订阅UG NX空间圆弧的绘制技巧
来源：网络收集 点击： 时间：2024-04-15【导读】：
在初学UG NX软件时，经常掌握不好空间圆弧的绘制，有时方向不对，平面经常变化，现在对软件比较熟练了，跟大家分享一下它的使用技巧。工具/原料more电脑UG NX软件方法/步骤1/4分步阅读
2/4
3/4
4/4
注意事项

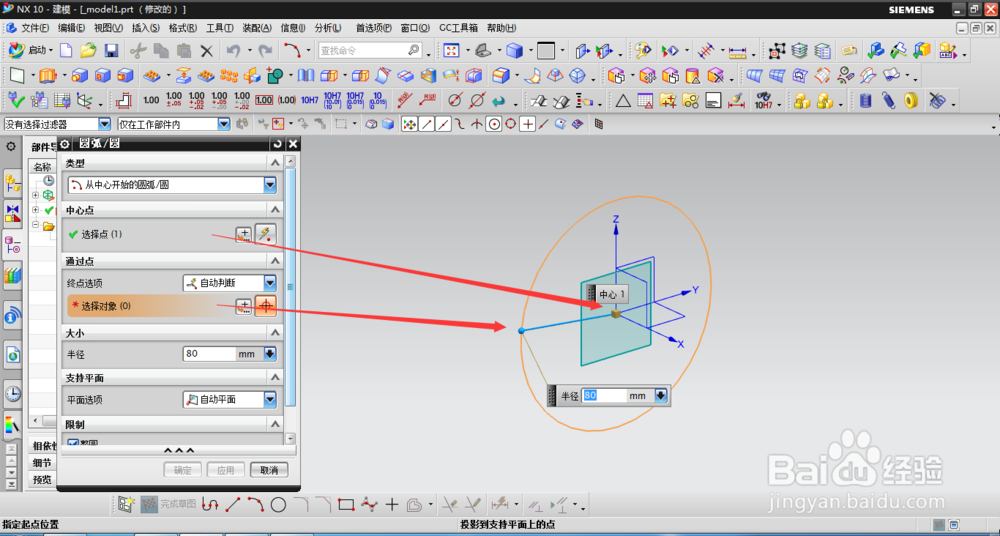

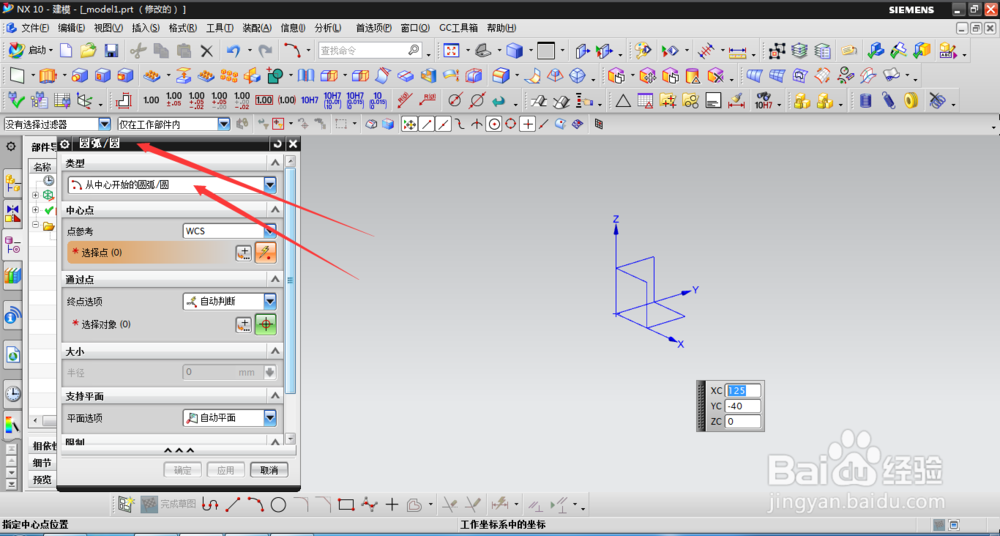

新建一个模型文件，选择插入曲线中的圆弧命令，选择类型为从中心开始圆弧。

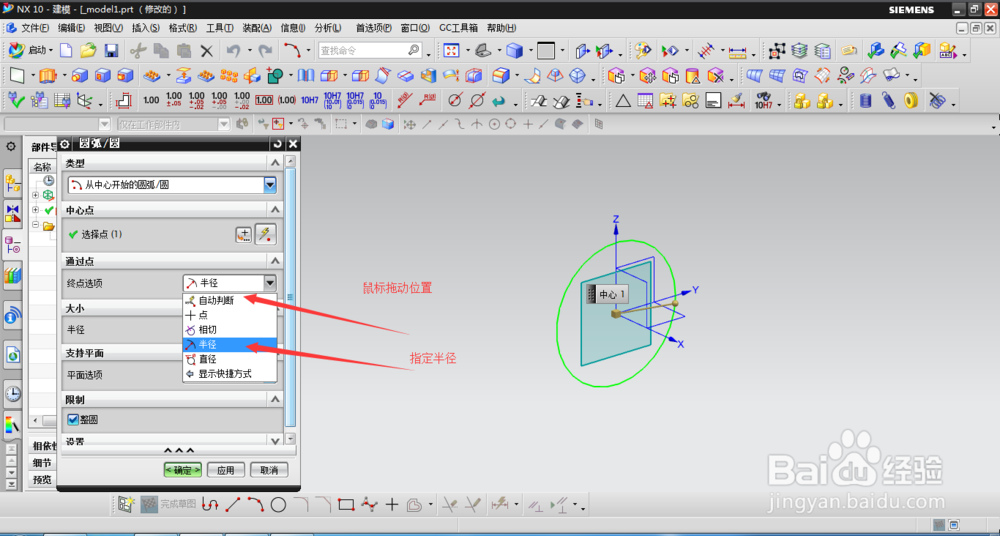

2/4选择圆心点，当鼠标拖动时，圆会自动变化，将通过点改为半径，则变为半径指定，鼠标拖动不再变化。

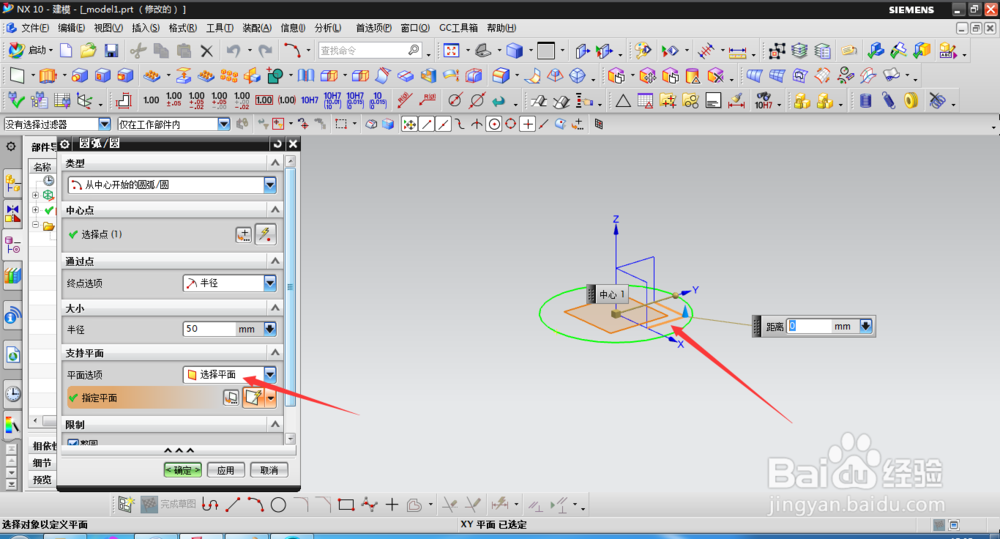

3/4选择支持平面，可以锁定自己需要选择的平面，这样曲线就不只会在ＸＹ平面上。

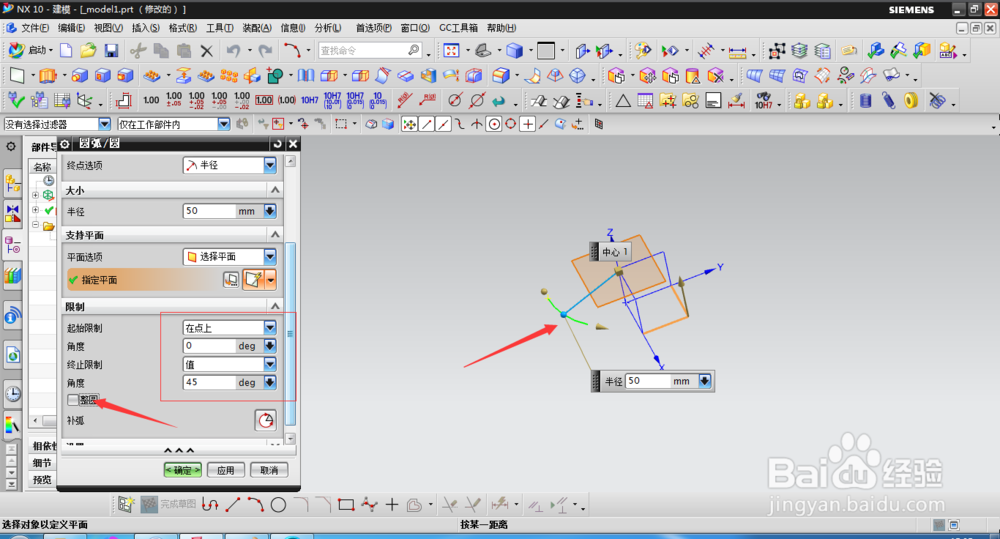

4/4选择限制选项，去掉整圆选择，指定起始和终止角度即可完成任意圆弧线的绘制。操作如图。

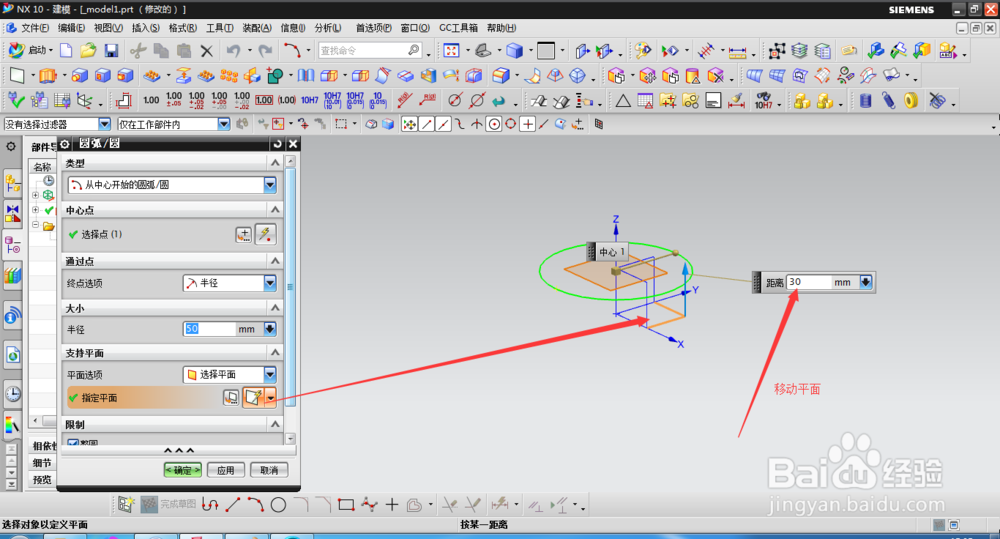

注意事项注意支持平面也可以偏移基准面。
更多机械设计加工经验，敬请关注！
