订阅Cadence学习（七）元器件符号设计
来源：网络收集 点击： 时间：2024-04-16【导读】：
电路图符号是电路设计中的基本符号，在进行电路设计时，首要的就是要考虑设计原理图符号。工具/原料moreCadence Orcad capture CIS 软件方法/步骤1/4分步阅读
2/4
3/4
4/4
总结1/1

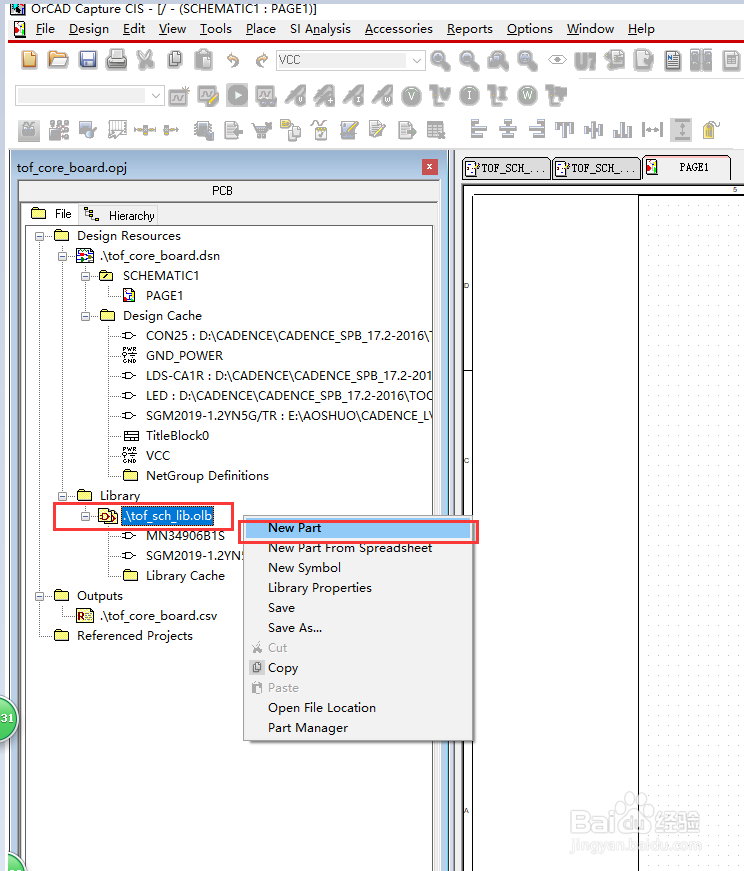

第一步，新建元器件；打开Orcad Capture CIS工具，然后打开一个DSN工程，在项目管理器的library文件上鼠标右击，选择“new part”；

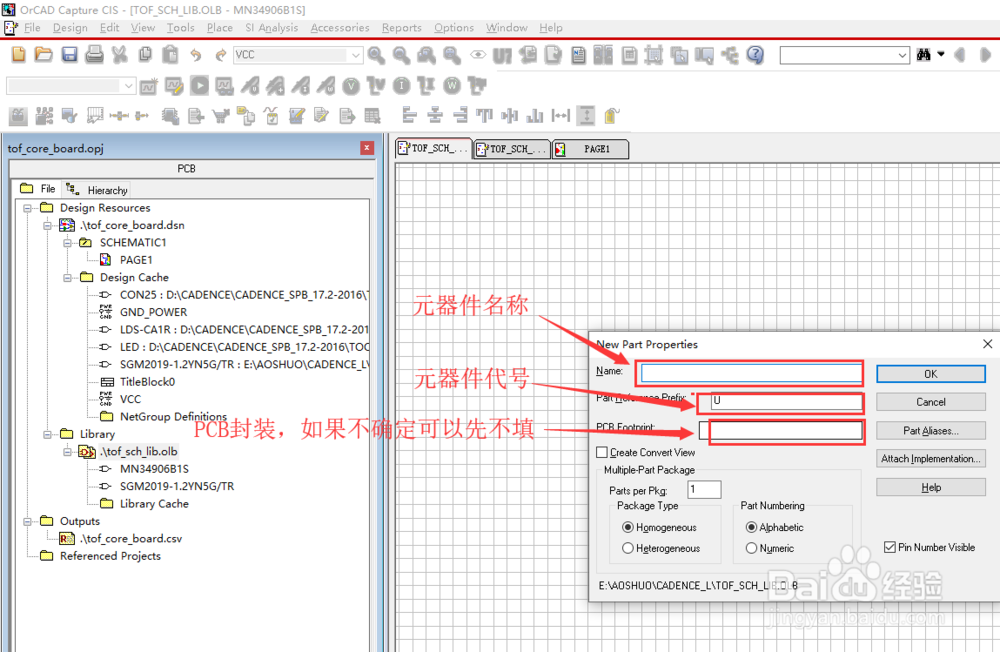

2/4第二步，确定新建的原理图器件的参数，比如名称、封装、以及是否单个元件，因为有些IC pin脚很多，不可能在一个原理图符号上全部显示出来；

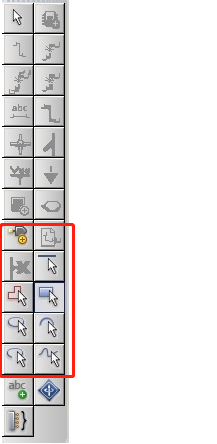

3/4第三步，利用绘图工具绘制元器件；放置顺序：外形Body--引脚pin --说明等信息；

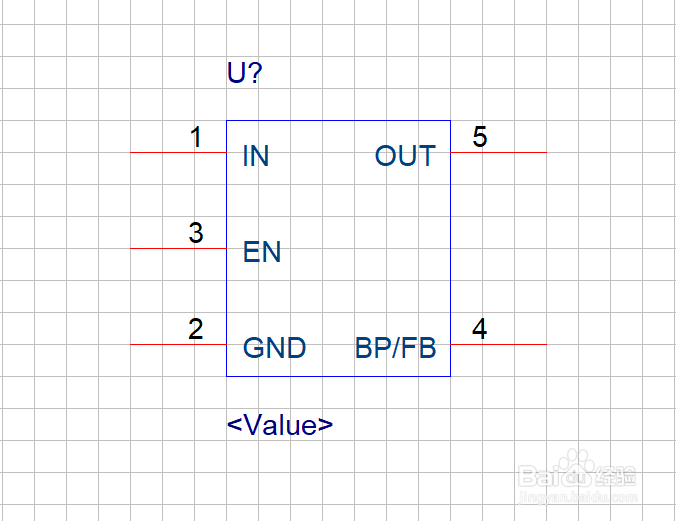

4/4第四步，绘制完成后保存，查看整个元器件的符号，后面就可以直接用该元件的符号了；
总结1/11.新建元器件；
2.确定新建的原理图器件的参数；
3.利用绘图工具绘制元器件；
4.绘制完成后保存，查看整个元器件的符号；
注意事项希望以上总结能够帮到你，谢谢！
