订阅UG导出dwg如何设置导出图形比例为1:1
来源：网络收集 点击： 时间：2024-04-17【导读】：
今天跟大家分享下，UG导出dwg如何设置导出图形比例为1:1，希望能帮到大家。工具/原料moreUG1874方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8
UG技巧

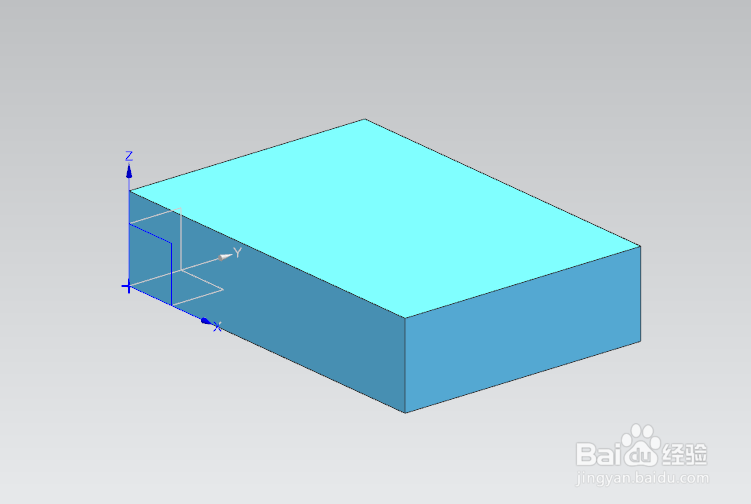

首先打开UG，新建一个文件；

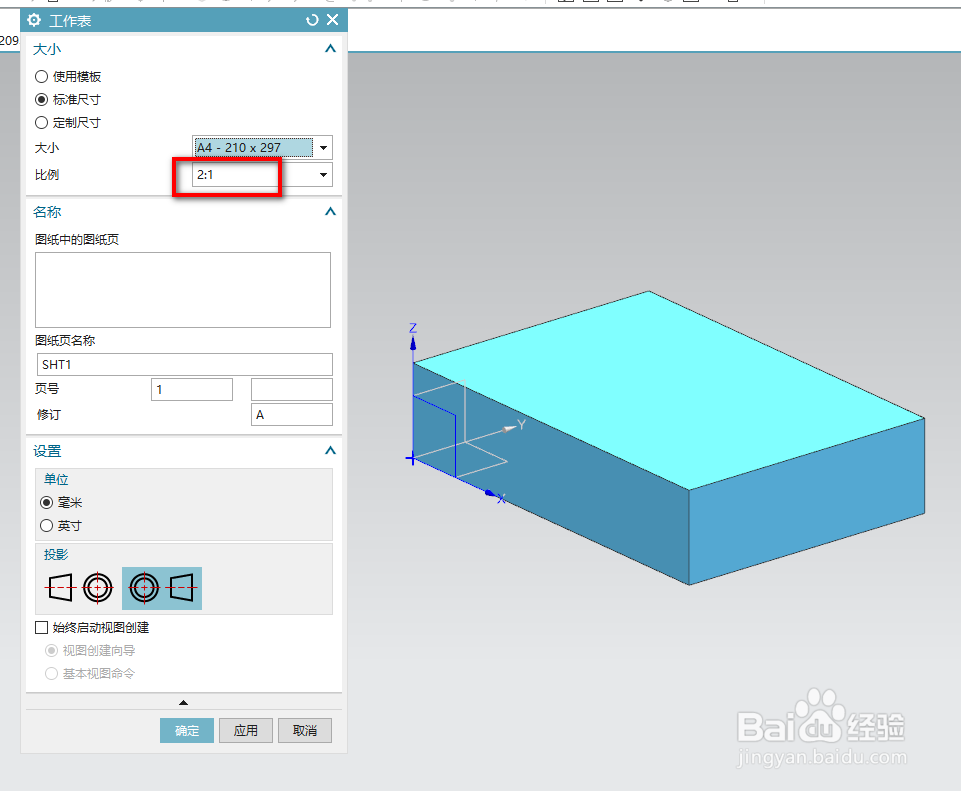

2/8然后进入制图模块，新建一个图纸，设置一个比例为非1:1的比例；

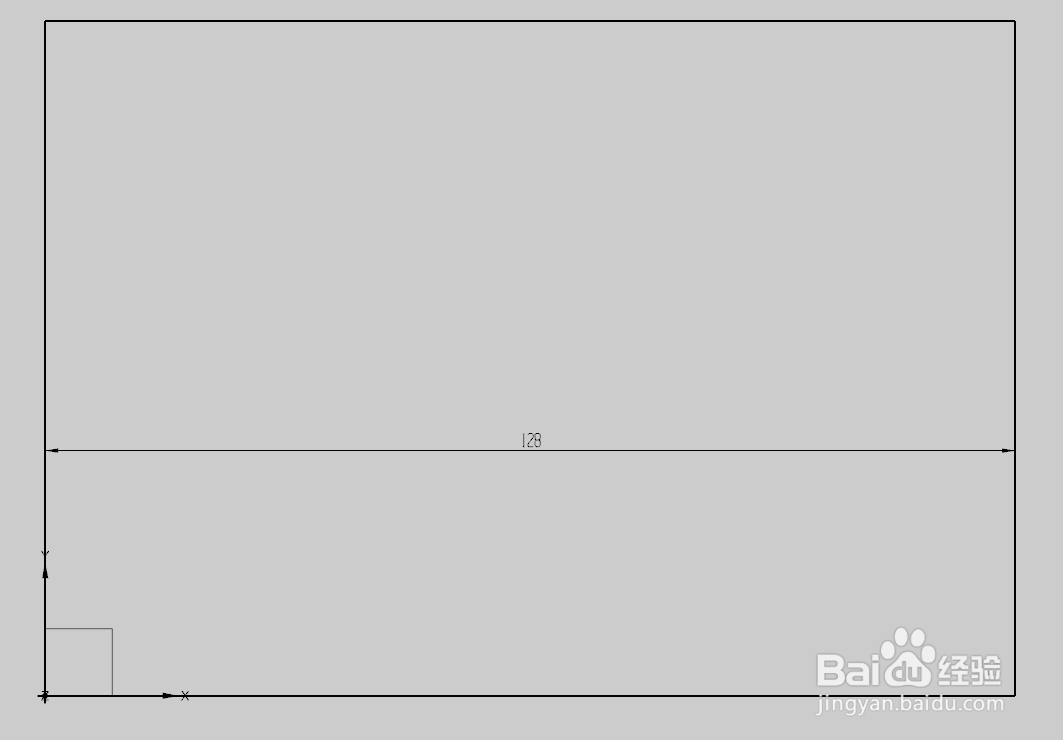

3/8接着投影一个视图；

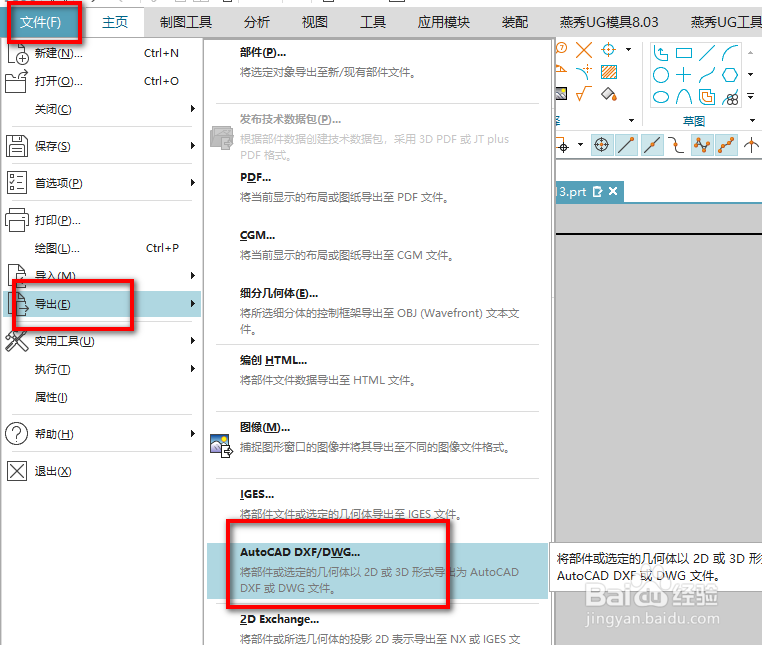

4/8然后点击文件→导出→AutoCAD DXF/DWG；

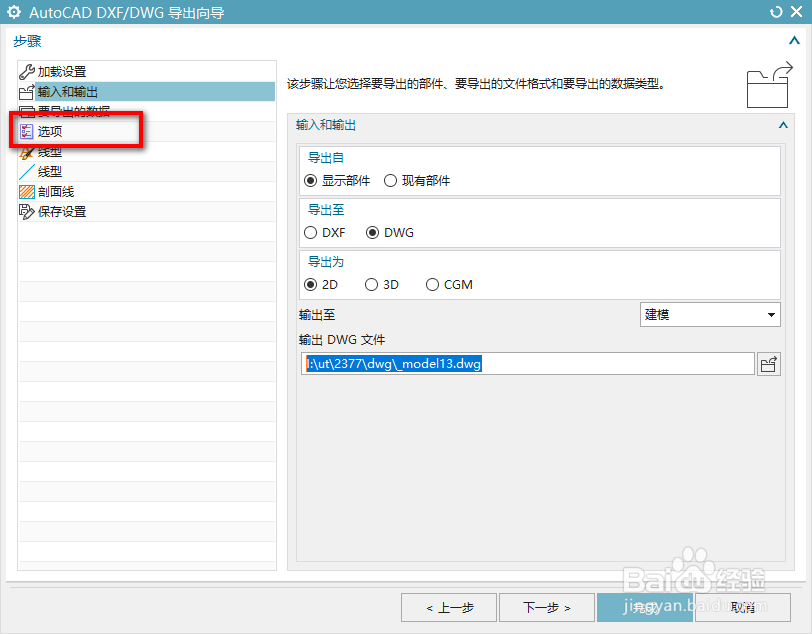

5/8弹出的窗口上，点击左侧的选项；

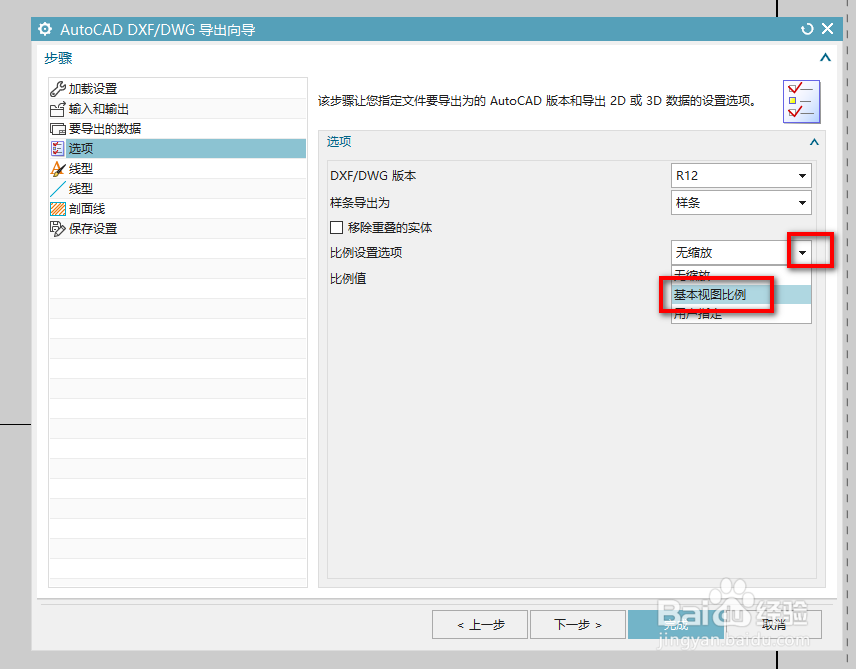

6/8接着点击右侧无缩放后的小三角，弹出的下拉菜单里选择基本视图比例；

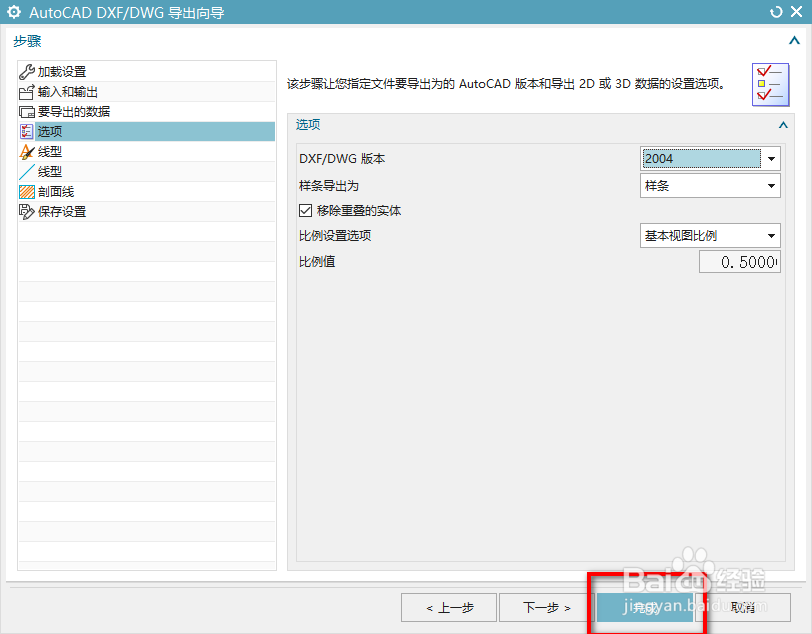

7/8然后点击下面的完成；

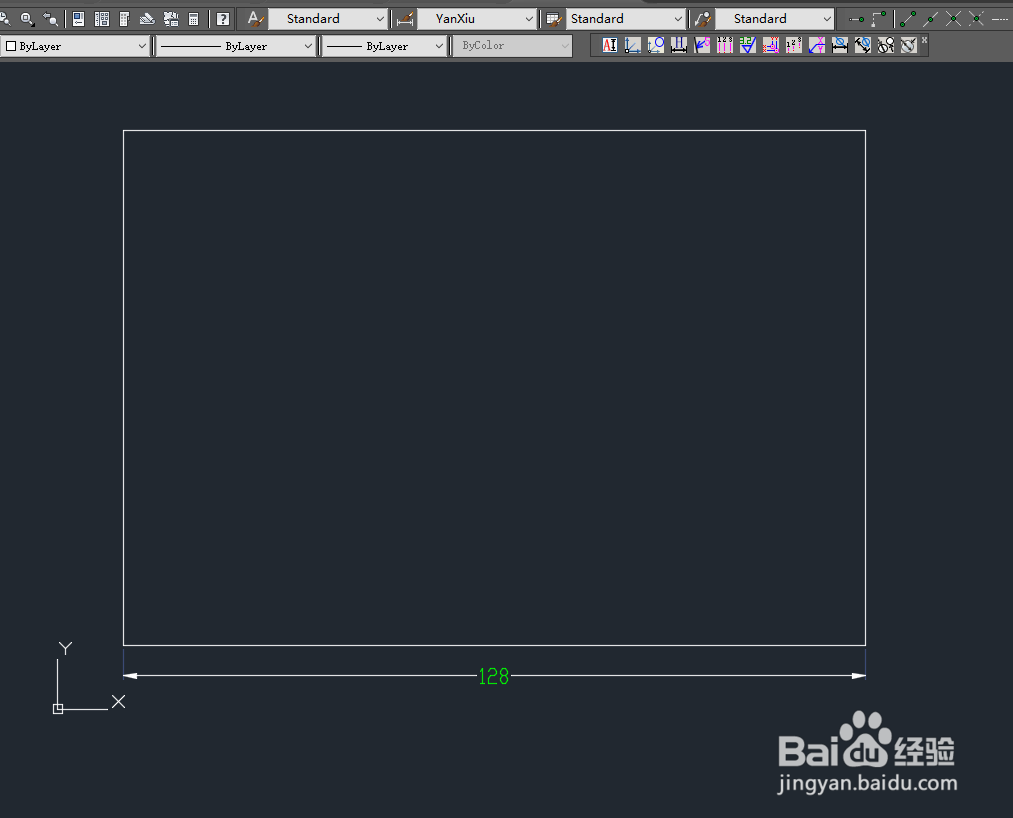

8/8等导出完成后，打开导出后的dwg文件，发现导出的图形已经自动转换为1:1比例。
