订阅ABAQUS2019如何将两个不同的XY曲线图显示在一起
来源：网络收集 点击： 时间：2024-04-17【导读】：
本篇经验主要用于介绍如何将不同分析文件或者类型的XY曲线图在ABAQUS2019中绘制，并显示在一起，以便于分析以及比较。工具/原料more电脑ABAQUS2019有限元分析软件方法/步骤1/9分步阅读
2/9
3/9
4/9
5/9
6/9
7/9
8/9
9/9
ABAQUS经验

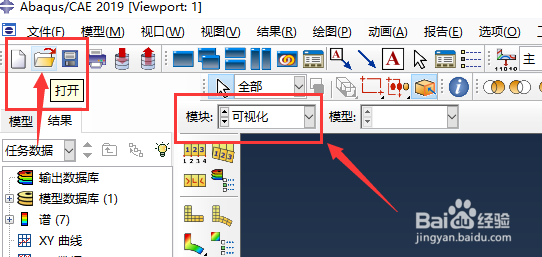

首先在ABAQUS2019有限元分析软件中的【可视化】模块下，点击主菜单栏中的【打开】选项

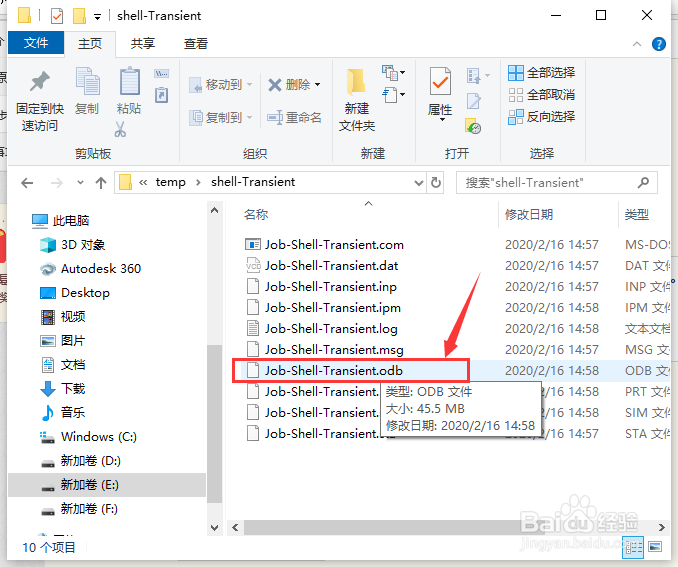

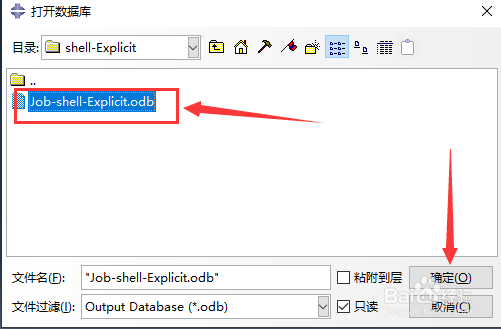

2/9然后在打开的文件夹中找到文件后缀名为obd的分析结果文件，点击【确定】

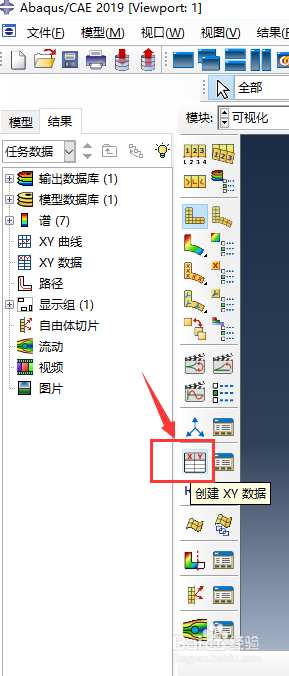

3/9在ABAQUS2019左边视图的主菜单栏中选择【创建XY数据】选项

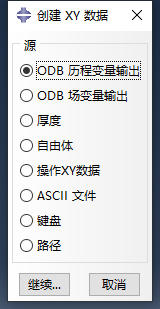

4/9在弹出的对话框中选择需要绘制表格的数据来源，点击【继续】

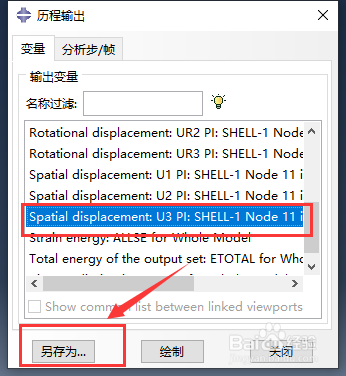

5/9在弹出的对话框中选择需要输出的参数，点击【另存为】，命好输出的曲线图名称。
6/9重复步骤1-5，打开另一个分析结果文件，绘制好需要的XY曲线图。

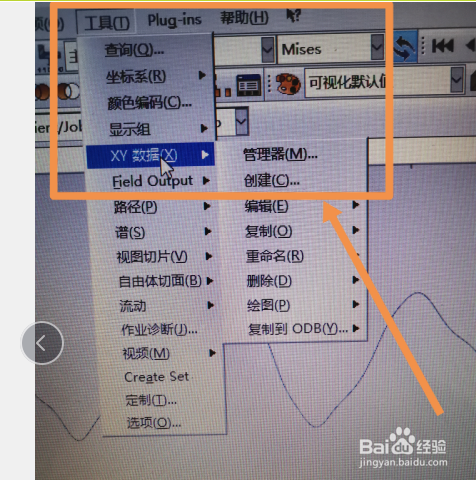

7/9点击软件窗口顶部菜单栏中的【工具】选项，在下拉菜单中选择【XY数据】，点击【管理器】。

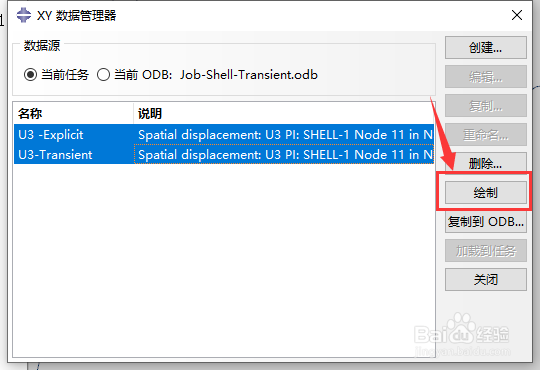

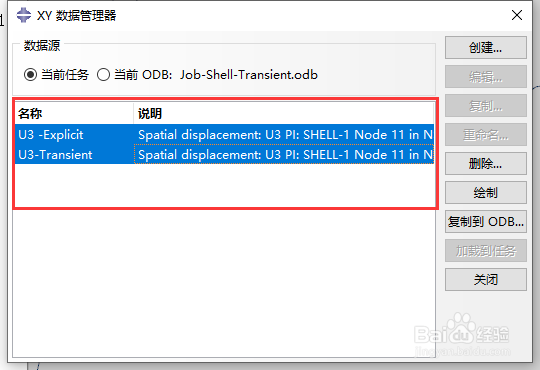

8/9在弹出的【XY数据管理器】对话框中选择需要绘制在一起的曲线名称，然后单击【绘制】。

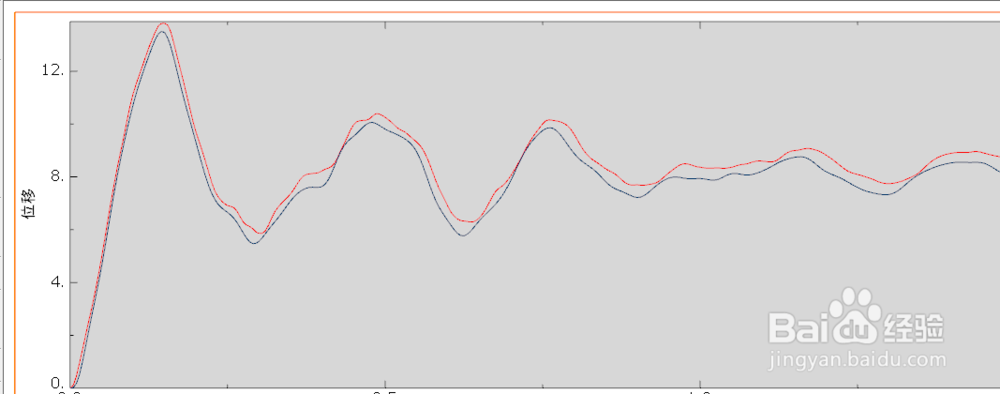

9/9这样两条不同分析结果文件的曲线就绘制在一起了。
