DBCT系列伏安特性综合测试仪是一种专门为测试电流互感器：伏安特性、变比、极性、误差曲线、计算拐点和二次侧回路检查等设计的多功能现场试验仪器。试验时仅需设定测试电压/电流值，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过USB接口将测试数据上传到电脑进行编辑保存或打印。操作简单方便，提高工作效率，是一种性价比较高的高科技产品。方法/步骤1/9分步阅读

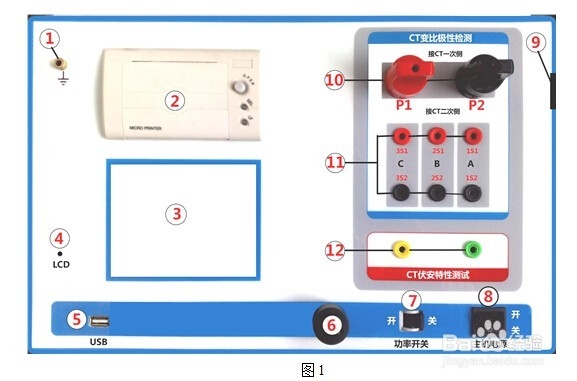

器件名称如下：

1——设备接地端子

2——打印机

3——液晶显示器

4——显示器背光调整口

5——通讯口

6——旋转鼠标

7——过流保护开关，即调压器开关

8——主机电源开关

9——主机电源插座（在机箱右侧板上安装）

10——变比试验时大电流输出端口

11——CT变比试验时二次侧接入端口(最多同时接3组)

12——伏安特性试验时电压输出端口

面板示意图如图1

2/9

一、旋转鼠标使用方法

旋转鼠标有三种操作状态：“左旋”，“右旋”，“按下”。使用鼠标的这三种操作可以方便的用来移动光标、输入数据和选定项目等。

数据输入：将光标旋转移动到需要修改数据的选项上，按下鼠标即进入数据的修改区，左旋或右旋鼠标即可进行该数字位的增减设定。按下鼠标确认该位的修改结果，逐位修改完毕后，当光标增大为全光标后即完成了整个数据区的设置，此时旋转鼠标可将光标移到需要修改的地方，选择开始试验或返回。

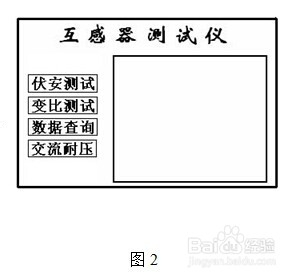

二、主菜单（见图2）

主菜单共有“伏安测试”、“变比测试”、“数据查询”、“交流耐压”4种选项，可以使用旋转鼠标进行选择和设置。

3/9

三、CT测试

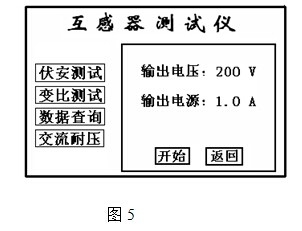

进行电流互感器伏安特性测试及变比、极性测试时，

请移动光标至伏安测试，选择进入CT测试，

界面见图5。

4/9

3．1、CT伏安特性测试：

1)参数设置：

输出电压：设置范围（0—2000V）为仪器输出的最高设置电压，如果实验中电压达到设定值，将会自动停止升压，以免损坏设备。通常电压设置值稍大于拐点电压，这样可以使曲线显示的比例更加协调。

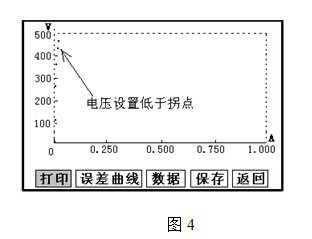

如果互感器拐点电压未知，可根据经验设定一个电压（通常互感器变比越大则拐点电压越高）。比如设定500V进行测试，如果曲线非常贴近X轴如（图3），则可根据拐点位置降低设置电压为100V；如果曲线没有到达拐点，即电压到达或接近设定值400V时电流还只有几个或几十个毫安，如（图4），则说明电压设置过低，相应的升高设置电压即可做出伏安特性曲线。

输出电流：设置范围（0—15A）为仪器输出的最高设置电流，如果实验中电流达到设定值，将会自动停止升流，以免损坏设备。通常电流设置值等于1A，就可以测试到拐点值。

5/9

编号：(00～99)、

组号：(0～9)；

相序：(A/B/C)；按一下控制器相序即变化一次；

日期：（09/01/10）(年/月/日)

上述设置项将在保存时保存为索引信息方便用户查询，其它试验的编号也在此设置。

2)开始试验：（本装置针对互感器保护绕组设计，计量绕组实验时数据点非常少）

接线图见（图6），测试仪的K1、K2为电压输出端，试验时将K1、K2分别接互感器的S1、S2（互感器的所有端子的连线都应甩开）。合上功率开关，设置完毕按“开始”键后，再按下“确定”键，即可进入试验界面。试验开始后仪器将自动升压、升流并在界面上实时显示电压、电流值。当实际电压、电流值达到设置输出电压或输出电流值时试验结束，调压器回零后，切断电压输出，显示拐点电压、电流值，并绘出伏安特性曲线图。（见图7）

注：在试验过程中，一旦电压或电流超出设定值，或按下“停止”键测试仪将停止输出，能够有效的保护被测互感器。

＊＊在接线时注意接线图端子的标号

6/9

3．2、伏安特性测试结果操作说明

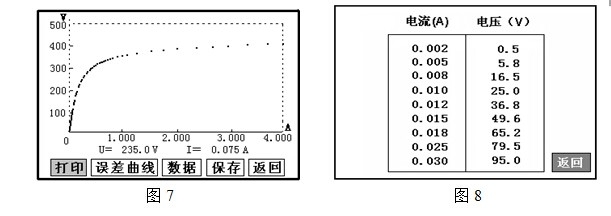

试验结束后，屏幕显示出伏安特性测试曲线（见图7）。该界面上各操作

功能如下：

l打印：旋转鼠标将光标移动至“打印”选项,按下旋转鼠标，选择后先打印伏安特性曲线，然后打印数据，打印数据仪器自动进行筛选，方便用户做报告用。同时减少更换打印纸的频率，节省时间，提高效率。

l保存：旋转鼠标移动至“保存”选项，按下即可将当前所测数据保存在测试主

机中，如果U盘与主机正在连接，测试数据也保存在U盘中，屏幕上显示“保

存完毕”。成功保存后，用户如果再按下“保存”键，程序会自动分辨，不保存相同的测试记录。并且可在数据查询菜单中进行查看。

l返回：光标移动至此选项，按下即退回上一界面（图5）。

l数据：将光标移动至“数据”选项选定，屏幕上将显示伏安特性试验的测试数据列表（见图8）。按下“返回”键即退回到伏安特性试验曲线界面，旋转鼠标即可实现数据的上下翻。当页面翻转不动时，则已到达最后一页。

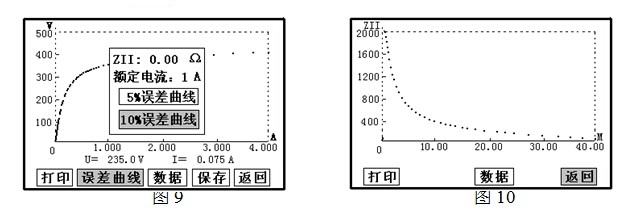

误差曲线：在图7的界面中，将光标移至“误差曲线”选定后，屏上将显示伏安性试验的误差曲线的设置见（图9）。选定后计算出的误差曲线如（图10），误差曲线就是根据互感器二次侧的励磁电流和电压计算出的电流倍数（M）与允许二次负荷（ZII）之间的对应关系，可参考附录5

7/9

以下四项为误差曲线计算时的设置项：

ØZⅡ：CT二次侧阻抗值。

Ø额定电流：CT的二次侧额定电流（1A或5A）

Ø5%误差曲线：自动计算出5%误差曲线数据并显示误差曲线。

Ø10%误差曲线：自动计算出10%误差曲线数据并显示误差曲线。

误差曲线界面中有三个选项：

Ø打印：可打印出误差曲线图及数据；

Ø数据：可显示出误差曲线相关数据，查看方式同伏安特性数据。

Ø返回：可返回上一层菜单。

8/9

注：每做一次伏安特性测试，测试仪自动完成一次互感器的退磁。

3．3、CT变比极性试验

1）参数设置：

一次侧测试电流：0–800A，测试仪P1、P2端子输出的最大电流；通常电流设置大于实测互感器一次额定电流的20%即可准确的测试出变比极性。如一台1000:5的CT，我们把电流设置大于200A，即可准确测出变比值。

二次侧额定电流：根据被测CT的二次额定电流进行设置，通常为1A或5A。

9/9

2）开始试验：

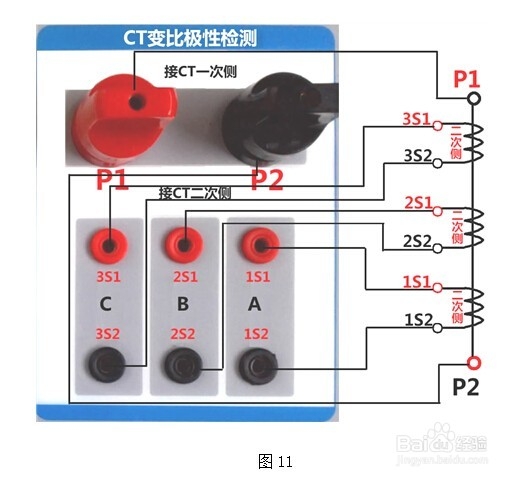

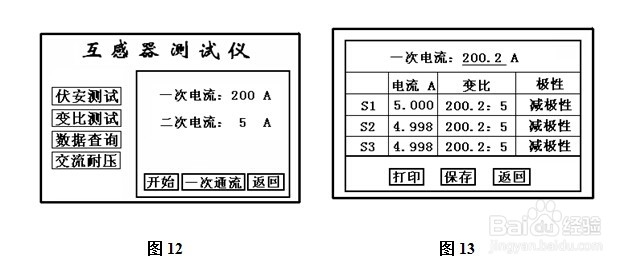

按照图11进行接线，测试仪最多可以同时测试被测多组CT的3个绕组变比值，将不检测的二次绕组短接。CT一次侧接P1、P2，CT二次侧S1、S2接S1、S2，如图13设置好一次侧测试电流和二次侧额定电流后，合上功率开关，旋转鼠标将光标移动至“开始”选项，按下鼠标，选择“确定”，试验即开始。

装置输出到CT的一次侧的交流电流持续的增加，该一次侧电流和二次侧回路测得的电流数值在屏幕上实时显示。当一次侧输出电流或二次侧输入电流达到所设定的电流值时，装置会自动停止试验，输出电流回零，并以实际测出的电流计算得出变比值。

仪器本身的同色端子为同相端，即P1接CT的P1，S1接CT的S1时，极性的测试结果为减极性，如图13显示即为测试结果。

试验过程中光标在“停止”选项上不停闪烁，直至试验完毕退出自动测试界面，或按下旋转鼠标人为中止试验，实验结束后可以选择“返回”或“打印”或“保存”。

注意事项

1、为了人身及设备安全，使用前请详细阅读说明书，并严格按照要求规范操作。 2、试验前请将仪器可靠接地。 3、本测试仪为互感器离线测试装置，在对互感器进行各项试验时，请务必将互感器各端子上的连接线甩开。 4、CT变比极性试验时，应将不检测的二次绕组短接。 5、实验中严禁触碰所有测试端子。 6、在做CT变比实验时，如果一次电流比较大导致接线柱过热，应等接线柱温度降低后再拧开一次连线。
