订阅经典CAD图例-无位置尺寸的圆板开孔图
来源：网络收集 点击： 时间：2024-04-20【导读】：
只有注释，没有位置尺寸。工具/原料moreCAD方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6

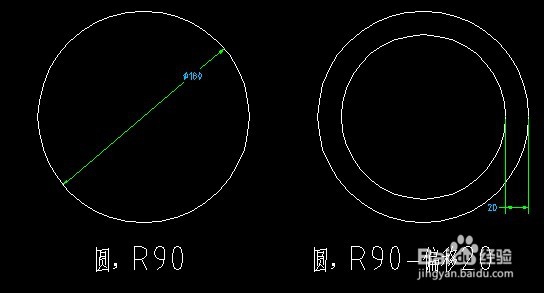

圆，圆偏移得到圆孔范围。

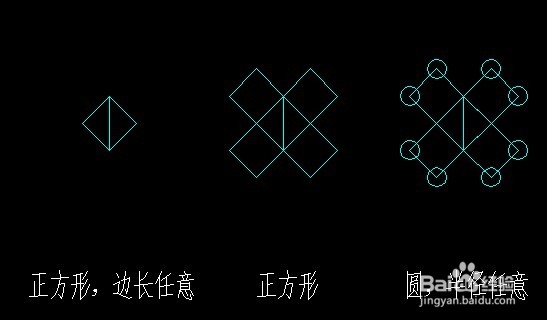

2/6排布孔。注意观察孔的分布。矩形的边长任意，孔的大小任意。也别太随意，如果太大的话，后面就不好缩放了。实例的矩形边长：30。孔直径15。

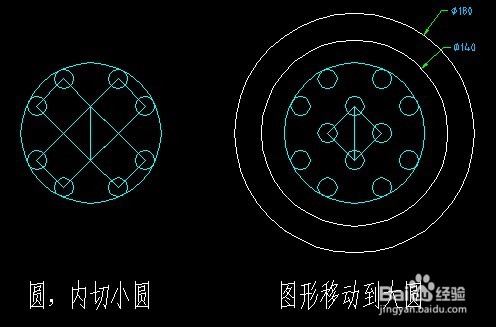

3/6合并图形，准备缩放

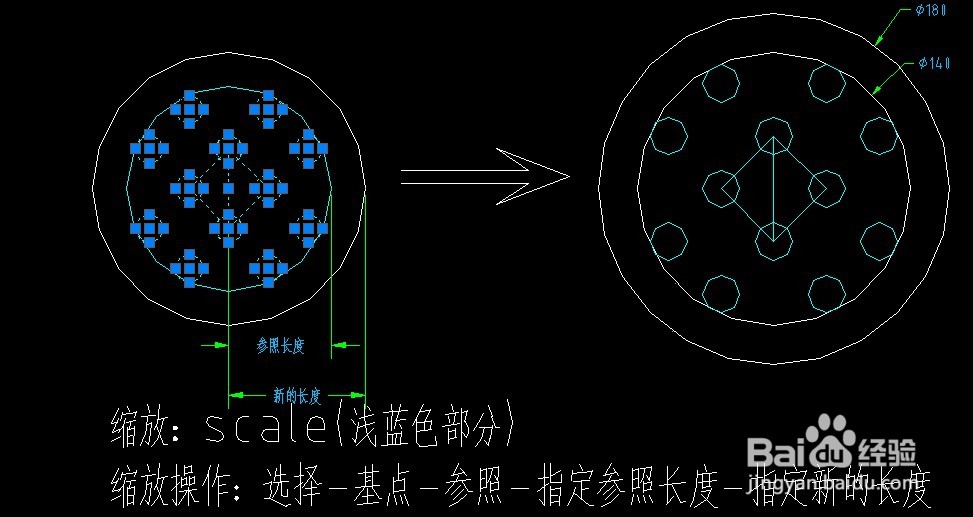

4/6缩放。注意：缩放命令的具体步骤，详细按照命令栏的提示操作。

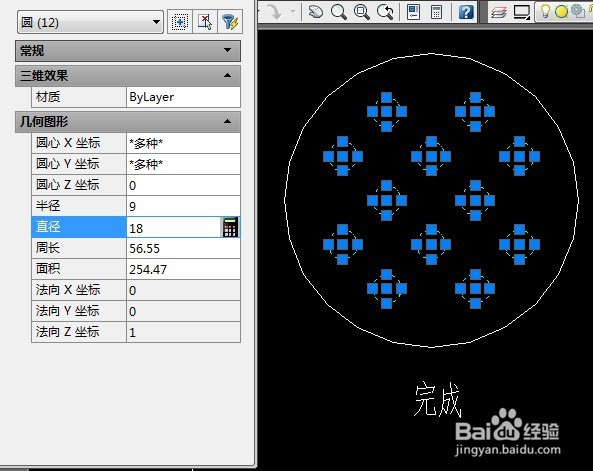

5/6孔位置不动，修改孔直径。
方法：选择所有的孔，ctrl+1，在直径或半径数值处，修改尺寸。

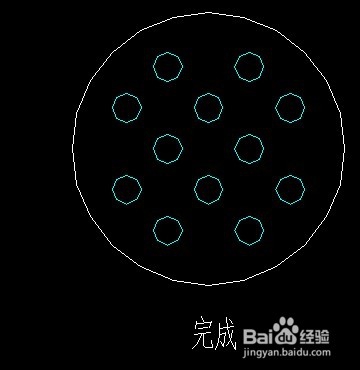

6/6完成
