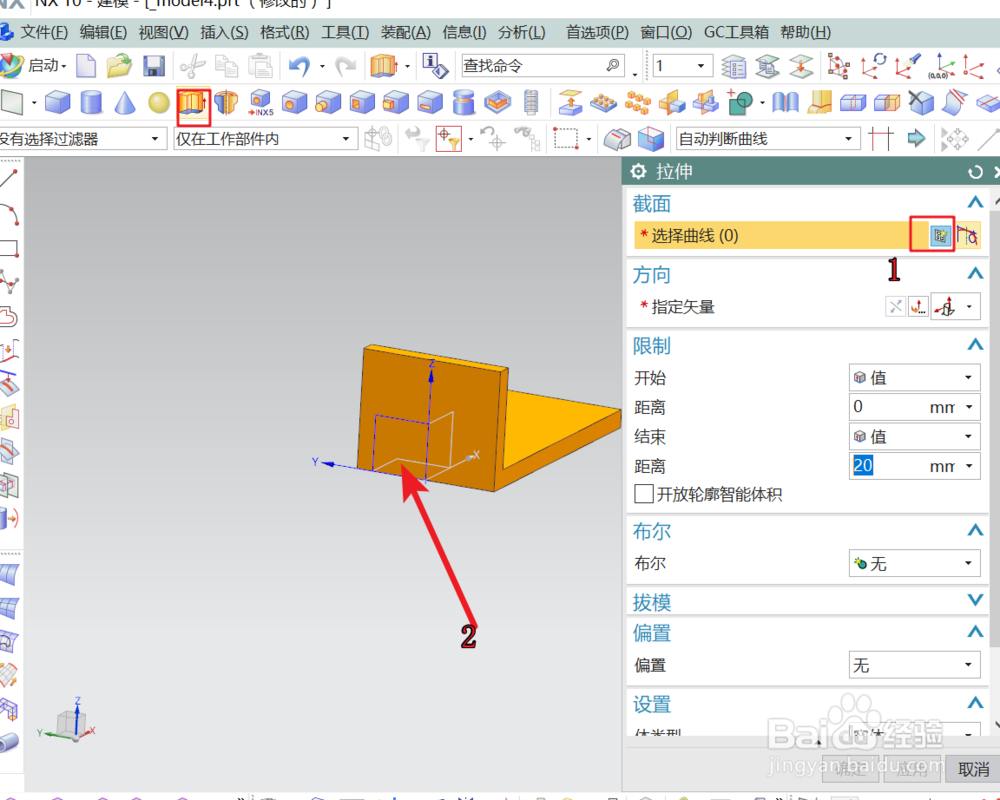

打开软件新建一模型文件，为文件找好存放位置并命名（可以是中文）；选择拉伸命令，本次的草绘是在拉伸命令中选择进行。在拉伸对话框中选择绘制截面线，选XZ面为草绘平面。

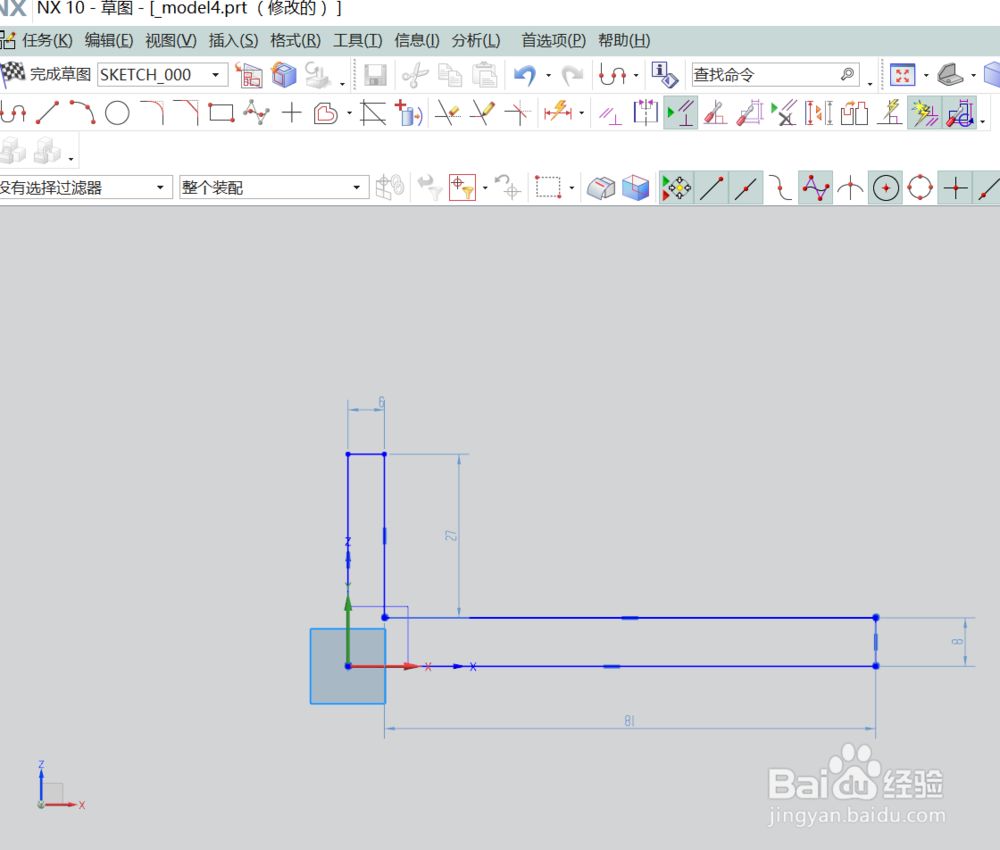

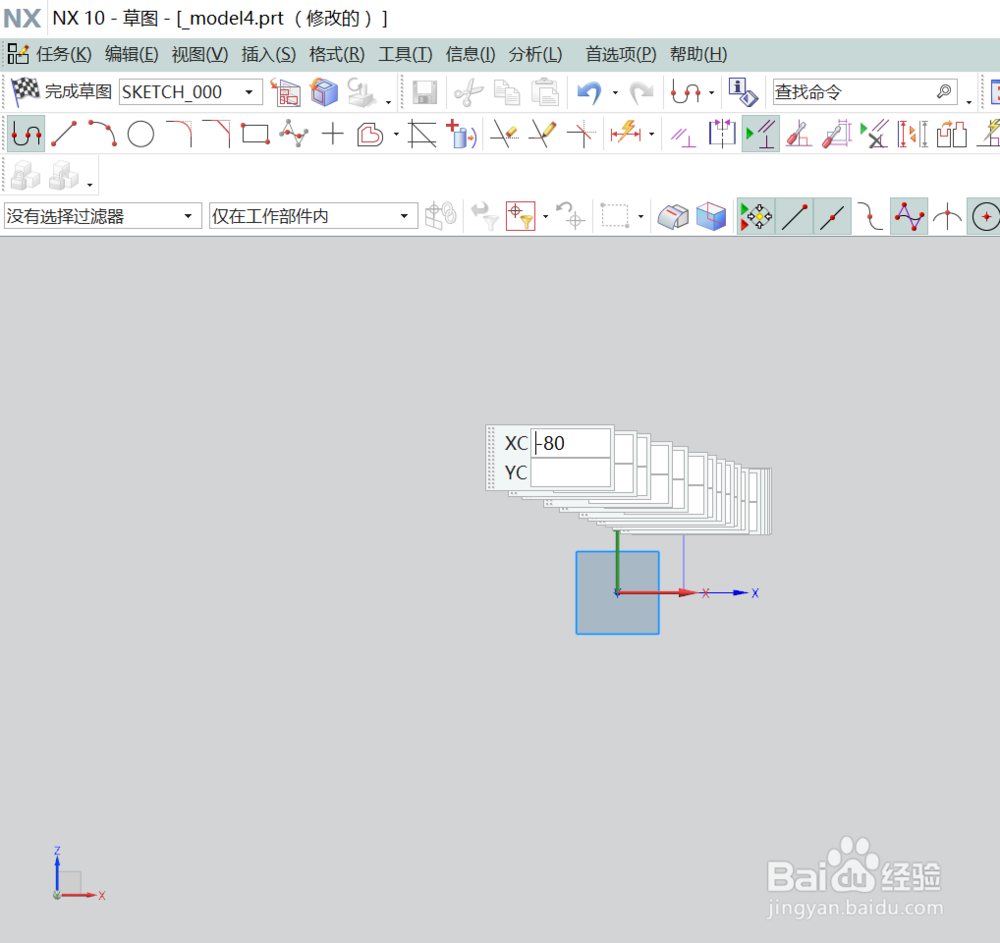

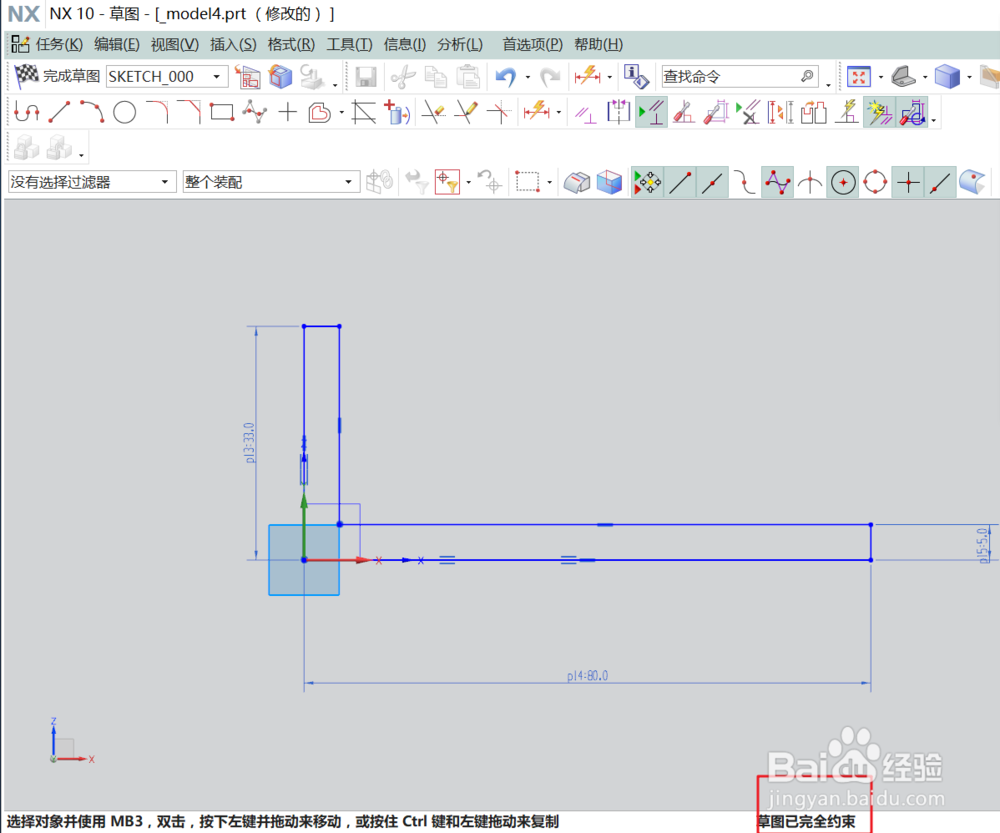

在草绘平面中，利用直组工具先大概绘出截面图。再利用约束和标注尺寸对线进行约束定位。最后提示完全约束，草绘完成。

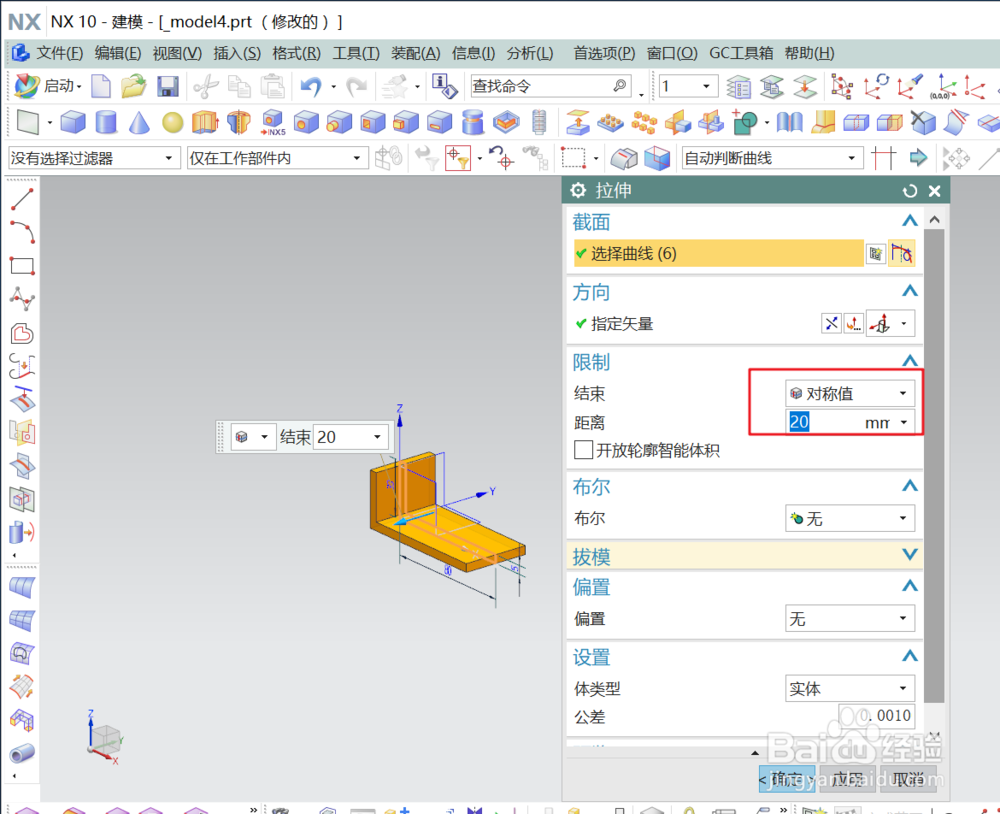

完成草绘退出后直接回到拉伸对话框，根据要建立的模型进行参数设定。主体模型完成。

再利用拉伸工具要在模型的一面进行开槽。选择如图所示的面为草绘平面，目的在该面创建一实体利用布尔求差，得以开槽效果是。

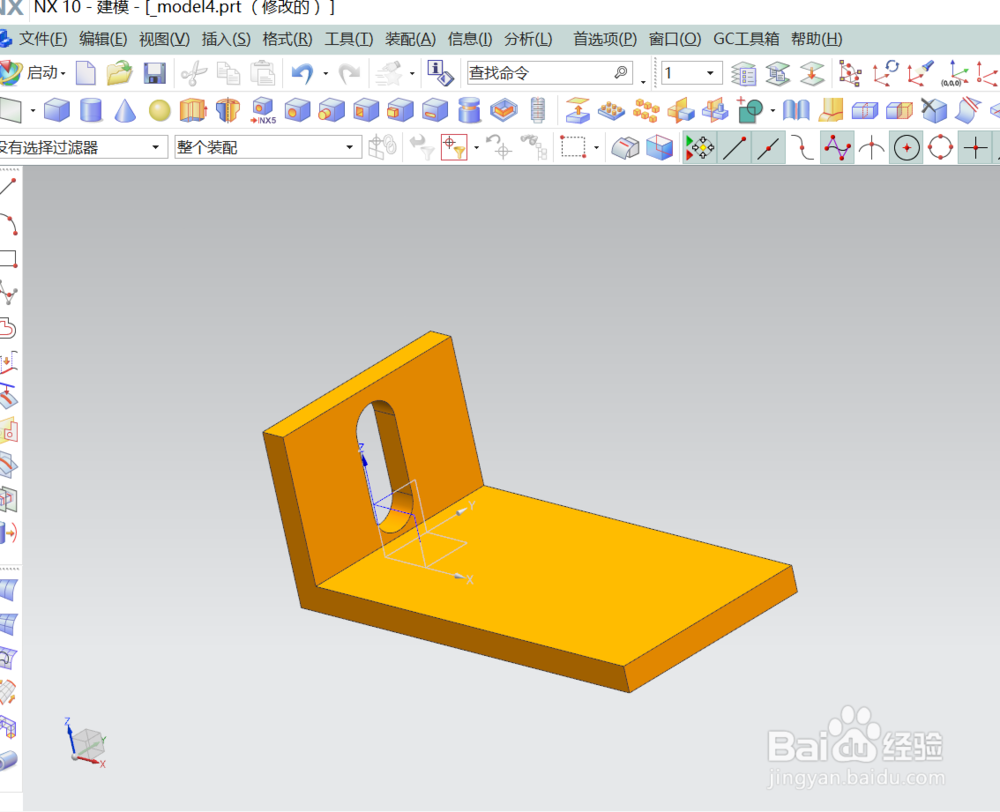

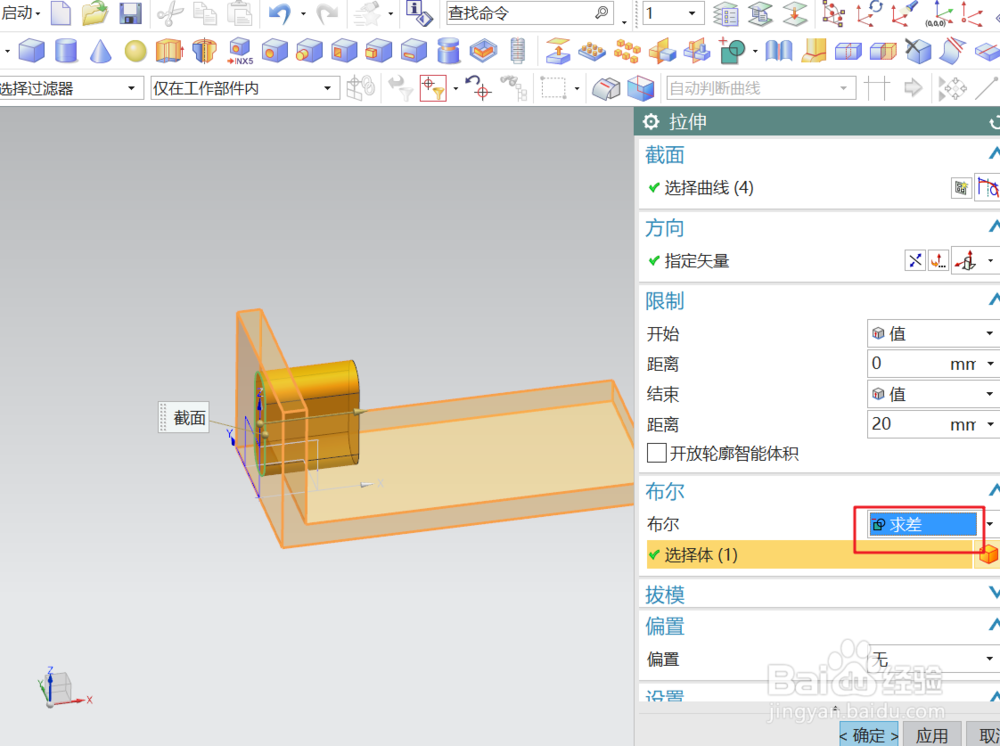

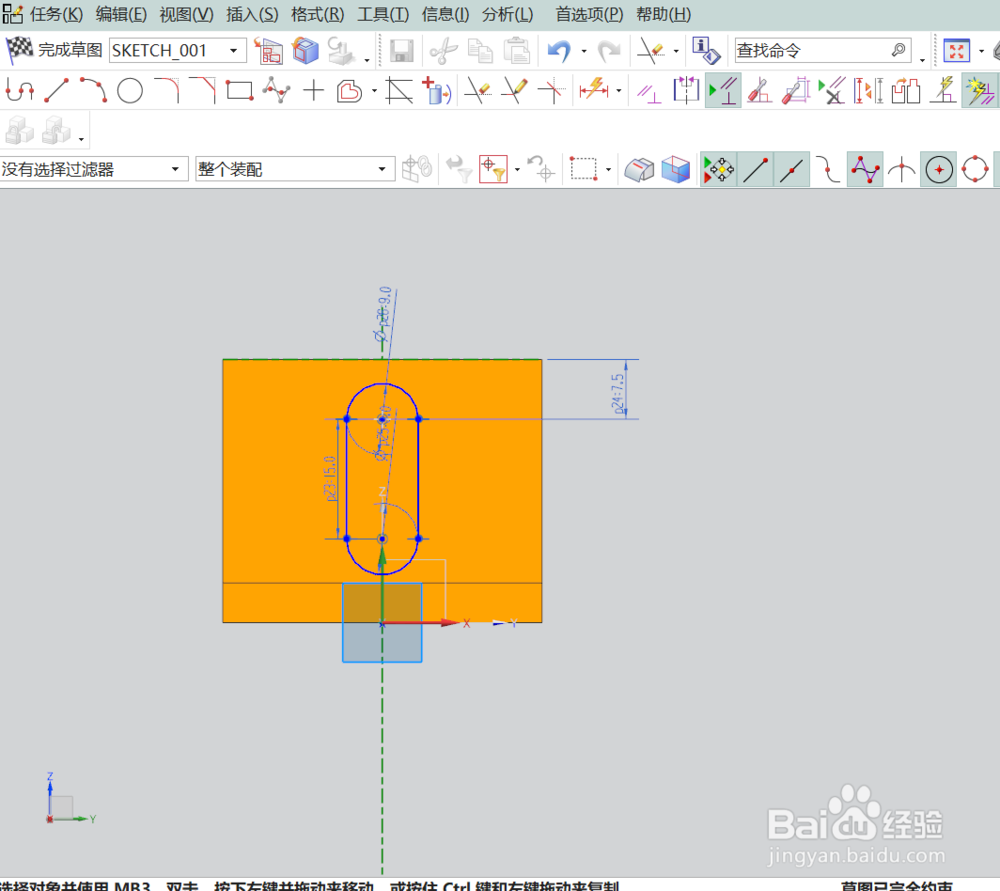

进入草绘在选定的平面上绘制拉伸的截面线。完全约束后退出，在弹出的拉伸对话框中选布尔求差；确定即可得到模型直角挡柱。
