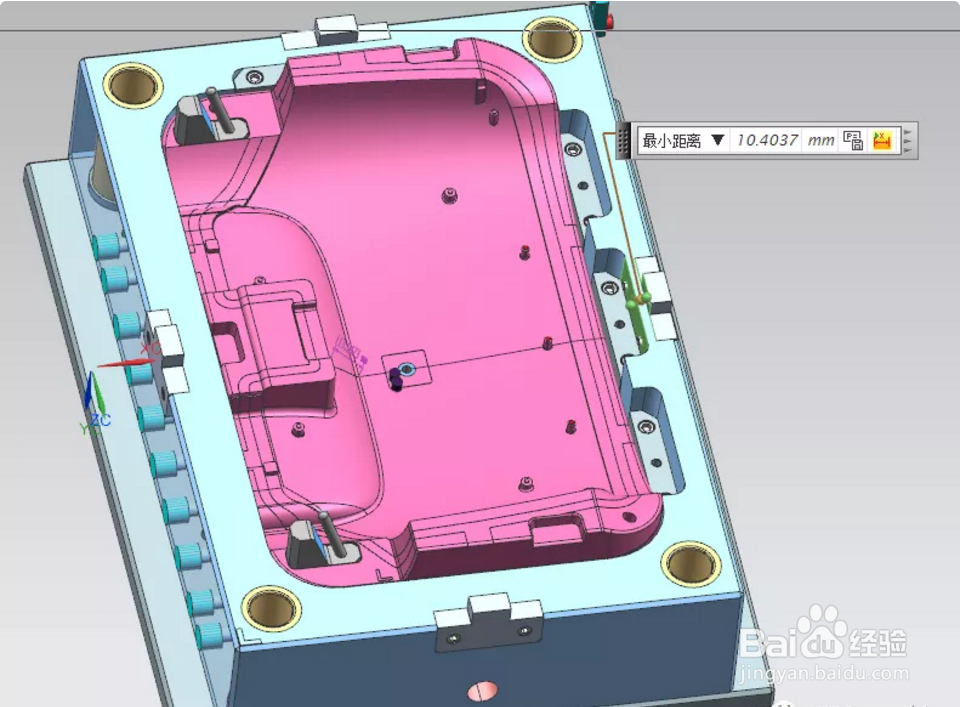

进胶样式：

防止进胶点高出产品表面，进胶点区域做偷胶0.5~1.0mm

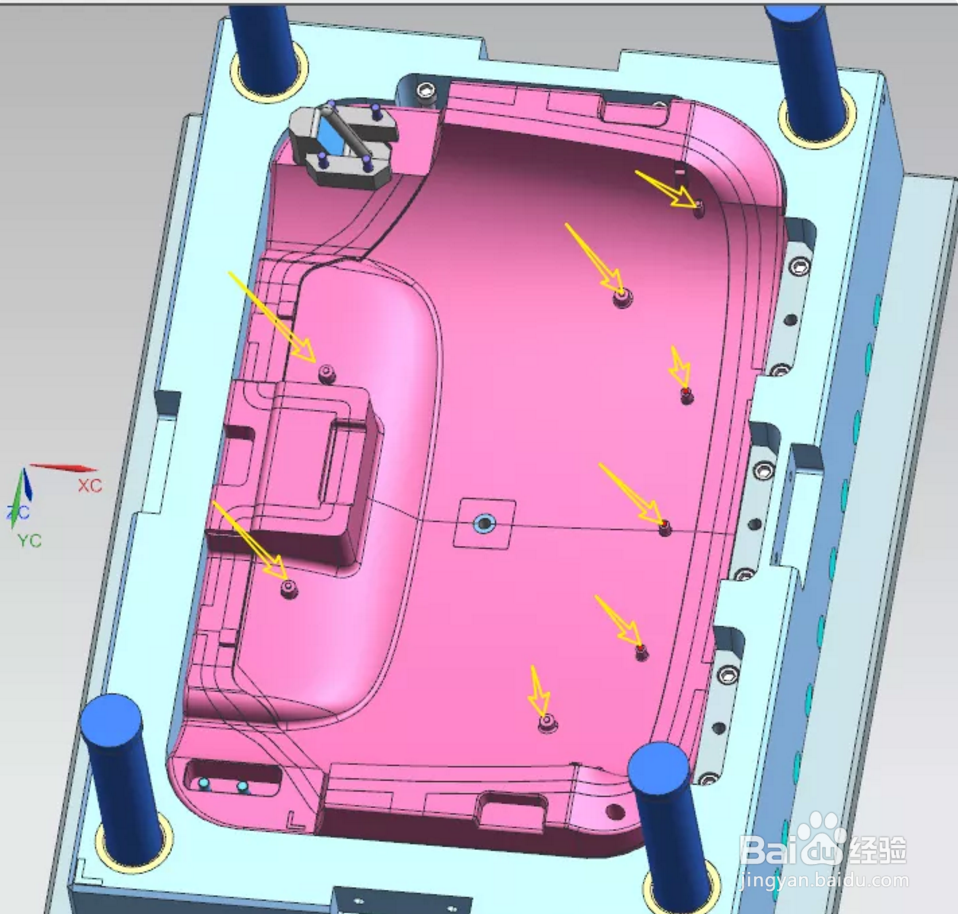

前模螺丝柱直接做原身留，不做镶件，只有高度小于直径的5倍的话，正常情况下，生产2~5万模次的话，是不会断裂、

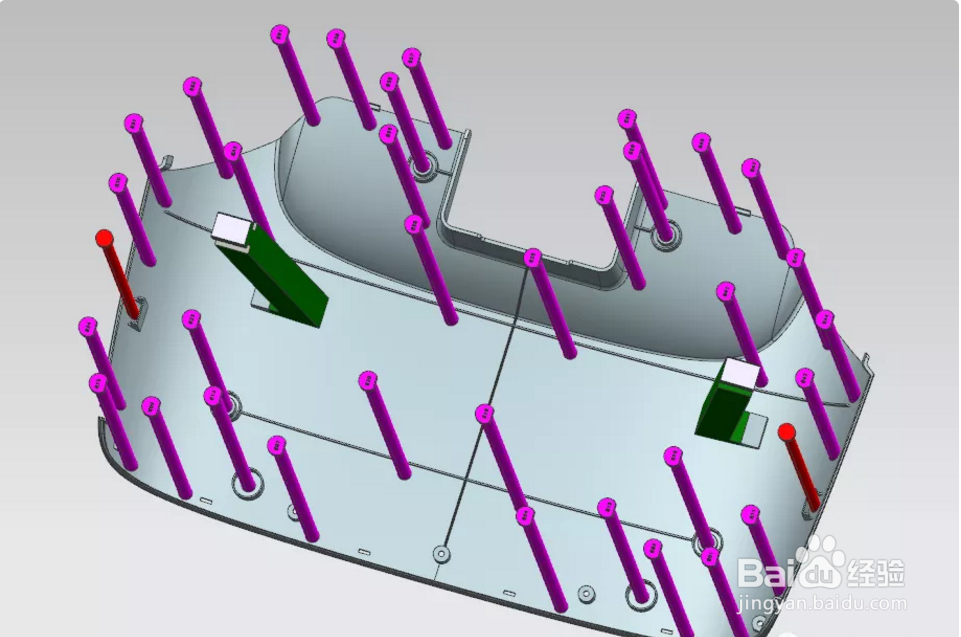

前模水路也很简单和直接

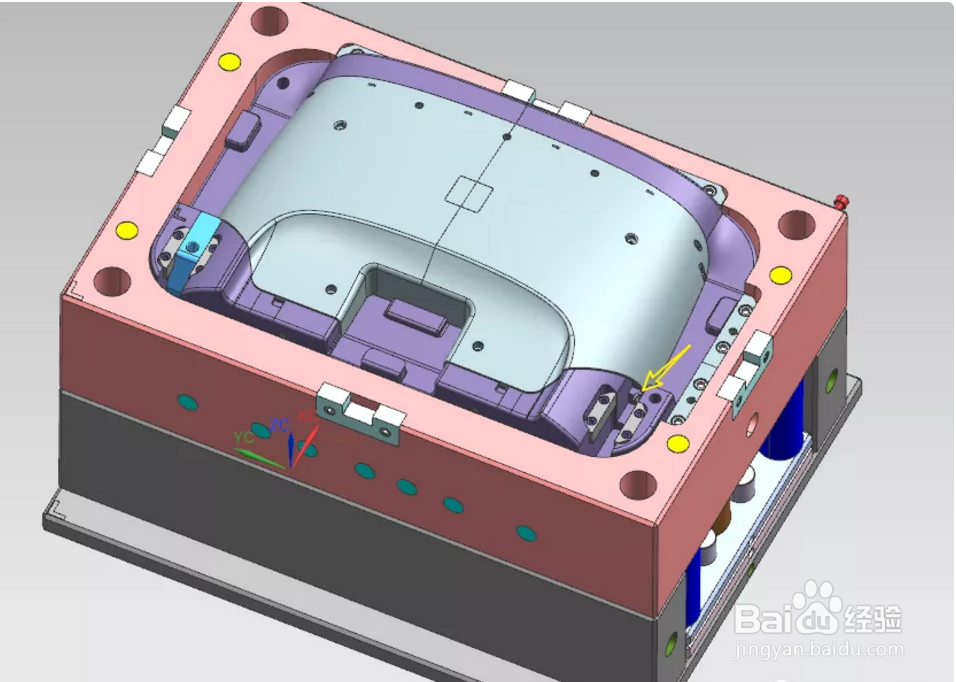

后模卡扣，直接在模仁上面做一个小滑块，很直接。

水路也走得很简单，加工很方便

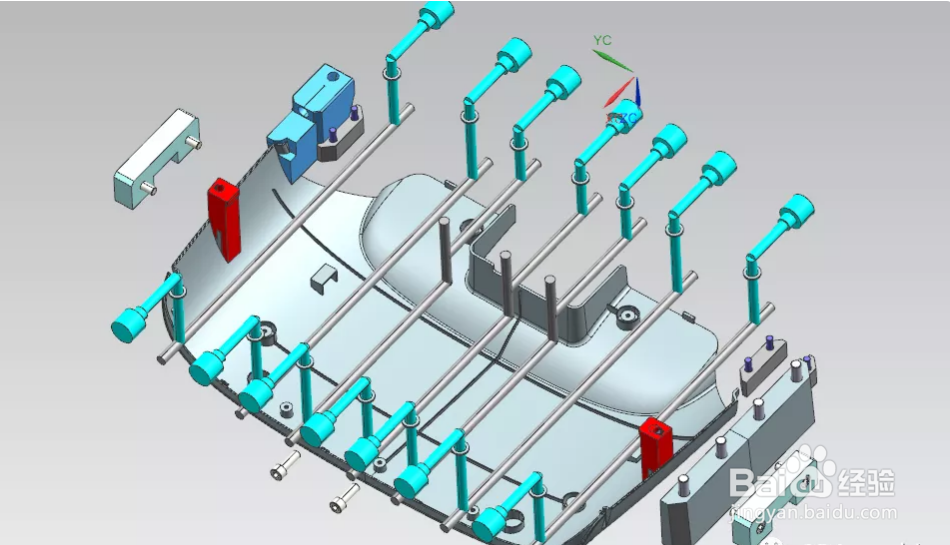

顶出很直接，产品的重点包紧力在两端，中间没有肋条，基本也没有包紧力，所以中间只布置了几根顶针平衡一下。

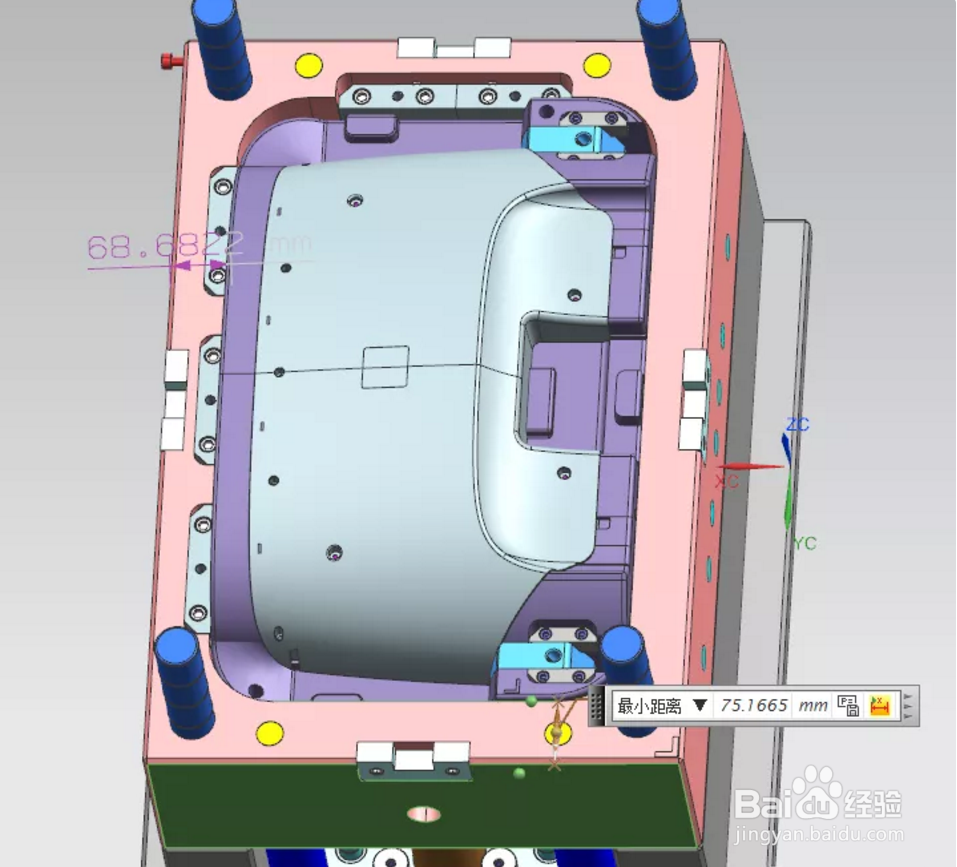

模架与模仁边只预留70mm左右，整体强度也没有太大的影响。

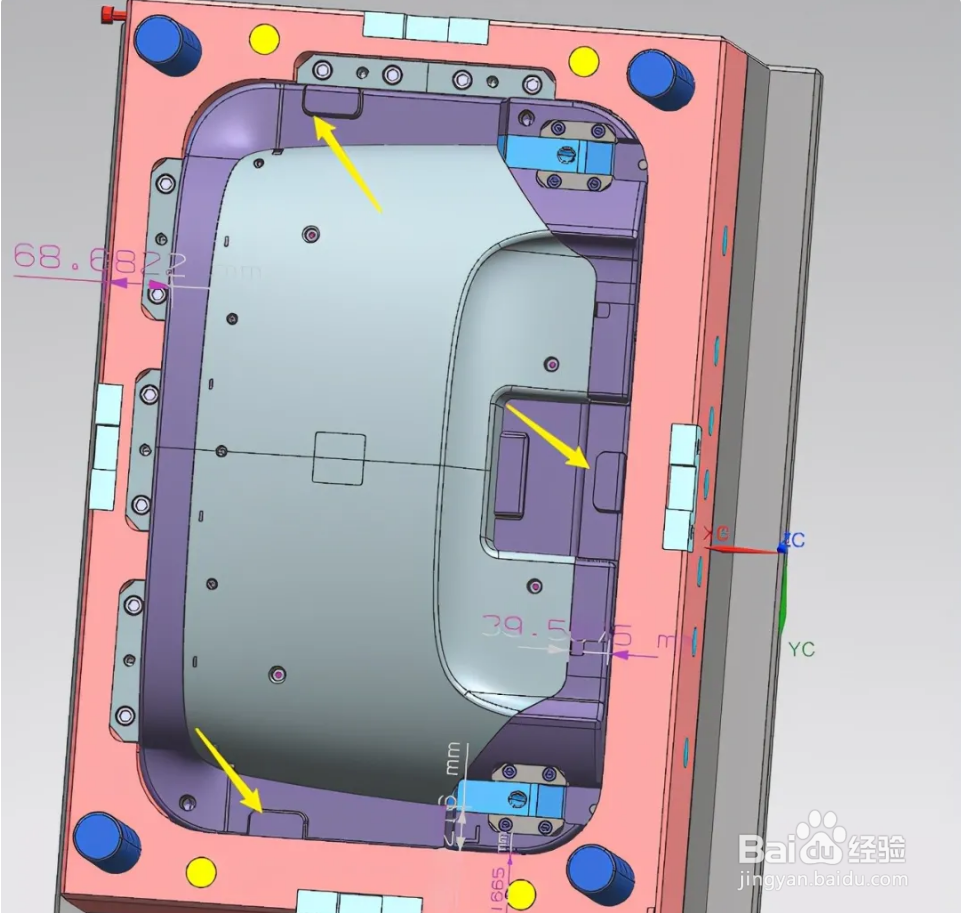

模仁四边也没有空间做虎口定位，只是在局部有空间的区域做了三个虎口定位，整体空间设计得很紧凑

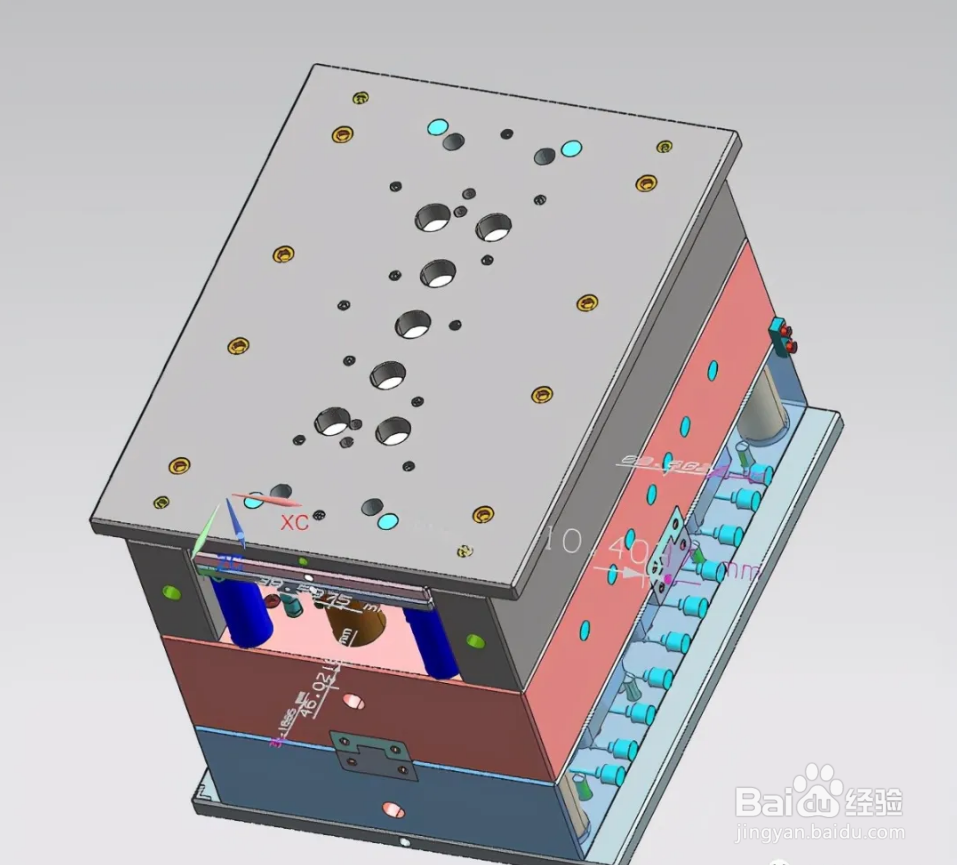

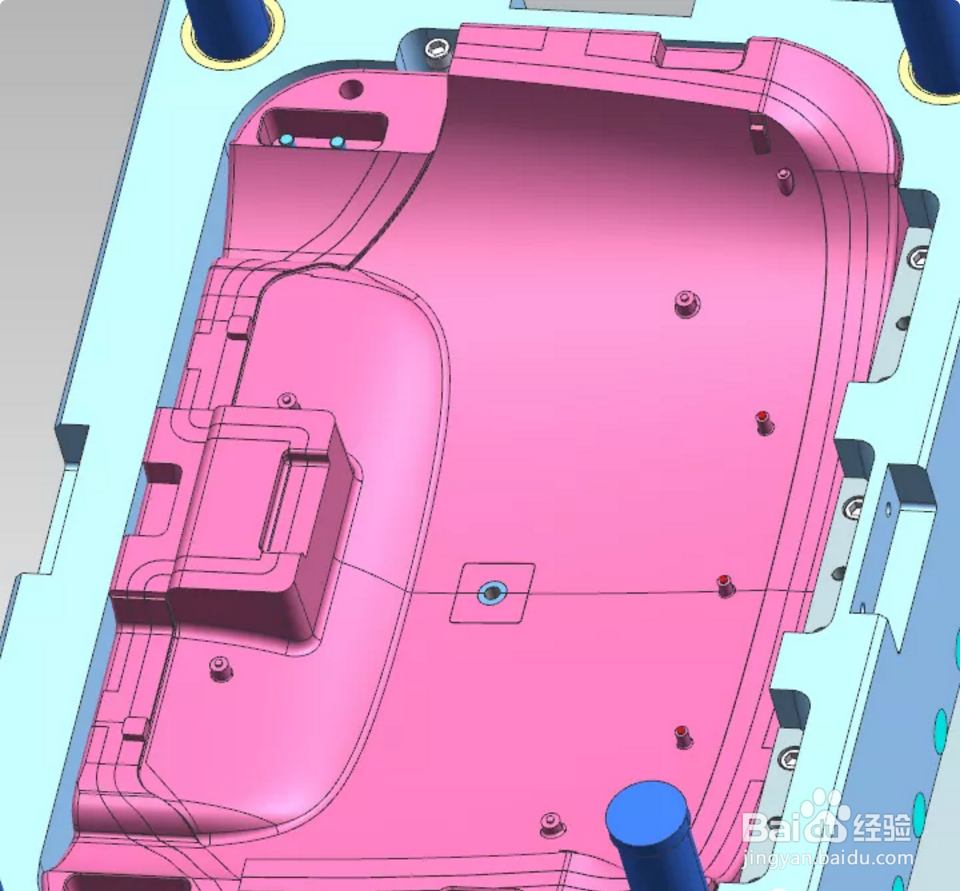

前模整体效果，看上去有点 偏小，但整体不影响模具寿命，模具5~10万模次基本上问题不大，因为大产品的产量就不是很大。

这种上下模的产品，模具设计简单而实用，正常情况下2天的设计时间就可以基本完成。
