作为设计人员，软件开发人员，在开发项目时，不管项目的大小，都有对相应的代码，功能，界面等等进行设计，而astah_community软件设个不错的设计软件，在使用astah_community软件进行类设计,设置类与类的调用关系，什么时候调用，什么时候结束调用，调用的先后顺序等等.工具/原料moreastah_communitywindow方法/步骤1/7分步阅读

下载astah_community软件，最好下载免安装的软件，要使用astah_community软件，还得要安装jdk，如果没有安装jdk，则不能打开软件，安装好后，打开软件

2/7

点击file，弹出菜单后点击new

3/7

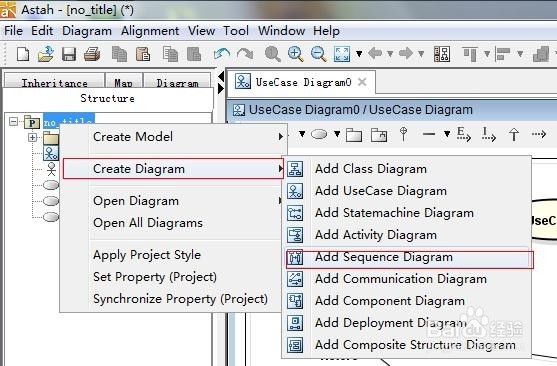

点击完new后，会有structure对话框，点击显示，并在相应的包或根目录上鼠标右击，弹出菜单，然后鼠标移动到create diagram上显示菜单后点击add sequence diagram

4/7

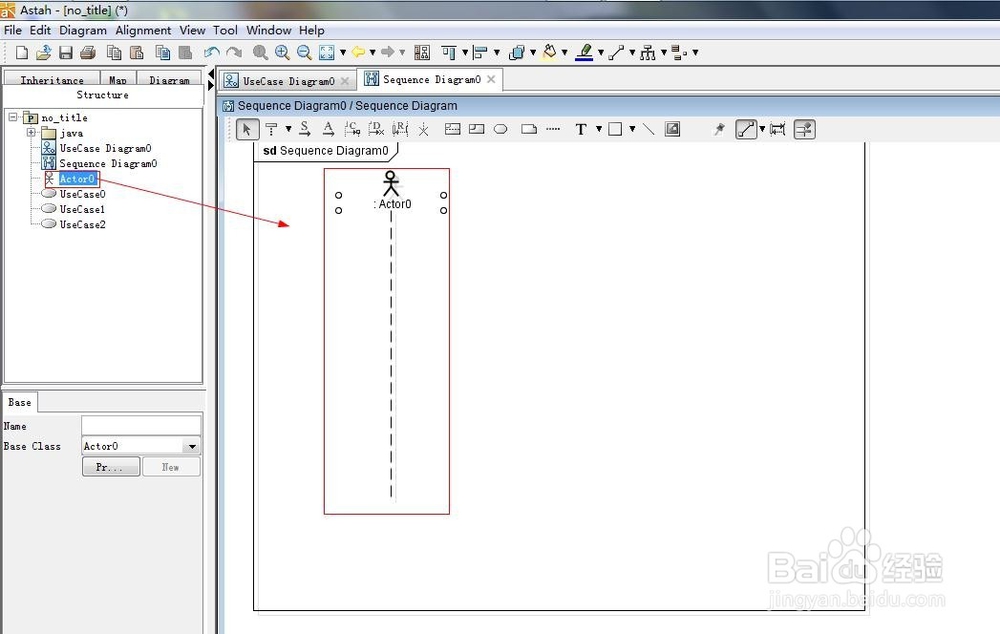

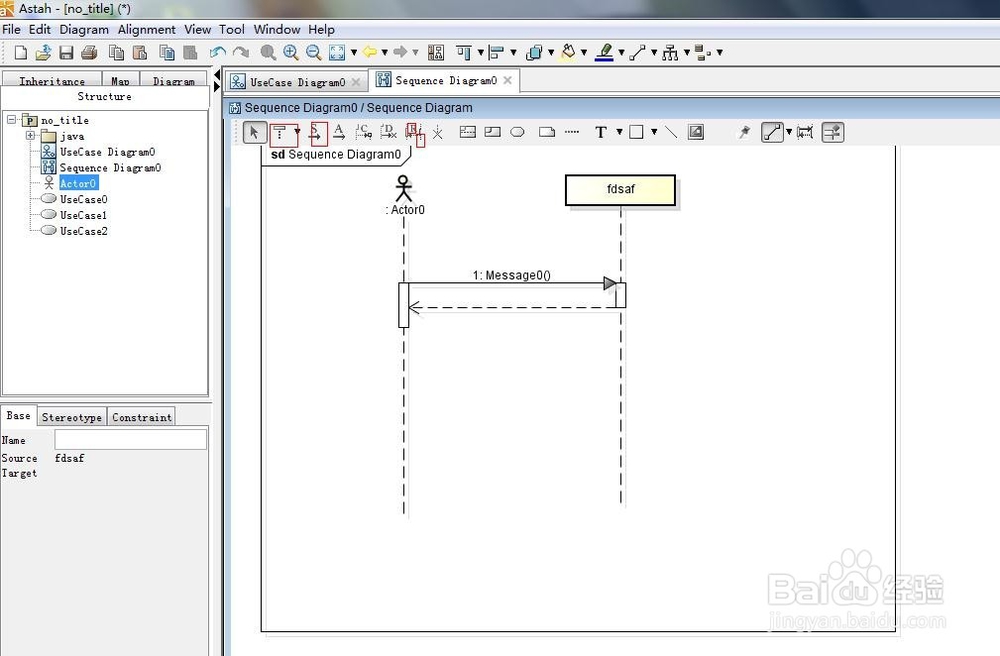

作为讲解，只是随便添加一个角色和一个类，在此没有介绍更多的知识，其原因是篇幅太长，所以只是介绍如何使用。

5/7

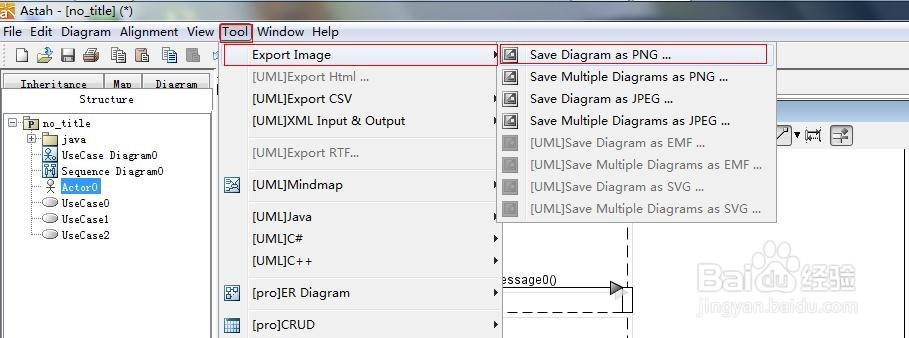

点击tool，弹出菜单后鼠标经过export iamge后弹出菜单，点击save diagram as PNG

6/7

选择自己要保存文件内容的图片的位置以及名称，设置好后，点击保存

7/7

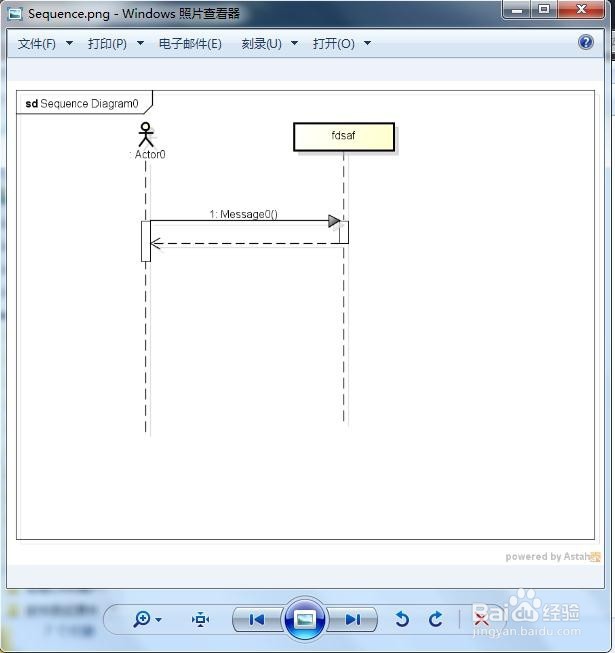

这是导出的设置活动图的图片
