CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成。

CMOS传输门由一个PMOS和一个NMOS管并联构成，其具有很低的导通电阻（几百欧）和很高的截止电阻（大于10^9欧）。

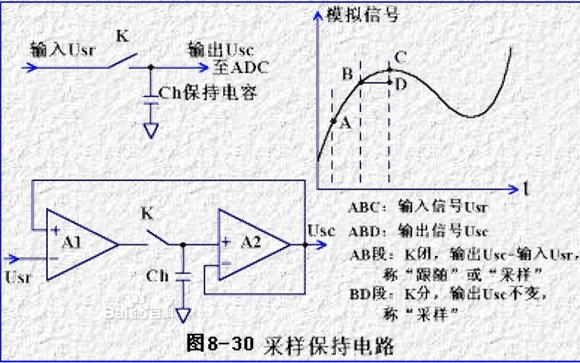

扩展资料

原理：

TP和TN是结构对称的器件，它们的漏极和源极是可互换的。设它们的开启电压|VT|=2V且输入模拟信号的变化范围为-5V到+5V。为使衬底与漏源极之间的PN结任何时刻都不致正偏，故TP的衬底接+5V电压，而TN的衬底接-5V电压。

两管的栅极由互补的信号电压（+5V和-5V）来控制，分别用C和!C表示。传输门的工作情况如下：当C端接低电压-5V时TN的栅压即为-5V，vI取-5V到+5V范围内的任意值时，TN不导通。同时、TP的栅压为+5V，TP亦不导通。可见，当C端接低电压时，开关是断开的。
