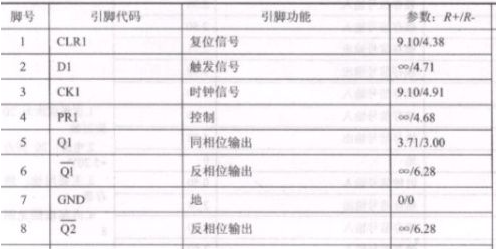

74ls74引脚图及功能详解如下:
在ttl电路中,比较典型的d触发电路有74ls74。74ls74是边缘触发数字电路设备,每个设备包括两个相同、独立的边缘触发d触发电路模块。d触发器的次级状态取决于触发前d端的状态,即次级状态=D。因此,它具有0、置1两种功能。
工作原理
SD和RD接至基本RS触发器的输入端,它们分别是预置和清零端,低电平有效。当SD=0且RD=1时,不论输入端D为何种状态,都会使Q=1,Q=0,即触发器置1。
当SD=1且RD=0时,触发器的状态为0,SD和RD通常又称为直接置1和置0端。我们设它们均已加入了高电平,不影响电路的工作。
