订阅CATIA之L形接头的设计
来源：网络收集 点击： 时间：2024-04-26【导读】：
CATIA之L形接头的设计工具/原料more电脑一台 CATIA软件方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8

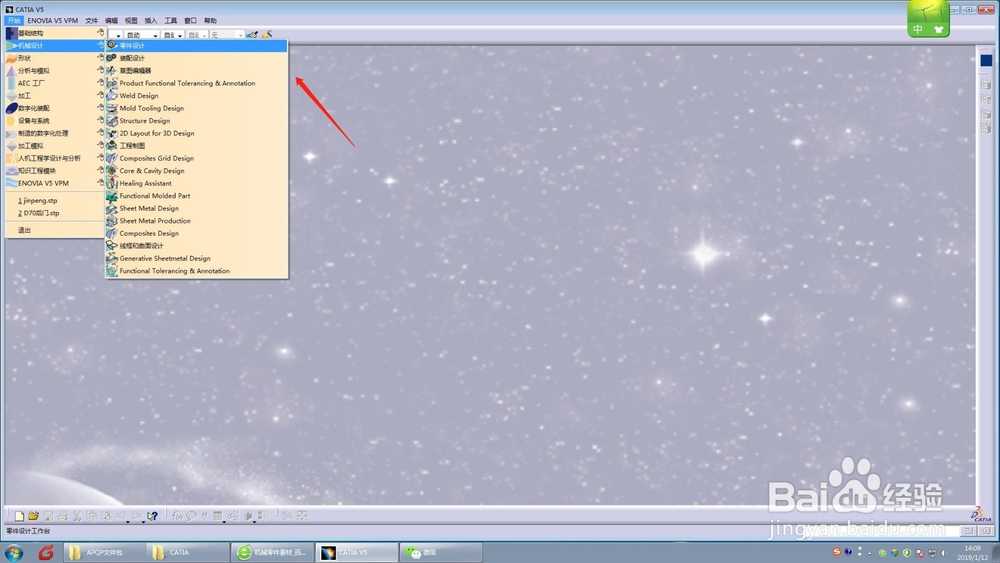

首先，运行打开CATIA软件，在开始菜单栏选“择机械设计”，在选择“零件设计”，如附档图示.

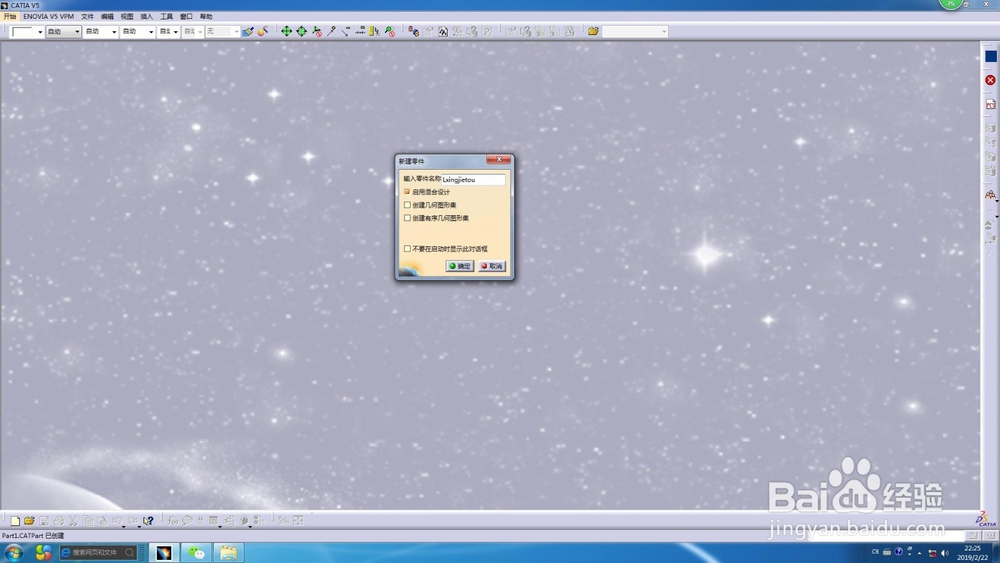

2/8第二步，在弹出的对话框中，输入此次我们要准备要设计的零件名称，详见附档图示的零件名称，最后点击确定按钮.

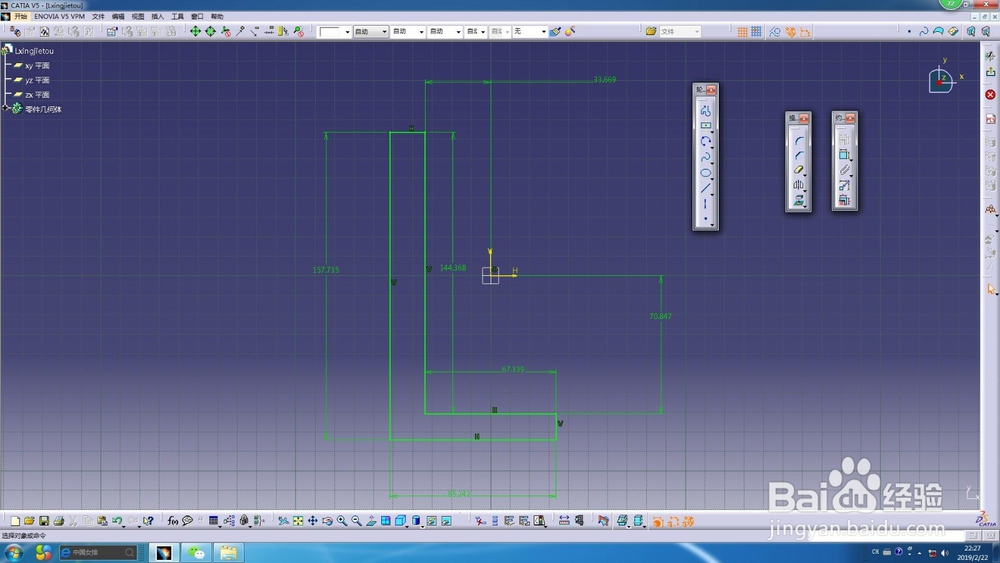

3/8第三步，选择“XY”平面，进入草图设计模式，按照附档图示，选择对应的绘图工具，绘制如附档图示的草图，并对草图中的二维图尺寸全部进行尺寸约束.

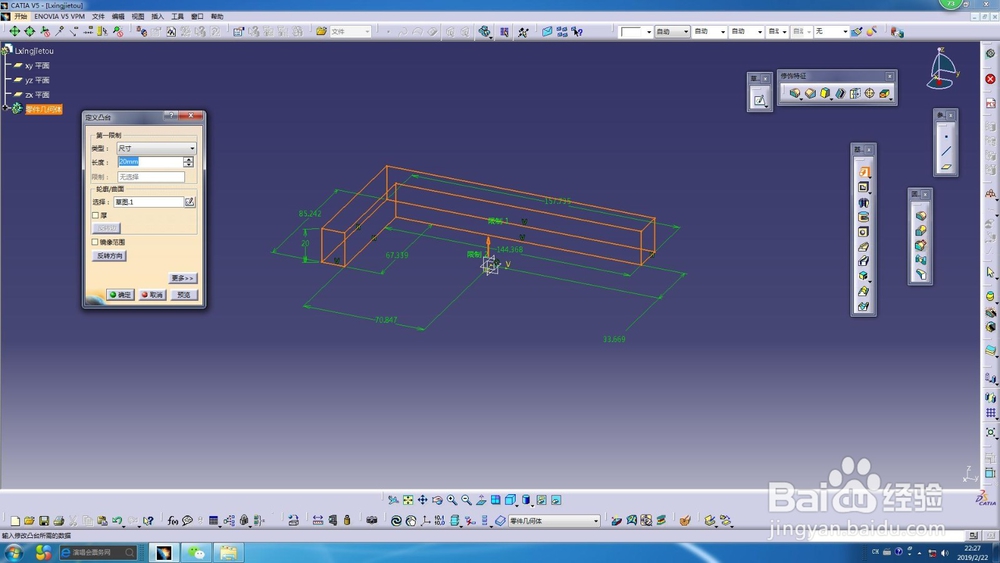

4/8第四步，选择退出按钮，退出草图模式，进入实体零件设计模式，选择“凸台”命令，对草图进行拉伸操作，尺寸按照标准尺寸标注.

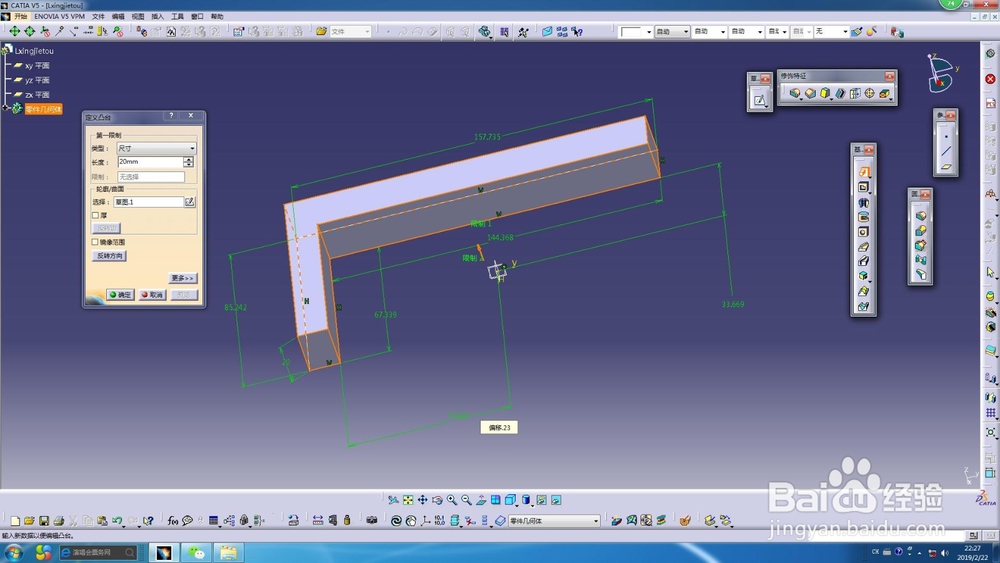

5/8第五步，选择预览按钮，检查生成的零件尺寸约束有无问题.如图示.

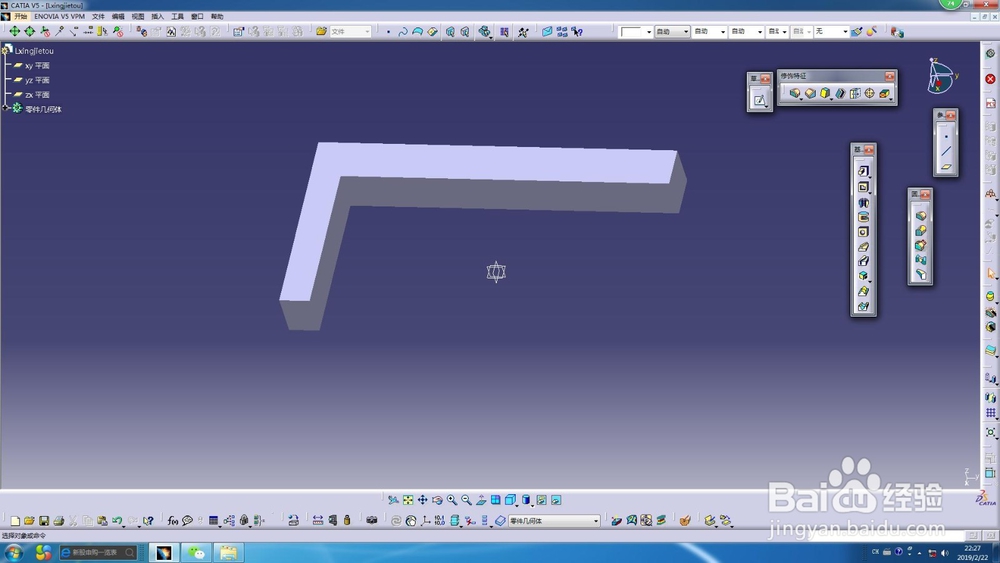

6/8第六步，选择确定按钮，如图示.

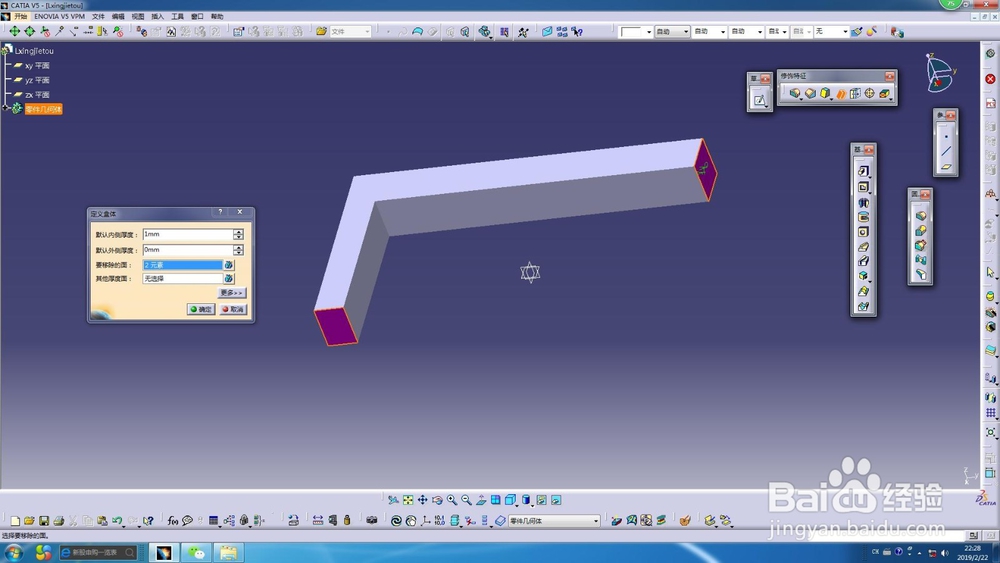

7/8第七步，选择抽壳命令，并选择去除的面，对参数值进行设定，如图示.

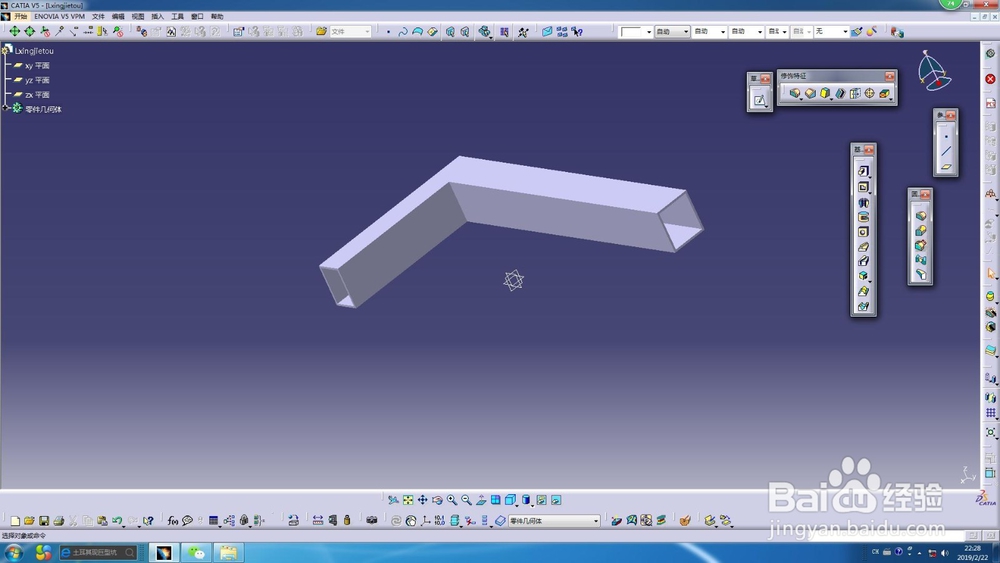

8/8最后一步，点击确定按钮，完成设计，如图示.
