矢量等高线生成完成后（详细生成过程参见官网：矢量等高线生成）,我们就能够设置投影和导出等高线数据。工具/原料morebigemap地图下载器global mapper方法/步骤1/20分步阅读

投影设置

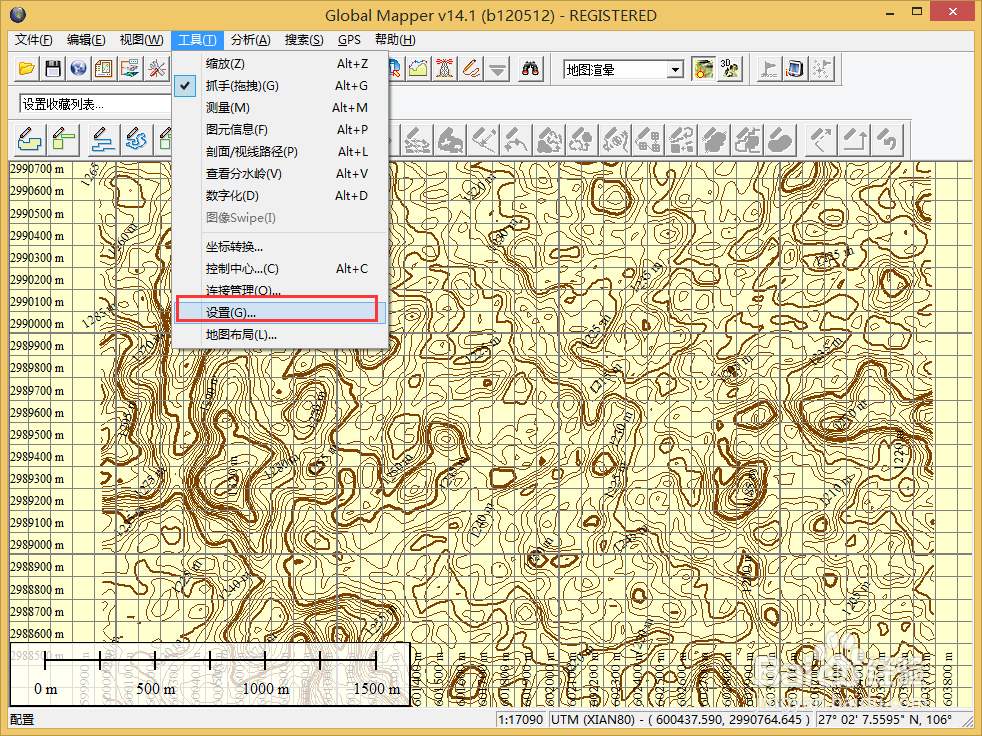

我们生成等高线默认的坐标是WGS84地理坐标系，我们可以通过标题栏-工具-设置-投影来设置我们想要目标投影系。如下图所示。

2/20

如下图所示为将投影设置成平面wgs84坐标系

3/20

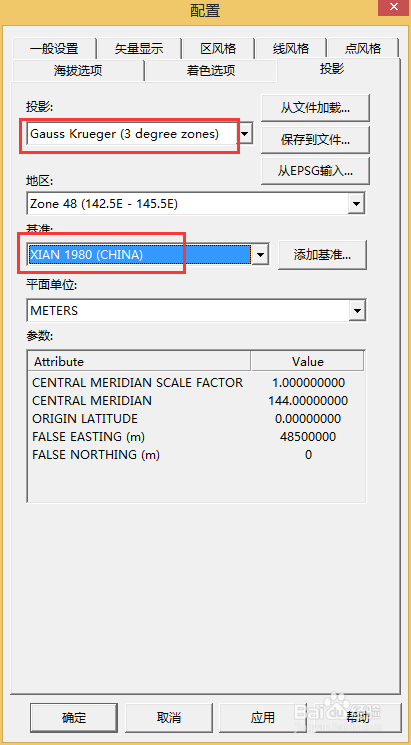

如下图所示将投影设置成3度带，XIAN80坐标系

4/20

设置经纬度网格

可以指定经纬度网格，可以通过标题栏-工具-设置-一般设置来设置我们想要目标投影系。如下图所示。

5/20

设置显示比例

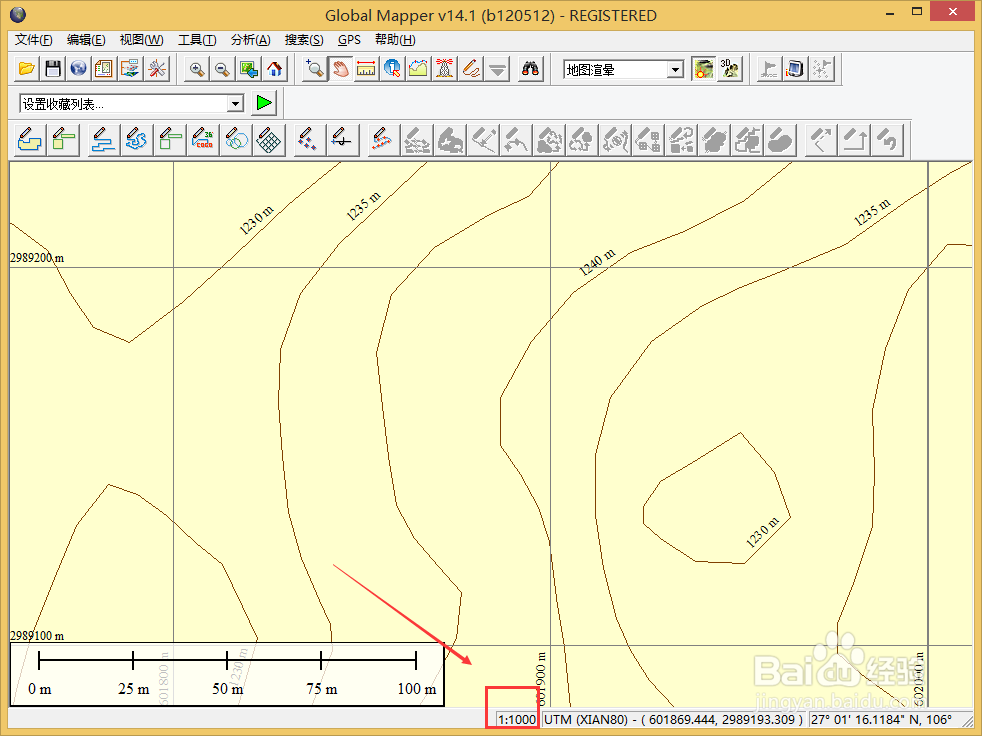

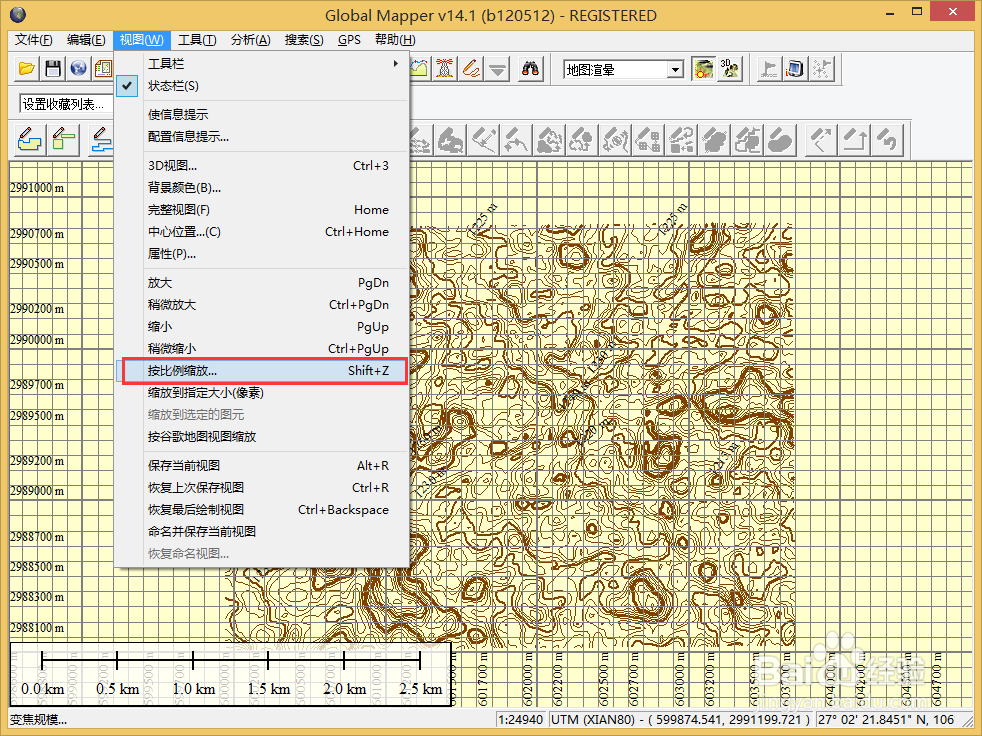

可以通过标题栏-视图-按比例缩放来设置显示比例。如下图所示

6/20

等高线格式导出

生成等高线和设置好投影后，我们可以把矢量的等高线输出成shp、dwg、dxf【Auto Cad】格式。如下图所示。

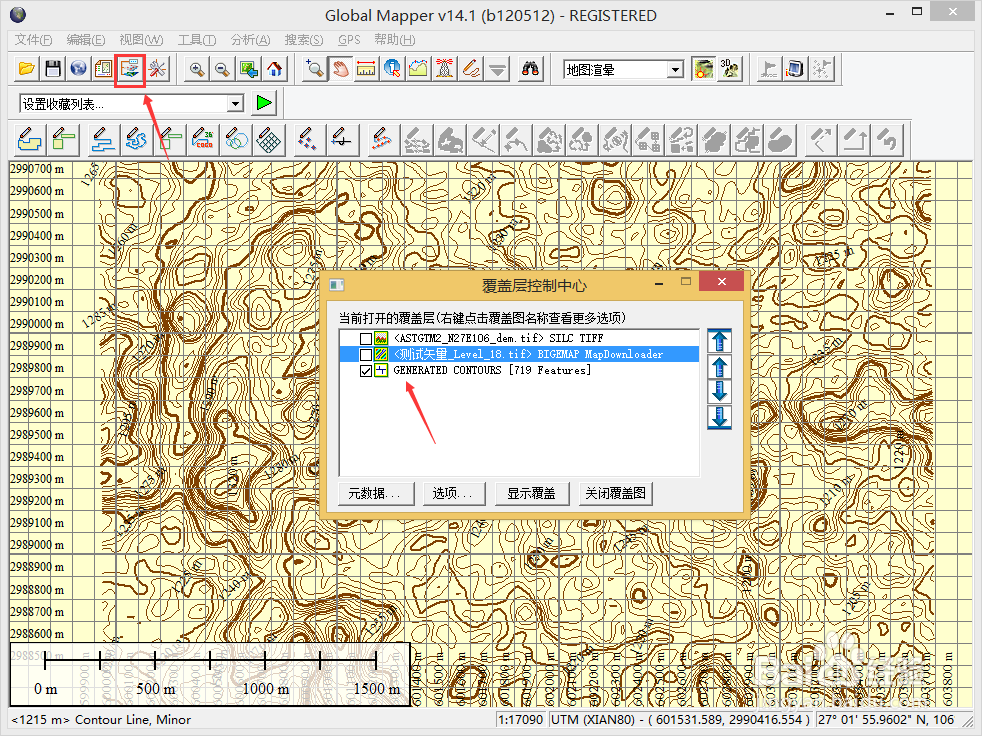

通过控制中心只保留等高线图层显示，隐藏其他图层。

7/20

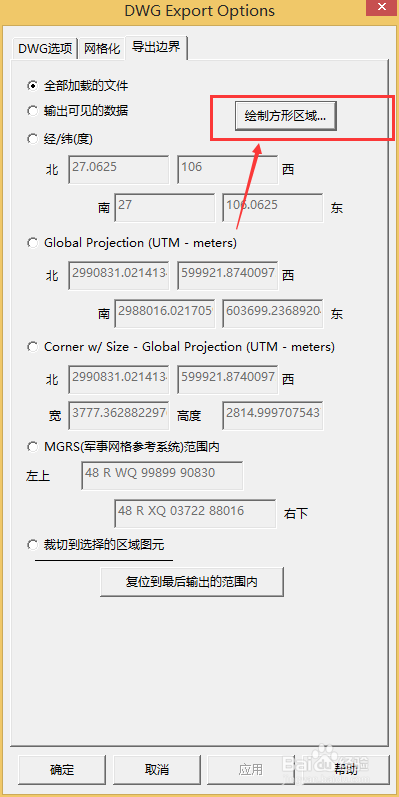

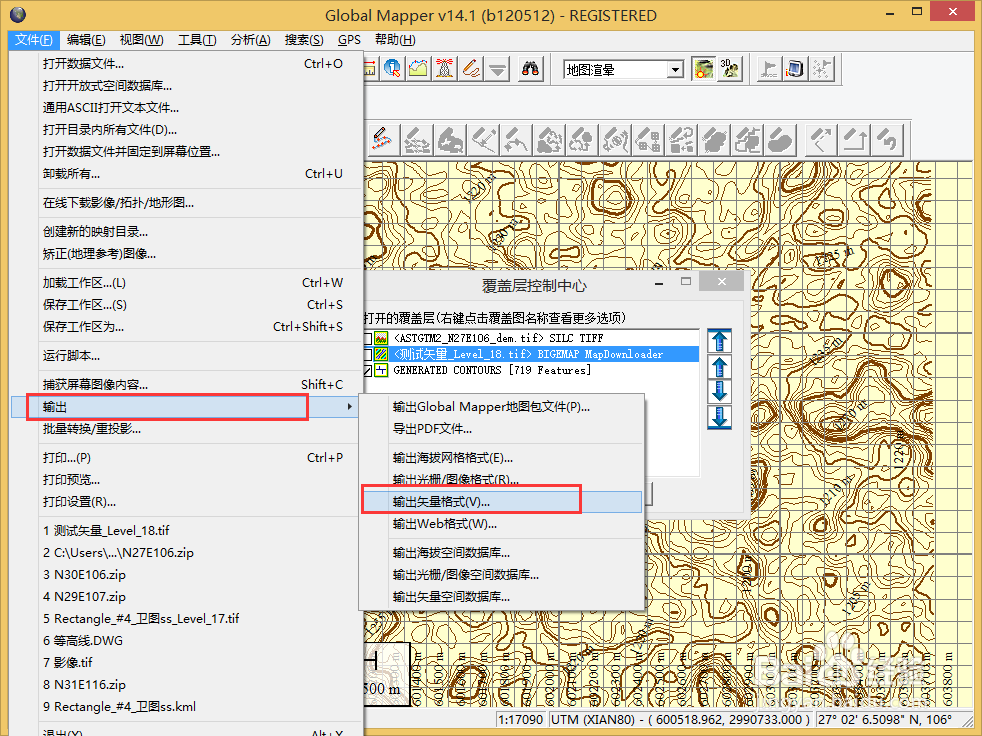

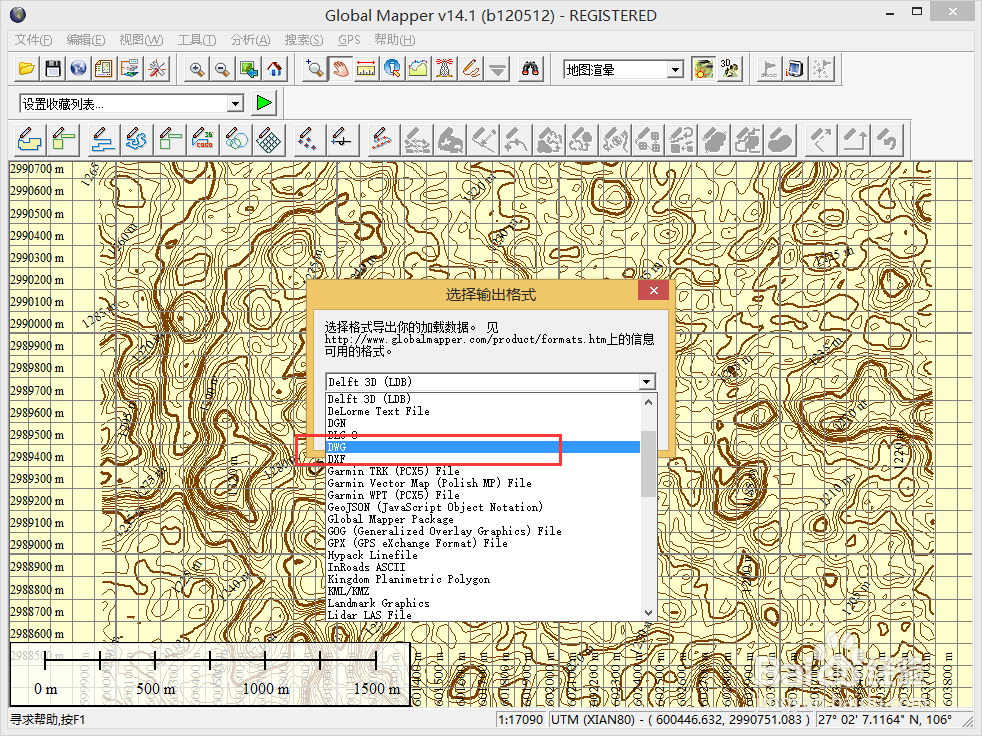

通过菜单栏-文件-输出-输出矢量格式可以选择输出格式和指定输出范围，如下图所示。可以选择生成shp、dwg、dxf【Auto Cad】等格式。

8/20

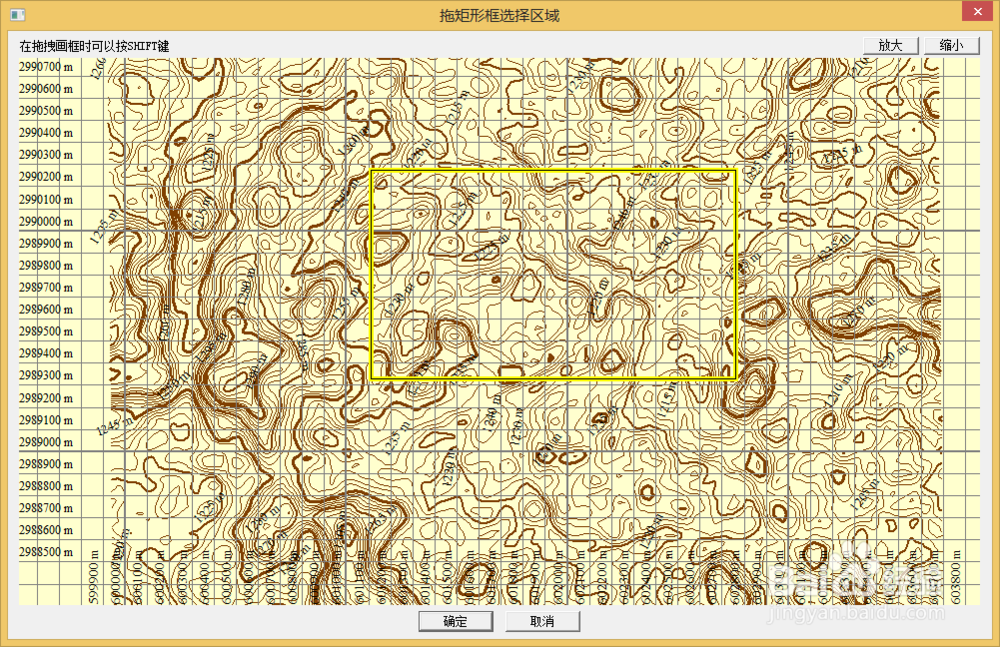

如下图所示为选择需要输出的等高线范围。

9/20

矢量等高线和影像插入CAD

实例内容：将前面章节的地理wgs84影像和等高线转换成平面wgs84坐标系,并将矢量等高线插入到auto cad 2008。

生成矢量等高线，并且设置投影成wgs84平面投影

参加前面教程，生成矢量等高线，并且将等高线设置从wgs84平面投影，在Global Mapper 14.0中，选择工具栏-工具-设置-投影。

10/20

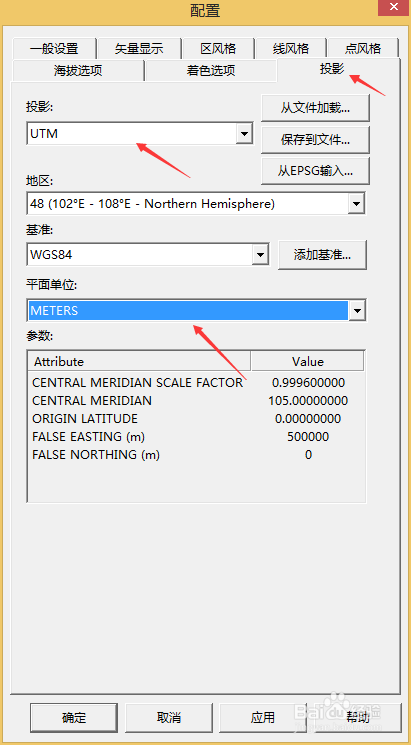

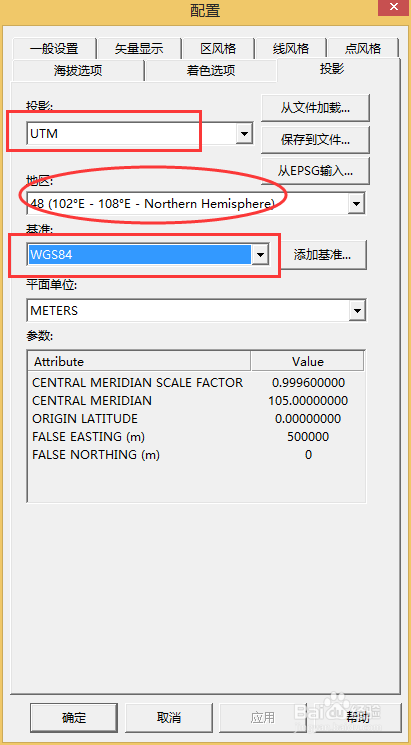

设置投影为UTM,基准面设置成WGS84,地区系统是自动识别。

11/20

注意：地区是系统自动识别的，我们一定要记录好这个地区号，后面转换影像投影的时候要用到这个数据，此处的地区号为48.

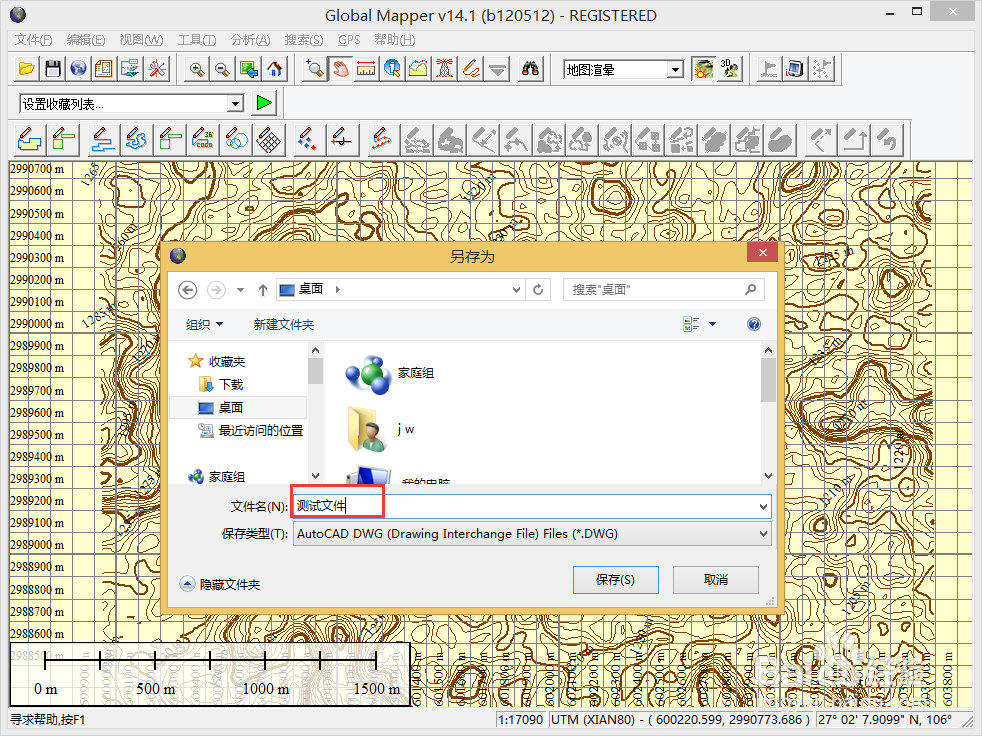

设置完成后导出DWG矢量格式的等高线数据。

wgs84地理投影影像转换成wgs84平面投影

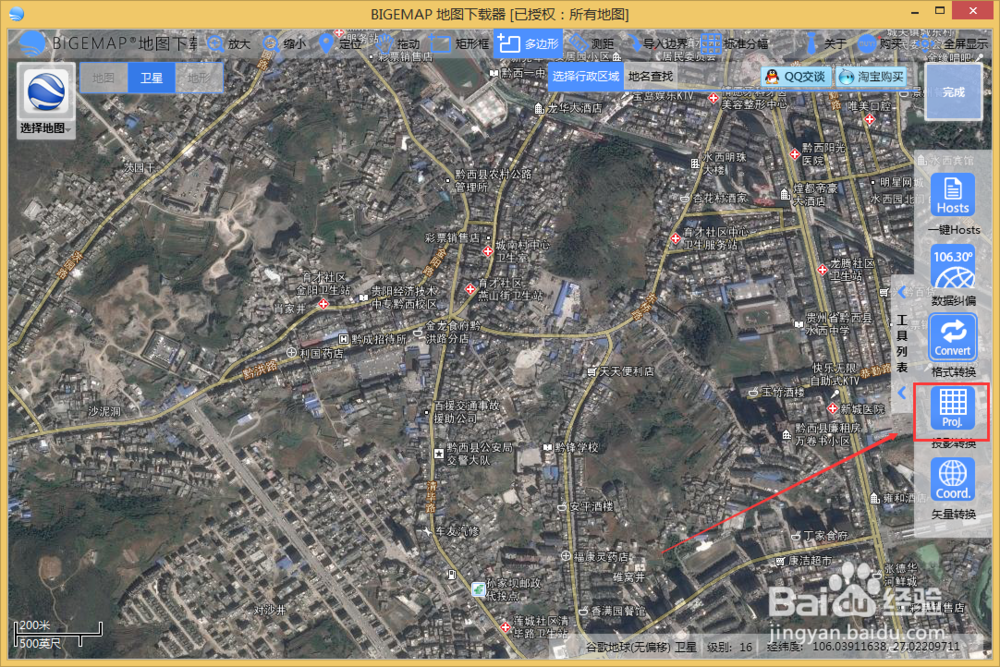

使用BIGEMAP全能版，使用投影转换工具将wgs84地理投影影像转换成wgs84平面投影，如下图所示：

详细可参见投影转换章节

12/20

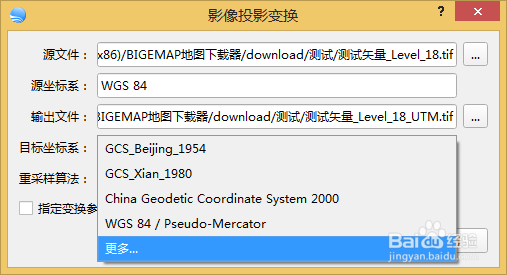

投影转换时，选择源文件、指定输出文件和目标投影。注意：目标投影选择“更多…“。

13/20

弹出对话框 选择投影类型

14/20

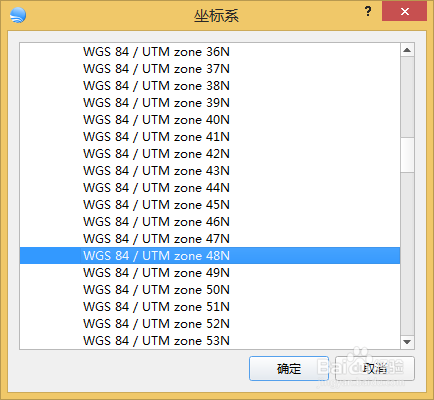

步骤1中我们知道，投影的地区号为48，现在我们选择wgs84/UTM zoom 48N。

15/20

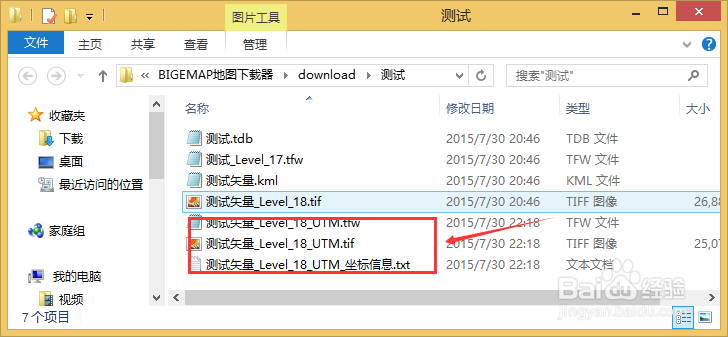

转换完成，打开转换后的目录我们发现多生成了3个文件。

16/20

将矢量等高线和影像插入auto cad 2008

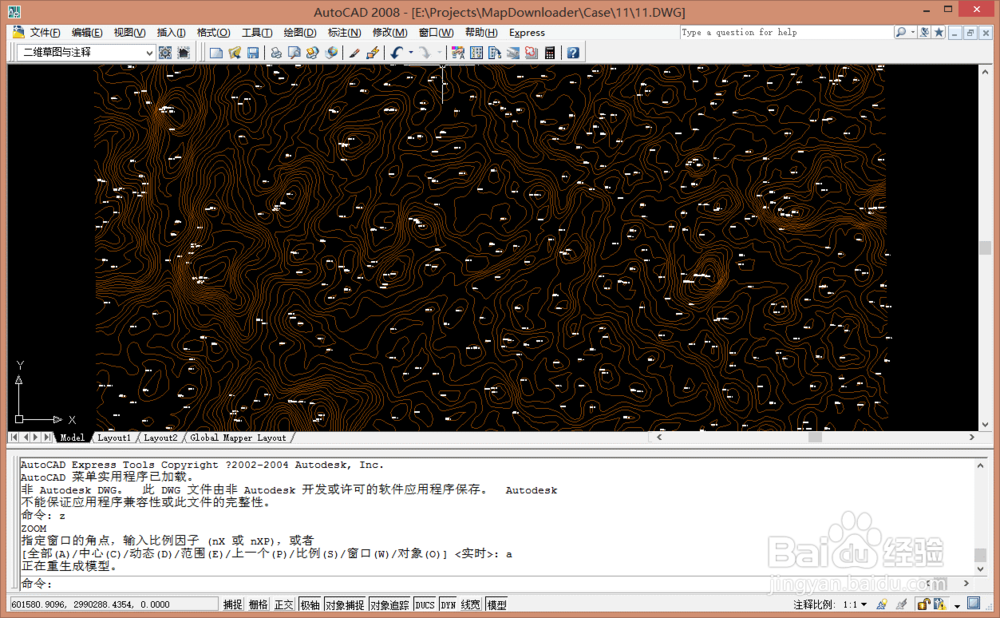

打开auto cad 2008打开等高线矢量dwg。

17/20

再通过菜单栏插入-光栅图像参照

18/20

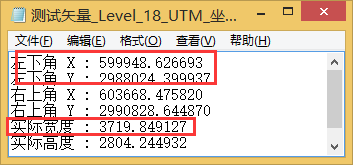

打开文件 坐标信息 ，可以看到如下信息。

19/20

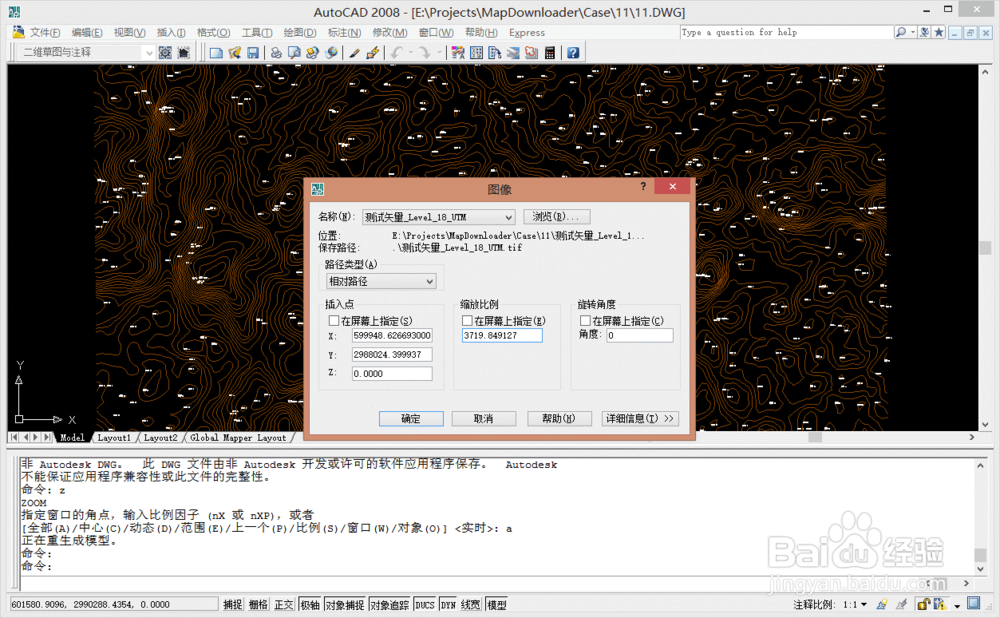

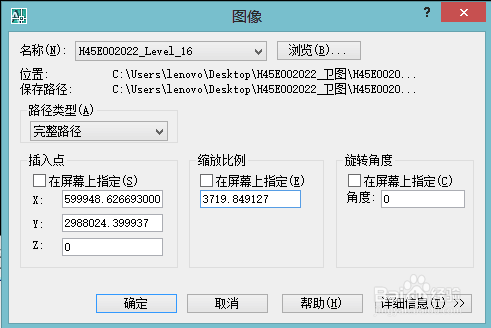

将左下角X,填入到CAD插入点X, 将左下角Y,填入到CAD插入点Y,将实际宽度填到CAD缩放比例。

20/20

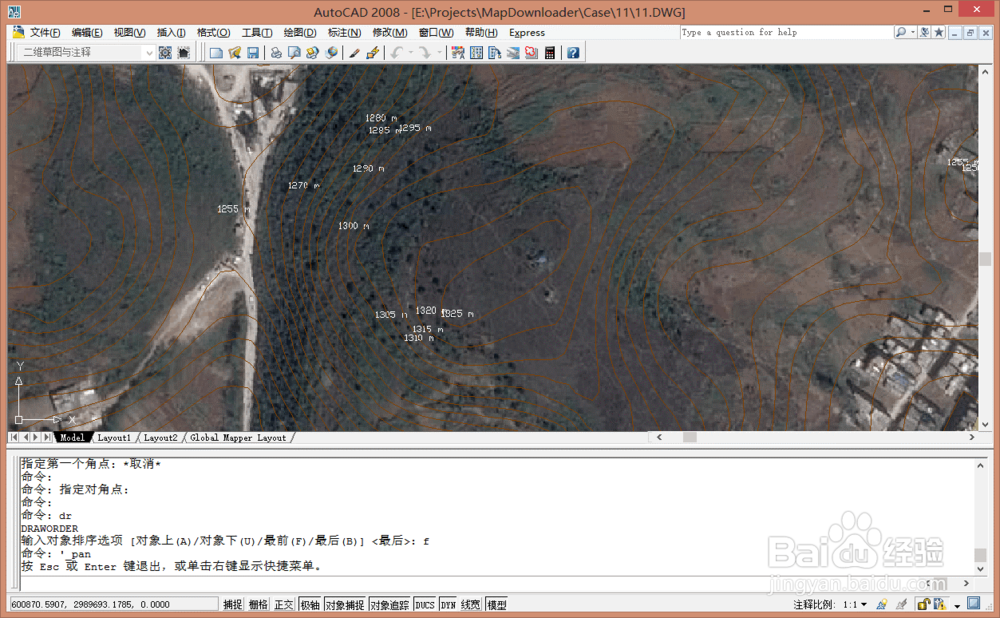

设置完成点击确定按钮即完成矢量等高线和影像文件的加载。
