国标规定的垫圈有多种，而《现代工程图学》中摘录的仅仅三种，其中就有A级倒角型平垫圈，这篇经验笔者就分享一下M30螺纹配套的A级倒角型平垫圈如何用CAD1:1画出来。这篇经验仅仅是平面图的画法。工具/原料more电脑CAD软件《现代工程图学》方法/步骤1/14分步阅读

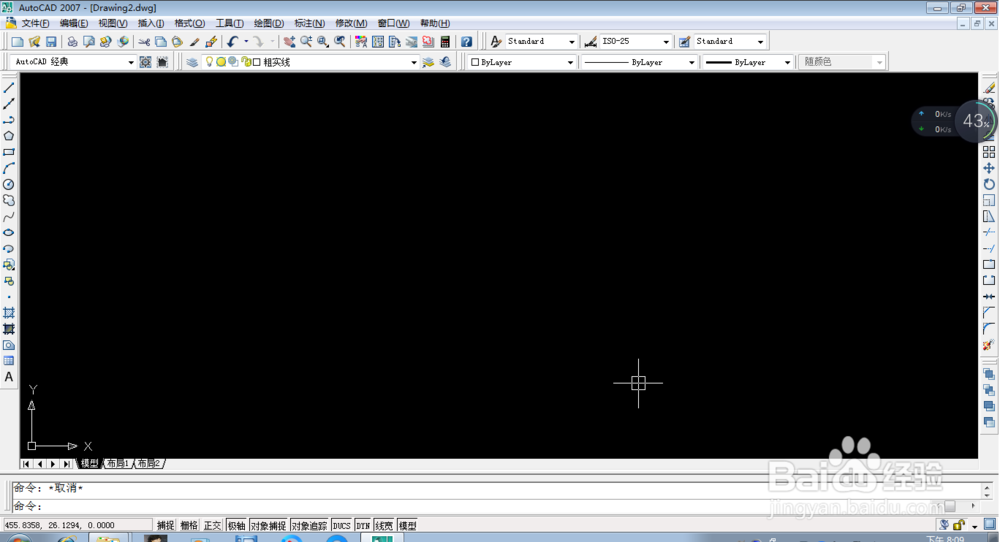

打开CAD，新建一个空白文件，设置好线型图层

2/14

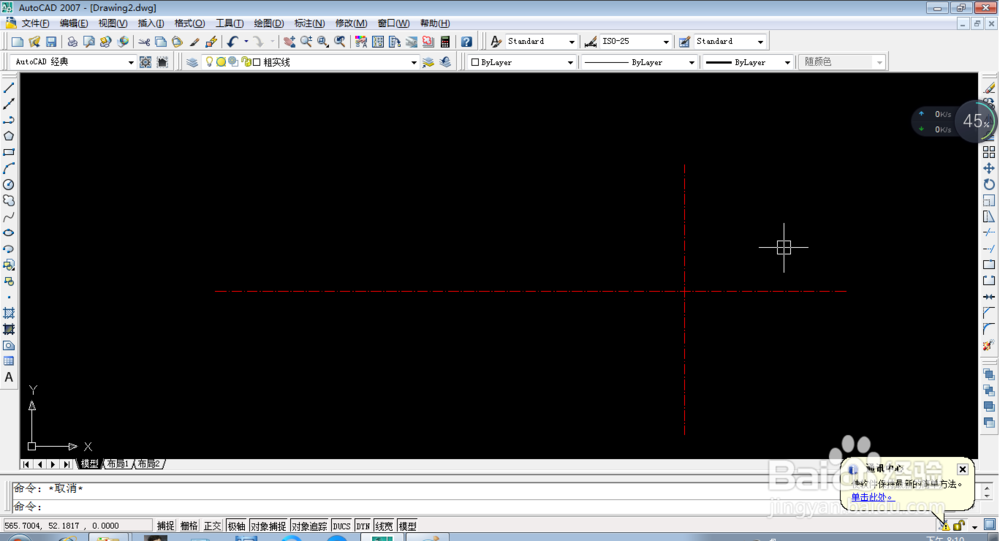

画中心线。如下图所示。

3/14

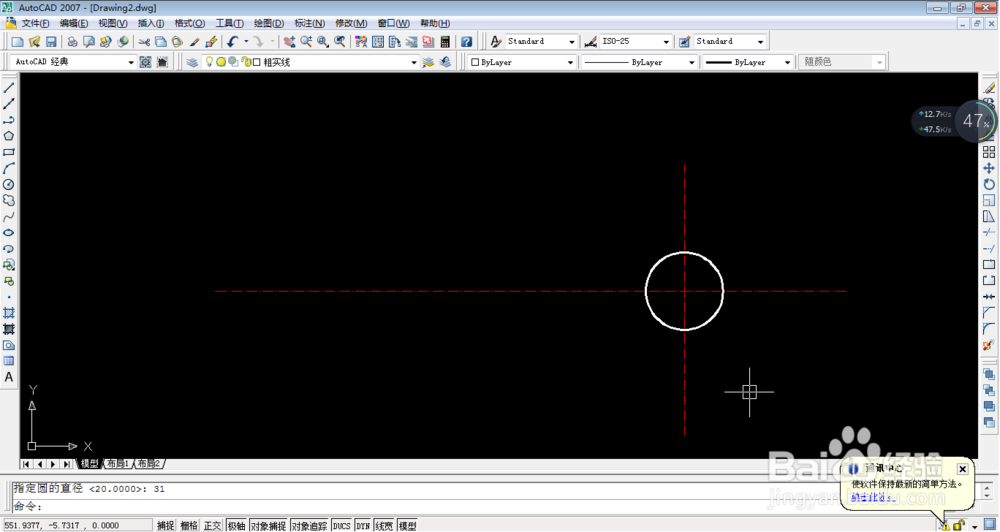

以中心线交点为圆心画一个圆，直径31mm。

这是垫圈的孔径。

4/14

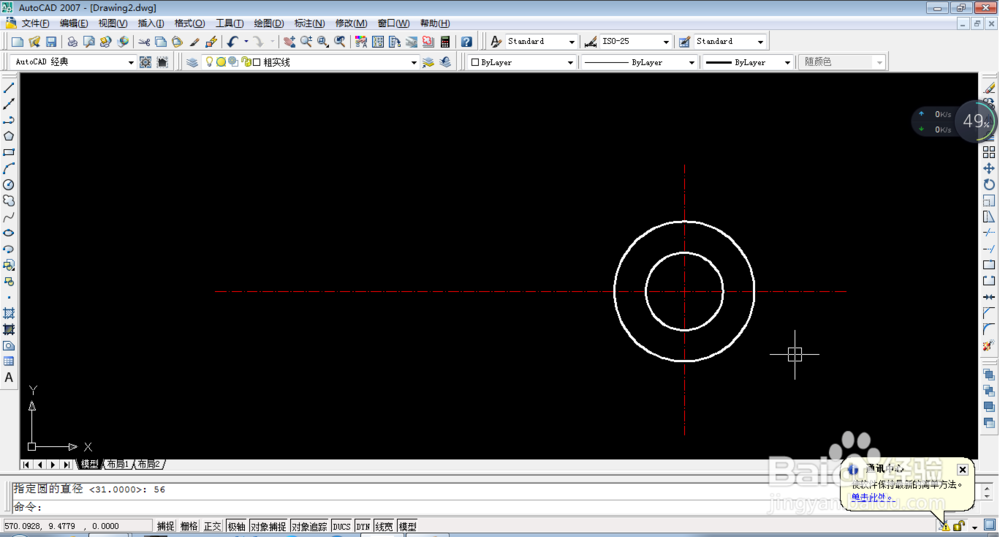

以中心线交点为圆心画一个圆，直径56mm。

这是垫圈的外径。

5/14

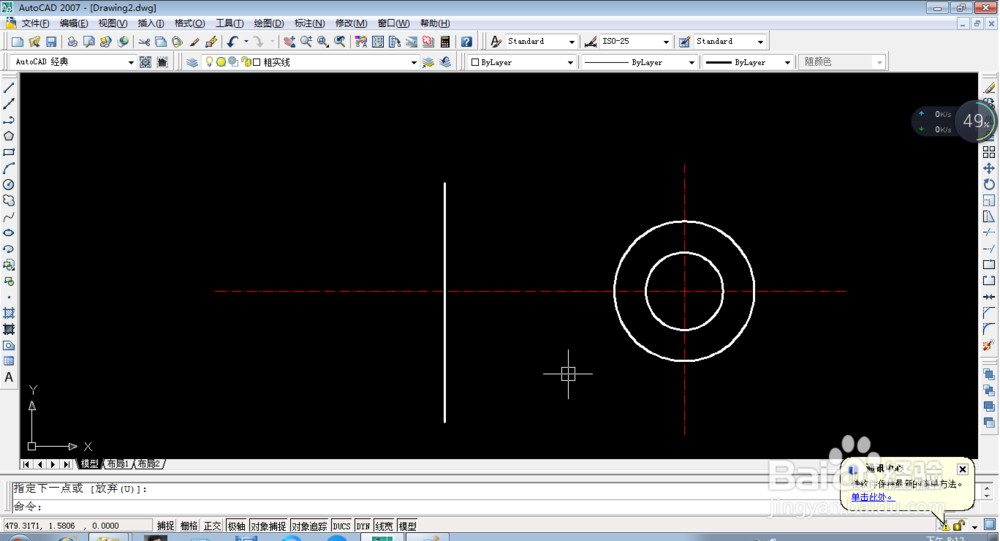

在圆的左边画一条垂线段，线段尺寸比56大就行。

6/14

将垂线段偏移4mm，方向无所谓。

这是垫圈的厚度。

7/14

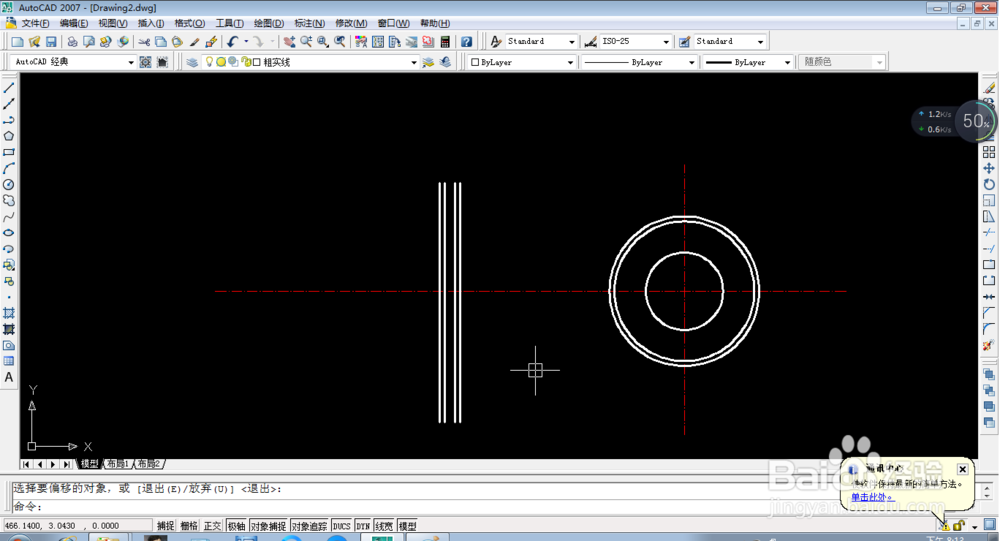

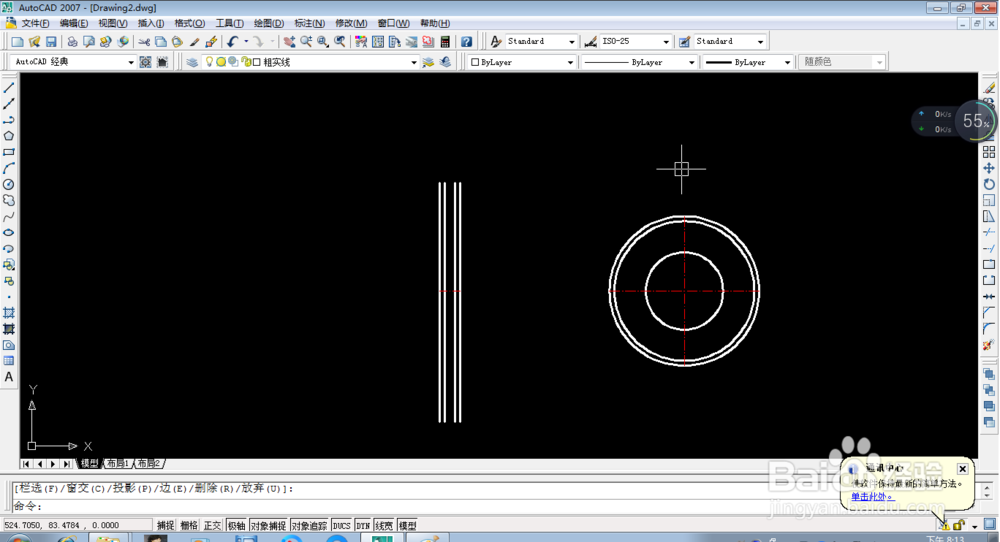

将左边的 线段向左偏移2mm，

将右边的线段向右偏移2mm，

将大圆向外偏移2mm。

这是为了修剪中心线作的辅助线。

8/14

按下图所示，修剪中心线。

9/14

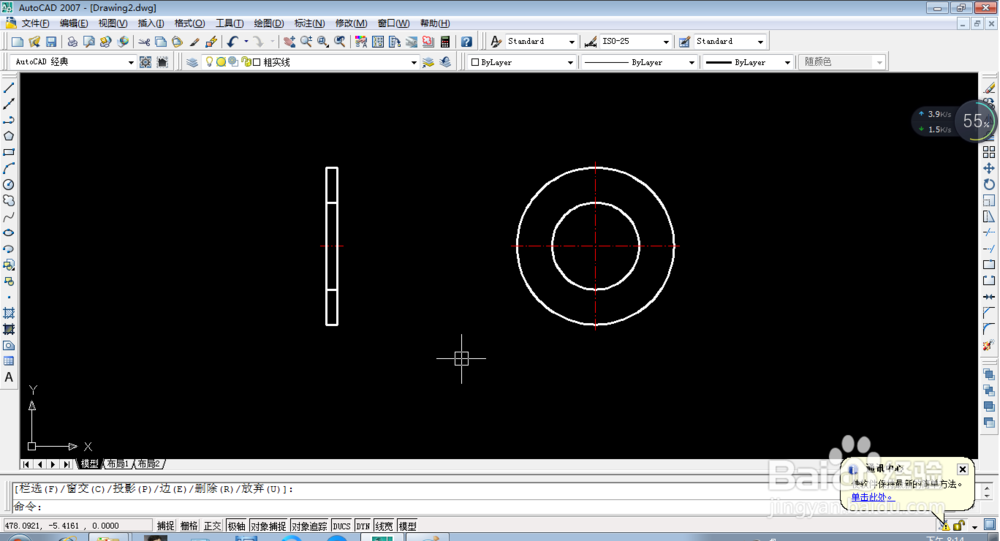

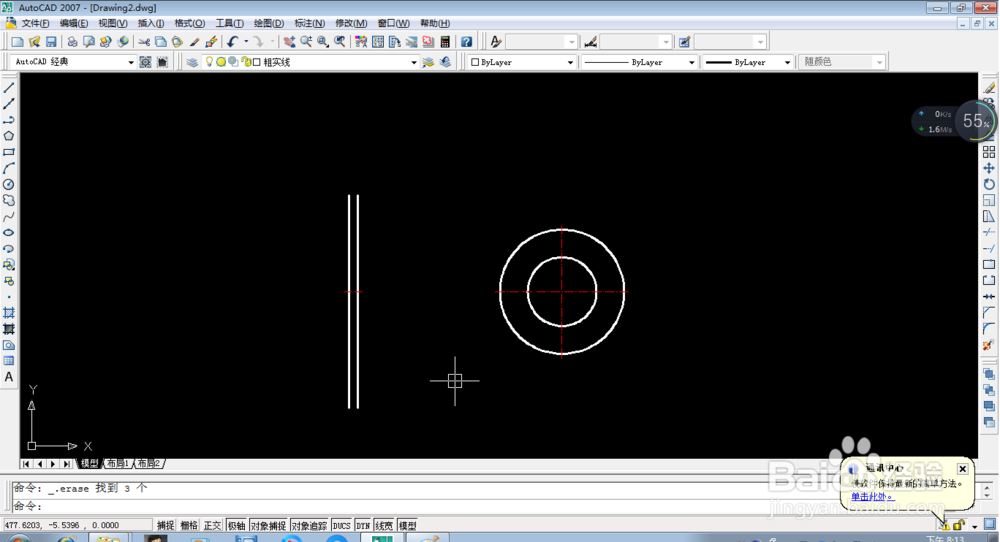

删除之前偏移的辅助线。

10/14

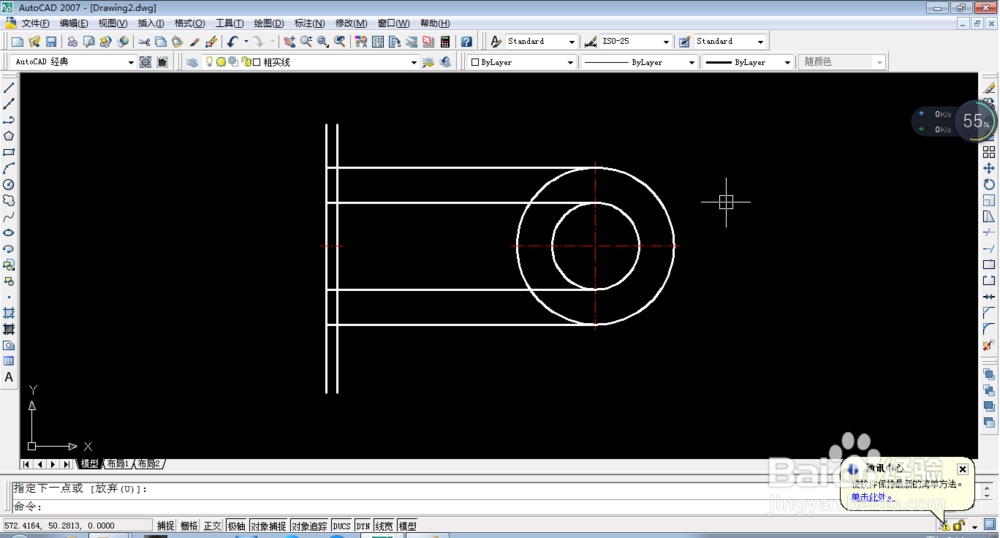

按下图所示，画辅助线

11/14

按下图所示，修剪、删除辅助线

12/14

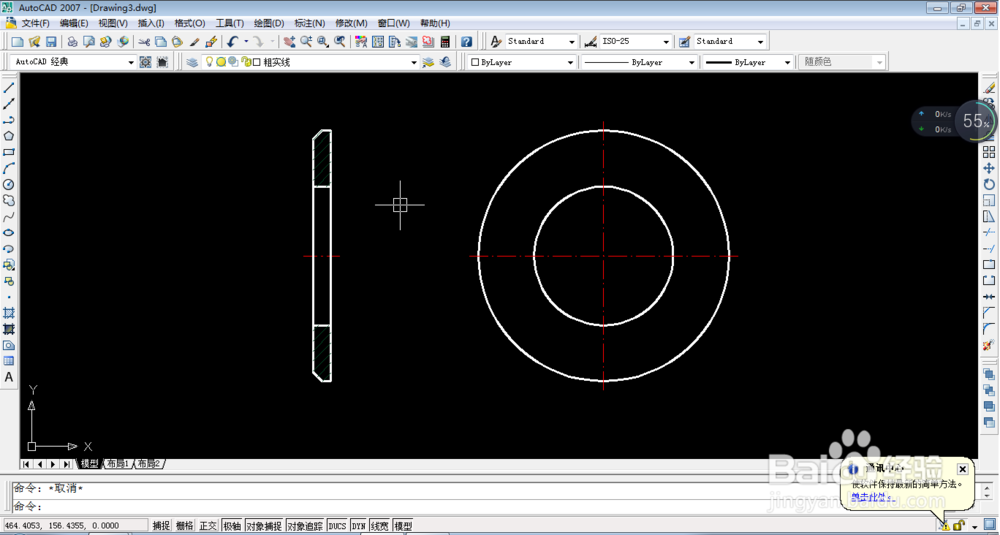

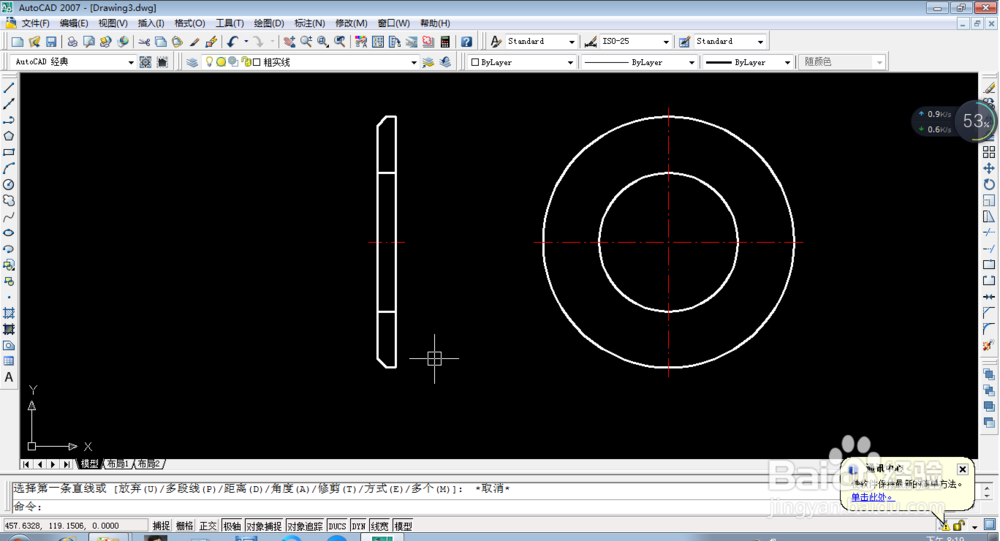

倒角。

如下所示，倒角尺寸为厚度的0.25~0.5倍。

13/14

填充。

因为填充线的线型比较暗，所以看得不是特别明显。

14/14

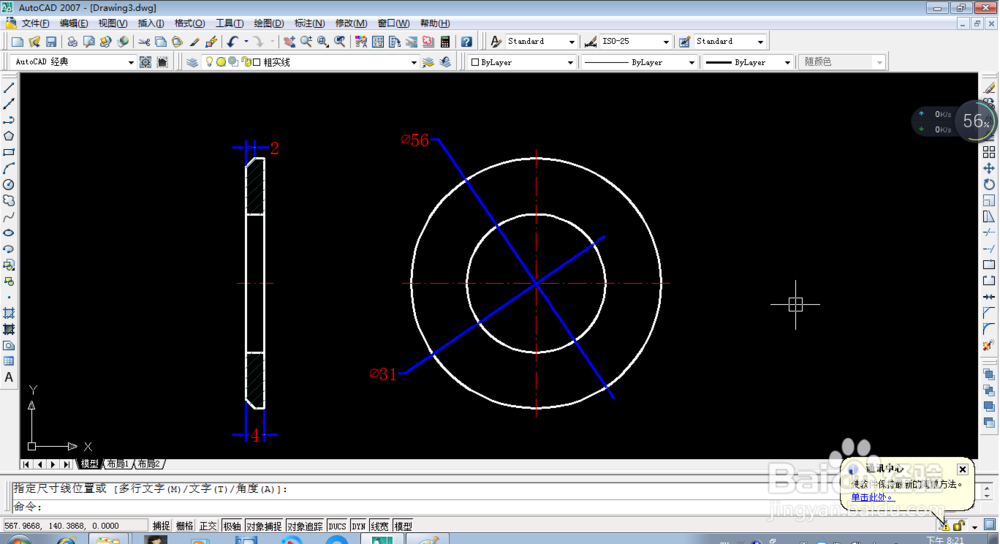

标注尺寸。尺寸是真实可靠度，来自于《现代工程图学》附录表。

注意事项

就垫圈的画法，笔者分别摘取了M20螺纹A级小垫圈、M10螺纹A级平垫圈及M30A级倒角型平垫圈分享。
