CAD是工程制图中最常用的绘图软件之一，在使用的过程中经常需要对布局中视口进行锁定，那如何锁定呢？下面给大家介绍下方法。工具/原料moreCAD、版本：2010电脑：联想T450、系统：windows 7方法/步骤1/7分步阅读

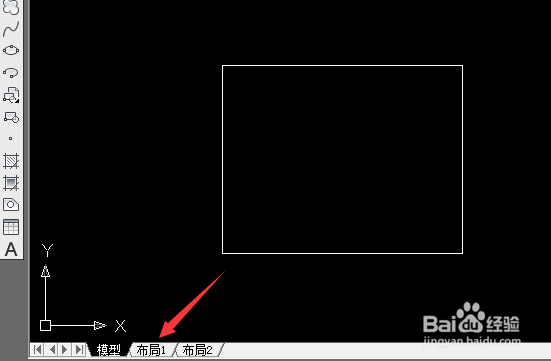

首先绘制好图形，在下方点击【布局】选项。

2/7

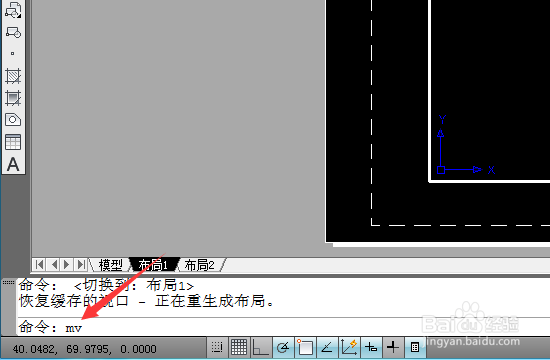

切换到布局模式后，在命令行输入【MV】。

3/7

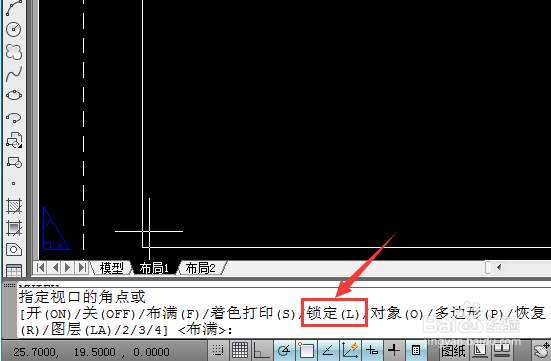

接着会出现相关的指令，可看到锁定为【L】键。

4/7

之后在命令行继续输入【L】并点击【enter】键。

5/7

根据提示，继续输入【on】并点击【enter】键。

6/7

接下来提示选择视口，在开视口的线条上点击一下。

7/7

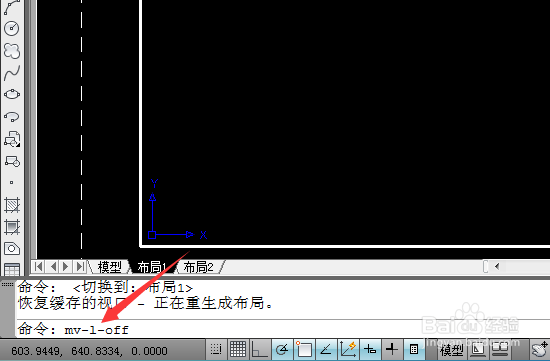

想要解除视口锁定，按照顺序输入【mv】-【l】-【off】即可。

总结1/1

1.首先绘制好图形，在下方点击【布局】选项。

2.接着在命令行顺序输入【mv】-【l】-【on】。

3.之后选择视口，在开视口的线条上点击一下。

4.解除视口锁定顺序输入【mv】-【l】-【off】。

注意事项

tips：锁定视口后，通过双击视口内进入可编辑状态

CAD布局视口锁定
