订阅CAD中如何建粗糙度的块
来源：网络收集 点击： 时间：2024-04-28【导读】：
CAD绘图标注过程中，建块是必须的步骤。工具/原料more电脑CAD软件方法/步骤1/5分步阅读
2/5
3/5
4/5
5/5
注意事项

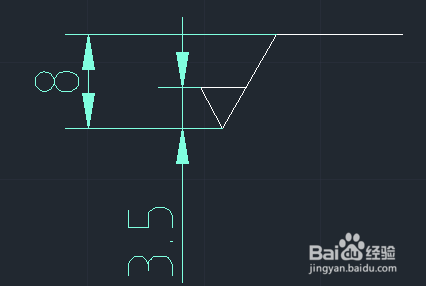

先在CAD上画出粗糙度符号，尺寸如图所示，小三角为等边三角形。

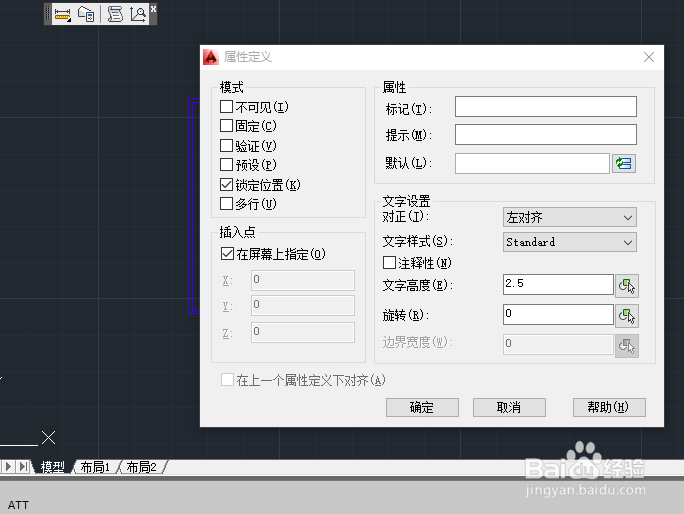

2/5在命令栏输入命令att,弹出如图对话框

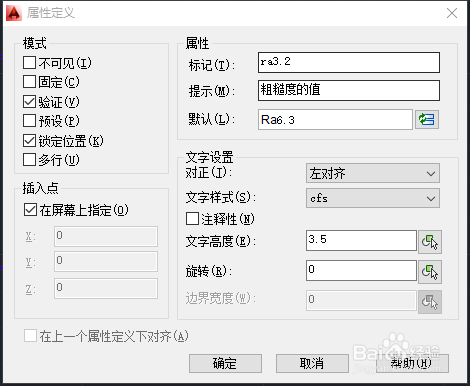

3/5模式：勾选“验证”；
属性：标记——“ra3.2”,提示——“粗糙度的值”，验证——“Ra6.3”；
文字设置：文字样式——cfs，文字高度——3.5.

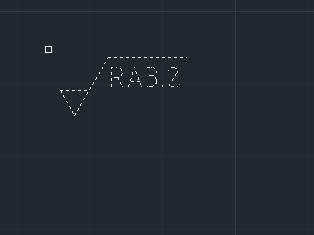

点击确定后，鼠标会出现“RA3.2”，把它放置在步骤一所画图案的合适位置

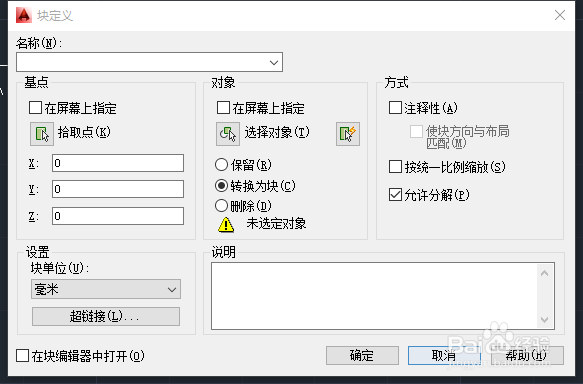

4/5在命令栏输入命令“b”，弹出如图所示对话框。
名称——“粗糙度”；

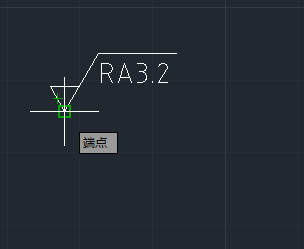

单击“拾取点”，选中粗糙度符号最下面的点；
单击“对象”，选中整个粗糙度，回车；点击确定。

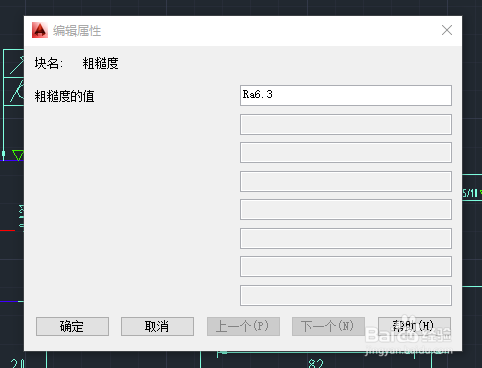

5/5在命令栏输入命令“i”，把粗糙度放在要标记的位置后，弹出如图对话框，如果粗糙度是6.3，直接确定即可，不是的话，修改好数值再确定。
注意事项假如需要标记Rz，Ry的数值，不需另作设置，只需要在最后一步修改即可
拾取点选择最下面的点是为了方便放置，选择其他的点无法把粗糙度放在要标注的表面上
