本案例讲述KEPServerEX_V5软件作为BACnet IP主站，通过BAM-360将施耐德的功率表PM1200、PM5350、MC08、MC18等，ABB的EM400-T、M102-M、EM PLUS的Modbus数据采集上来的应用过程。工具/原料moreBAM-360KEPServerEX功率表方法/步骤1/12分步阅读

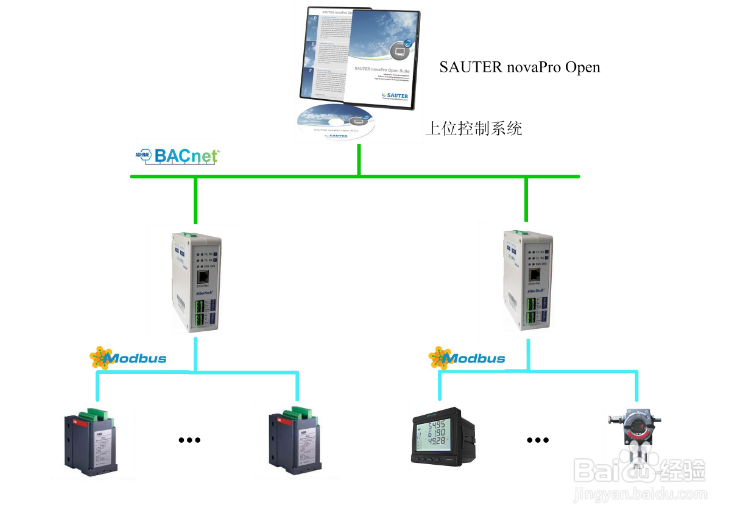

方案架构图

2/12

BAM-360的配置说明

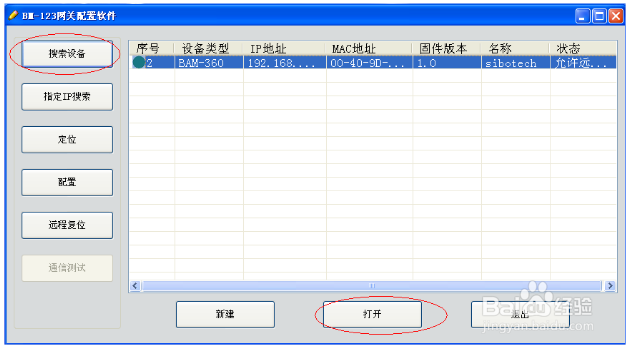

将BAM-360的配置软件BM-123安装成功，双击桌面的快捷方式，打开该配置软件：

3/12

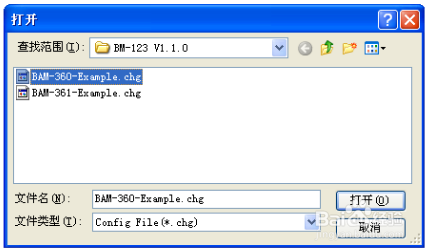

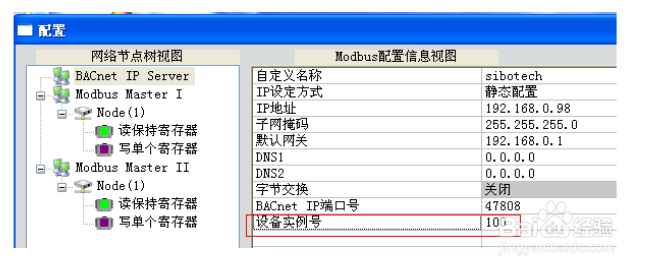

点击“搜索设备”，电脑通过网线将BAM-360的搜索上来后，鼠标选中该网关，点击“打开”按钮，选中自带的配置文件“BAM-360-Example.chg”，针对PM1200、PM5350、MC08、MC18、EM400-T、M102-M、EM PLUS各个仪表需要读取的数值，对出厂配置进行修改Modbus命令。命令配置好后下载到设备：

4/125/12

KEPServerEX软件的配置说明

首先将KEPServerEX_V5软件安装在PC机上（注意：需要选择全部安装或仅仅安装BACnet/IP驱动，否则BACnet IP 驱动将无法使用），安装时请将BACnet/IP驱动选中安装。（在建立工程文件之前，请将BAM-360设备通过以太网连接在该PC上。）建立KEPServerEX的工程主要分为两大步骤：

新建通道：New Channel，

新建设备：New Device，

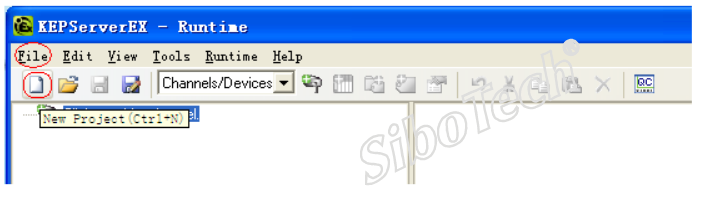

1、打开“KEPServerEX V5.X”软件，点击软件界面“File”-“New”或者工具栏上的“New Project”，或者直接点击空白处的“Click to add a channel”，新建一个新工程文件：

6/12

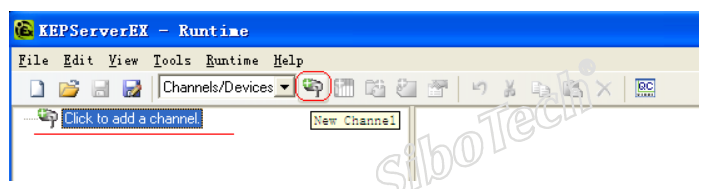

2、单击软件界面“Click to add a channel”或者工具栏上的“New Channel”，新建一个通道：

7/12

3、设置Channel name——输入一个Channel的名字，点击下一步

设置Device driver——在下图的Device Driver下拉列表中选择“BACnet/IP”，“Enable diagnostics”默认不选中，点击“下一步”

设置Device driver——在下图的Device Driver下拉列表中选择“BACnet/IP”，“Enable diagnostics”默认不选中，点击“下一步”

设置Network Interface——选择设备所用的网络适配器“Network Adapter”，默认选择“Default”选项，点击“下一步”：

8/12

设置Write Optimizations——对通道进行写优化设置，默认设置即可，点击“下一步”：

设置Non-Normalized Float Handling——非标准化浮点型处理，默认设置即可，点击“下一步”：

设置Network Settings，默认设置即可，点击“下一步”：

设置Foreign device，不用勾选，默认即可，点击“下一步”：

9/12

设置Advanced Setting——默认设置不选中即可，点击“下一步”

10/12

Summary——查看新建Channel的设置，点击“完成”：

用户可通过右键单击或者双击通道名来修改通道参数：

11/12

下面新建设备：New Device

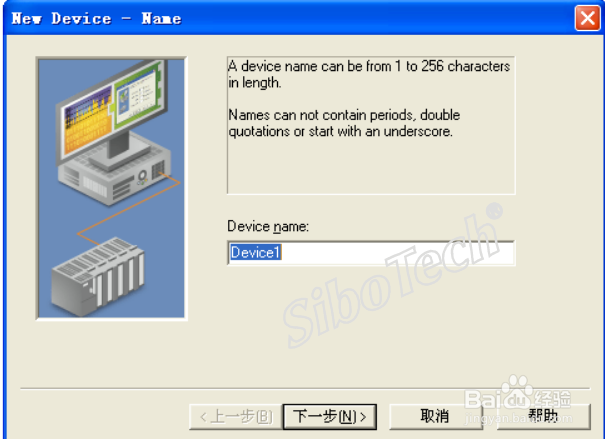

单击软件界面“Click to add a device”或者工具栏上的“New Device”，新建一个Device。设置Device name——输入Device的名称，点击“下一步”：

12/12

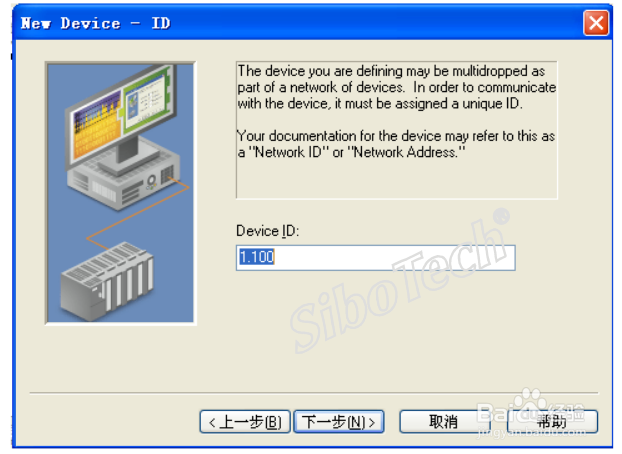

设置Device ID——该Device ID的填写格式为1.XXX。用户需要在XXX处填写实际连接设备的ID值。

注意事项

确保网络正常

确保软件配置正确
