CATIA 高级设计教程（带丝牙螺栓画法），很多朋友会画螺栓，但是不会画带丝牙的螺栓，今天教给想学习的朋友画法.工具/原料moreCATIA V521设计软件电脑一台方法/步骤1/14分步阅读

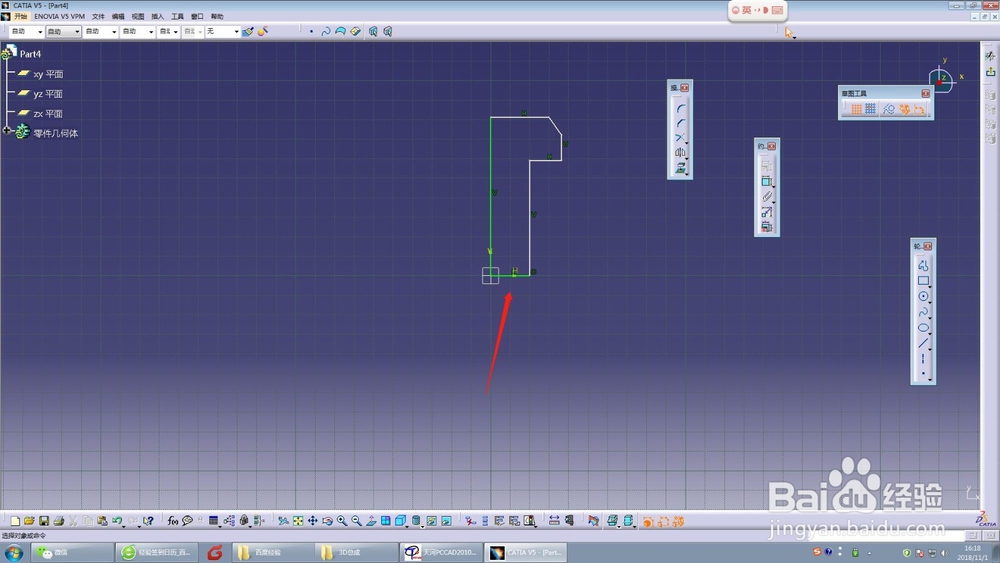

第一步，打开CATIA V521设计软件，进入草图设计模式，绘制如图的2D图.

2/14

第二步，对绘制的2D图进行全部尺寸约束，如图示.

3/14

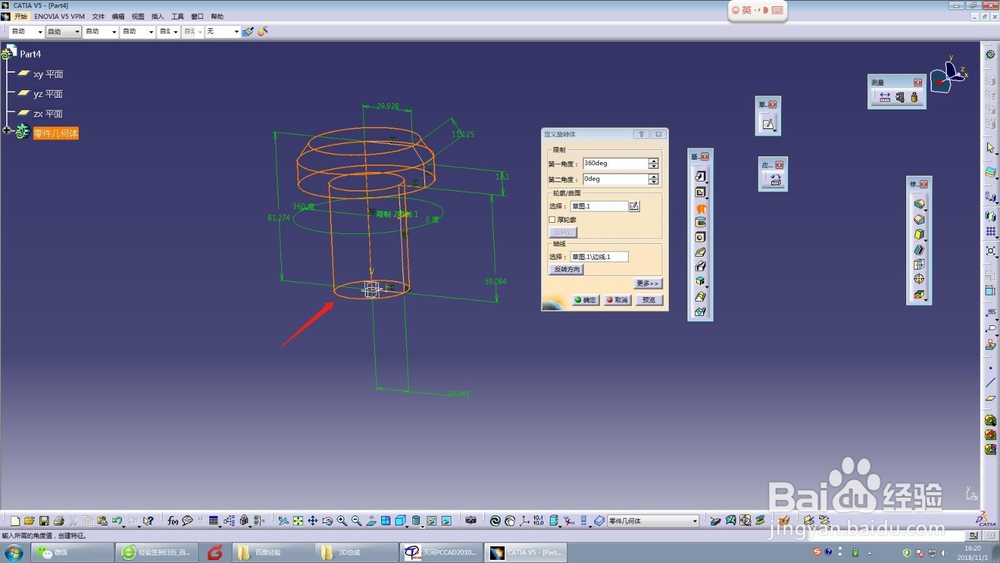

第三步，退出草图模式，进入实体设计模式，选择旋转体命令，并按图示参数进图设置.

4/14

第四步，点击零件平面，再次进入草图设计模式.

5/14

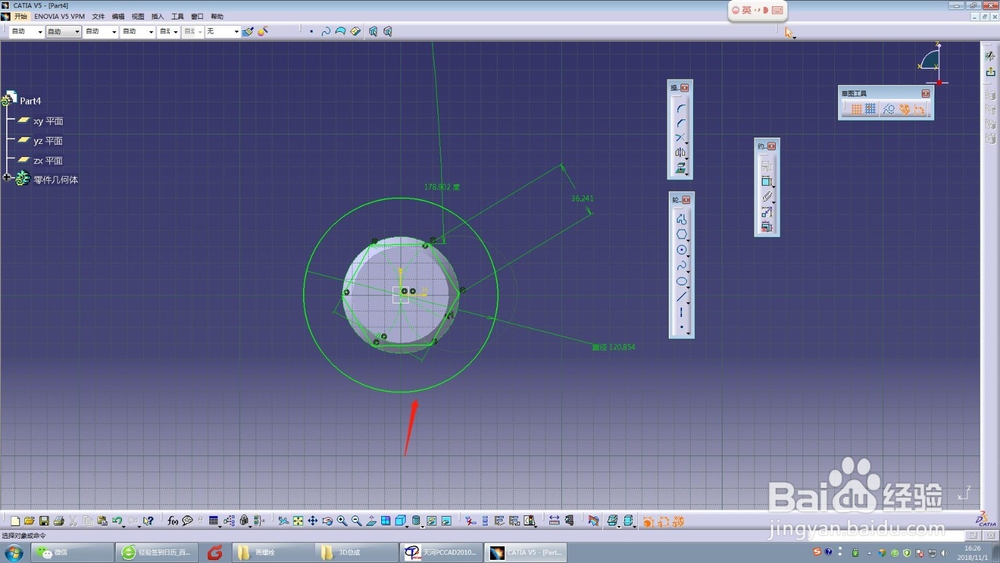

第五步，选择六边形命令，圆形命令，分别绘制六边形和圆形，并进行尺寸约束.

6/14

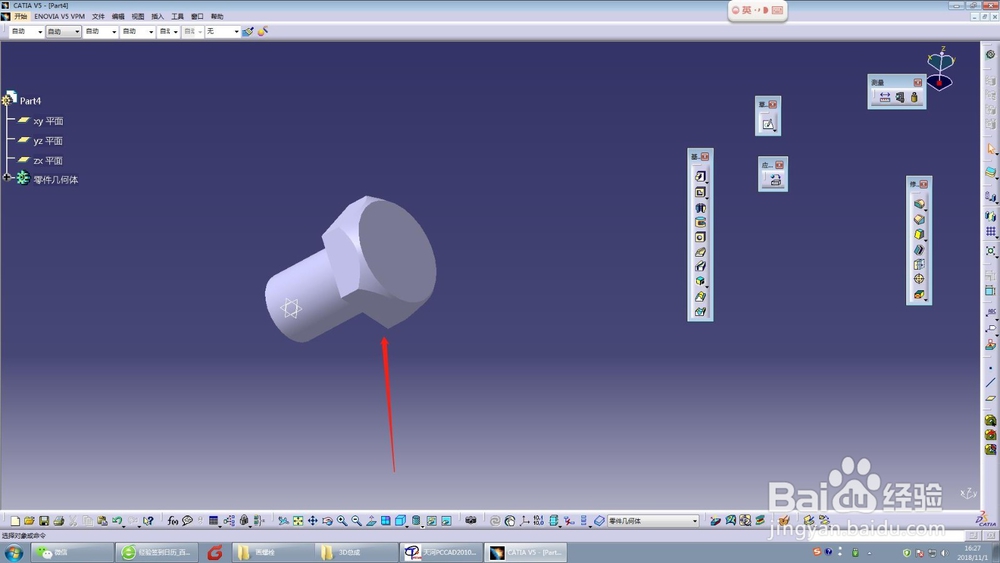

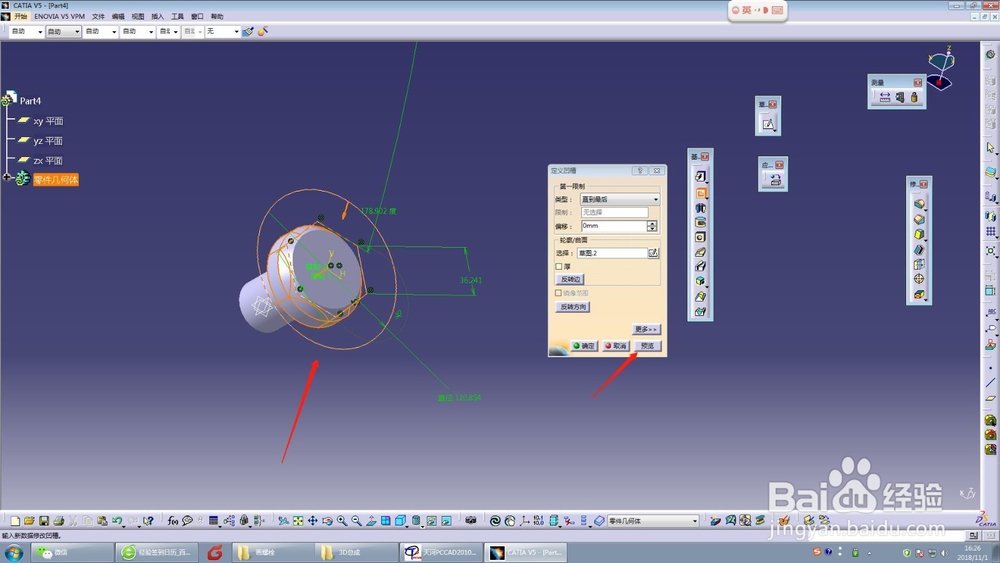

第六步，退出草图设计模式，再次进入实体零件设计模块，选择凹槽命令，对螺栓头部进行凹槽设计.

7/14

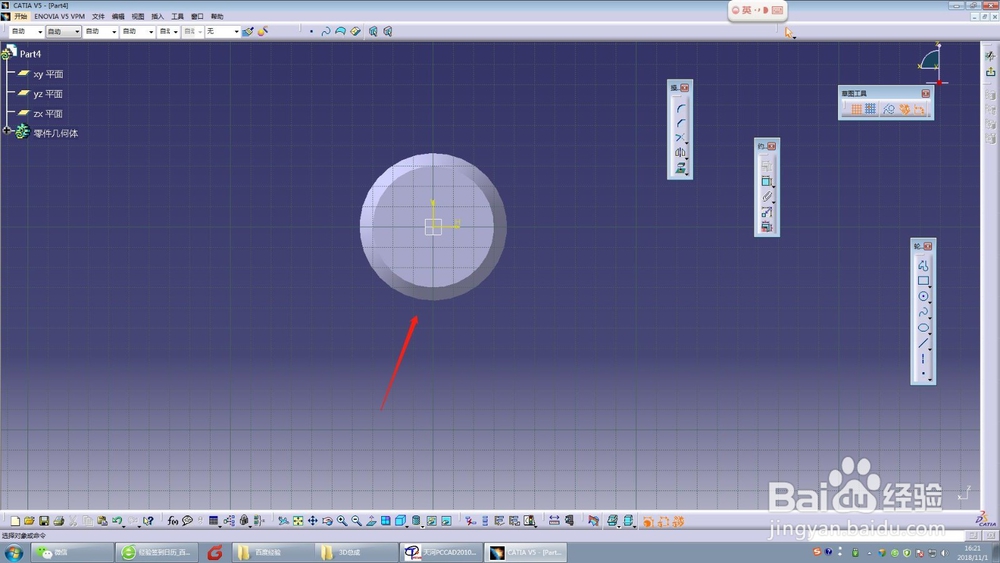

第七步，预览我们的螺栓初步形状，如图示，很多朋友设计到这里就不会画丝牙了，请往下看.

8/14

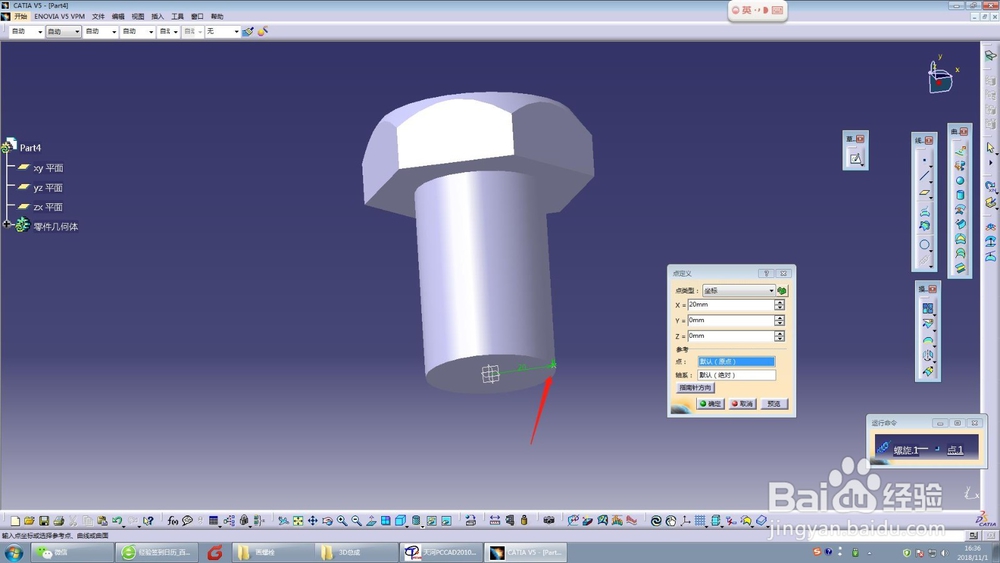

第八步，进入线框和曲面设计模块，选择点命令，绘制点，如图示.

9/14

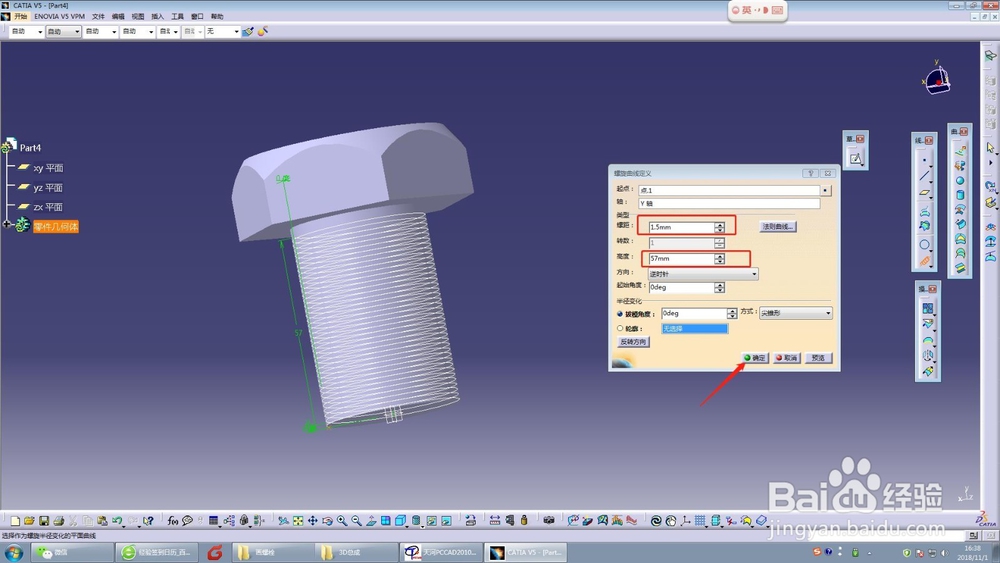

第九步，再选择螺旋曲线命令，以点为起点进行绘制曲线.如图示.

10/14

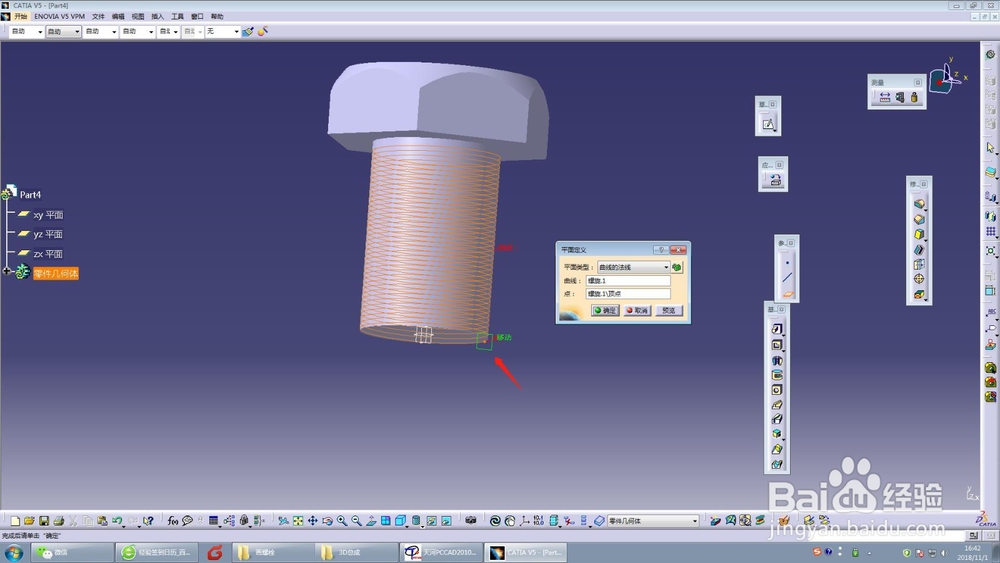

第十步，选择平面命令，如图示，绘制一个平面.

11/14

第十步，进入草图设计模式，绘制一个三角形.

12/14

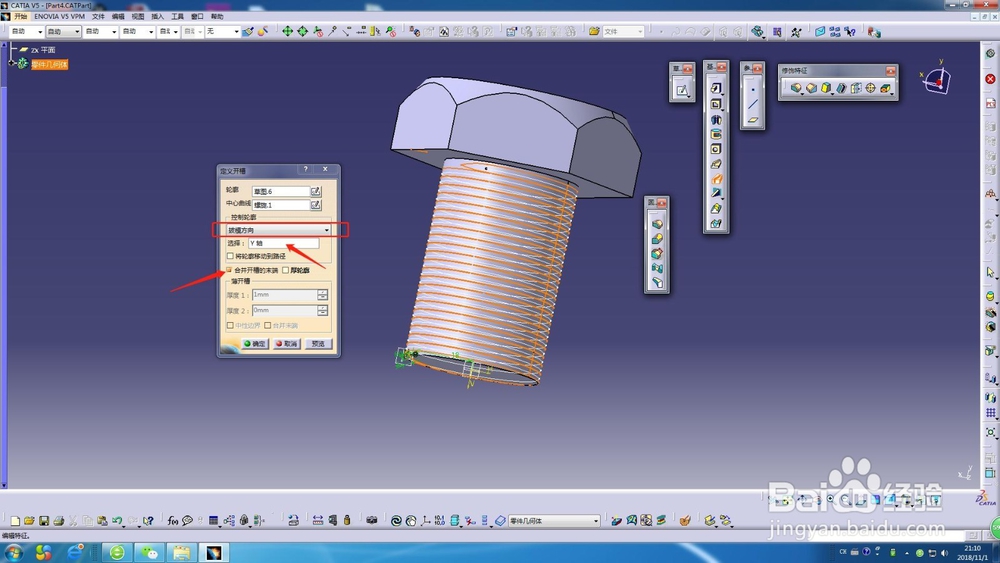

第十二步，再次进入实体设计模式，选择开槽命令.

13/14

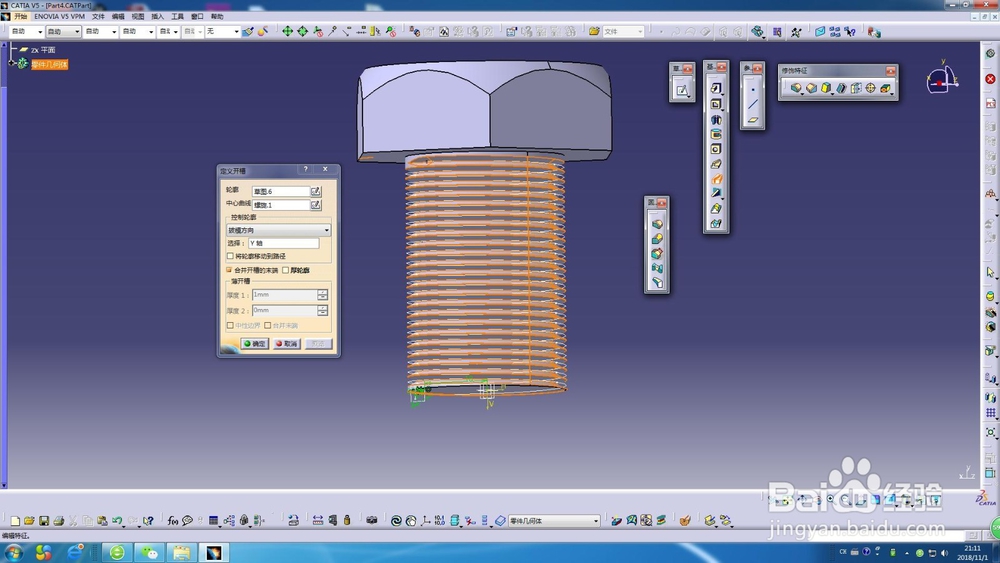

第十三步，预览开槽效果.

14/14

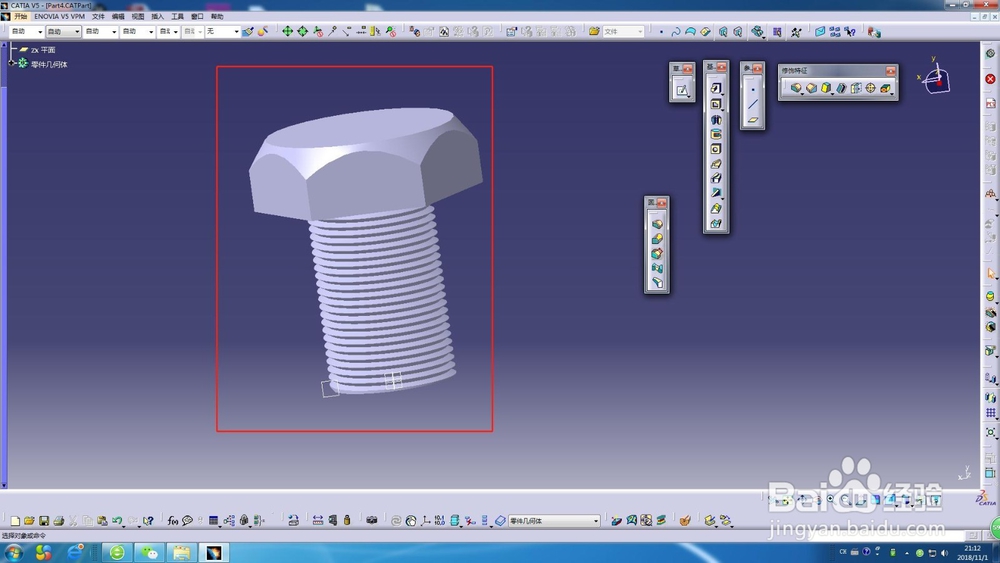

最后一步，完成我们的螺栓绘制（带丝牙）.这样就可以发给厂家制作了.
