订阅CAD中如何对两切点位置的切线进行快速绘制？
来源：网络收集 点击： 时间：2024-04-30【导读】：
一般知道了切线的一个端点那另一个点在圆弧或圆的切点处的位置通过对象捕捉都能快速捕捉到，如果是画两个圆的切线，两个切点位置都不好确定时如何快速捕捉到准确的切点呢？工具/原料more电脑一台CAD软件（2018版）方法11/3分步阅读
2/3
3/3
方法21/3
2/3
3/3
注意事项
快捷键L开始画直线，指定切线的第一点时在命令行输入tan。
2/3输入tan回车后会有提示，并按提示在相应的圆上切点附近位置点击一下。

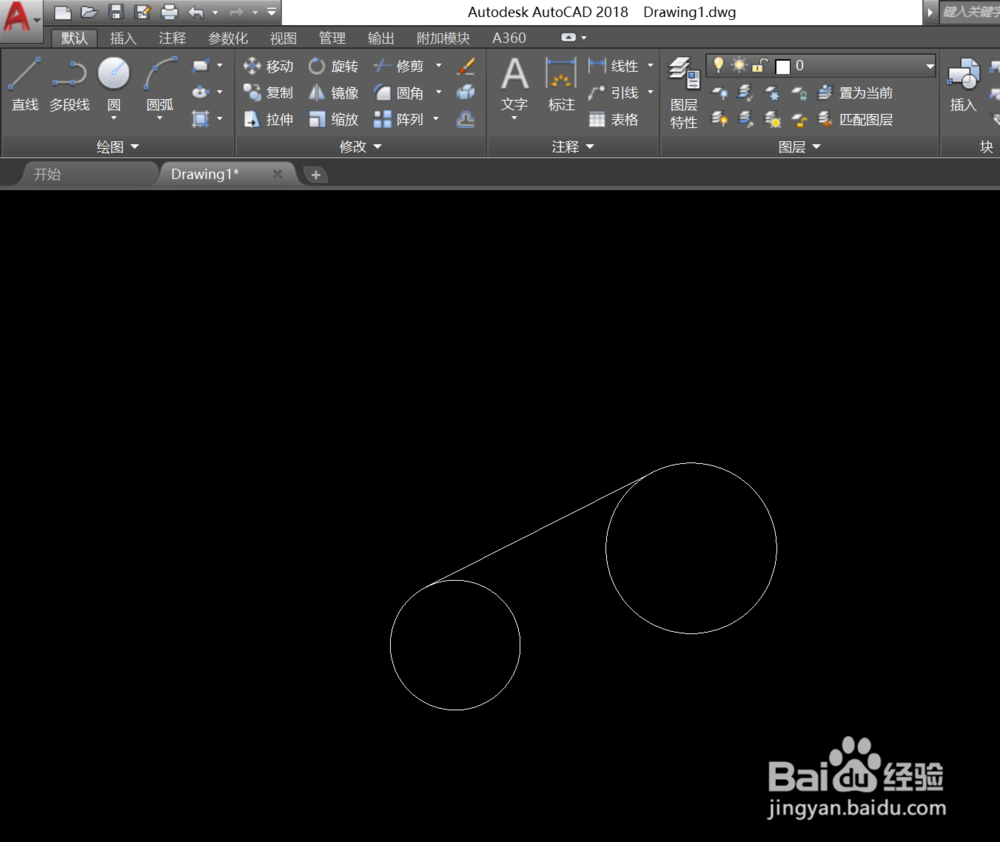

3/3按命令行提示选择第二点时，同样先在命令行输入tan并回车后在另一个圆上切点附近选择一点；最后成品图如下图所示

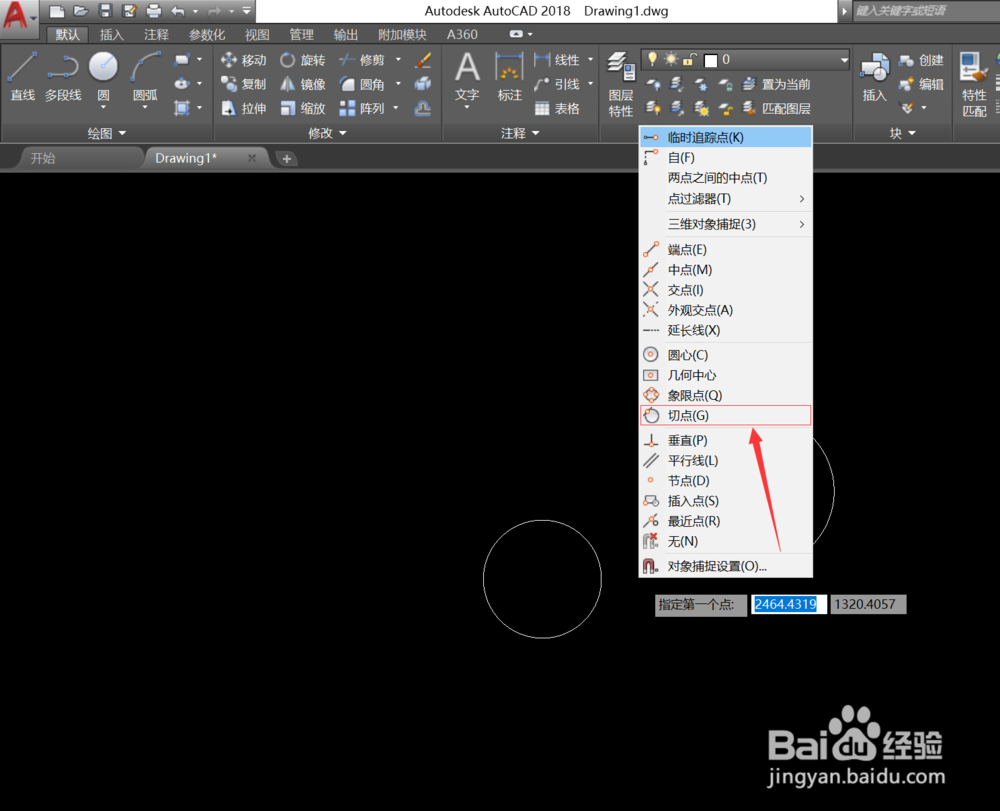

方法21/3快捷键L开始画直线，选择直线起点前按住“shift”并点击鼠标右键选择“切点”

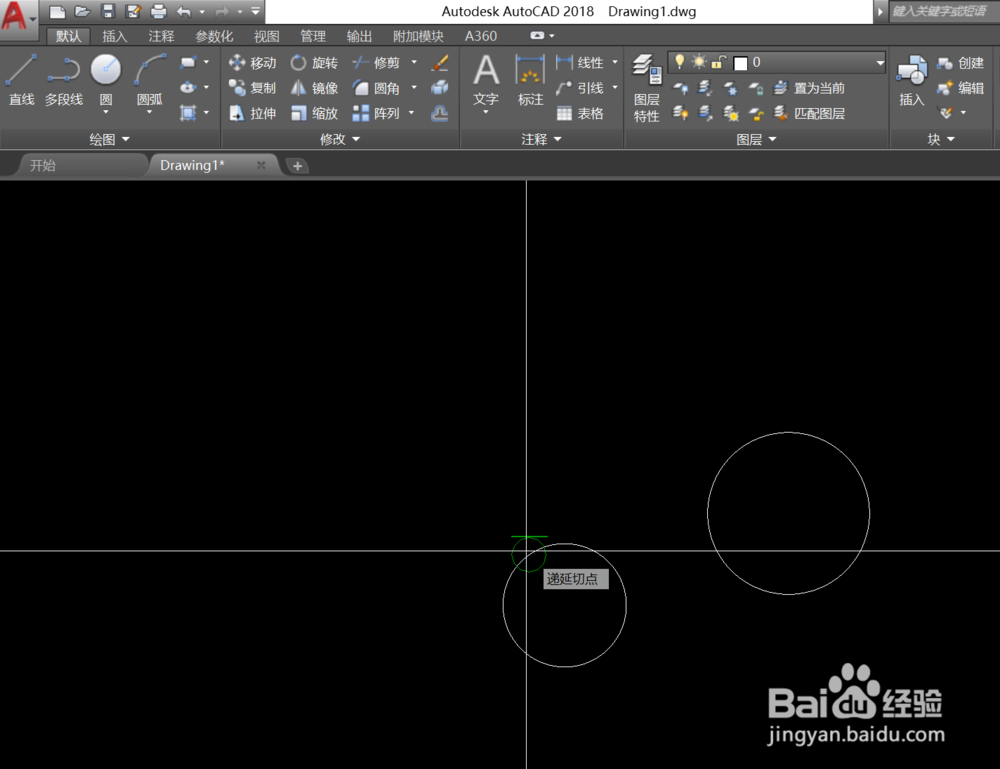

2/3按提示在圆上切点附近选择一点。

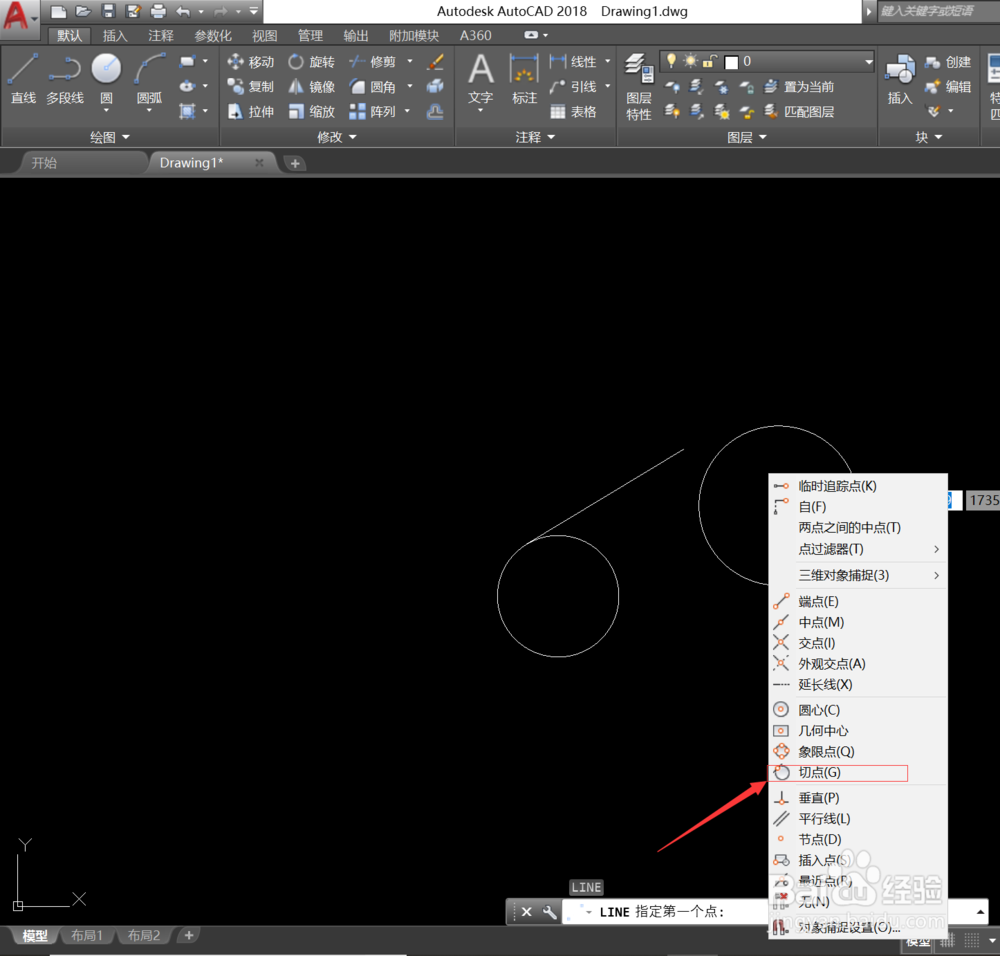

3/3选择直线的下一点时，同样的按住键盘上的“shift”并点击鼠标右键选择“切点”，在另一个切圆上切点附近选择一点作为递延切点，操作完成后成品如下图所示。
注意事项第二种操作起来会更方便一些。
