ArcGISDesktop是GIS专业人士进行地理信息编辑、使用和管理的主要产品。本文将展示如何利用91卫图助手来下载GoogleEarth高程数据，并在ArcGIS中进行地形分析，本节主要包括以下内容：1：DEM应用之生成阴影图2：DEM应用之通视分析3：DEM应用之剖面分析工具/原料more 91卫图助手ArcGIS方法/步骤1/15分步阅读

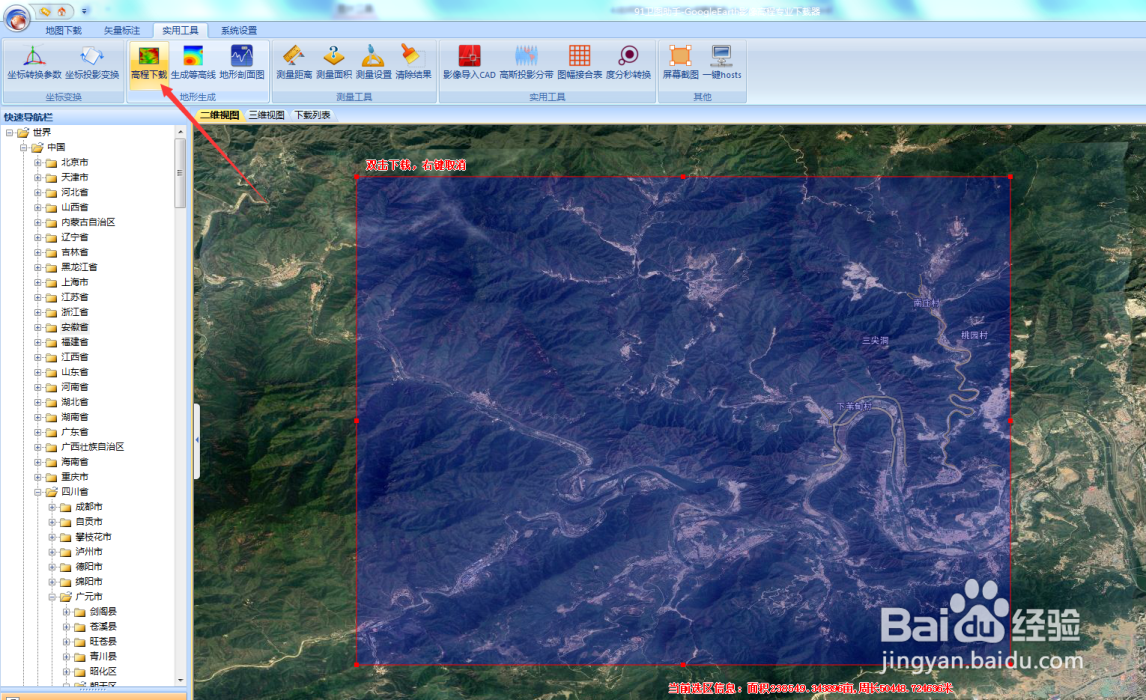

启动91卫图助手，点击高程下载，拉框选择范围，选择下载区域

2/15

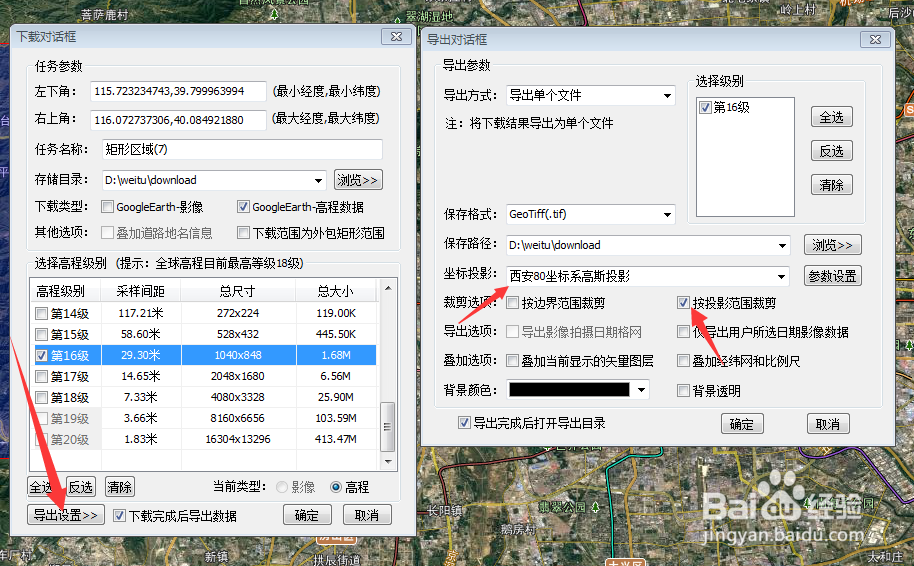

双击下载区域，选择下载级别，然后点击导出设置，选择80坐标系高斯投影（可根据自己的实际需要选择），同时勾选按投影范围裁剪，设置好以后，点击确定，开始下载

3/15

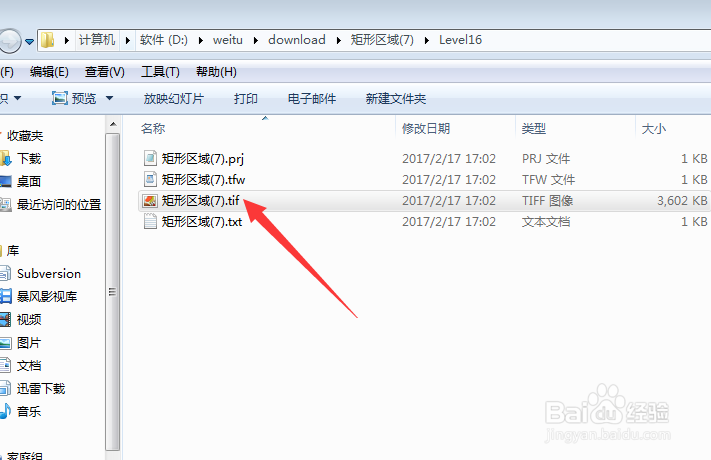

下载完成会弹出结果文件所在文件夹，打开软件，可以看到下载结果文件，默认为tif格式

4/15

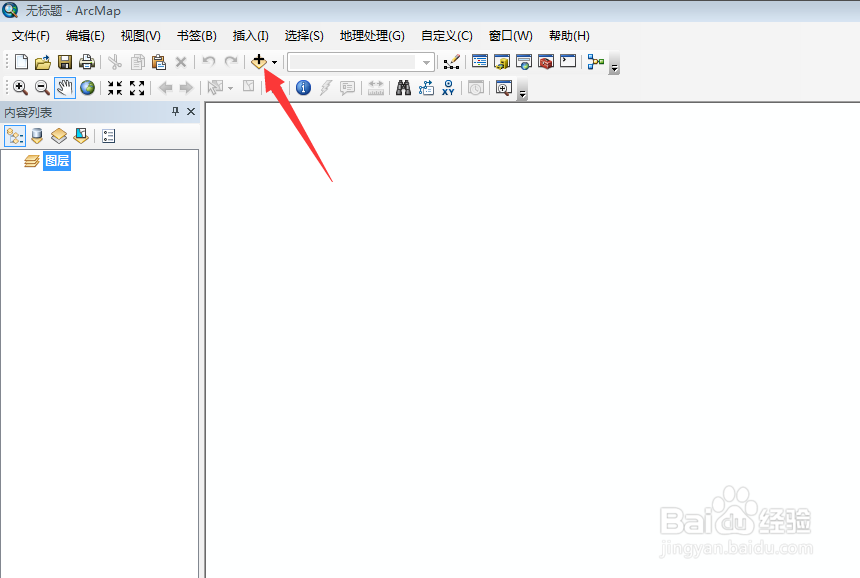

启动ArcGIS，点击添加数据

5/15

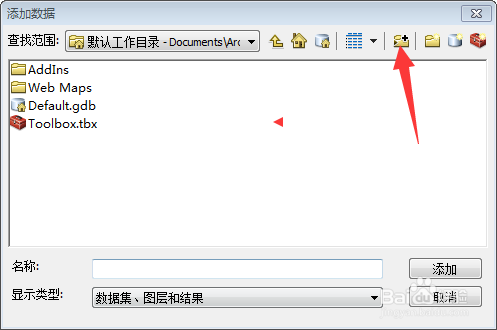

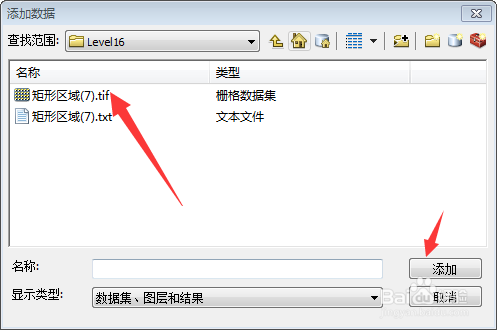

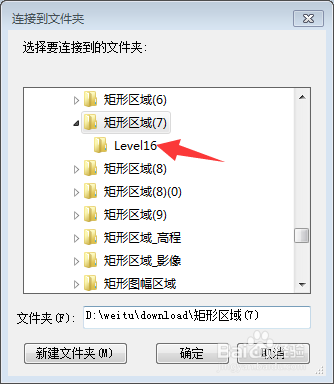

选择下载高程所在文件夹，添加高程数据

6/15

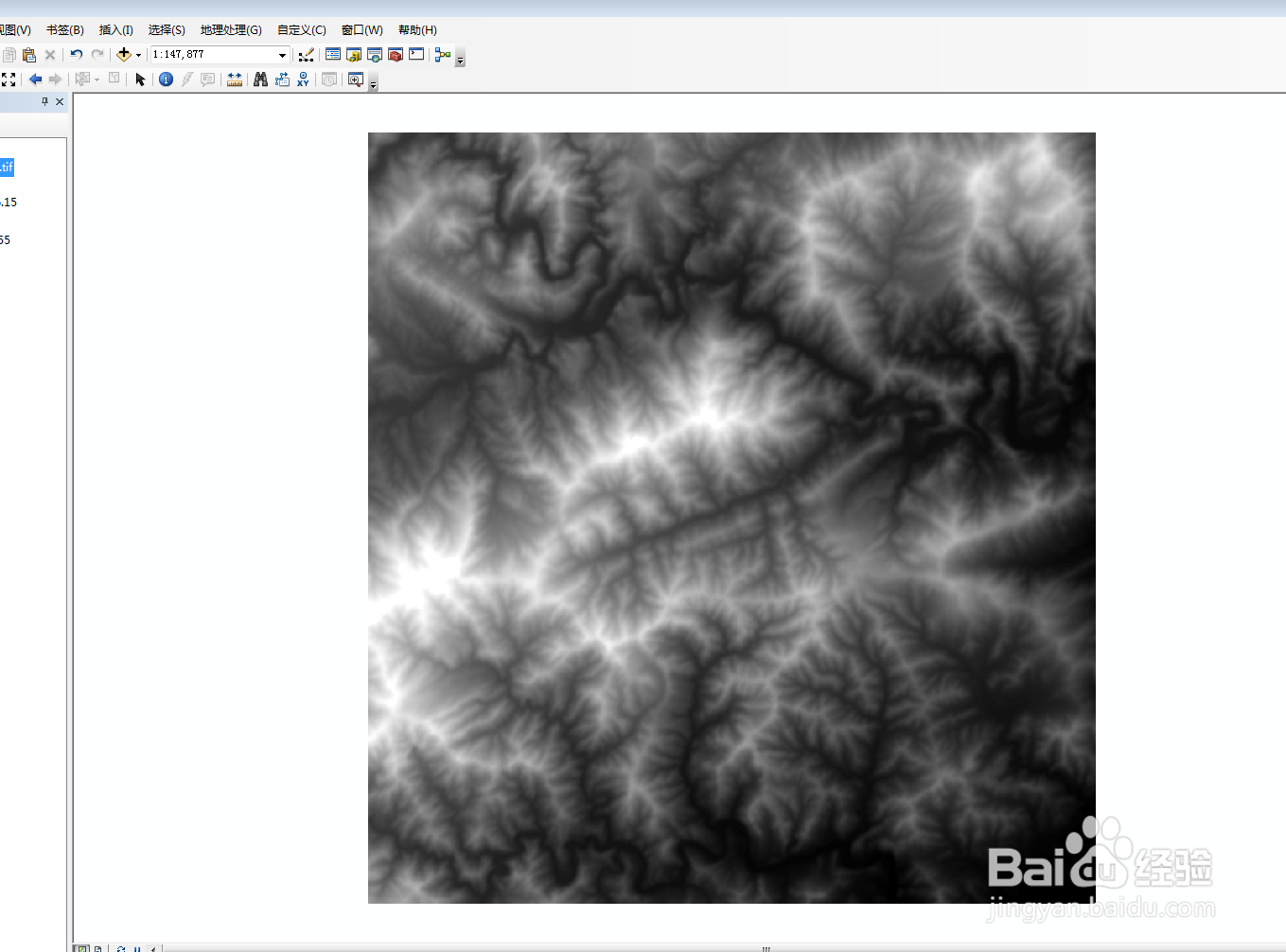

点击添加以后，数据就加载进来了，如下所示：

7/15

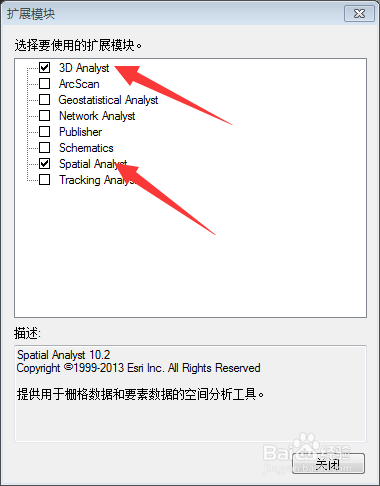

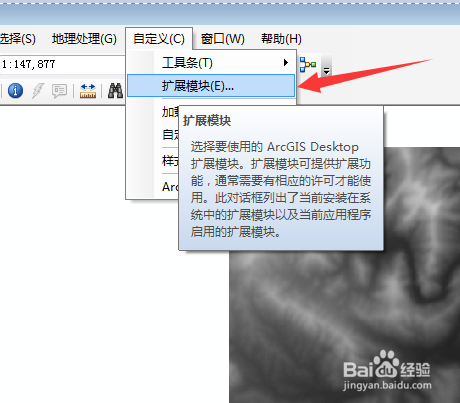

要进行地形分析，必须激活arcmap的扩展模块，点击菜单【自定义】——【扩展模块】，勾选3DAnalyst和Spatial Analyst。

8/15

DEM应用之生成阴影图

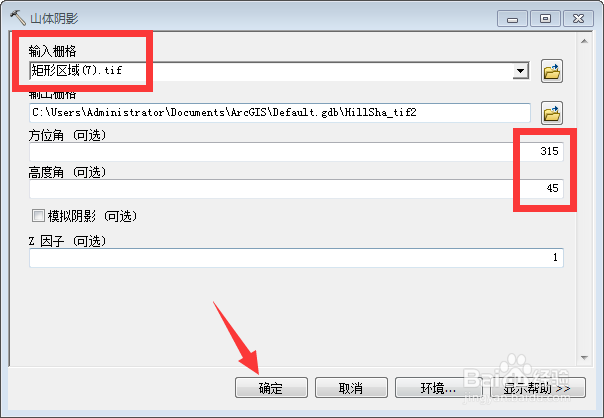

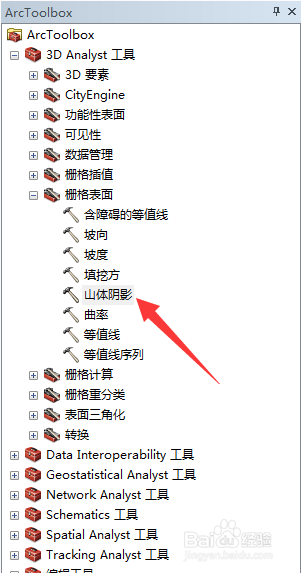

打开【ArcToolbox】工具箱，执行命令———— ，按下图所示指定各参数

9/15

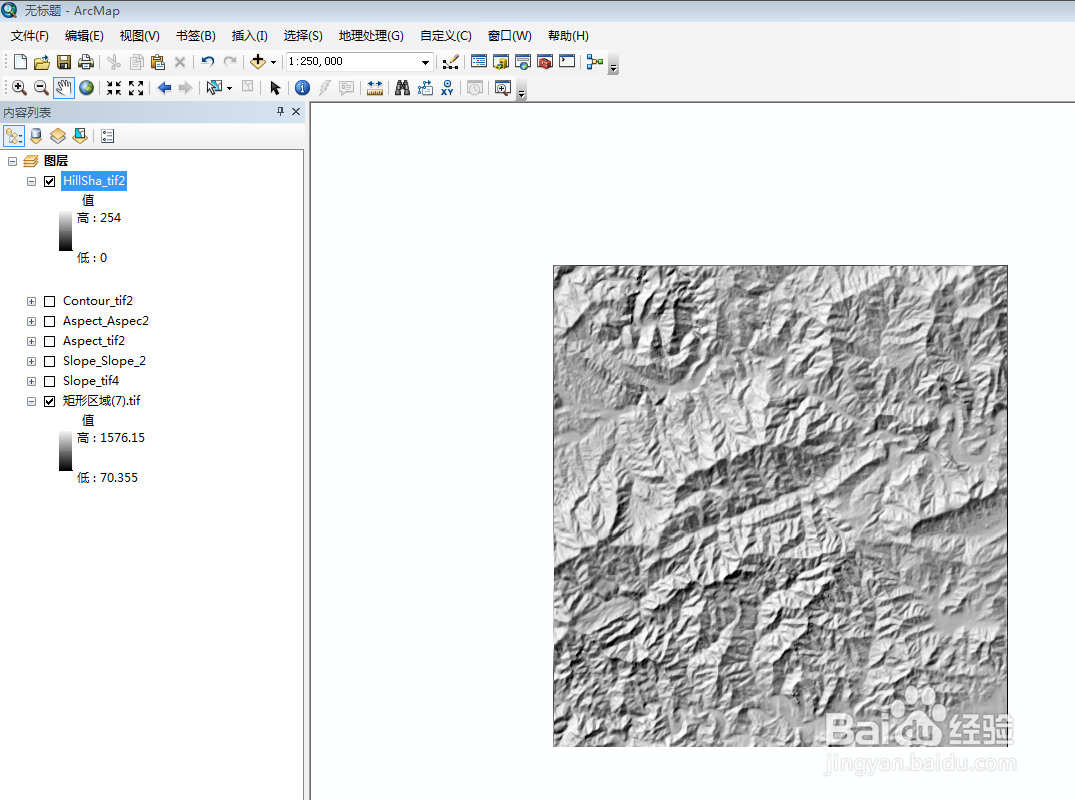

执行后生成地表阴影栅格：:

10/15

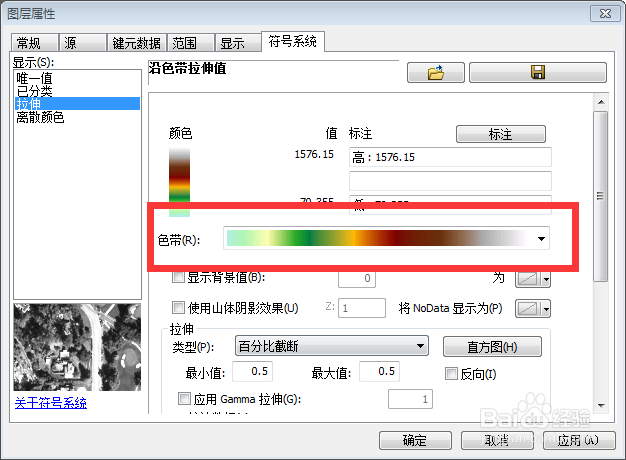

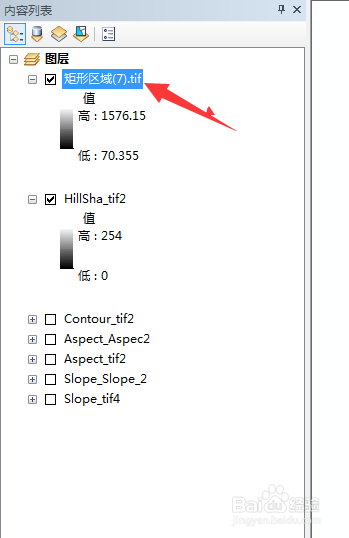

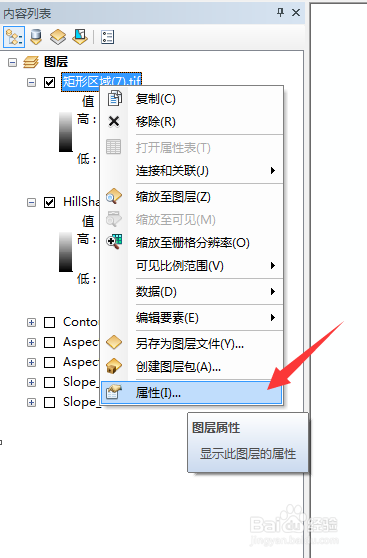

下面进行【DEM渲染】，关闭除和以外所有图层的显示，并将置于之上，右键点击，在出现的右键菜单中执行，在对话框中，参照下图所示设置选项页中颜色。如图：

11/15

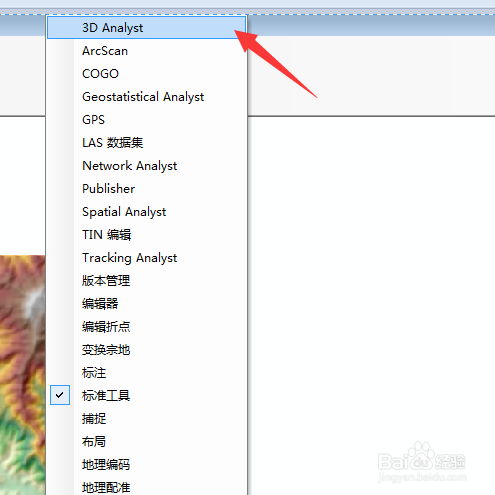

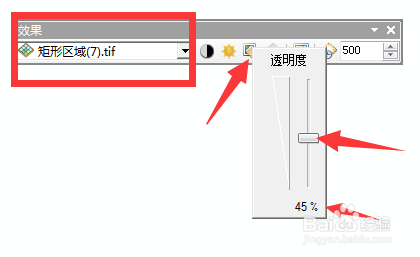

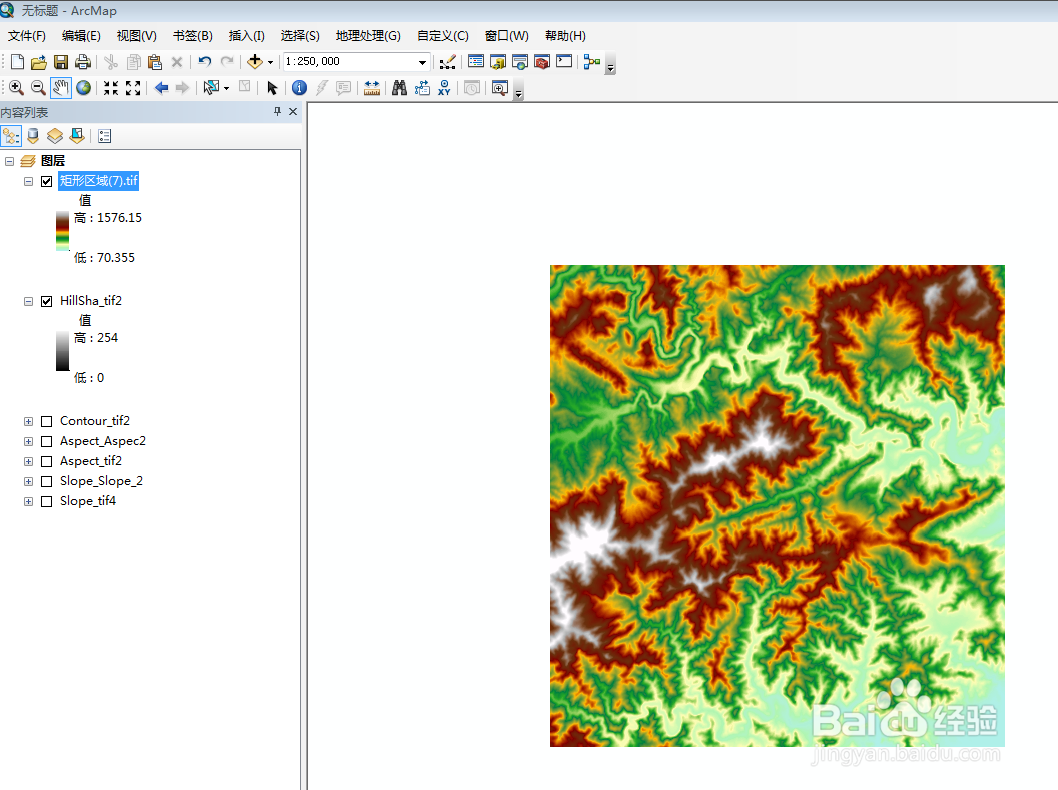

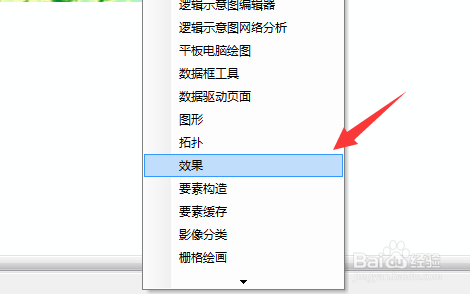

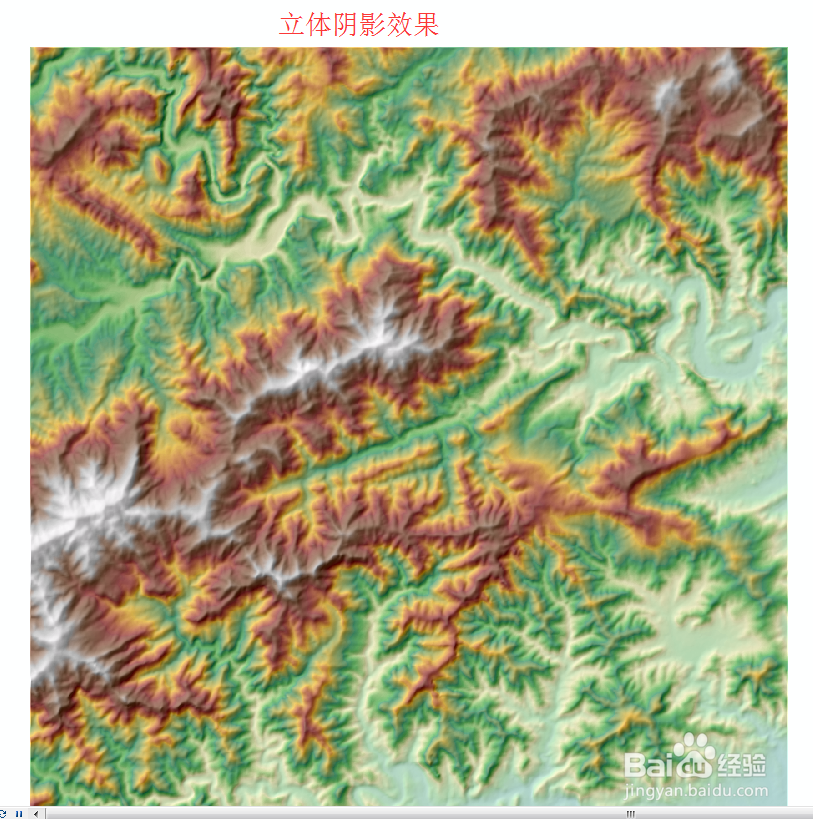

在工具栏空白处右键，打开工具栏，如下图所示，设置栅格图层的透明度为：左右，结果如图：

12/15

DEM应用之通视分析

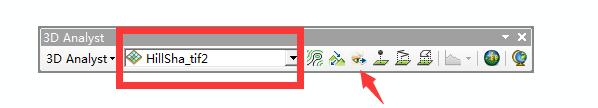

数据使用上一步骤的结果！在上一步的基础上进行。打开工具栏，从工具栏选择(Line of sight)工具，如图：

13/15

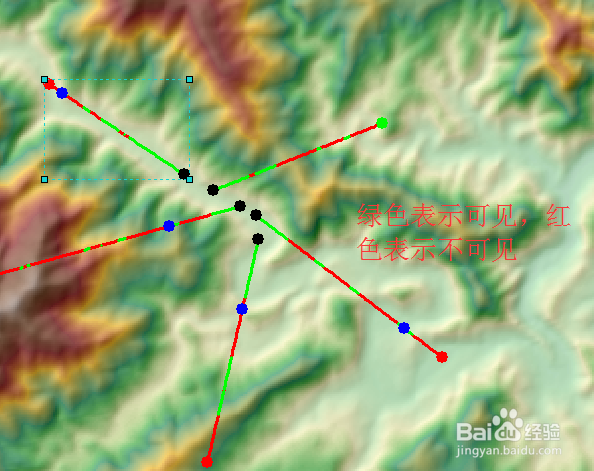

在出现的对话框中输入和,即距地面的距离，如图：在地图显示区中从某点沿不同方向绘制多条直线，可以得到观察点到不同目标点的通视性，绿色表示可见，红色表示不可见

14/15

DEM应用之剖面分析

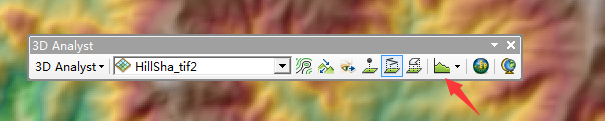

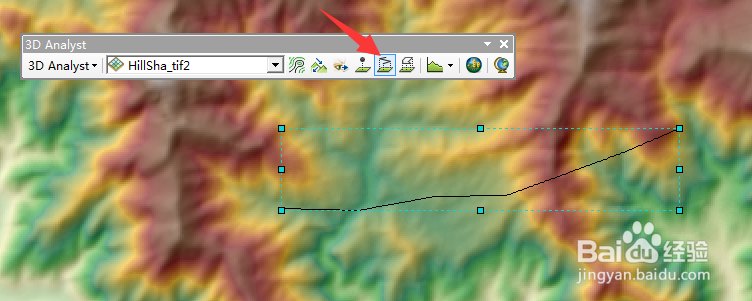

打开工具栏，点击工具，跟踪一条线段，这条线段可以从DEM:中得到高程值

15/15

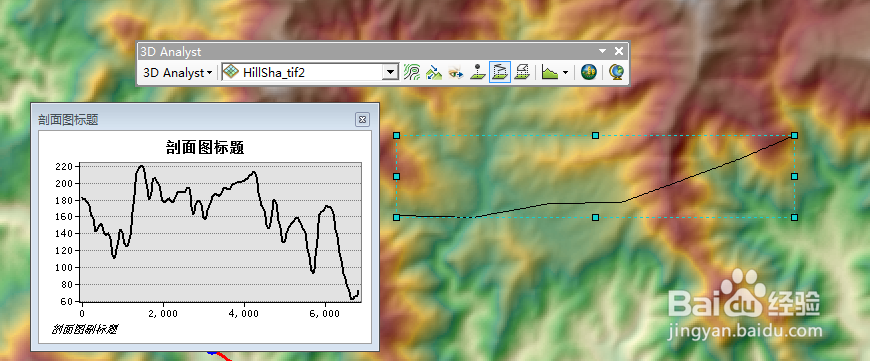

点击按钮，得到上一步所生成的3D线段的剖面图
