订阅CREO曲线阵列：解决阵列不按照预定曲线进行问题
来源：网络收集 点击： 时间：2024-05-01【导读】：
CREO在进行曲线阵列的时候，阵列结果不是按照绘制的曲线进行的工具/原料moreCREO5.0软件电脑方法/步骤1：创建实体1/3分步阅读
2/3
3/3
方法/步骤2：进行阵列1/6
2/6
3/6
4/6
5/6
6/6
注意事项
创建完成实例分析：
在四方体的壁上拉伸出一个矩形窗口，然后沿着矩形的四周进行阵列
2/3实体创建：
首先拉伸出一个矩形实体，然后做一个薄壁特征

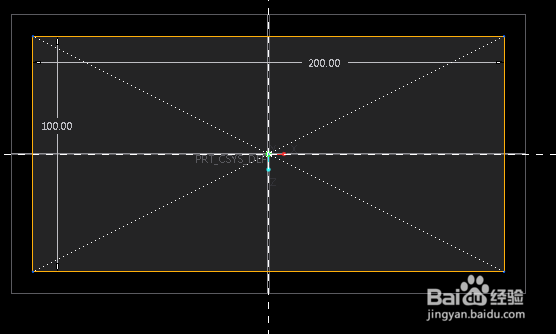

实体尺寸：100*200

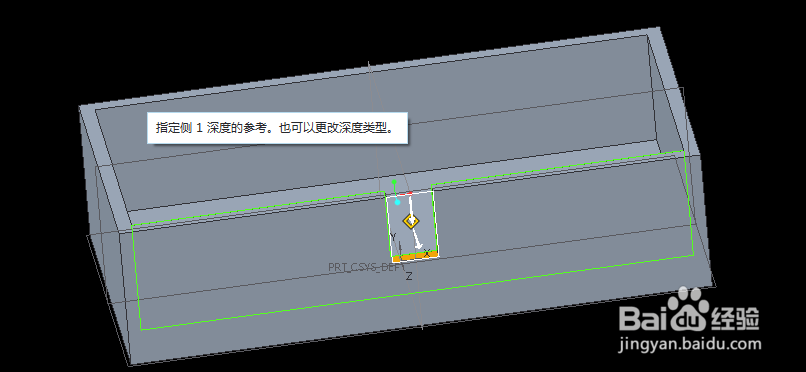

3/3拉伸高度随便定一个：50

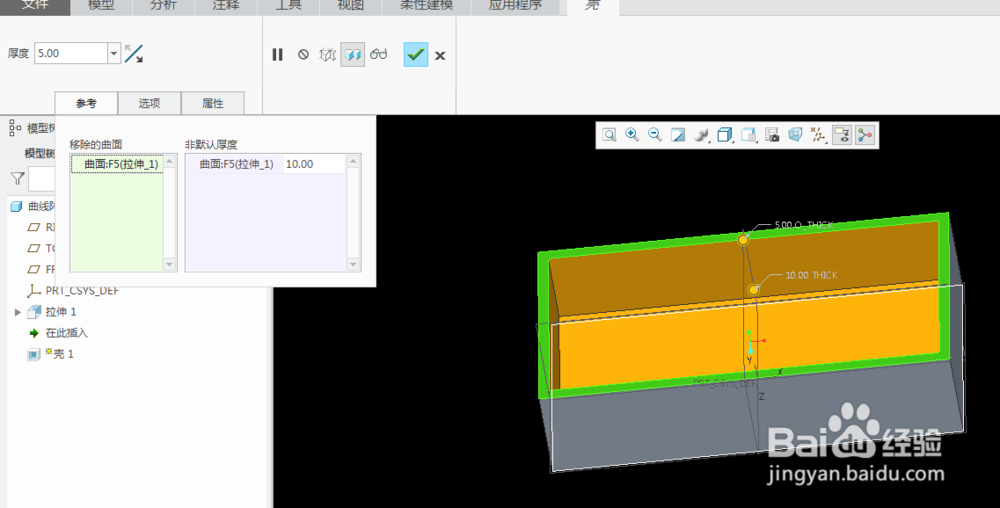

做一个薄壁特征

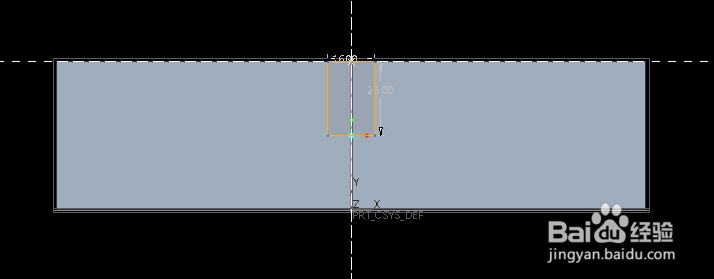

方法/步骤2：进行阵列1/6在外壁上拉伸出窗口：尺寸16*25，然后去除材料
2/6然后开始进行阵列，选择曲线阵列，然后绘制曲线

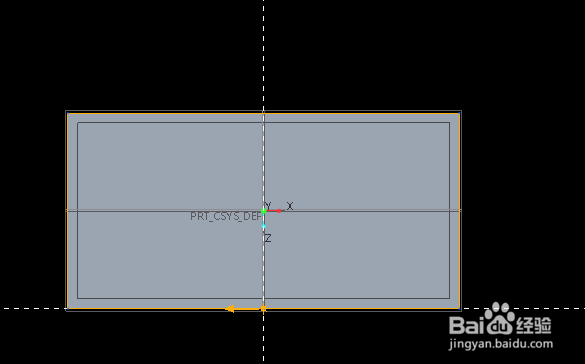

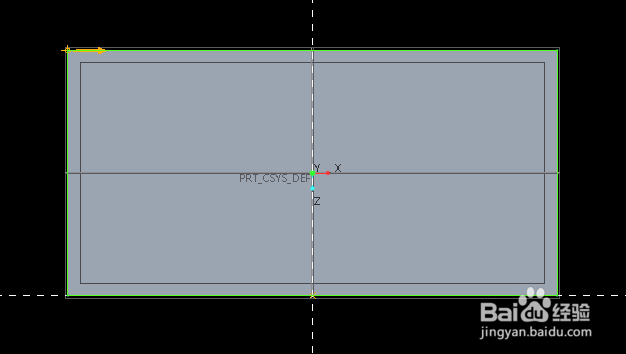

绘制的曲线是矩形实体的外轮廓

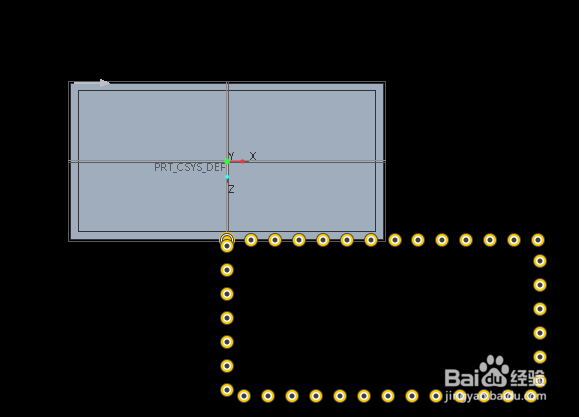

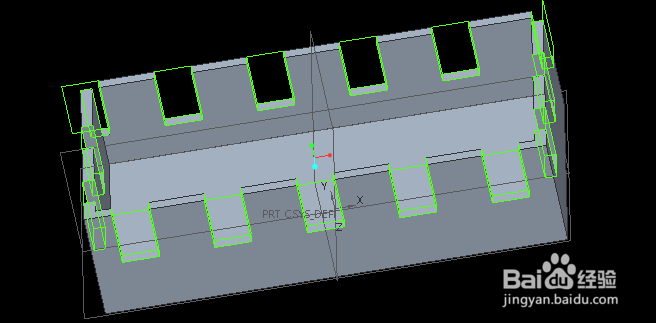

3/6然后可以看到结果不是设想的围绕着矩形外边进行阵列

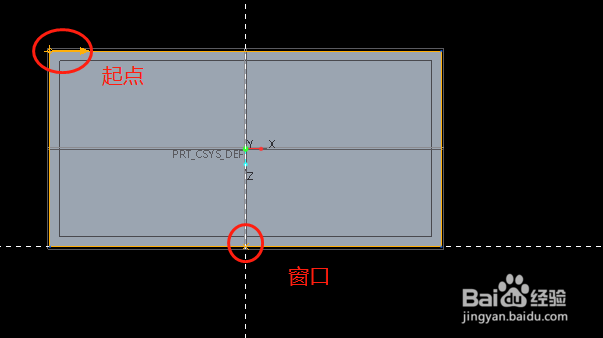

4/6原因是因为起点设置的位置不多，起点位置没有和窗口的位置重合

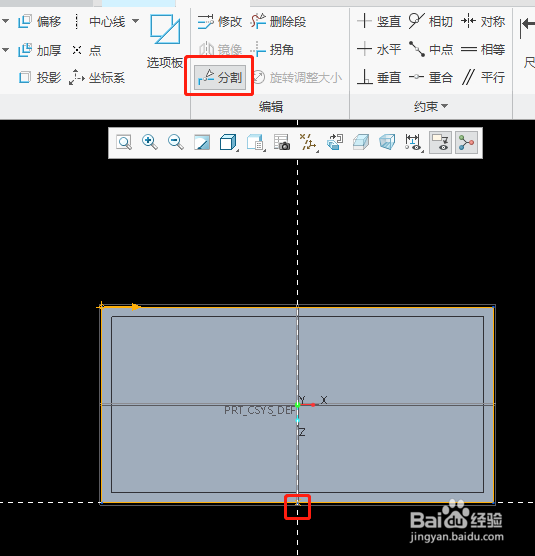

5/6解决方法：使用分割指令，在窗口位置添加一个分割点，然后设置成起点

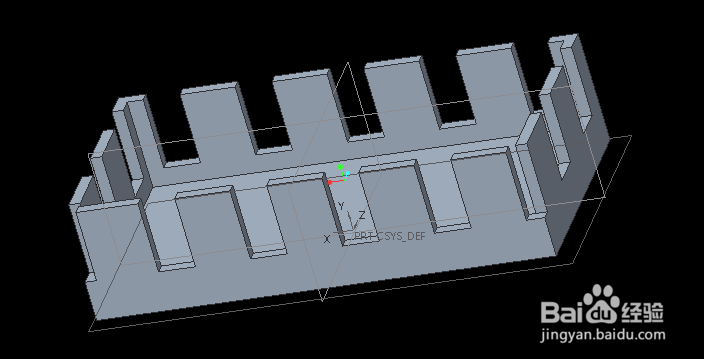

6/6设置后生成的效果，按照矩形轮廓进行阵列

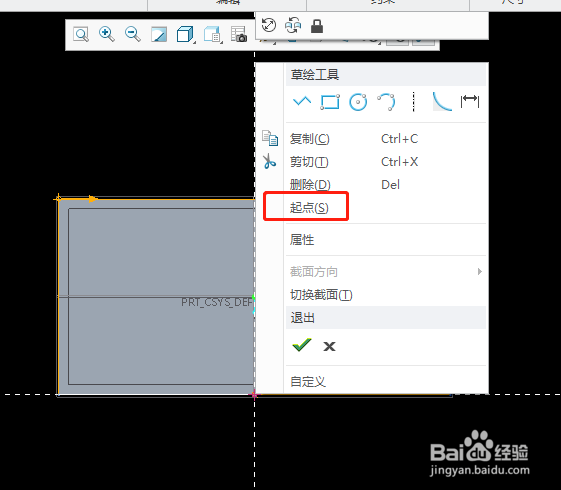

注意事项设置起点的时候，需要先点击分割出来的点，然后右键
