SolidWorks作为机械工程三维建模软件中使用非常广泛的一个软件，功能强大，简单易学，操作方便，对于每一个工程师或设计师来说都是必须掌握的必不可少的一个软件。在绘制草图时也会经常用到圆周草图阵列的命令来绘制多种图形。工具/原料moreSolidWorks 2014电脑方法/步骤1/6分步阅读

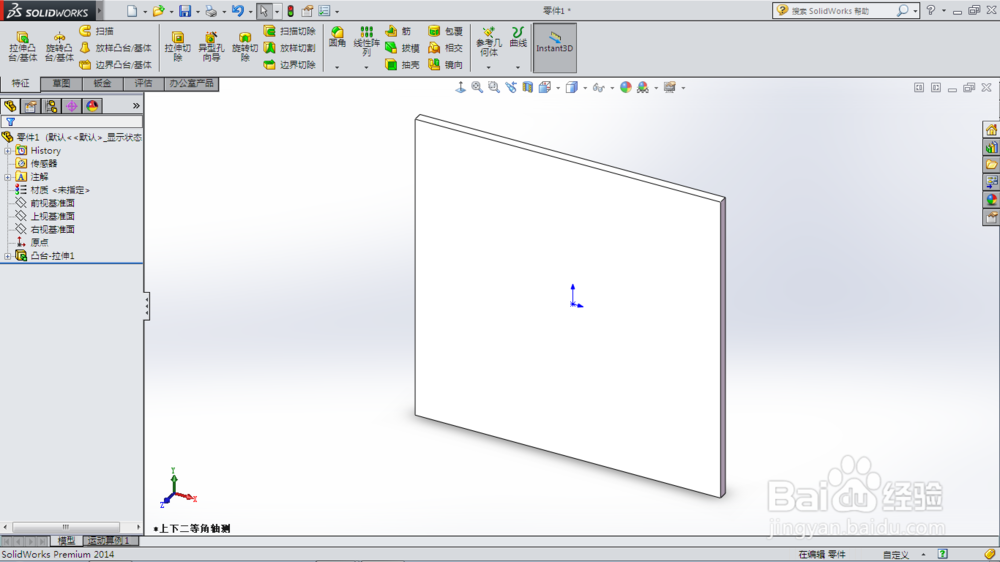

新建一个零件模型，尺寸100mm×100mm，厚度3mm。

2/6

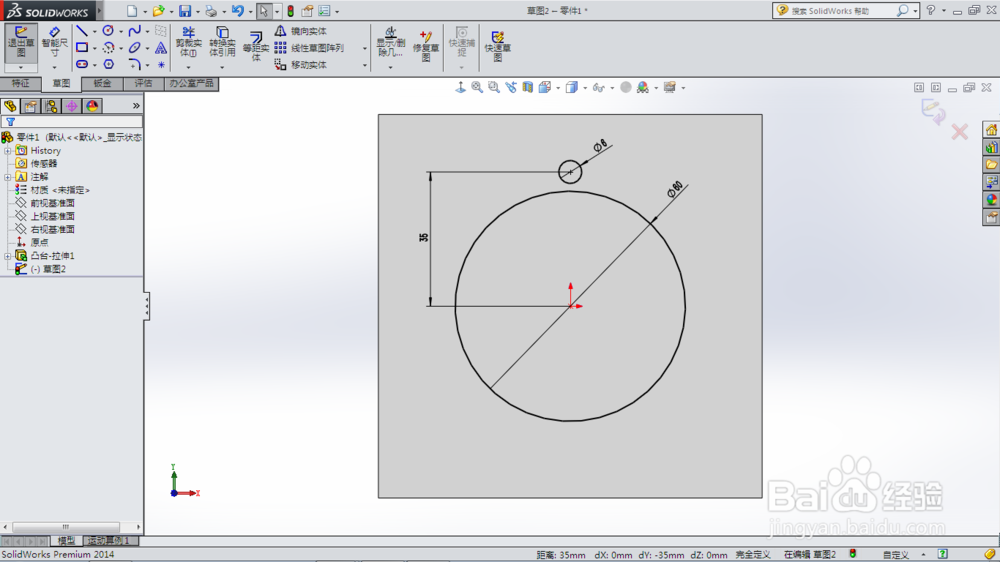

在该零件板面上新建草图，圆周阵列直径为6mm的小圆，标注好尺寸。

3/6

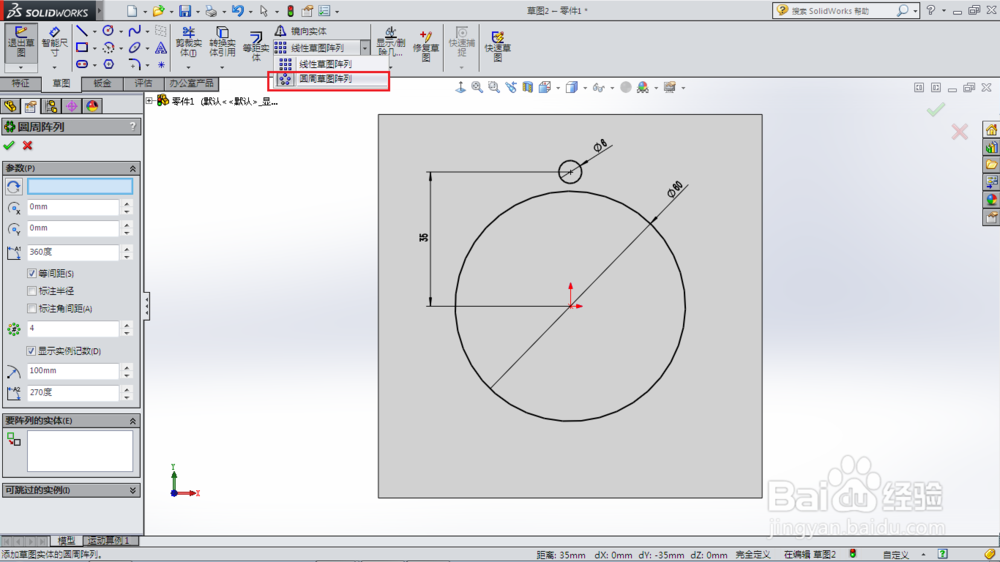

点击线性草图阵列旁边的小三角形，选择圆周草图阵列命令。

4/6

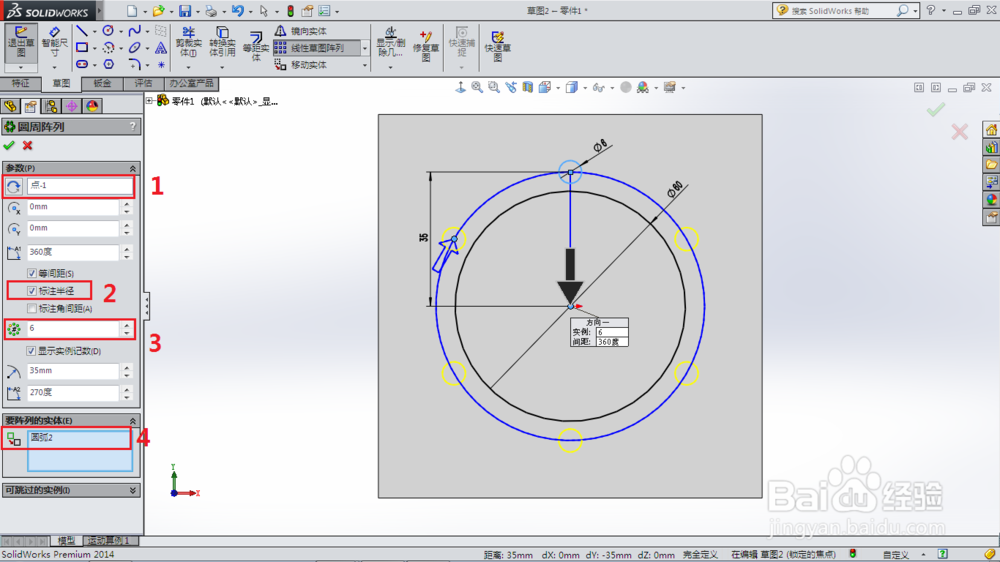

先选择围绕圆周阵列的中心点，点击直径为100mm的圆心作为中心点。勾选标注半径，阵列实体个数根据实际选择，再单击已经绘制好的小圆作为阵列的实体。

5/6

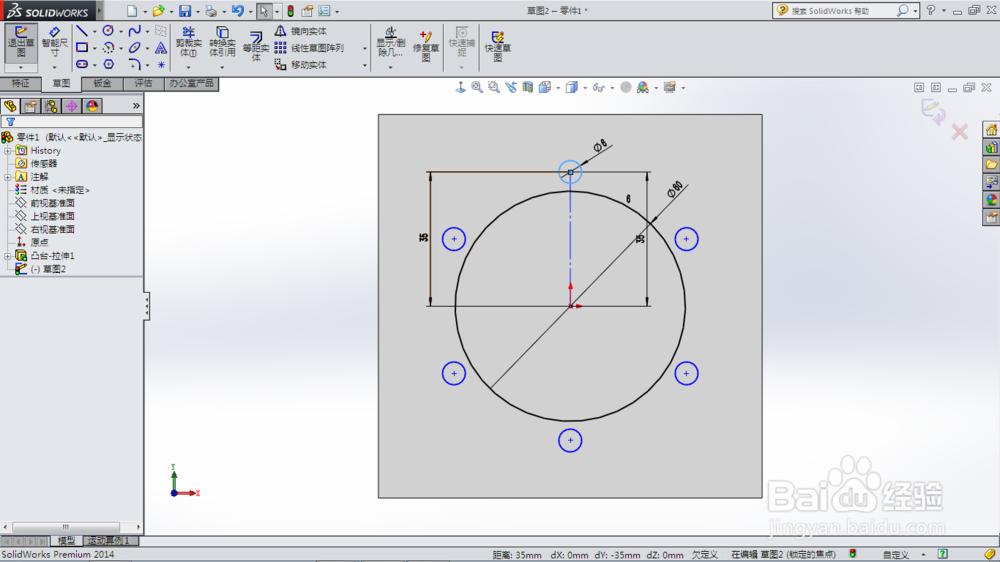

点击确定按钮，就得到草图形状。

6/6

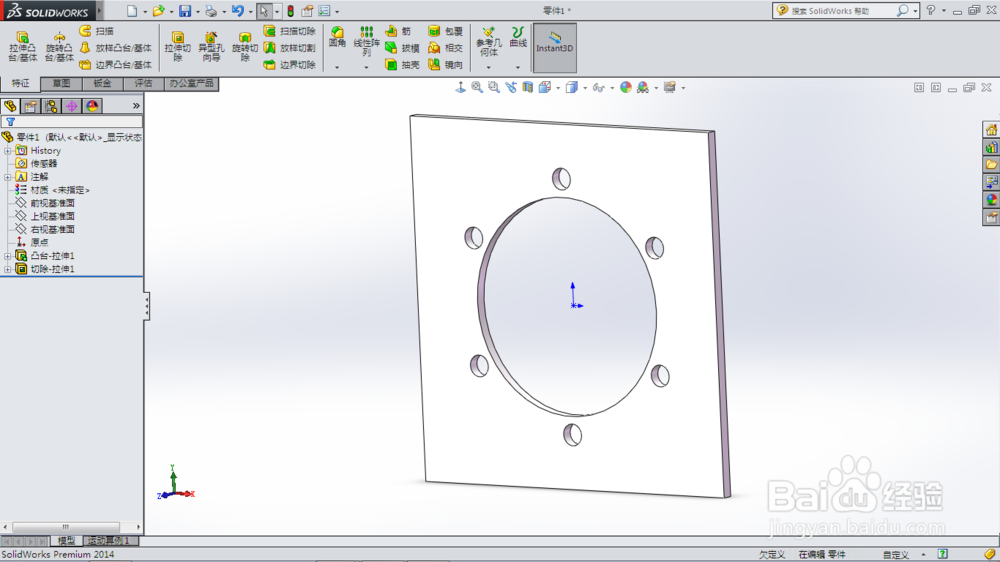

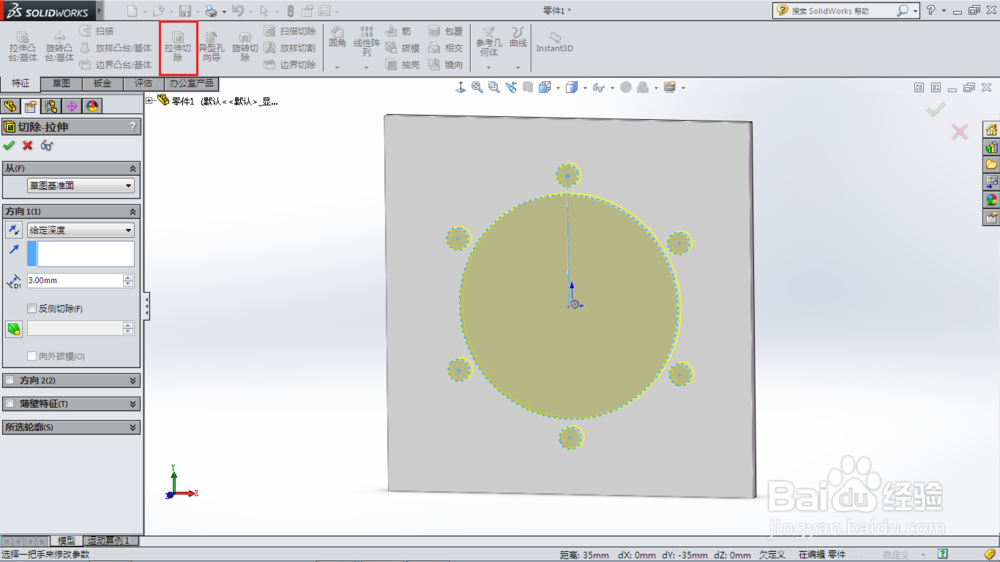

退出草图命令，用拉伸切除命令，点击草图，再点击确定就完成了。

注意事项

圆周命令中心点可以鼠标点击确定位置，也可以输入中心点坐标值。
