如果你想要使用CAD绘制一个插槽，那以下的经验会对你有所帮助。品牌型号：HP笔记本系统版本：CAD方法/步骤1/17分步阅读
2/17
3/17
4/17
6/17
7/17
8/17
9/17
10/17
11/17
12/17
13/17
14/17
15/17
16/17
17/17
打开一个新工程图。点击新建
2/17确保“正交”模式已打开
3/17确保“对象跟踪捕捉”也打开，并确保“象限”捕捉也处于活动状态。
4/17键入z ，e 。

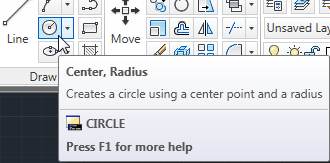

5/17单击圆。

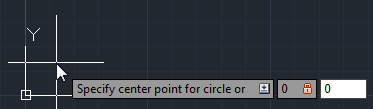

6/17将中心指定为0,0。键入0,0 。
7/17将圆半径指定为1，键入1 。

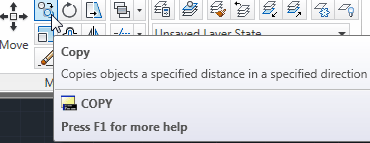

8/17单击复制以分开3个单位复制此圆圈。
9/17选择圆作为要复制的对象。按。
10/17指定副本的基点。
11/17将光标移到右侧，然后键入3 。
12/17功能区工具中，单击“线”
13/17捕捉线的第一个点在第一个圆上象限，线的第二点在第一个圆的上象限。
14/17对插槽的底行重复划线。
15/17单击“修剪”为修剪边缘选择两条水平线。按。
16/17选择要修剪的对象，单击两个内圆边。

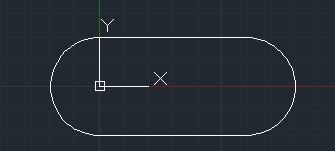

17/17这样插槽就做好了。
