订阅SolidWorks如何通过钣金扫描法兰创建圆锥实体？
来源：网络收集 点击： 时间：2024-05-02【导读】：
该经验给大家分享一篇SolidWorks通过钣金扫描法兰命令创建圆锥实体的教程。工具/原料more电脑SolidWorks2016软件方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
注意事项
打开SolidWorks，新建一个零件模型。

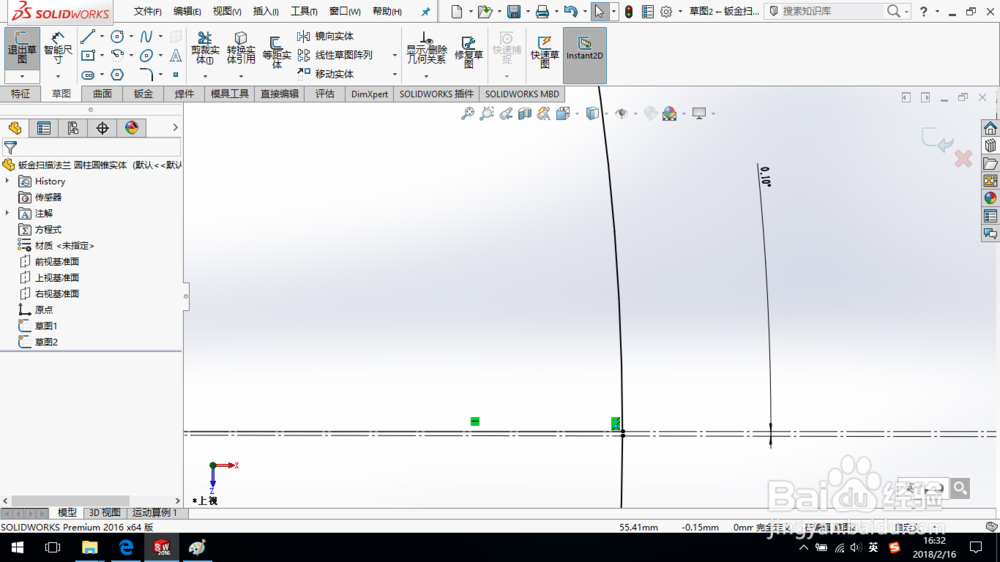

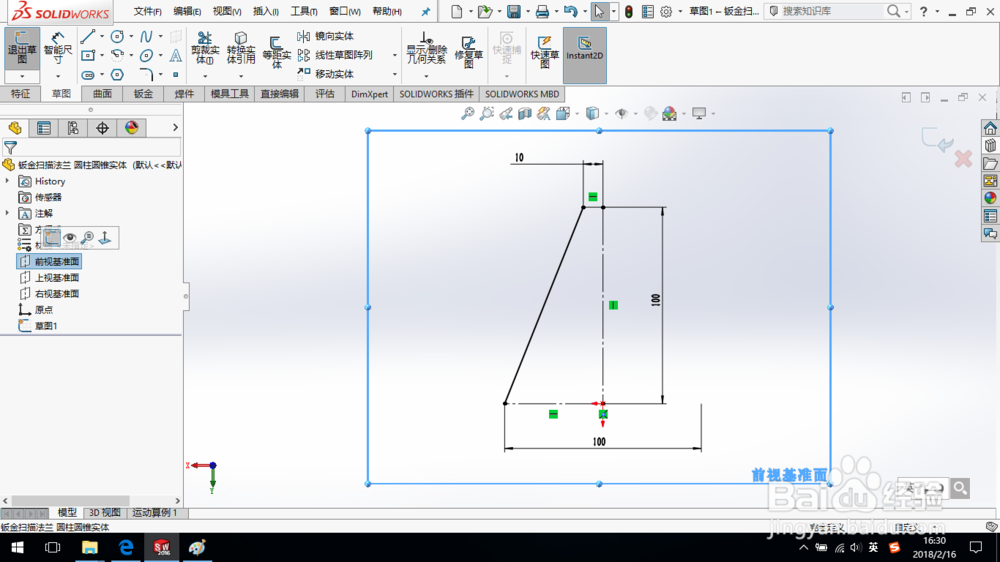

在前视基准面上绘制草图，如图所示，退出草图。

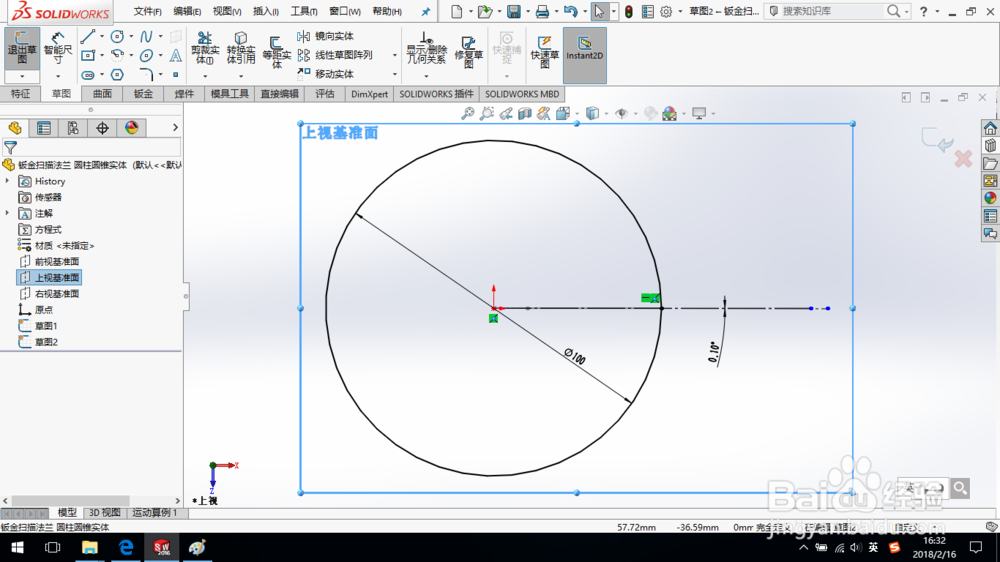

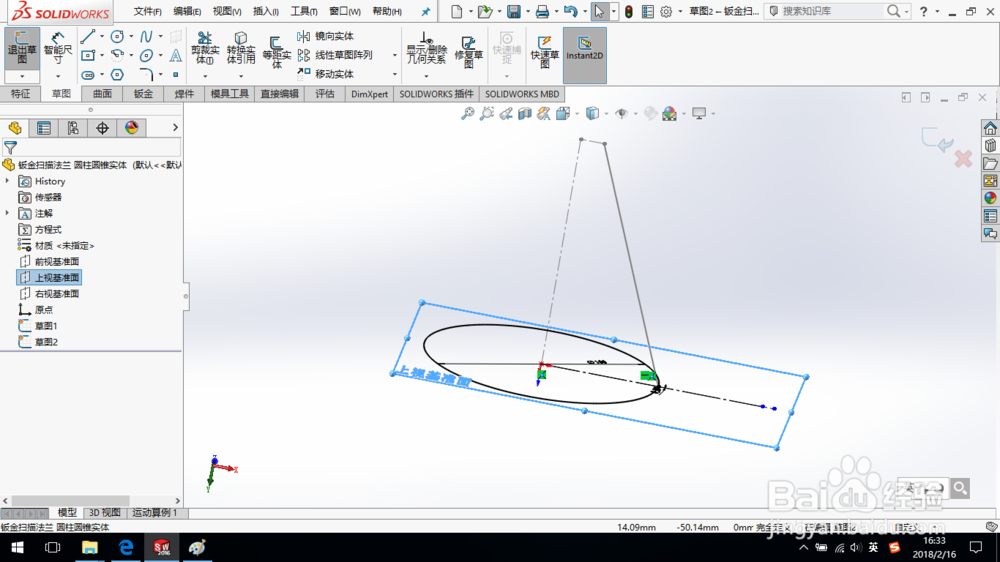

2/7在上视基准面上绘制草图，注意保留开口，如图所示，退出草图。

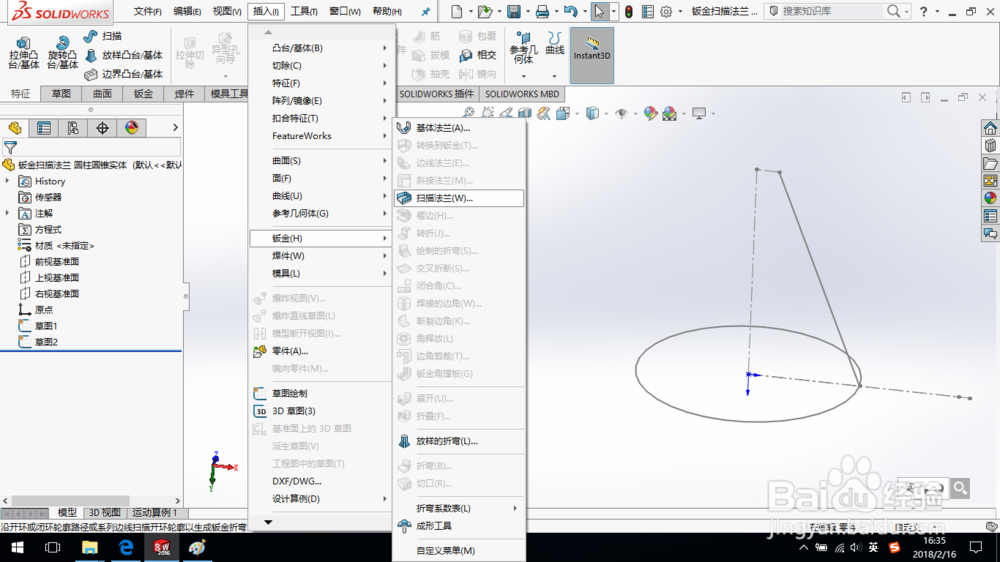

3/7单击“插入—钣金—扫描法兰”命令。

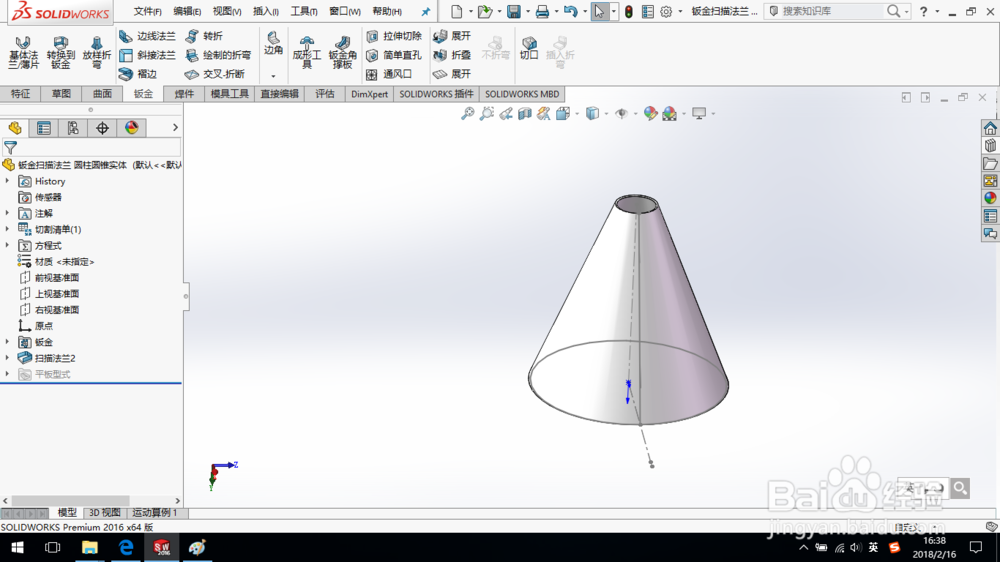

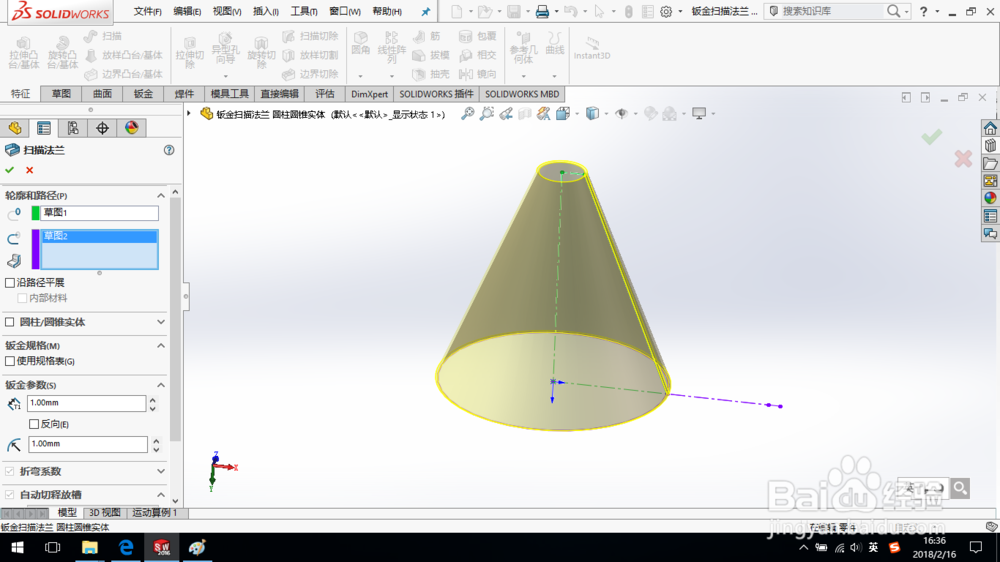

4/7轮廓选择草图1，路径选择草图2，钣金厚度设置为“1 mm”，折弯半径设置为“1 mm”，单击确定。

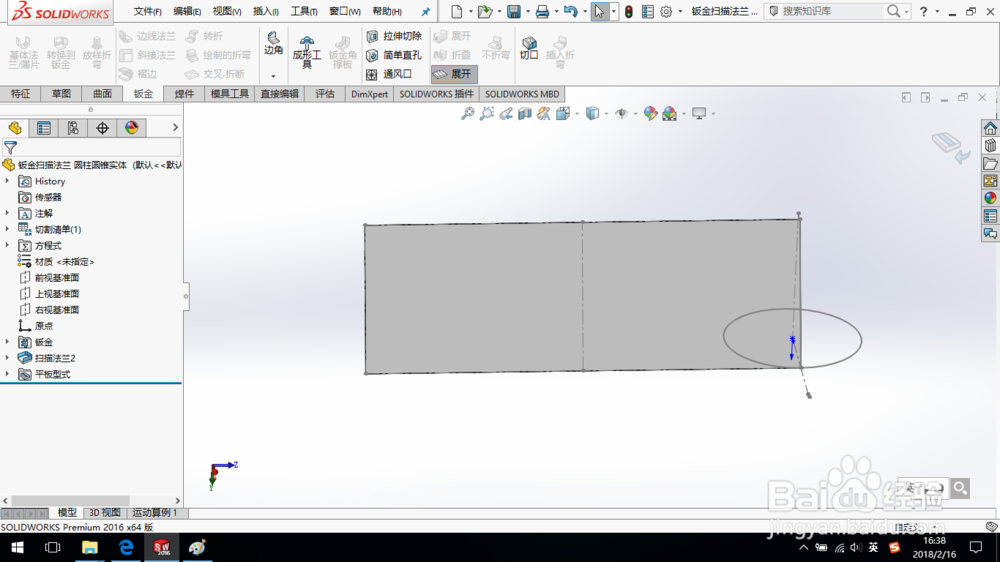

5/7展开钣金，会发现形状不是扇形的。

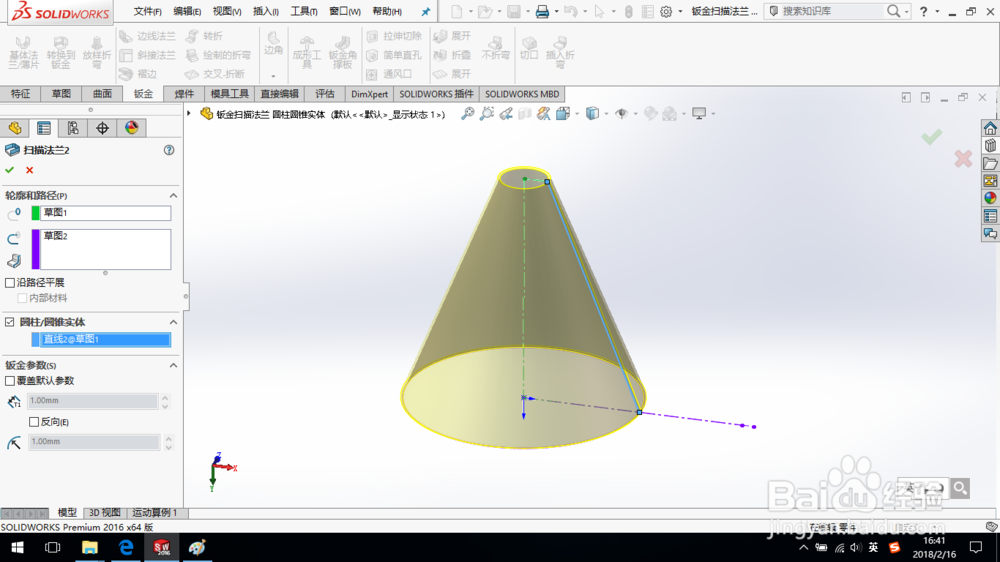

6/7编辑扫描法兰特征，点选“圆柱/圆锥实体”，选择草图1的边线作为圆锥的母线，单击确定。

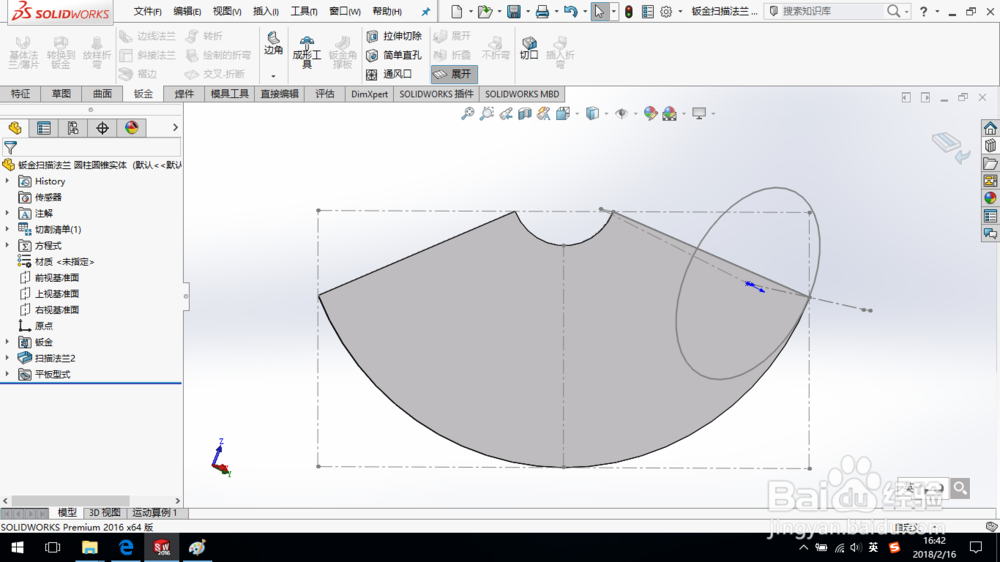

7/7再次展开钣金，得到一个扇形的实体。

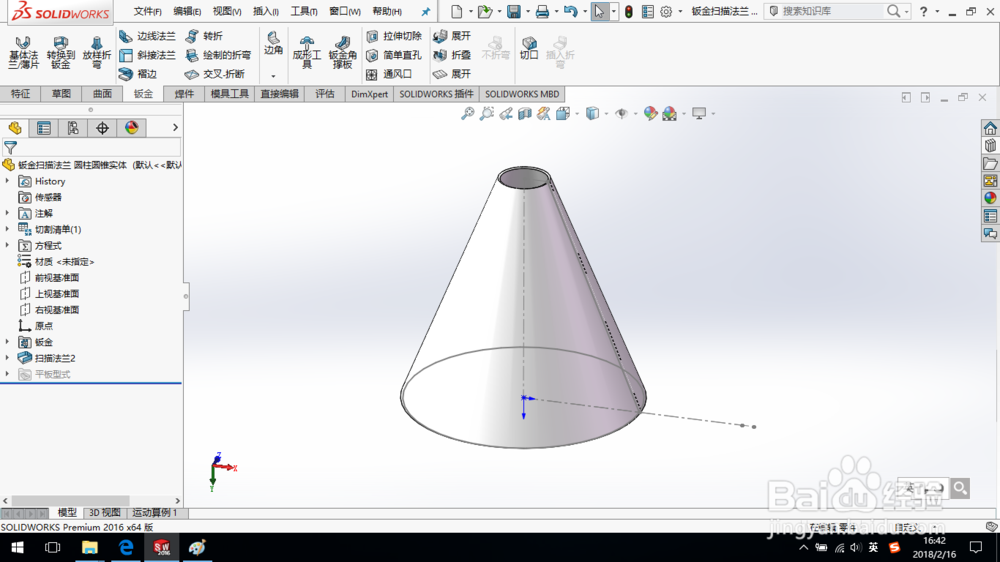

至此，完成钣金圆锥实体的创建，保存零件模型。
注意事项有问题可以留言。
