有些通用格式的图档用PROE打开后不是实体，需要修补破面进行实体化工具/原料morePROE5.0方法/步骤1/10分步阅读

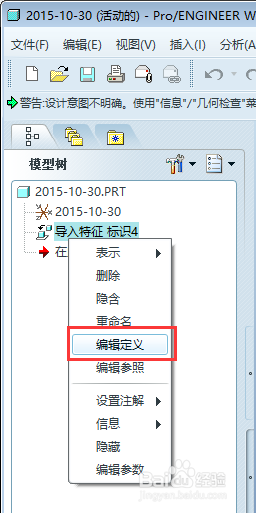

打开需要修补破面的图档，在左侧导入特征标识上右击，点编辑定义

2/10

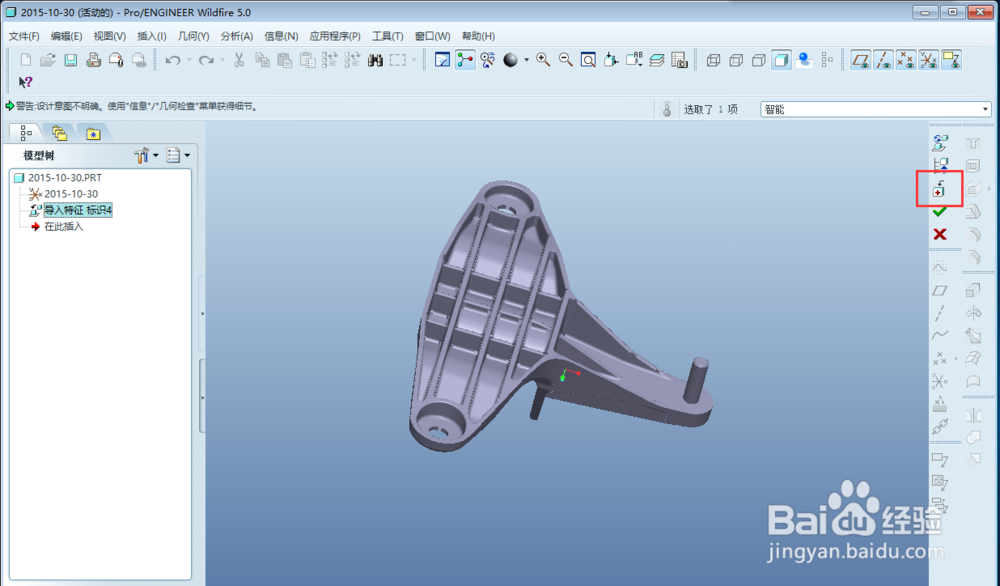

右侧发生变化，点击下图标记的图标，进入修补操作界面

3/10

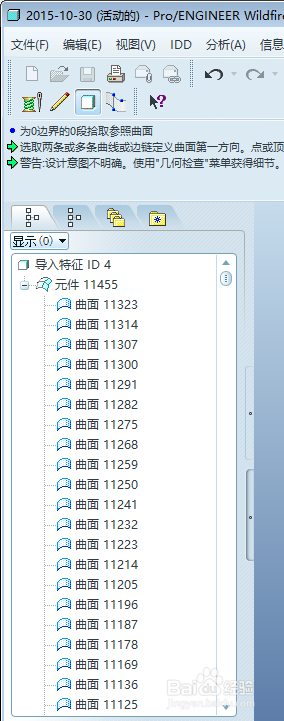

将所有曲面移入同一个曲面组

4/10

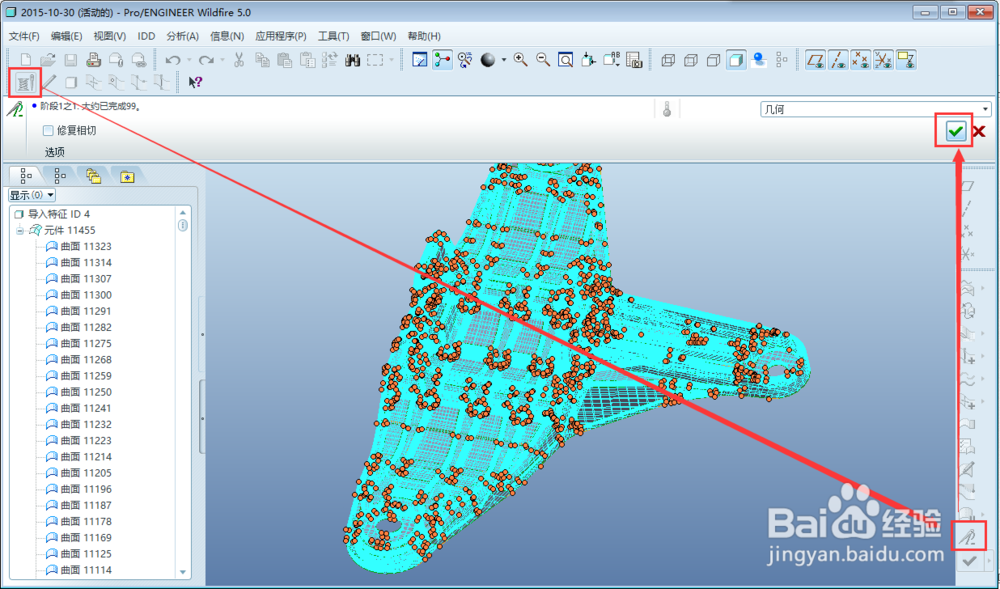

如果图档破面不严重，只需按照如下图所示顺序点击图标即可完成破面修补操作；否则需要进一步修补。

5/10

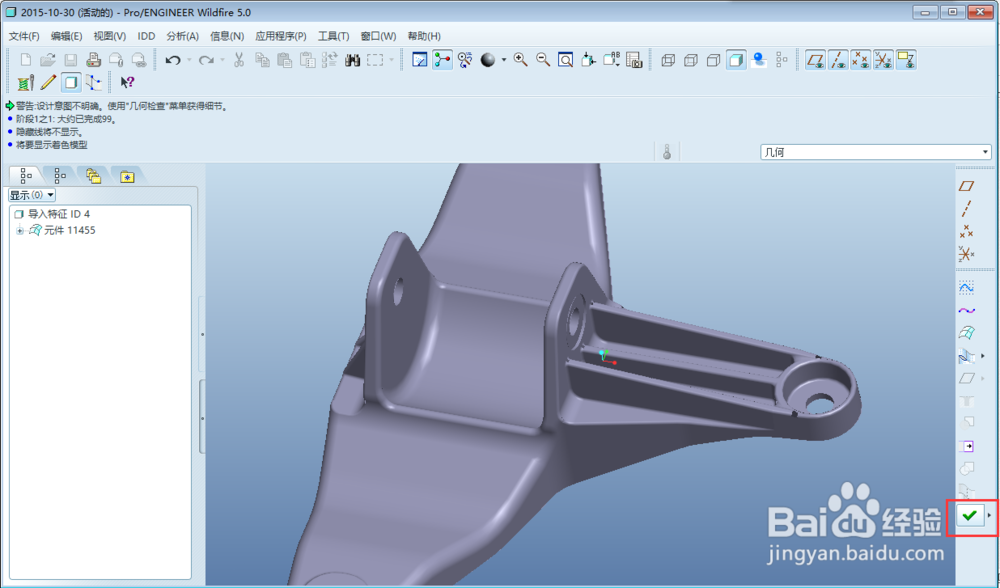

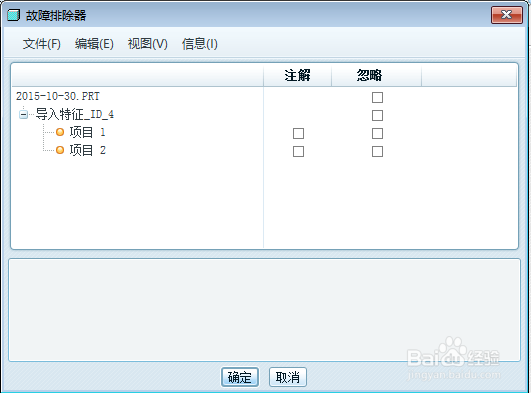

点击下图所示“√”，回到程序上一界面；点击菜单栏信息几何检查，弹出故障排除器窗口，查看并记下各破面位置

6/10

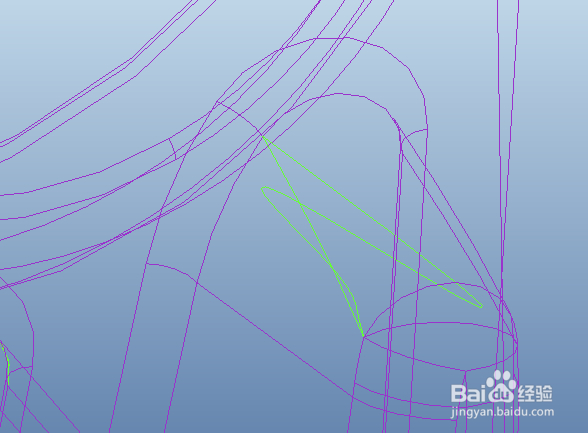

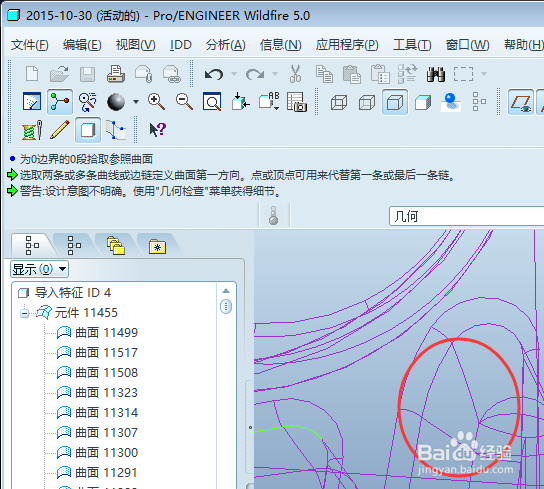

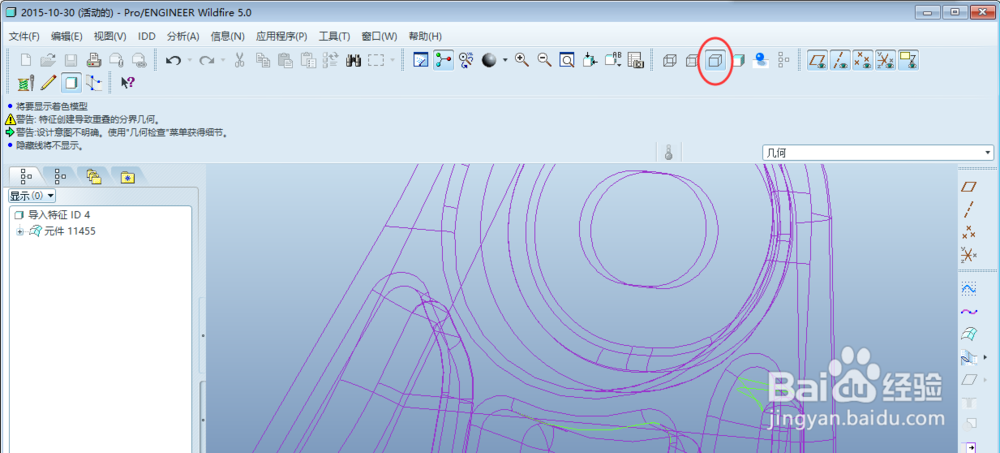

点第二步中的红十字图标进图破面修补界面，切换为线框显示模式；图形中绿色部位为破面，需要进行修补

7/10

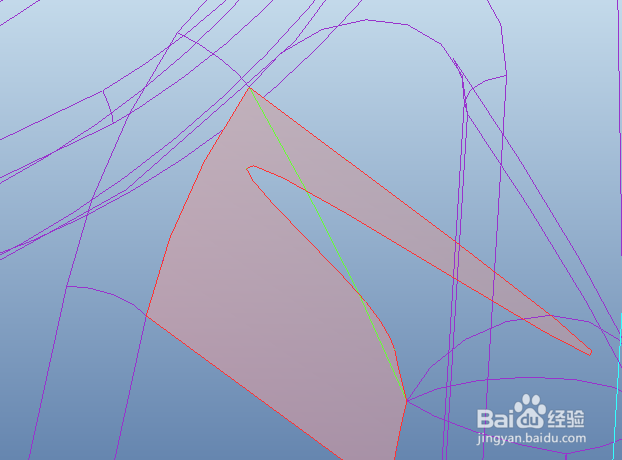

选中带有绿色线的面，按delete删除

8/10

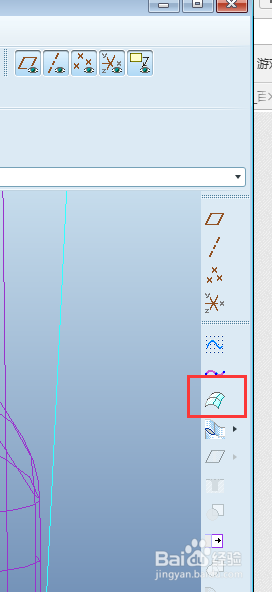

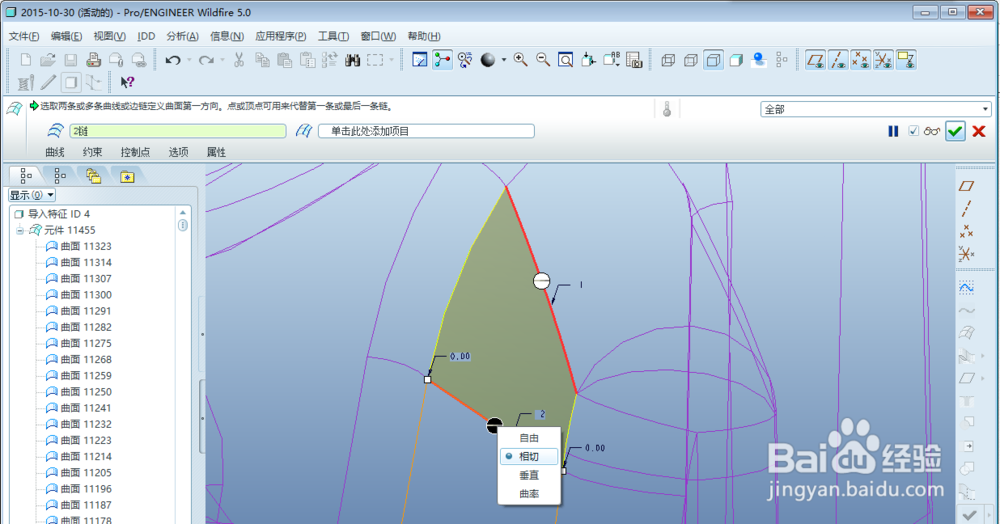

点下图所示图标创建曲面，按住CTRL选择需要创建曲面的两条边（按需选择自由、相切、垂直、曲率），然后确认出现所创建的曲面

9/10

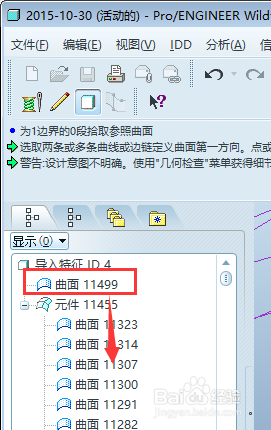

创建的曲面在左边的模型树中要移入曲面组，移入后绿色线变为紫色则修补成功，否则需继续修补

10/10

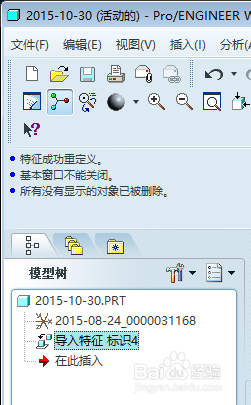

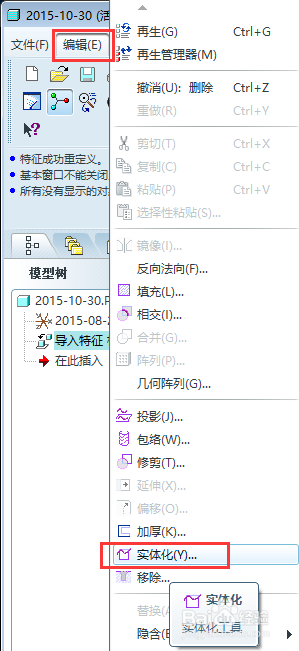

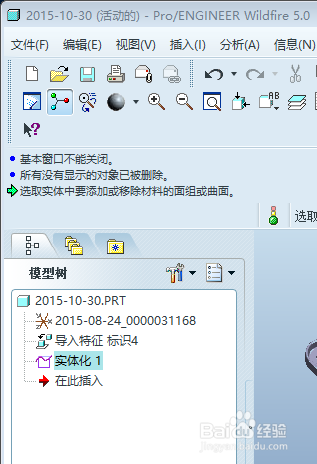

待所有破面修补完毕，提示信息中出现：利用 实体化 通过封闭面组创建基本特征后，点击“√”回到主界面；选中导入特征标识，点编辑实体化确定完成实体化操作

注意事项

如果故障排除器窗口中的所有破面修补完毕还不能实体化，说明还有破面，需要在线框模式中自己查找

故障排除器窗口中出现的项目也不一定为破面，即不一定需要修补，需要自己判断
