模拟量模块广泛应于工业采集控制领域。鲲航科技研发的模拟量模块性价比之高，在工业领域有广泛的应用。下面我们介绍一下鲲航采集模块的使用方法。品牌型号：鲲航KHAQ-32I系统版本：Windowsxp方法/步骤1/10分步阅读

1、隔离RS485 接口（2路除外），Modbus 协议的电压、电流模拟量采集模块。可与PLC、组态软件、触摸屏等进行组网。可广泛用于工业现场设备的信号采集。

2、宽工作电压：DC（8V-30V），建议DC24V。30V耗电9mA，24V耗电12mA，12V耗电22mA，8V耗电32mA。

3、工作温度：-40℃～+85℃。

4、采样位数为16位，高分辨率。

5、数据格式输出：16位符号整型输出，数据单位为μA、mV。

6、电压型输入电阻100K-1M，电流型采样电阻12欧。

7、通道之间绝无互相干扰现象。即使输入信号超过量程很多倍，也绝无相互干扰现象。

8、在电流输入模式下，每个输入端口都有保护电路，即使输入端误接到电源甚至是负电压，都不会损坏。

9、扫描周期：16路通道以内的模块每秒10次，32路模拟量每秒7次。如果通信距离太远、现场环境复杂适当增加扫描周期时间或选配本公司485信号隔离中继器。

10、通信线规格：RS485应该用屏蔽双绞线达到更稳定的通信效果。

11、安装方式：4路、8路、12路、16路、32路均为标准35mm导轨安装；2路为螺丝安装。

12、外形尺寸：2路模拟量：96*50*31mm；蓝色模块：125*75*45mm；16路模拟量：140*105*40mm；32路模拟量：155*115*60mm。

2/10

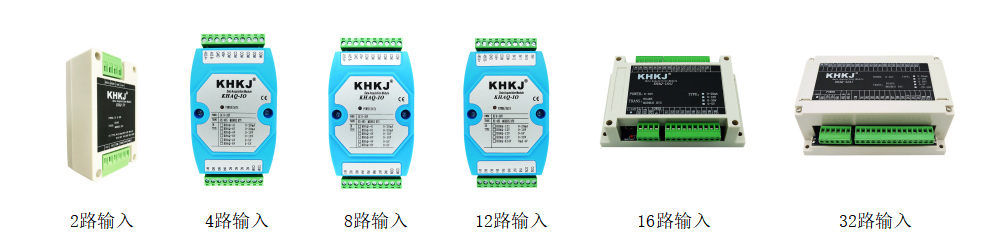

产品图片及接口

3/10

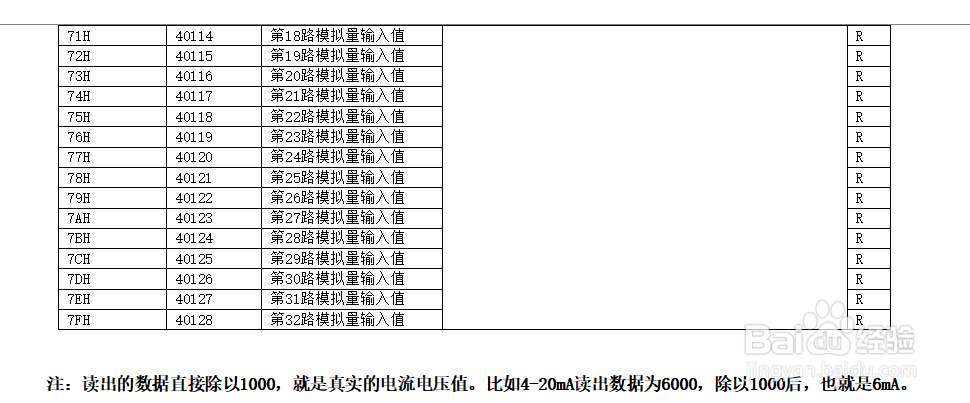

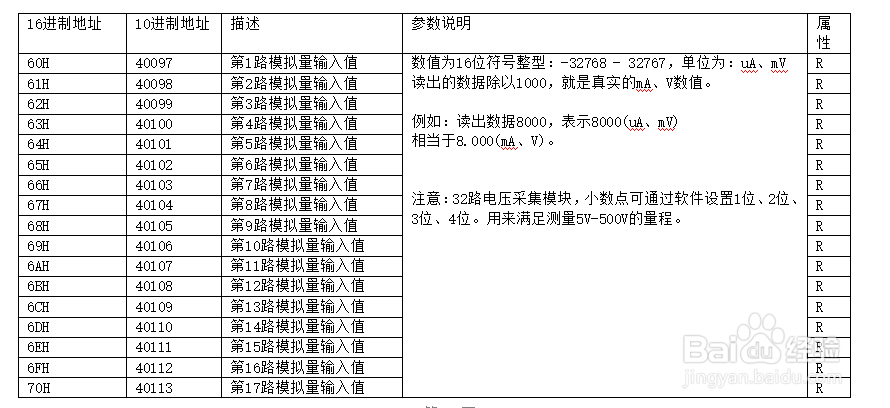

功能码及寄存器地址

4/10

组态王应用

鲲航采集模块与组态王轻松实现连接，设置方法如下：

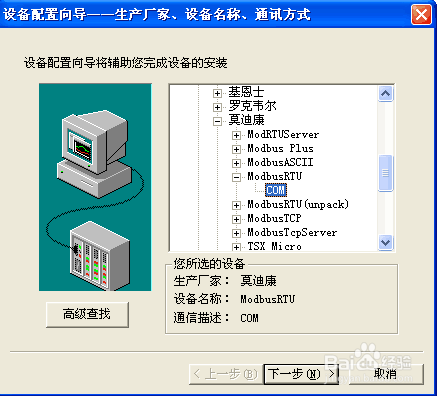

在设备中选择“莫迪康”驱动，选择Modbus RTU：

5/10

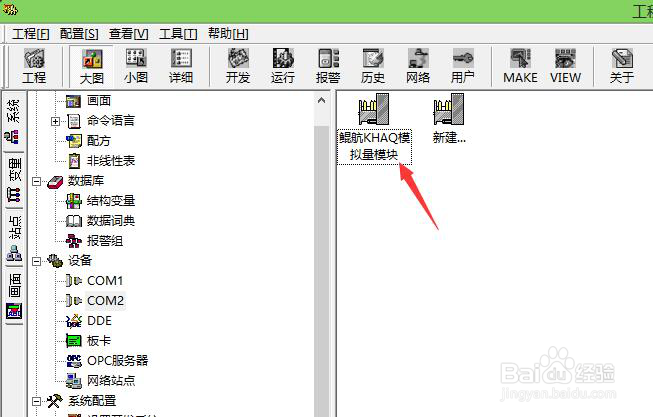

设置完后设备出现在列表中：

6/10

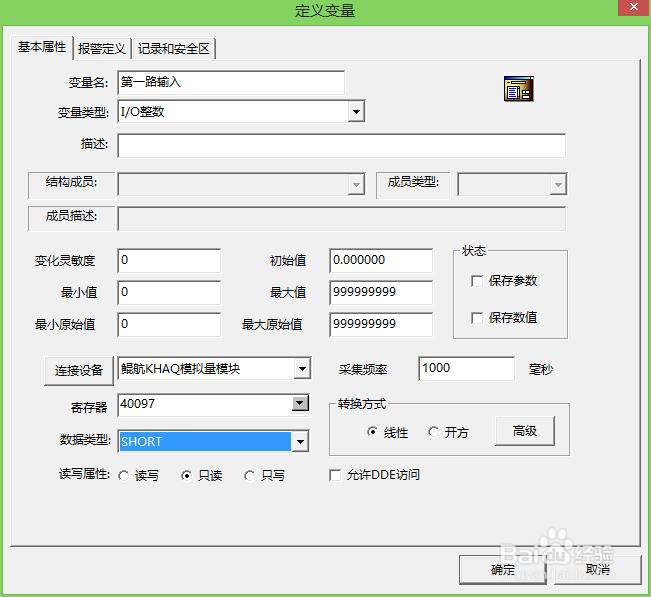

在数据词典中添加变量：

7/10

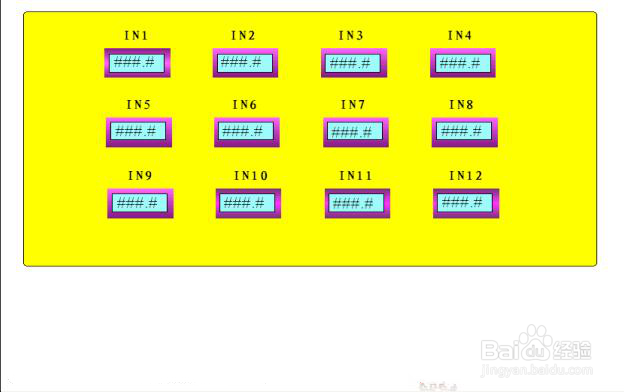

然后新建画面，运行结果：

8/10

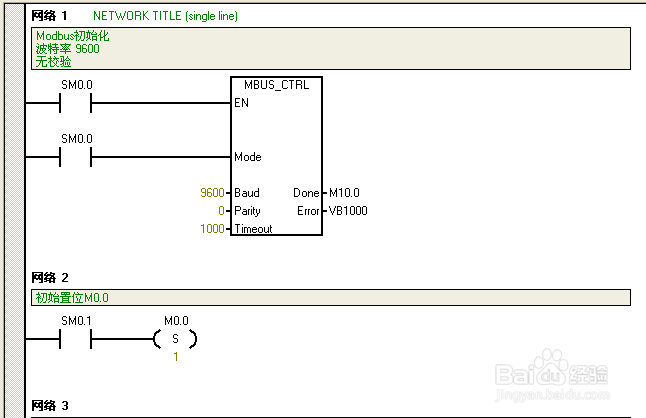

与西门子PLC S7200通信

鲲航系列产品与西门子S7200 PLC完美兼容！！配置如下：

9/10

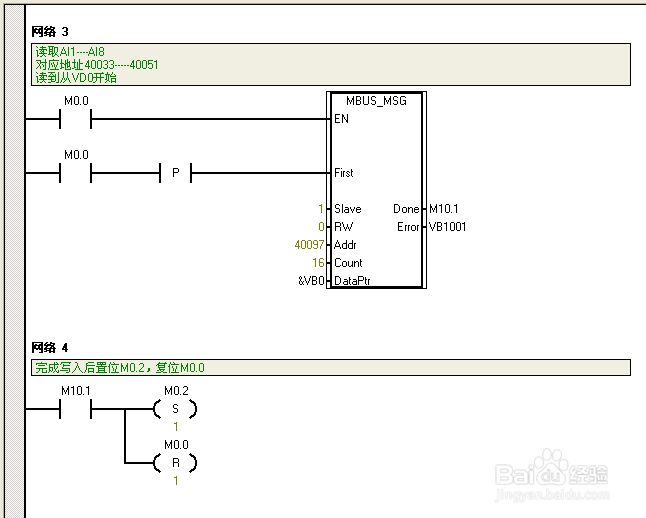

对于16路以内模块，从40097开始读取16个寄存器，放入VW0开始的寄存器。

对于32路模块，从40097开始读取32个寄存器，放入VW0开始的寄存器。

10/10

接线方式

模块支持两线制、三线制、四线制4-20mA，0-10V传感器，变送器。或其他电流电压信号源。

两线制变送器接线方法：两线制变送器只有两根线，电源和信号是共用的。24V+接变送器+，变送器-（也叫信号输出）接鲲航模块的IN输入端即可。这样就形成回路，因为模块COM与24V-在内部已经短接。

三线制变送器接线方法：24V+接变送器+，24V-接变送器-，变送器信号输出接IN端。

四线制变送器接线方法：24V+接变送器+，24V-接变送器-，变送器信号输出+接IN端，变送器信号输出-接COM端。
