本文讲解Creo 7.0外部复制几何的详细方法。品牌型号：Creo/Parametric系统版本：Creo/Parametric 7.0软件版本：Creo/Parametric 7.0方法/步骤1/8分步阅读

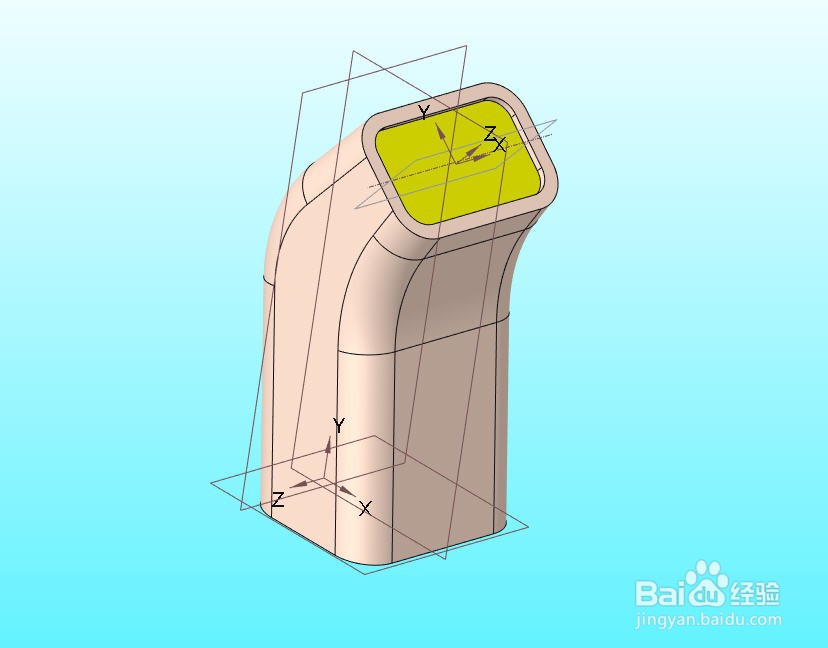

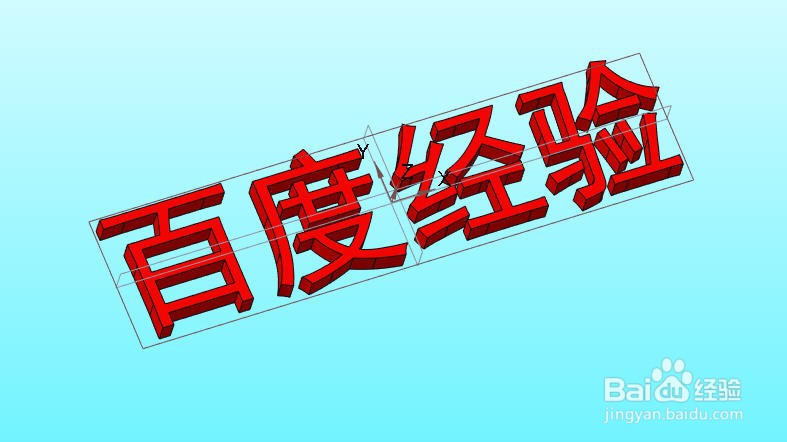

打开基座零件和标签零件，我们将在基座零件内通过外部复制几何功能复制标签零件的面组

2/8

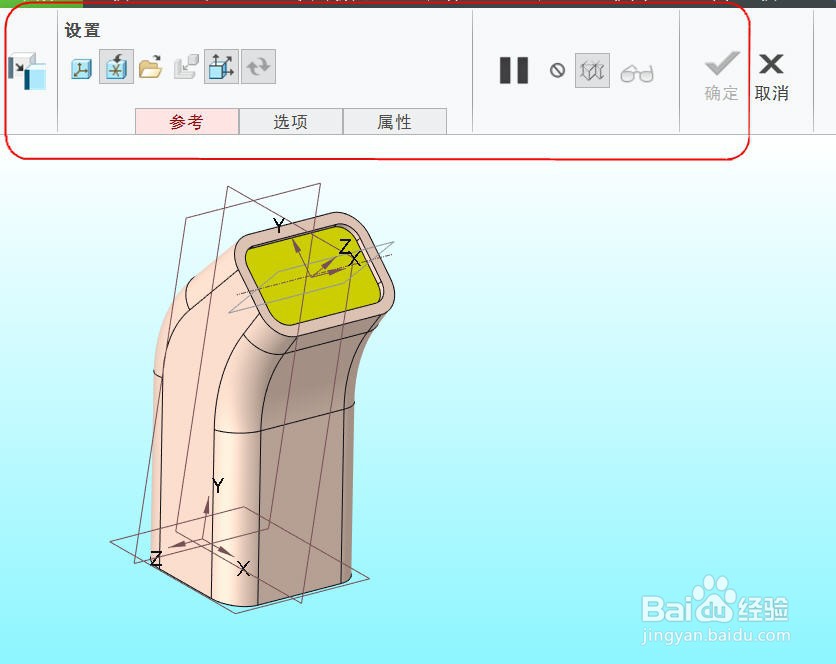

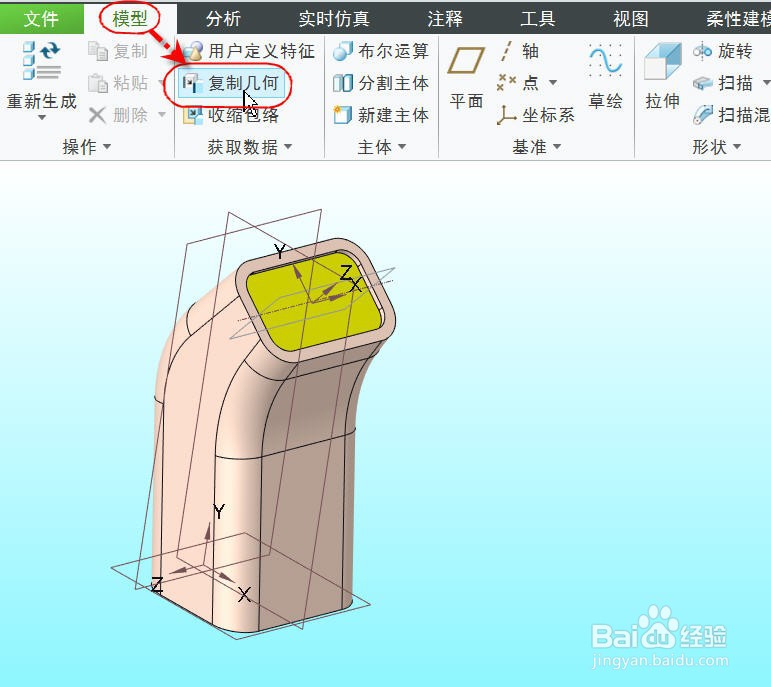

从【模型】选项卡中点击【复制几何】，打开复制几何的操控面板。

3/8

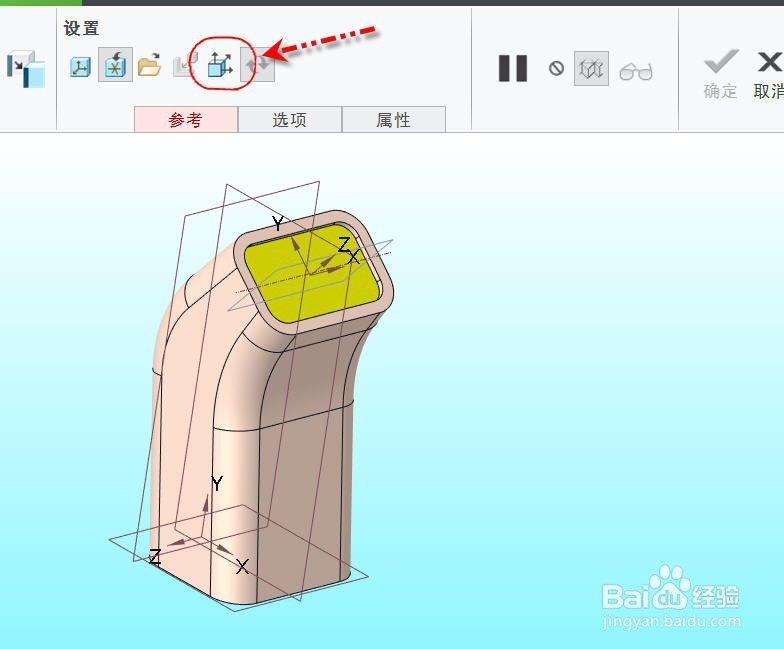

首先点击取消【仅限发布几何】选项按钮，这样才能允许直接复制面组。

4/8

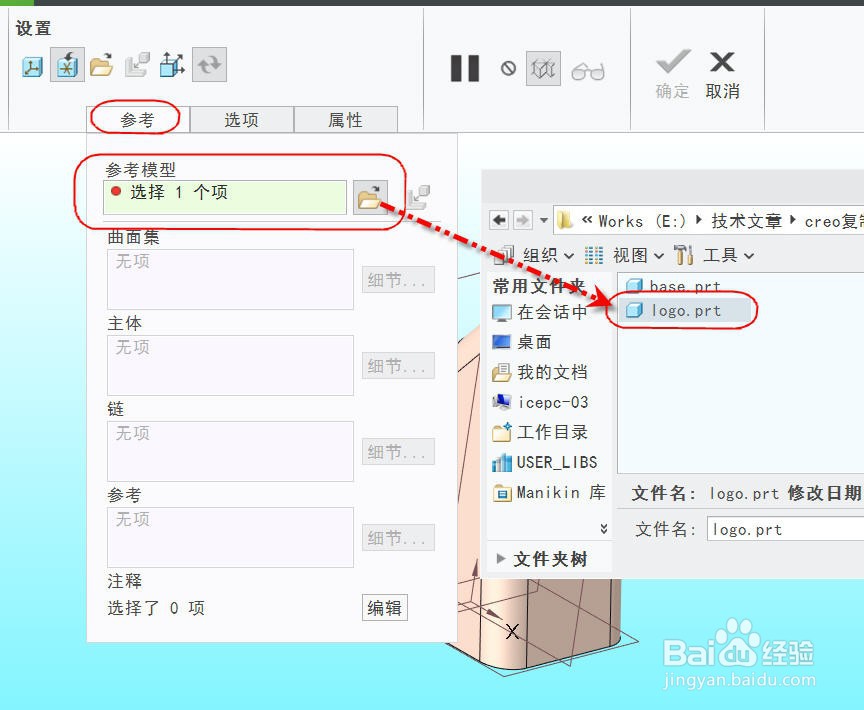

点击并展开【参考】选项页，点击【打开】按钮选择标签零件（logo.prt）

5/8

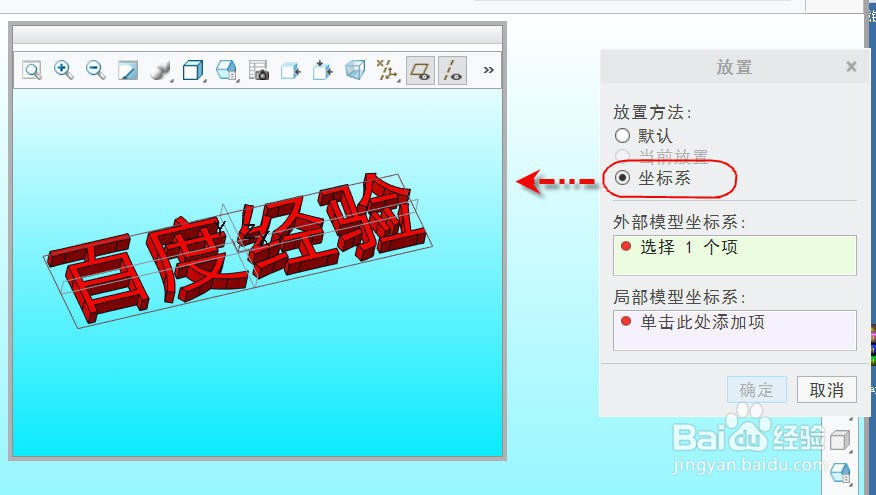

确认选择后会打开【放置】对话框，放置方法下选择【坐标系】，打开标签零件的附属小窗口，如下图所示

6/8

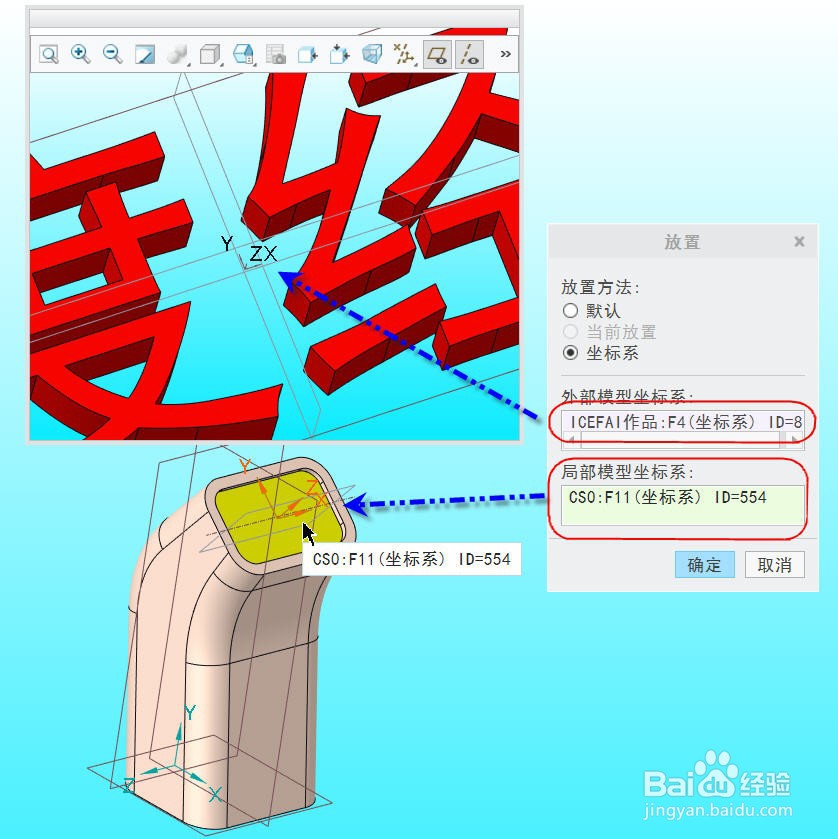

点击并激活【外部模型坐标系】输入框并选择标签零件内的图示默认坐标系，然后点击并激活【局部模型坐标系】输入框并选择基座零件内的图示坐标系CS0

7/8

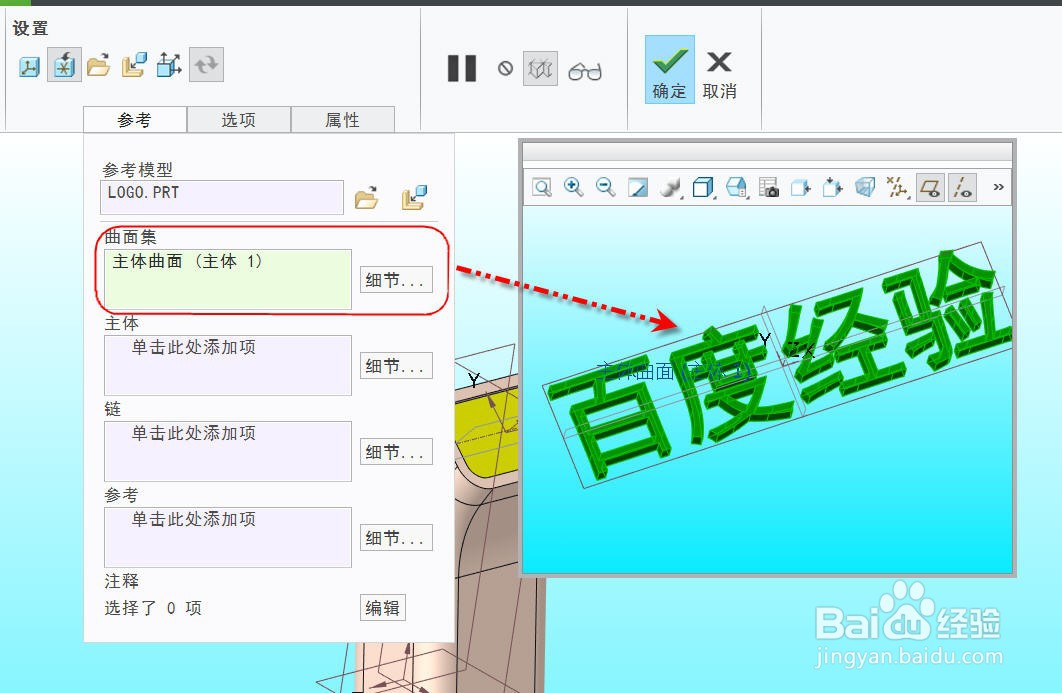

在【参考】选项页内，点击并激活【曲面集】列表框，在附属窗口内随便选择一个表面，然后在右键菜单中选择【主体曲面】以选择实体的面组。

8/8

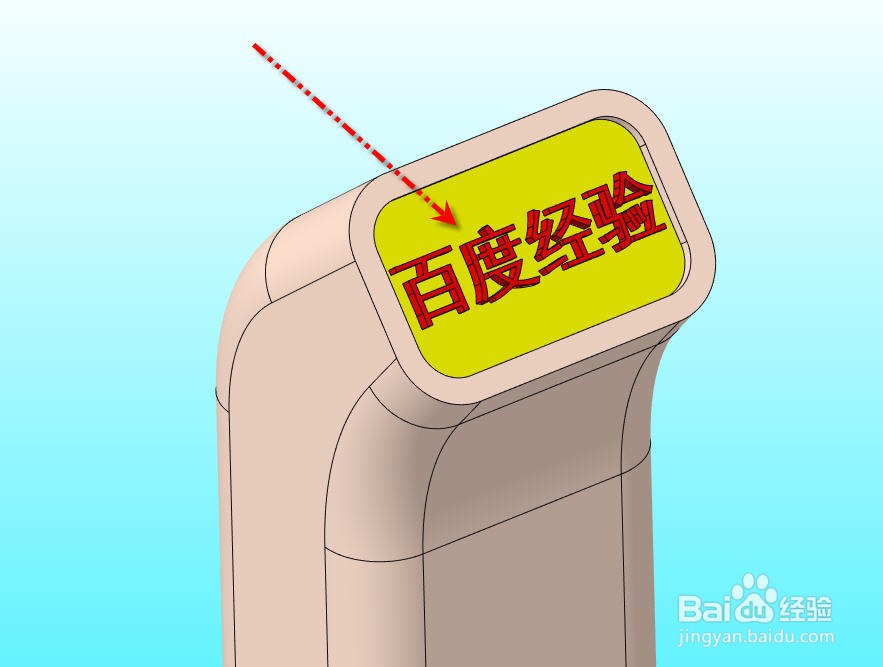

点击【确定】关闭操控面板完成复制，得到的外部复制几何结果如下。

注意事项

复制几何默认是只允许复制发布几何，要直接复制面组需要首先取消仅限发布几何选项。

外部复制几何默认是采用默认坐标系对齐的方式复制
