UG10.0如何建模吊环式销子？工具/原料more电脑UG10.0软件方法/步骤1/14分步阅读
2/14
3/14
4/14
5/14
6/14
7/14
8/14
9/14
10/14
11/14
12/14
13/14
14/14
UG建模销子吊环式销子

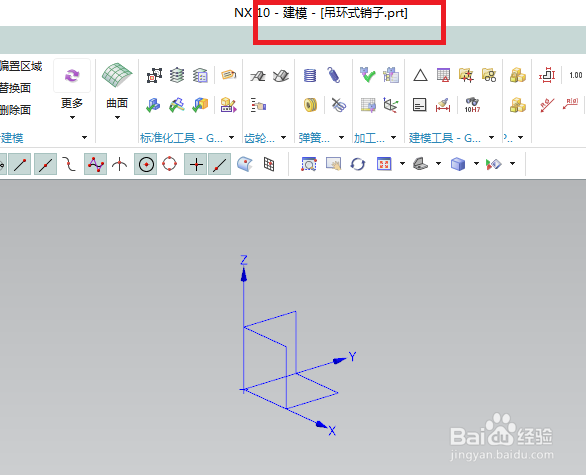

如下图所示，
打开UG10.0软件，
新建一空白的模型文件，
然后另存为“吊环式销子”。

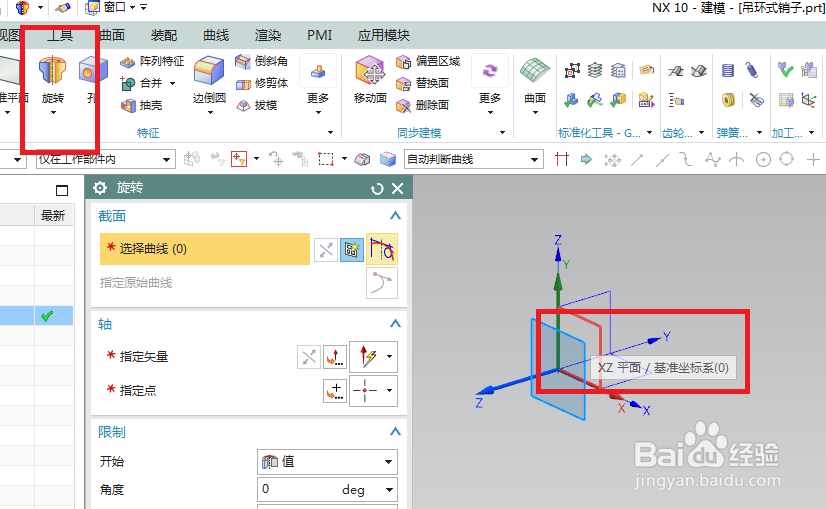

2/14如下图所示，
执行【旋转——XZ平面】，直接进入草图。

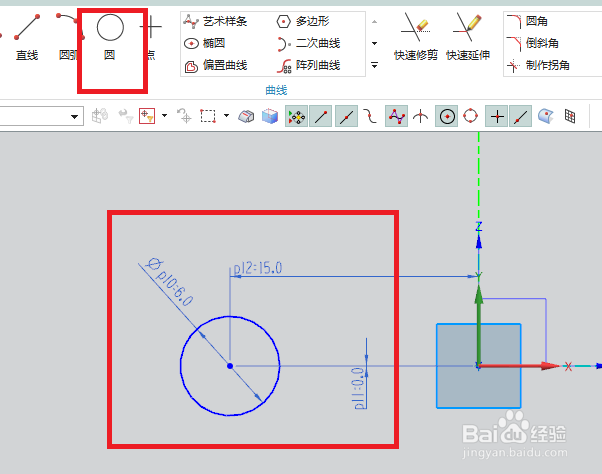

3/14如下图所示，
激活圆命令，画一个圆，
双击修改尺寸：ø6、15、0，
点击完成，退出草图。

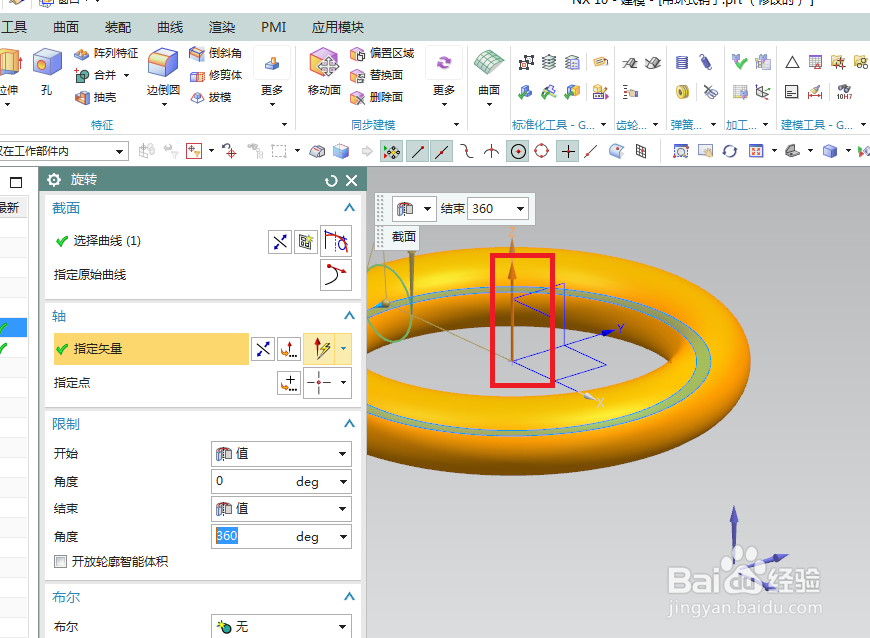

4/14如下图所示，
旋转轴选中Z轴，
点击确定，

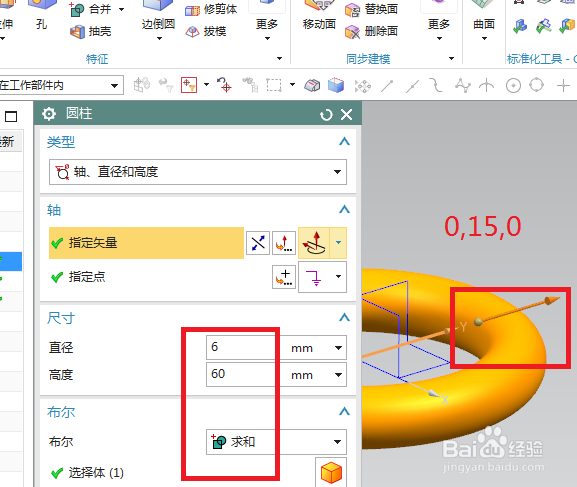

5/14如下图所示，
执行【菜单——插入——设计特征——圆柱体】，
指定矢量Y轴，
指定点为：0,15,0，
设置尺寸：直径6，高度60，
布尔求和，
点击确定。
6/14如下图所示，
执行【拉伸——圆柱体端面】，直接进入草图。

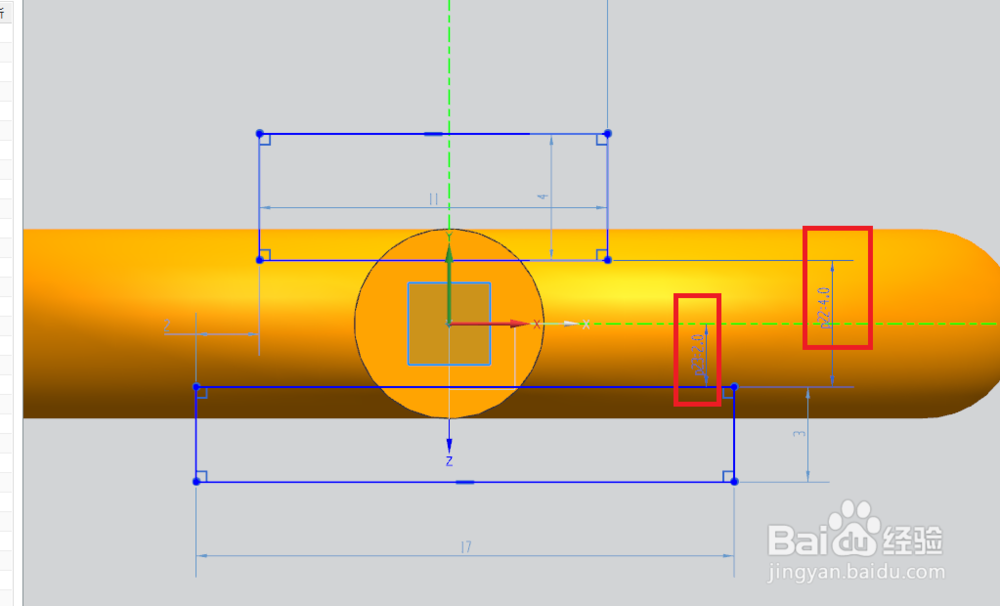

7/14如下图所示，
激活矩形命令， 画两个 矩形，分布在横轴两侧，
激活快速尺寸命令，标注尺寸：4、2、，
点击完成，退出草图。

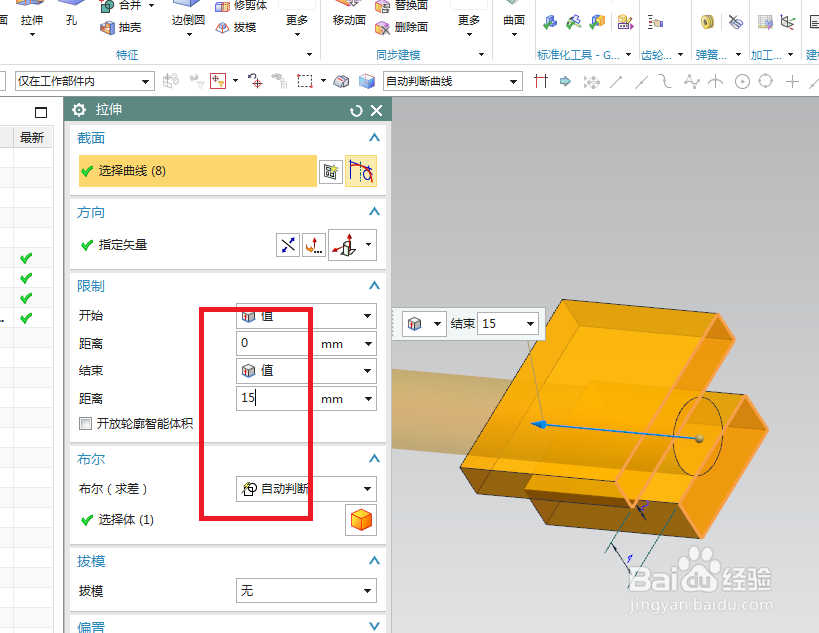

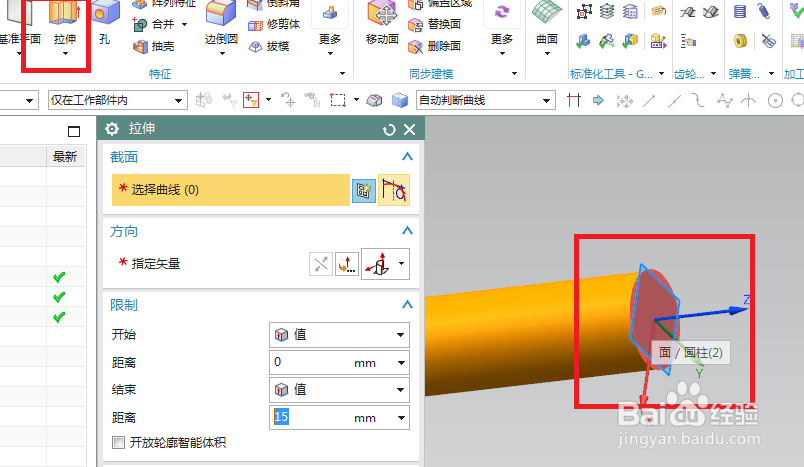

8/14如下图所示，
限制设置为：0开始，15结束，
布尔求差，、
点击确定、

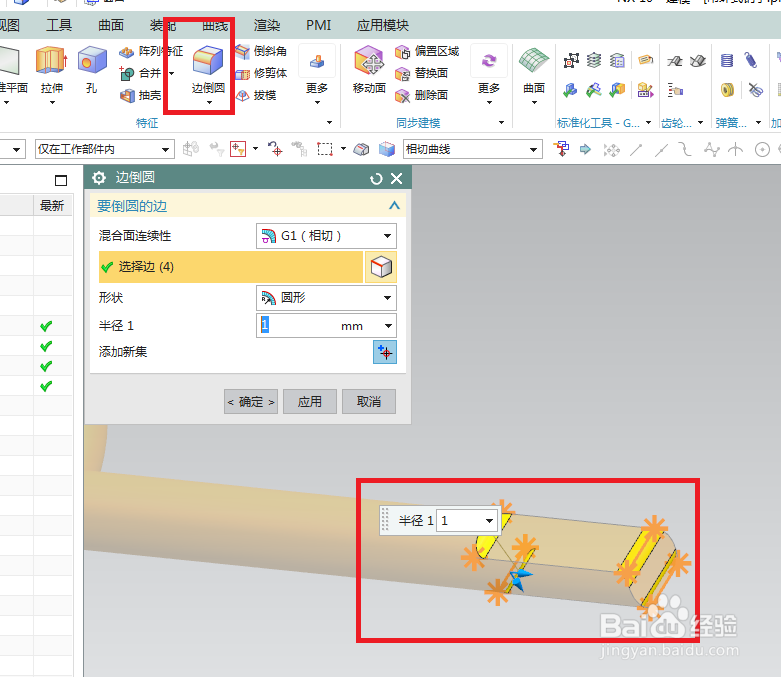

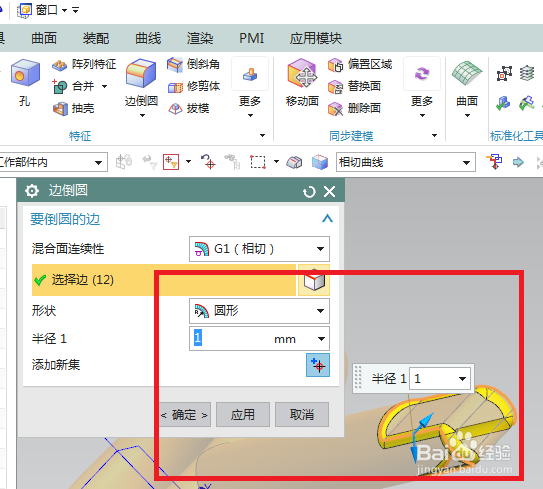

9/14如下图所示，
点击工具栏中的边倒圆命令，
点击实体中的四条边线，
半径R1.，
点击“应用”。
10/14如下图所示，
点击一个实体边线，
点击应用。

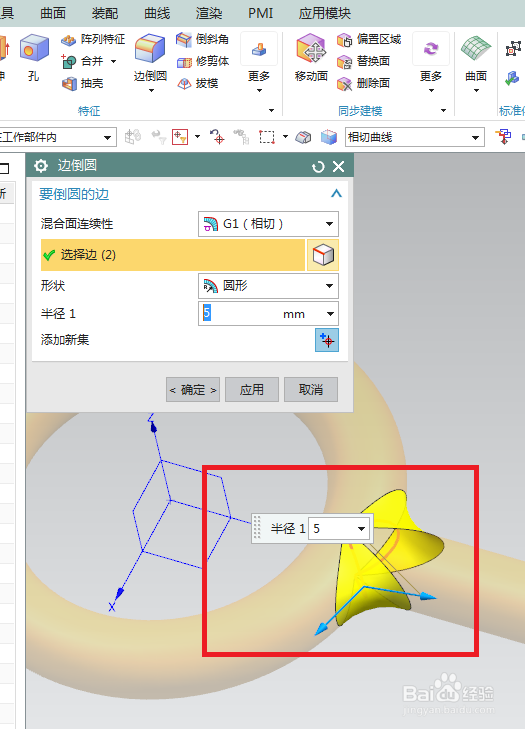

11/14如下图所示，
点击圆柱与圆环的交线，
半径设为5，
点击确定。

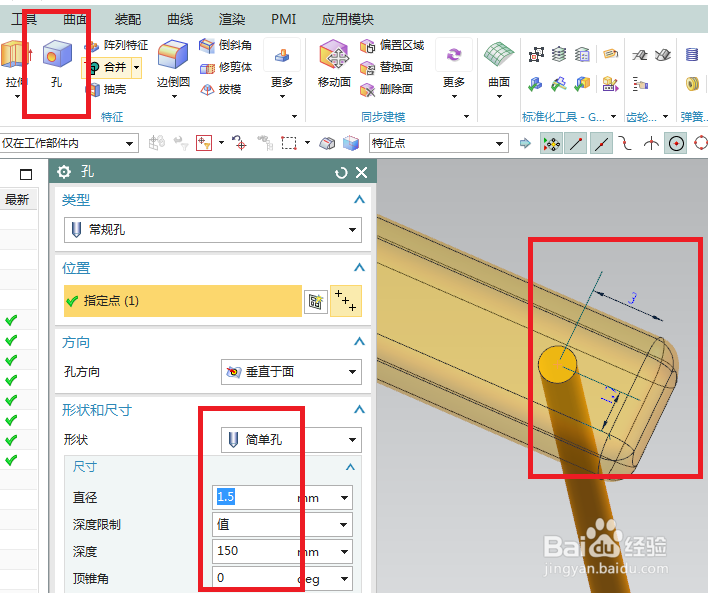

12/14如下图所示，
点击工具栏中的孔，
指定点：1.7、3，
简单孔，直径1.5，深度150，
点击确定。

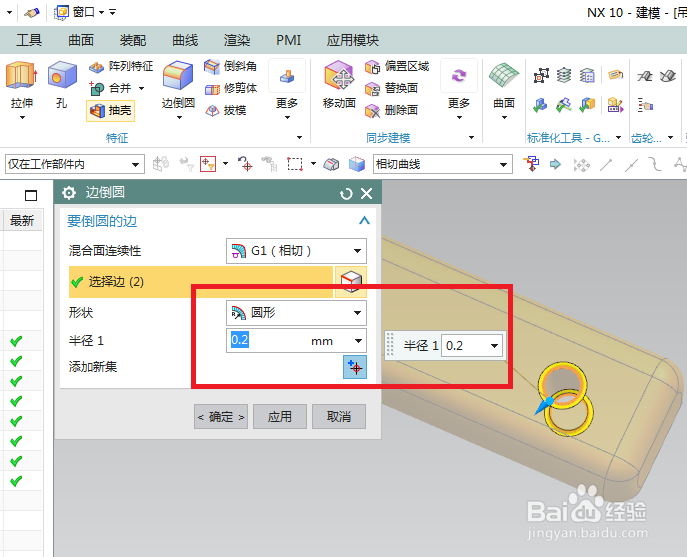

13/14如下图所示，
点击工具栏中的边倒圆命令，
点击内孔两头圆边线，
设置半径R0.2，
点击确定。
14/14如下图所示，
隐藏基准，
显示为着色，
渲染——
真实着色——
全局材料钢——
————至此，
这个吊环式销子建模完成。
