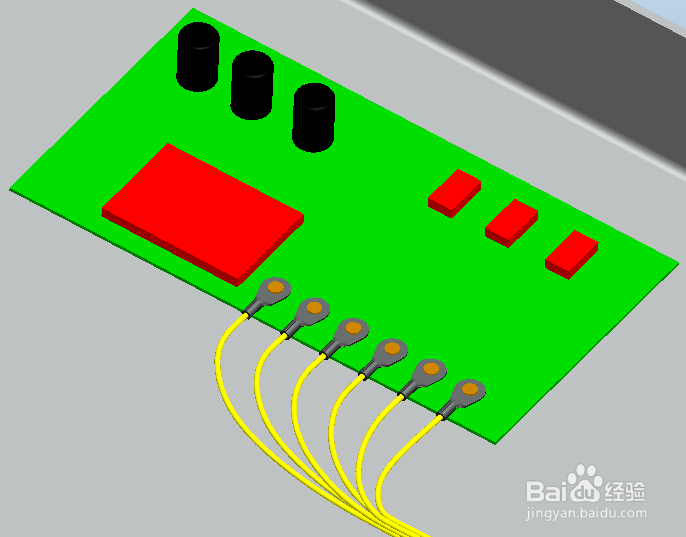

ProE布线设计完成后，电缆组件导出STP文件的时候，遇到电缆丢失的问题，如何解决呢？本经验和大家分享ProE电缆组件导出STP文件设置方法。通过设置，我们可以让电缆以曲面的形式显示。工具/原料moreproe软件proe三维布线模型方法/步骤1/8分步阅读

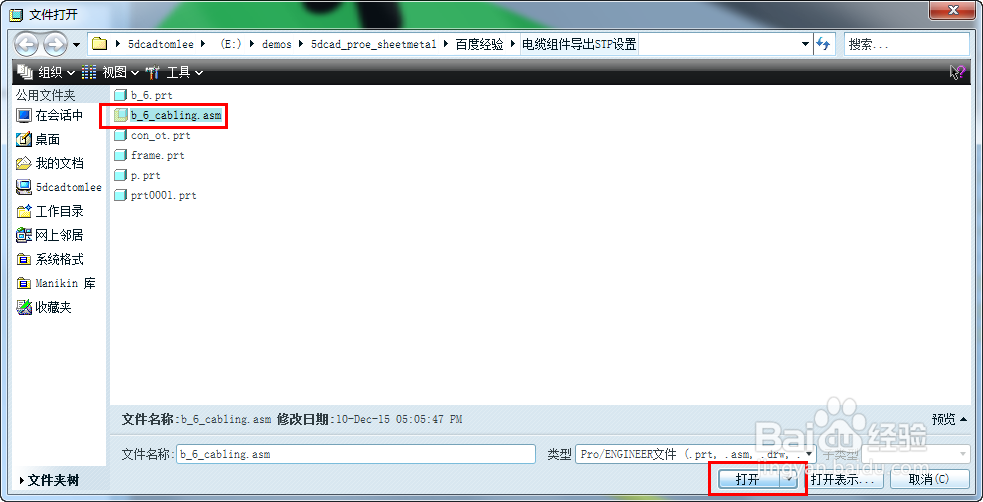

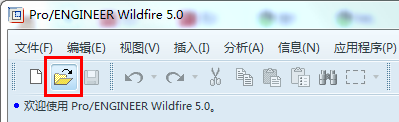

启动proe软件，点击打开文件图标，打开现有proe三维布线模型。

2/8

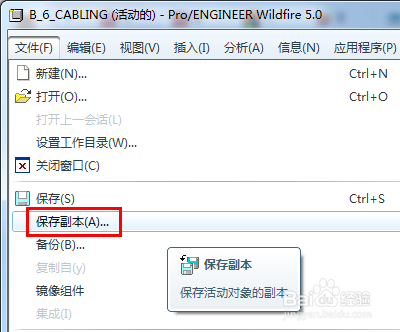

导出STP文件的指令菜单位置：文件——保存副本...

3/8

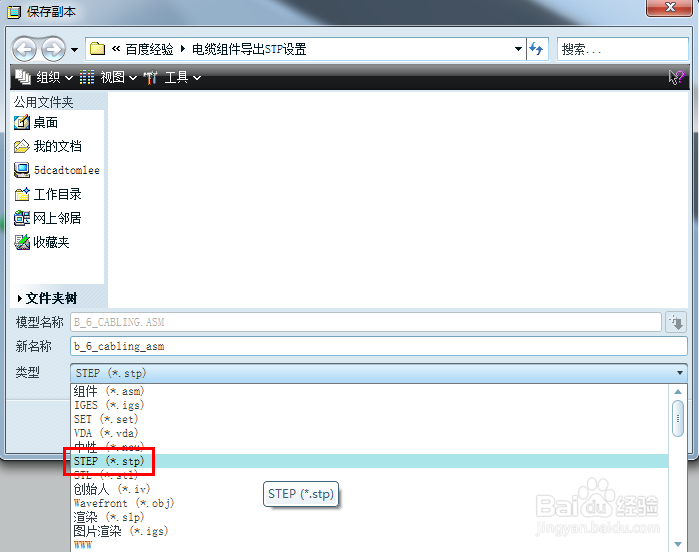

在保存副本对话框中，首先在类型下拉列表中选择STEP（*.stp）。

4/8

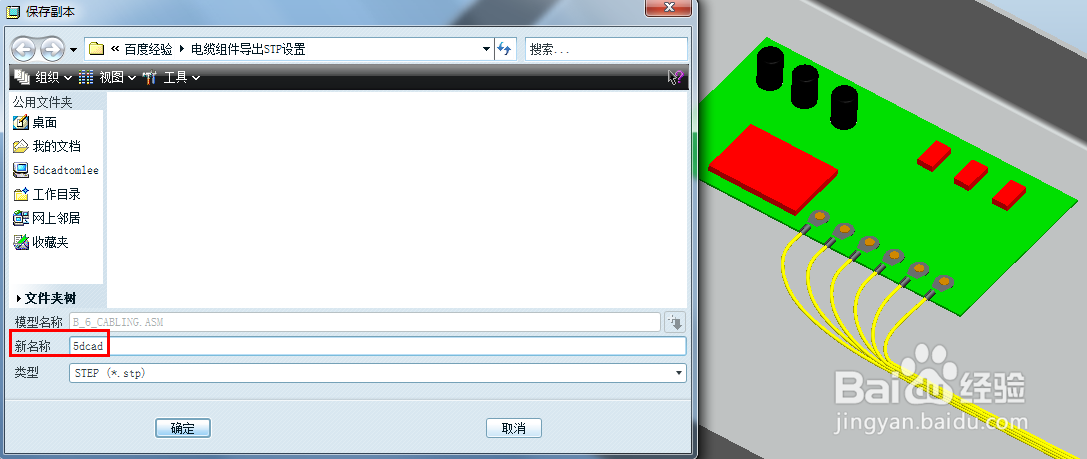

新文件名默认会是当前组件名称，可以自己输入新的文件名，最好跟组件内容相关，便于识别。设置完成，最后点击确定。

5/8

在弹出的“导出STEP”对话框中，勾选“导出电缆曲面”，然后点击确定。

6/8

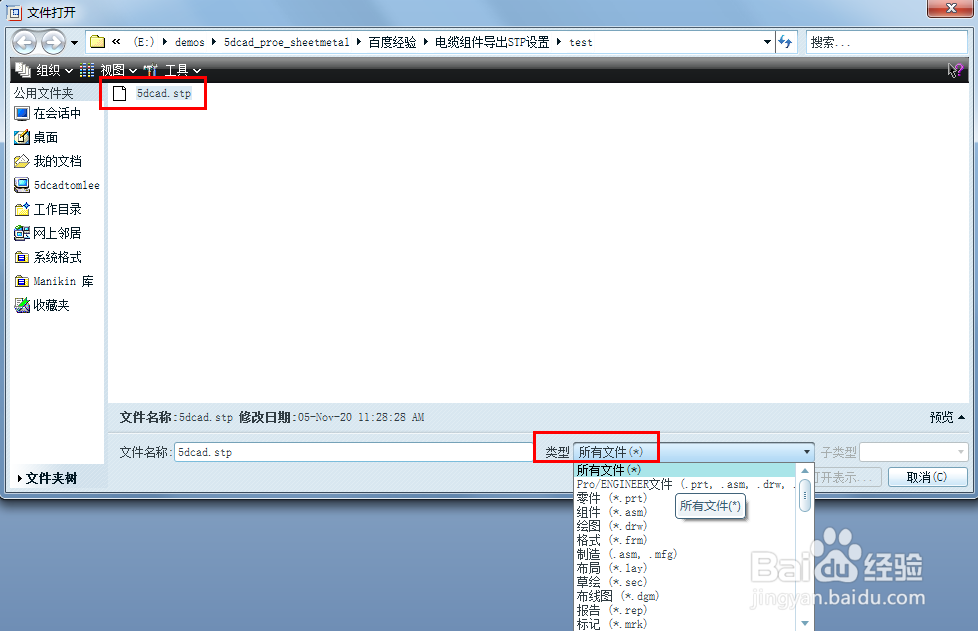

我们用proe打开刚才导出的STP测试效果，在文件打开对话框中，首先在类型下拉列表选择所有文件。STP文件就显示出来了，选择STP文件，然后点击打开。

7/8

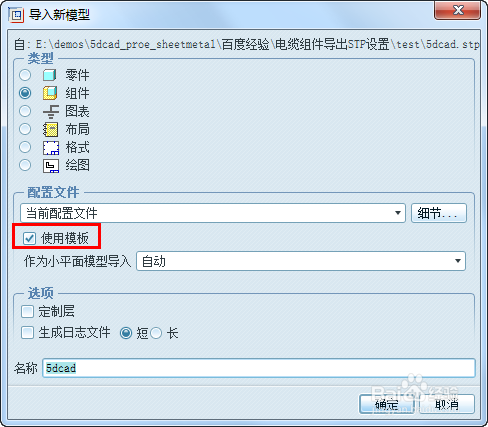

在弹出的“导入新模型”对话框中，建议勾选“使用模板”，这样新模型就会带上我们常用的参数、基准和一些设置，最后点击确定。

8/8

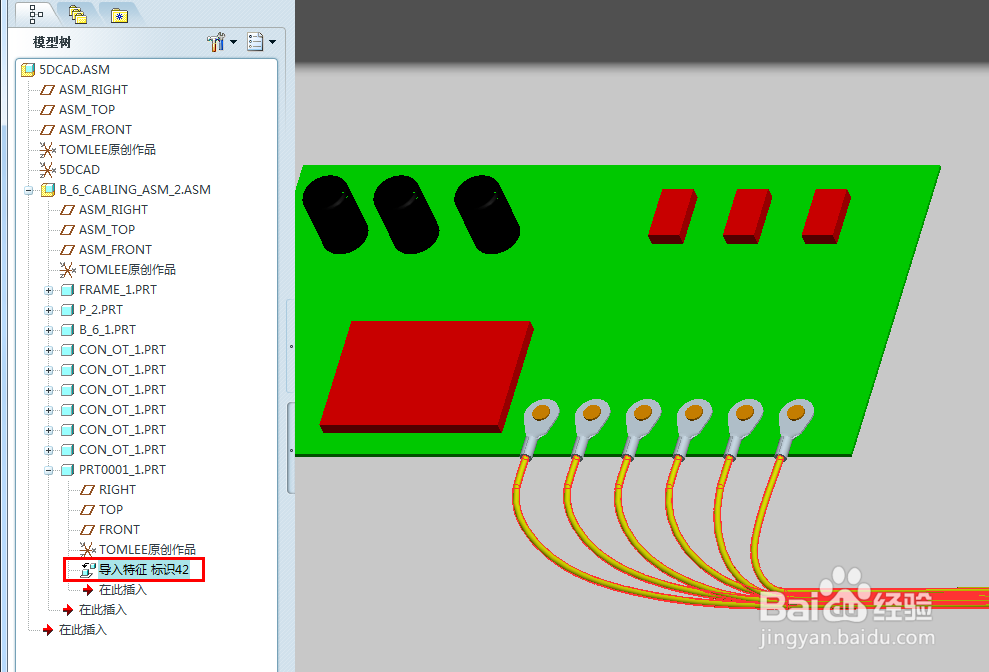

打开的组件中，我们可以看到线束零件包含一个导入特征，电缆以曲面的形式显示。

注意事项

如果不勾选导出电缆曲面，保存的STP档案不会包含电缆的显示。

如果需要电缆颜色显示正常，必须增加step_appearance_layers_groups yes的config选项设置。
