订阅CAD阵列命令怎么使用
来源：网络收集 点击： 时间：2024-05-05【导读】：
CAD阵列快捷命令如何使用品牌型号：华硕PRIME Z370-P系统版本：Windows102004软件版本：CAD20071.0方法1/矩形阵列的步骤1/3分步阅读
2/3
3/3
方法2/环形阵列的步骤1/3
2/3
3/3
阵列命令分为两种1.矩形阵列，2.环形阵列，首先讲矩形阵列的使用方法。选中需要阵列的图形，然后在命令栏里输入AR单击回车键
2/3在弹出的对话框中分别设置好行、列的数值，以及行偏移和列偏移，从右边的图框中可以直接预览，数值合适后，单击确定即可完成矩形阵列
3/3刚才设置的为2行3列，行列间距各为500，阵列角度为0，如下图，表明设置成功！

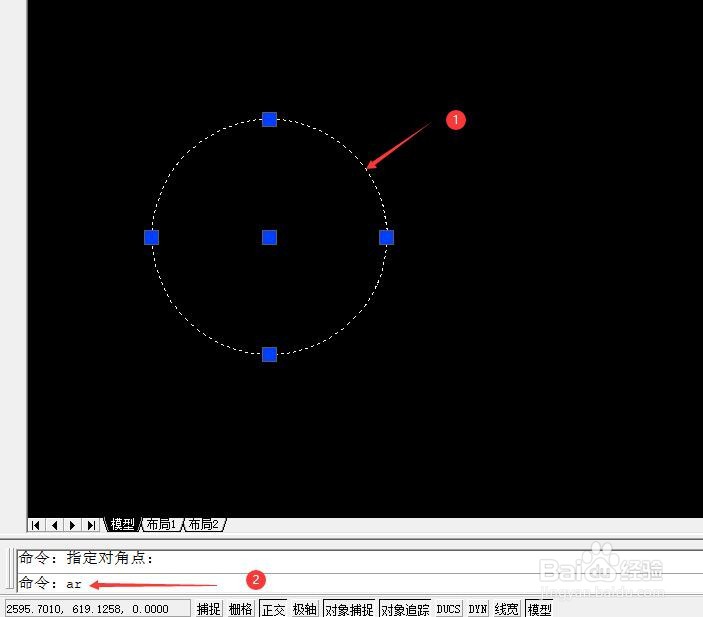

方法2/环形阵列的步骤1/3环形阵列需要指定一个中心点，所以画了一个大圆，用它的圆心作为环形阵列的中心点，首先选中需要阵列的图形，然后在命令栏里输入AR单击回车键

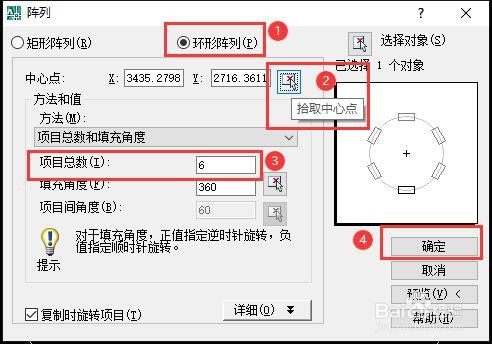

2/3在弹出的对话框中选择环形阵列，然后点击拾取中心点（本教程选择的拾取大圆的中心为中心点）接着输入项目总数即环形阵列的数量，然后单击确定

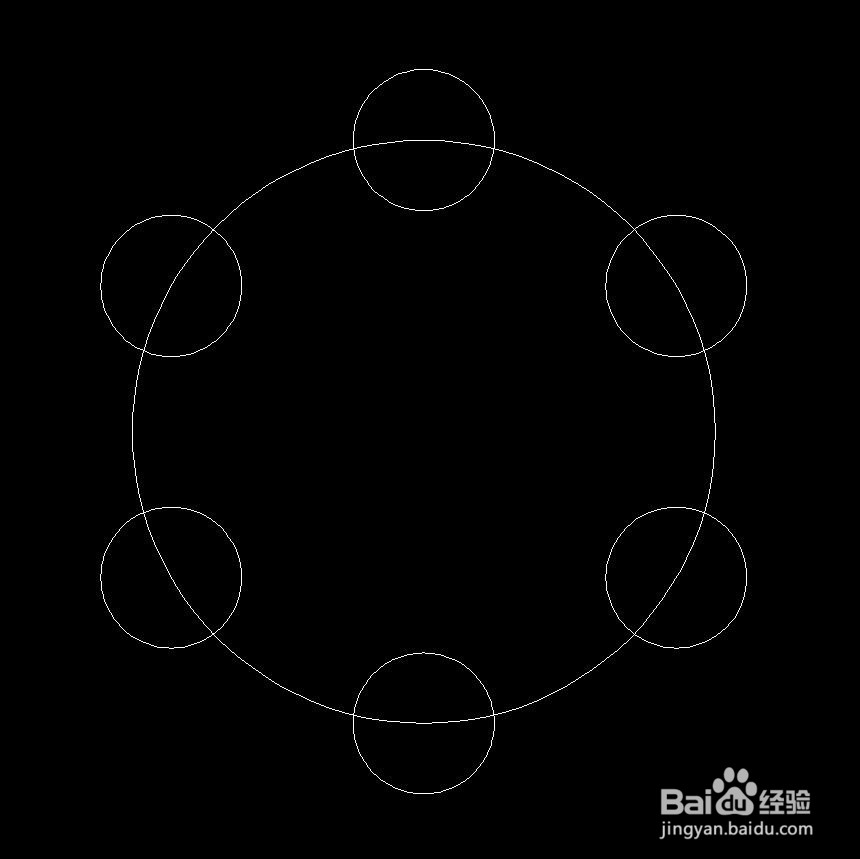

3/3当小圆环形相切于大圆，说明设置成功！
