阵列命令是CAD制图软件中常用到的命令，它包含矩形阵列和环形阵列，它可以使我们更快的复制图形，缩短绘图时间，下面小编简单介绍CAD阵列命令怎么用？工具/原料more电脑 Windows7 64位操作系统 AutoCAD2008 B.51.0 (UNICODE)版本矩形阵列1/4分步阅读

首先利用AutoCAD2008打开图纸，点击右面工具栏里面的阵列命令。

2/4

进入矩形阵列界面后，先点击右上方的选择对象命令，然后图纸上选择需要阵列的图形，完成后敲击键盘空格。

3/4

下面我们要选择需要阵列的个数，以5行、5列为例，参考如下图。

4/4

接下来我们选择行、列的偏移距离及角度，具体操作如图，设置完成后点击确定选项。

环形阵列1/4

利用AutoCAD2008打开图纸，点击右面工具栏里面的阵列命令，然后选择环形阵列。

2/4

先点击右上方的选择对象命令，然后图纸上选择需要阵列的图形，完成后敲击键盘空格。

3/4

接下来我们开始设置环形阵列的中心点，可以手动输入中间点，也可以自动在图纸上选择一个中心点。

4/4

最后我们再设置环形阵列的个数，角度，参考下图，然后点击确定选项。

总结1/2

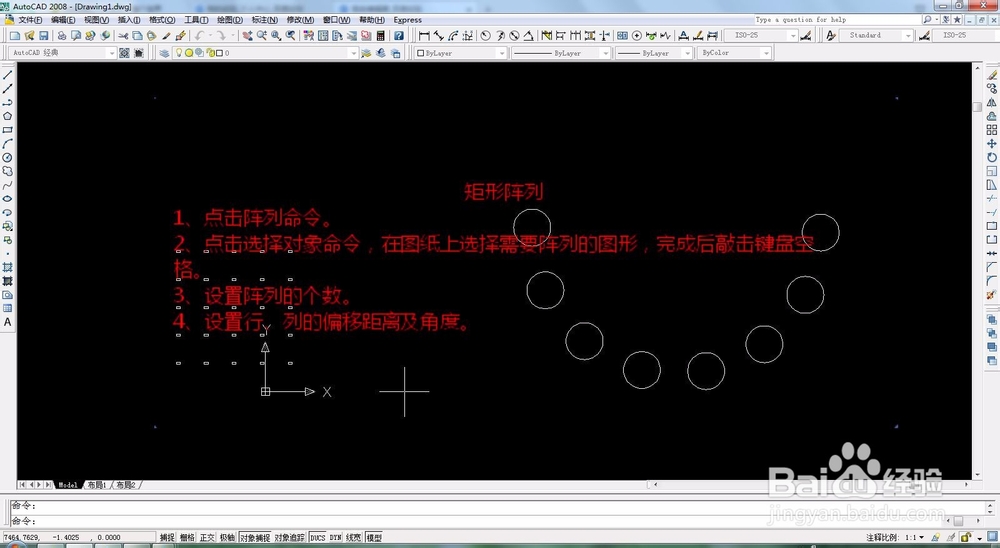

矩形阵列：

1、点击阵列命令。

2、点击选择对象命令，在图纸上选择需要阵列的图形，完成后敲击键盘空格。

3、设置阵列的个数。

4、设置行、列的偏移距离及角度。

2/2

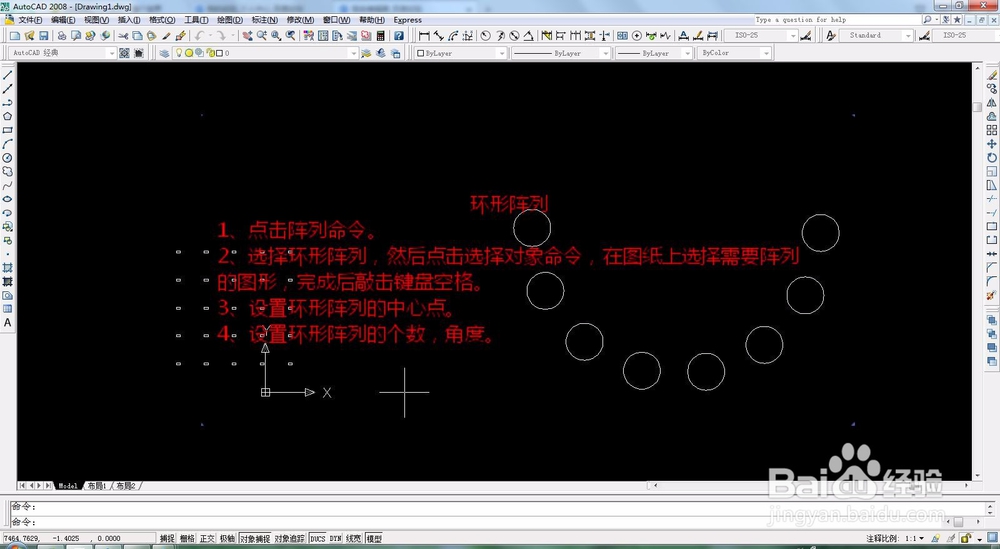

环形阵列：

1、点击阵列命令。

2、选择环形阵列，然后点击选择对象命令，在图纸上选择需要阵列的图形，完成后敲击键盘空格。

3、设置环形阵列的中心点。

4、设置环形阵列的个数，角度。

注意事项

在阵列时，注意阵列的方向。
