订阅CATIA怎么查看剪切零件图
来源：网络收集 点击： 时间：2024-05-08【导读】：
CATIA可以制作三维物体模型，那么在CATIA中怎么查看零件的剪切图呢？品牌型号：联想笔记本G40-30系统版本：微软Windows 7旗舰版软件版本：CATIAV5R20方法/步骤1/5分步阅读
2/5
3/5
4/5
5/5

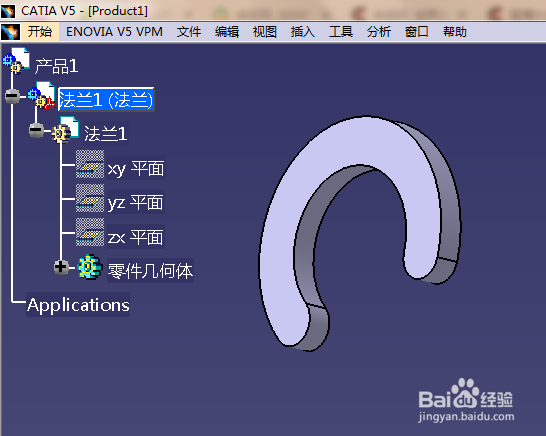

首先，打开CATIA软件，在三维设计界面中绘制一个零件。

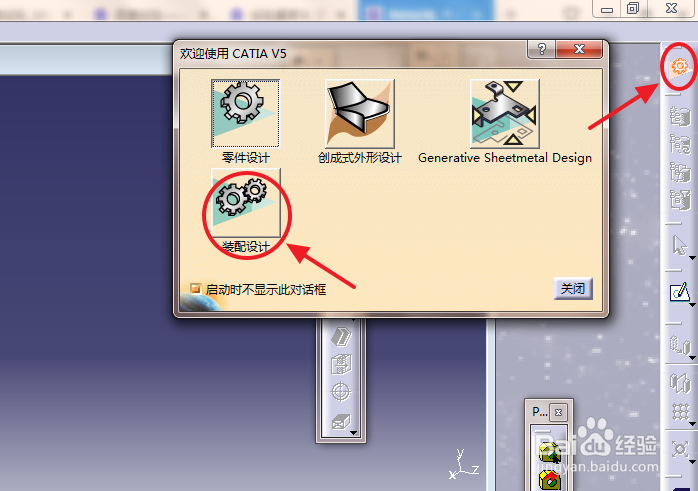

2/5双击选中产品，点击“产品结构”，点击“装配设计”，切换到装配模式。
3/5在页面的最下方点击“切割”工具。
4/5在“切割定义”窗口中选择“定义”，模式选择“剪切”工具。

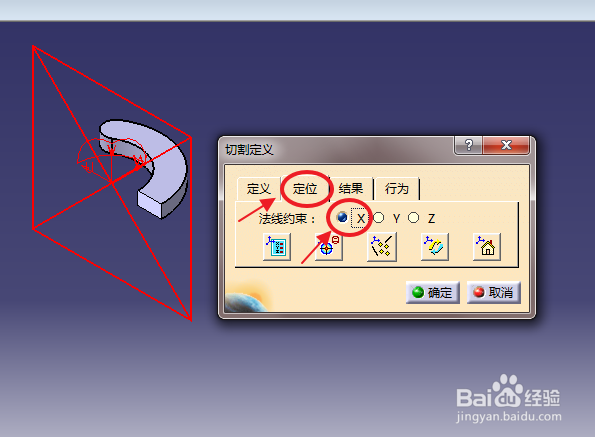

5/5接着选择“定位”选项，剪切方向选择x（或其他方向轴），点击“确定”就可以了。
