界面曲线也是一个常用的创建曲线的方法，就是通过平面与实体、片体相交得到的曲线，下面我们来学习下它的用法。工具/原料more电脑软件方法/步骤1/5分步阅读

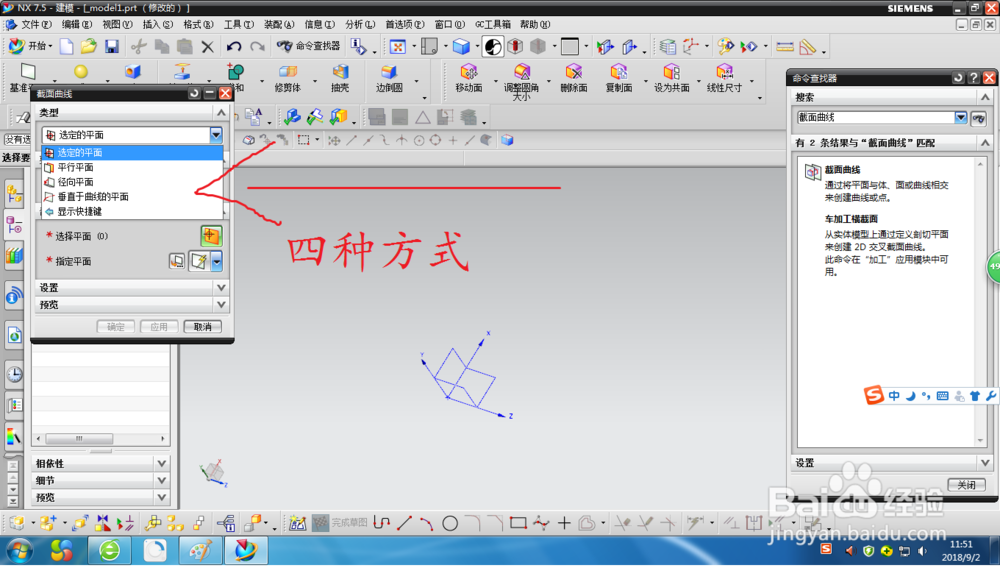

首先看下，界面曲线的定义：通过将平面与体、面或曲线相交的曲线和点，如图，有四种创建方式

2/5

第一种：选定的平面，假设选定基准面XC-ZC为剖切平面，得到如图

3/5

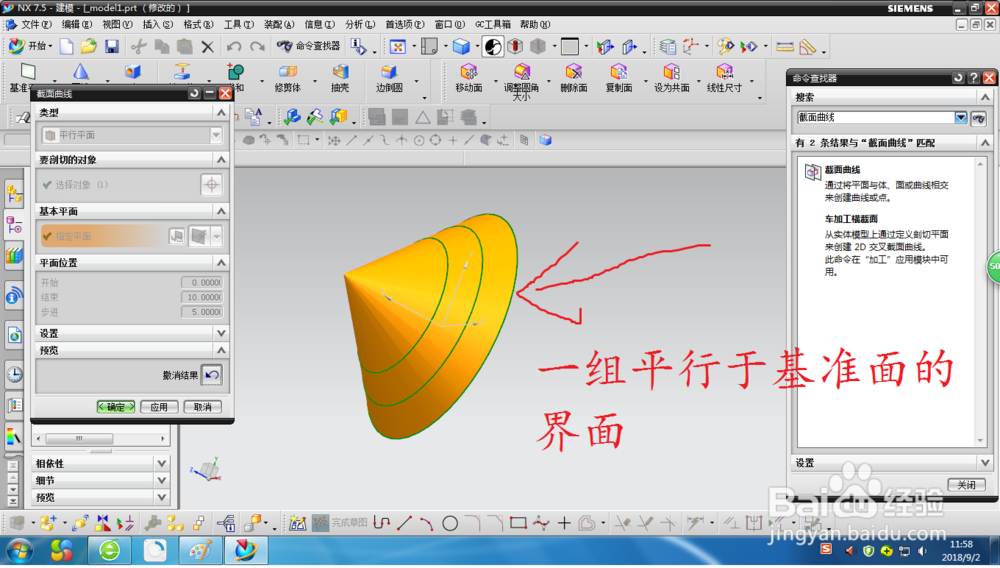

第二种：平行平面，通过设定一系列等间距的平行平面作为截交平面，如图

4/5

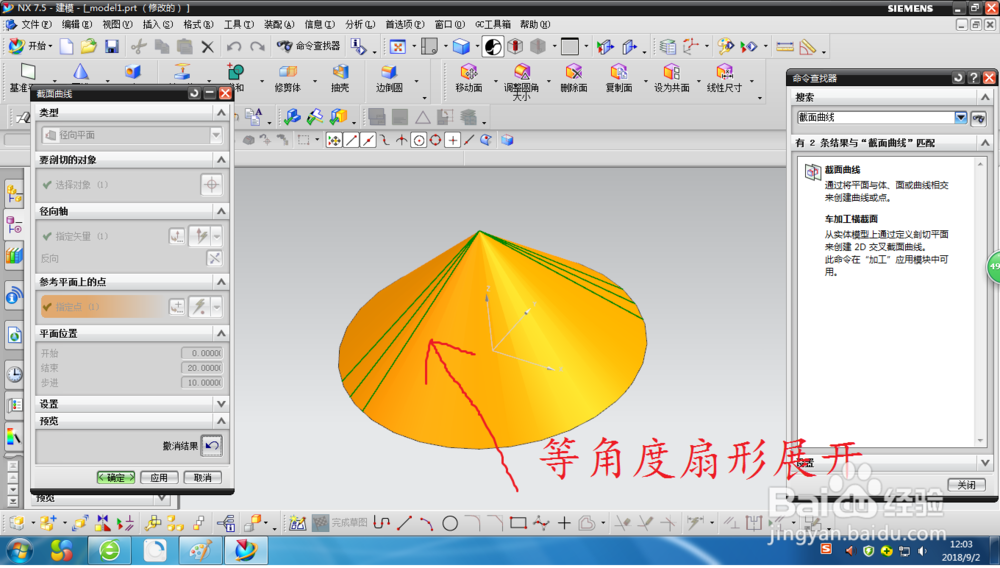

第三种：径向平面，通过设定一组等角度扇形展开的放射平面作为截交面，生成截面曲线，

5/5

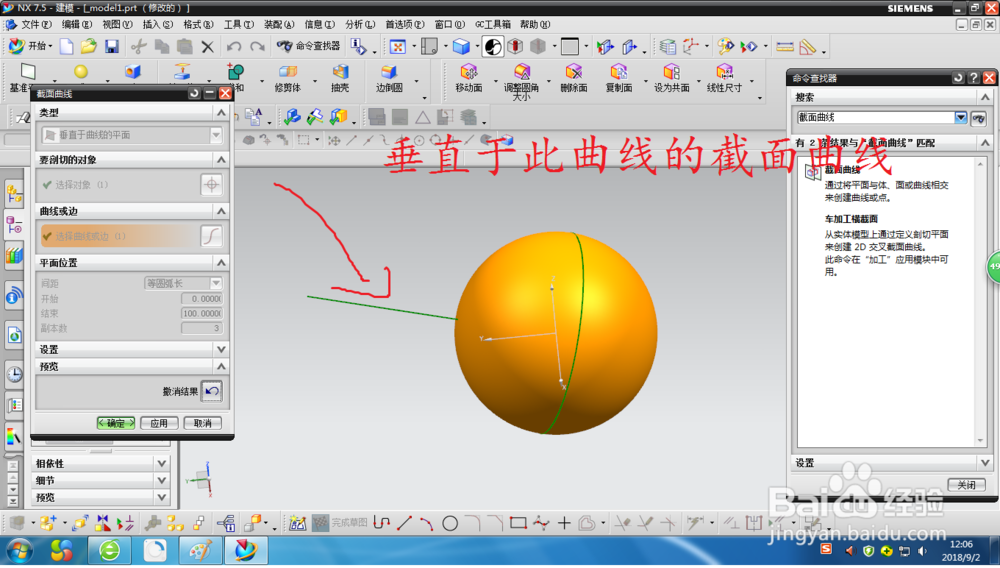

第四种：垂直于曲线的平面。该方式通过设定一个或一组与选定曲线垂直的平面。作为截交平面。

注意事项

注意相交的都是空间曲线，在草图中无法使用。

如果有用就点赞、投票吧

UG截面曲线的用法曲线编辑
