SolidWorks是一款3D建模软件，也是结构设计从业者需要了解的一款3D画图软件，Solidworks有功能强大、易学易用和技术创新三大特点，这使得SolidWorks 成为主流的三维建模工具。solidworks如何绘制风管？品牌型号：solidworks 2013系统版本：win10 电脑方法/步骤1/5分步阅读

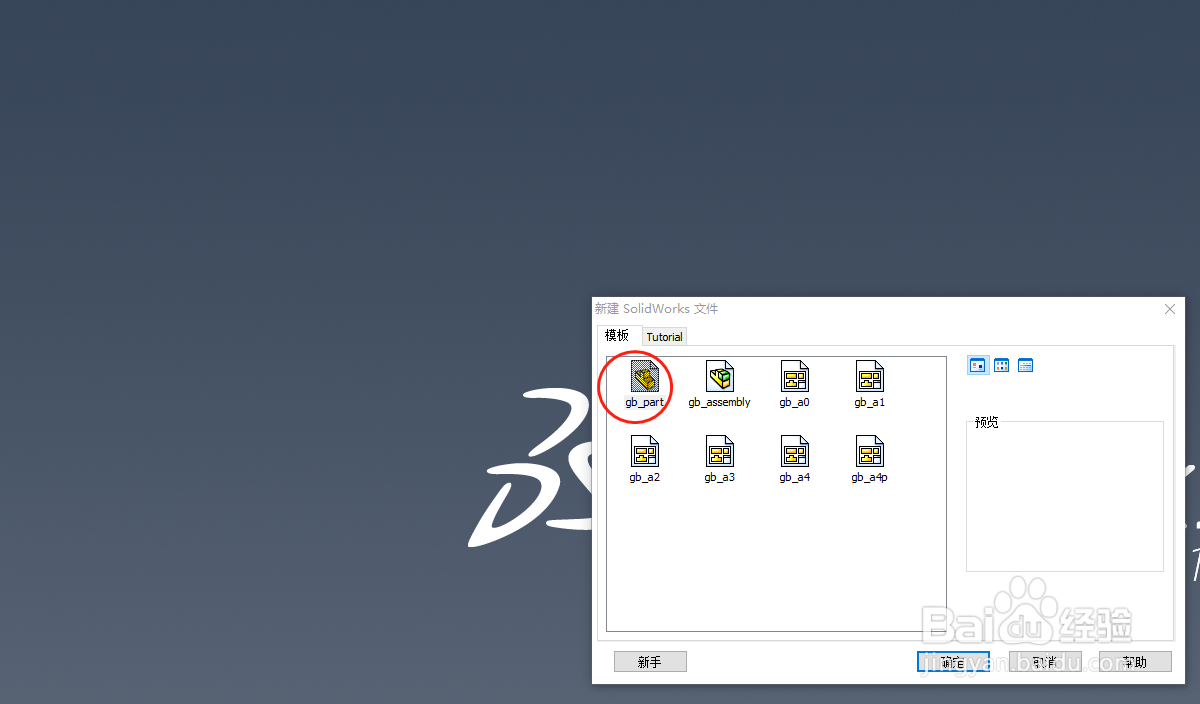

第一步，打开软件进入solidworks工作界面，新建一个零件，进入绘图界面；

2/5

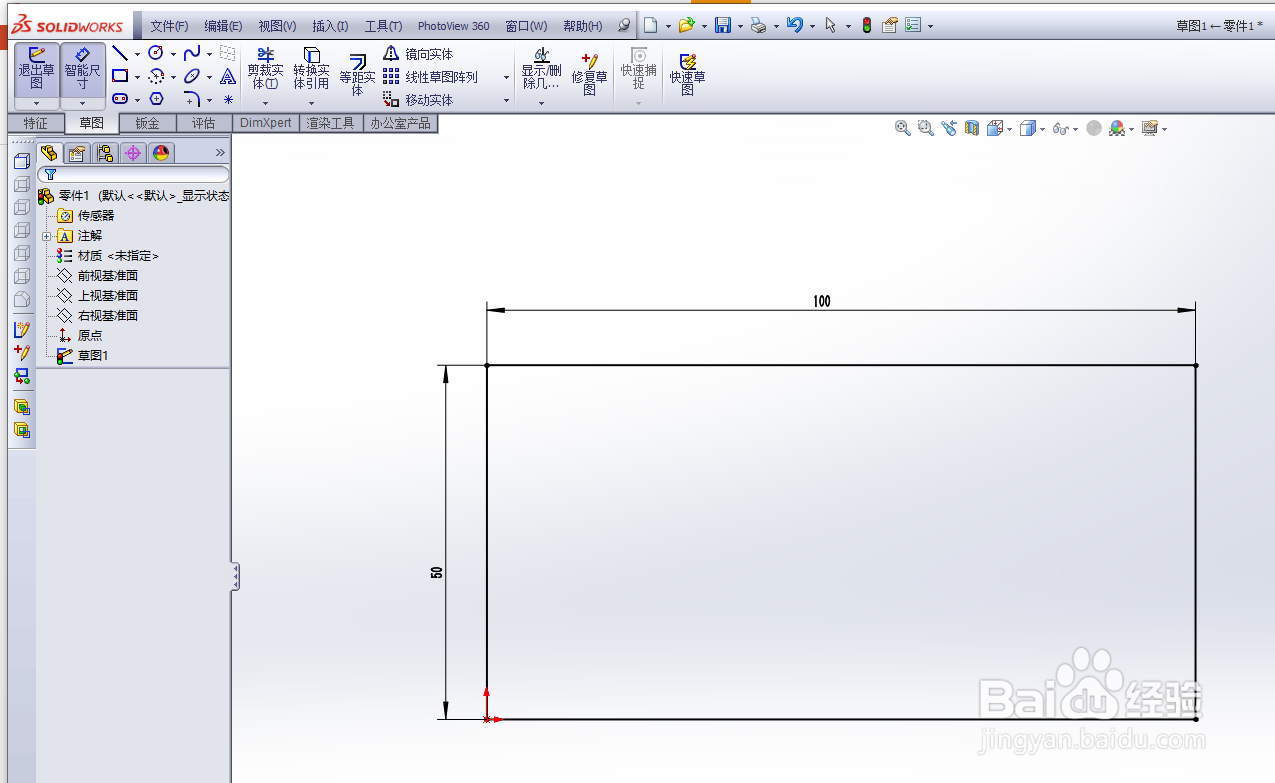

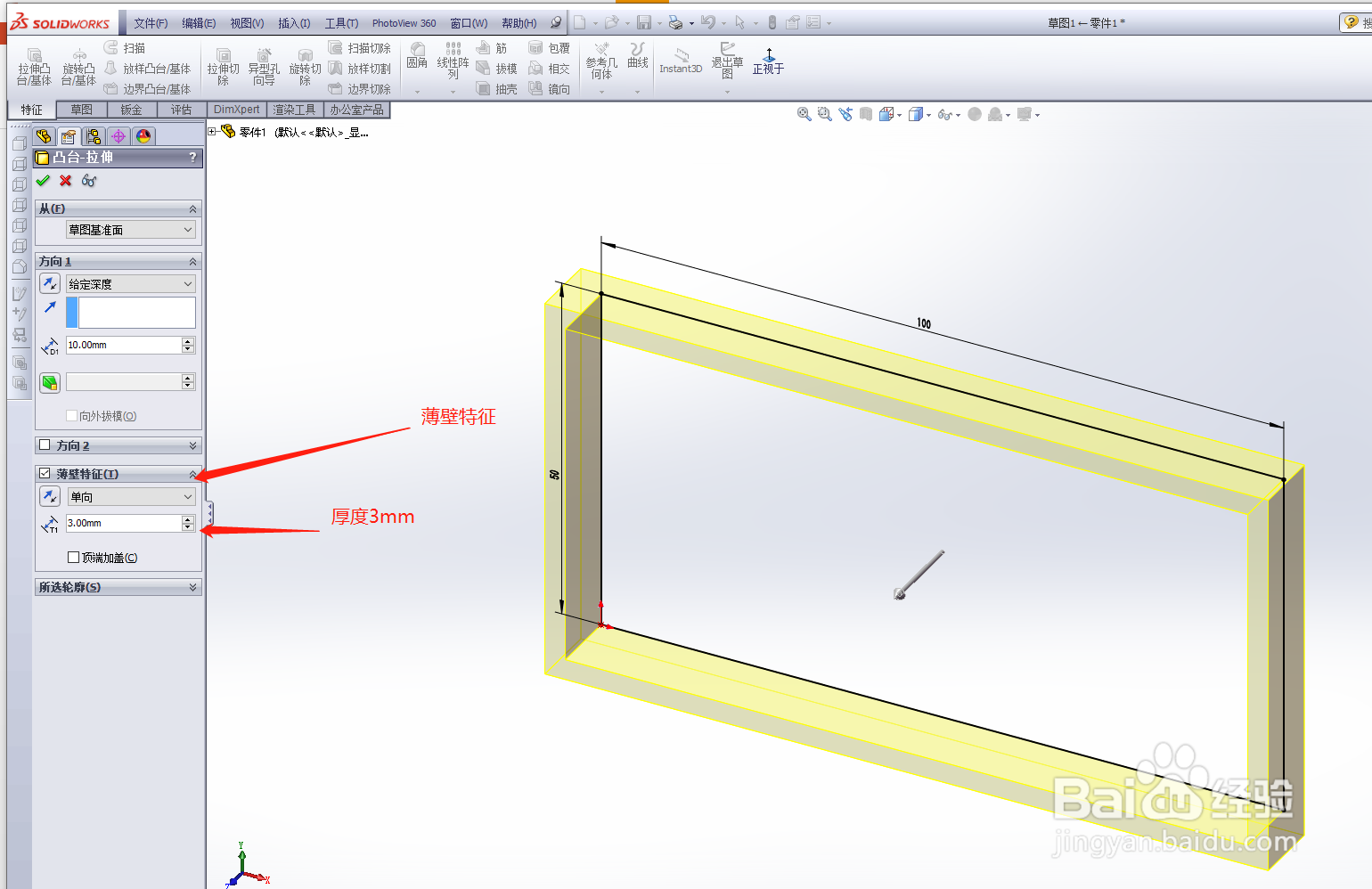

第二步，利用草图工具-矩形，绘制一个长*宽=200*100mm，利用拉伸凸台工具，拉伸20mm，拉伸时注意选择薄壁特征，壁厚3mm;

3/5

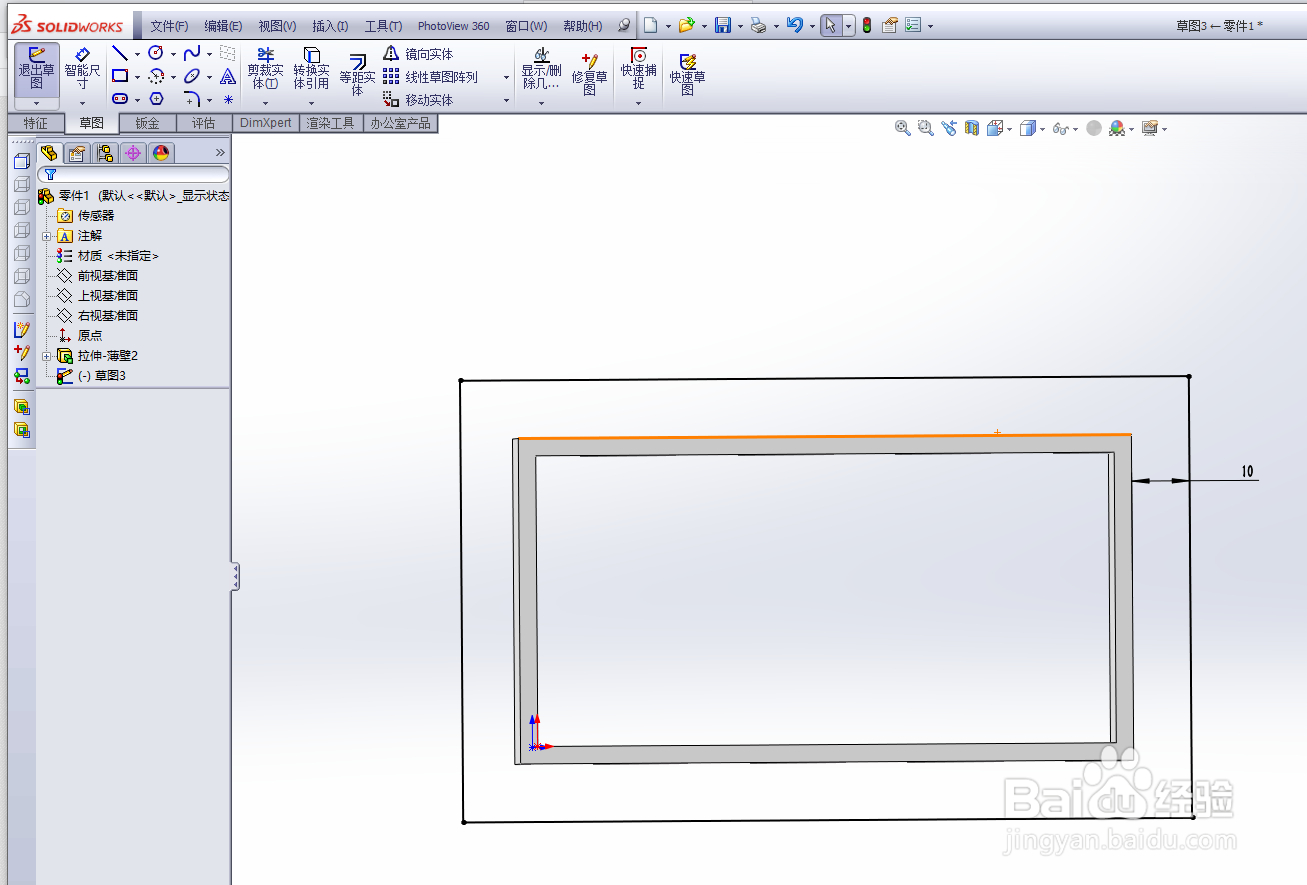

第三步，选择草图工具栏等距实体命令，然后点击矩形实体的外表面边线，等距距离设置为10mm；

4/5

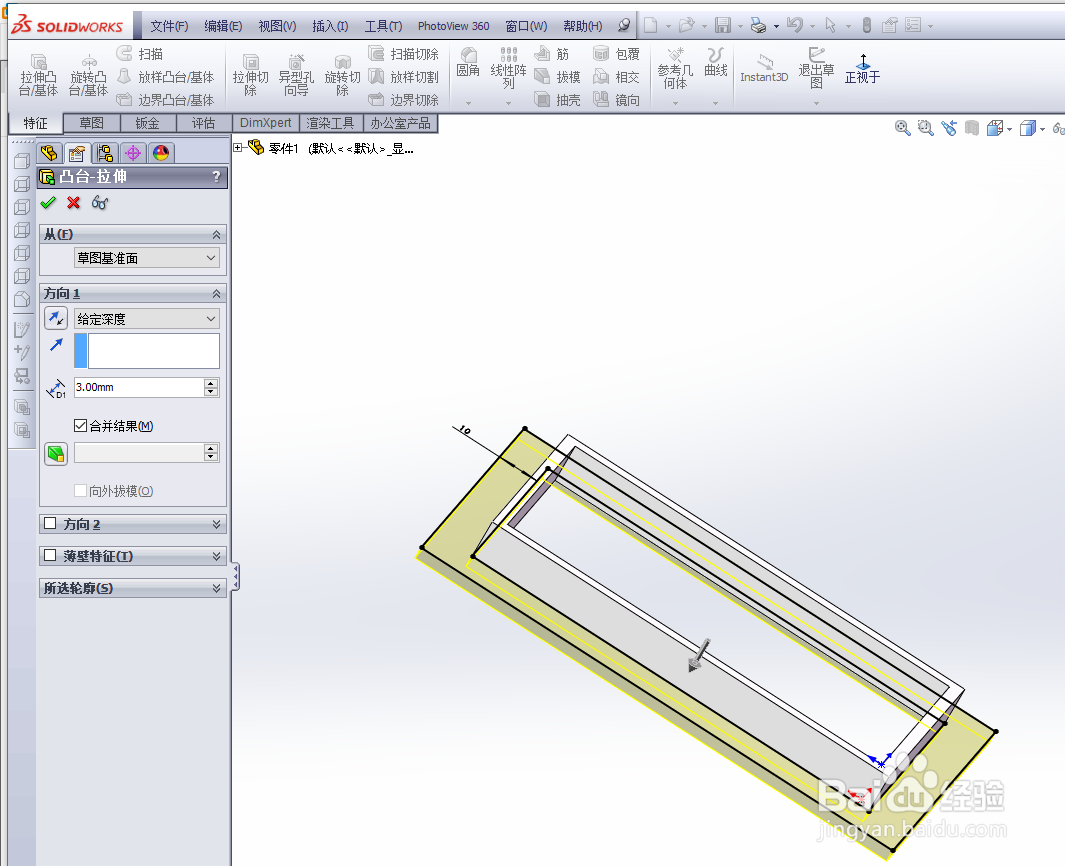

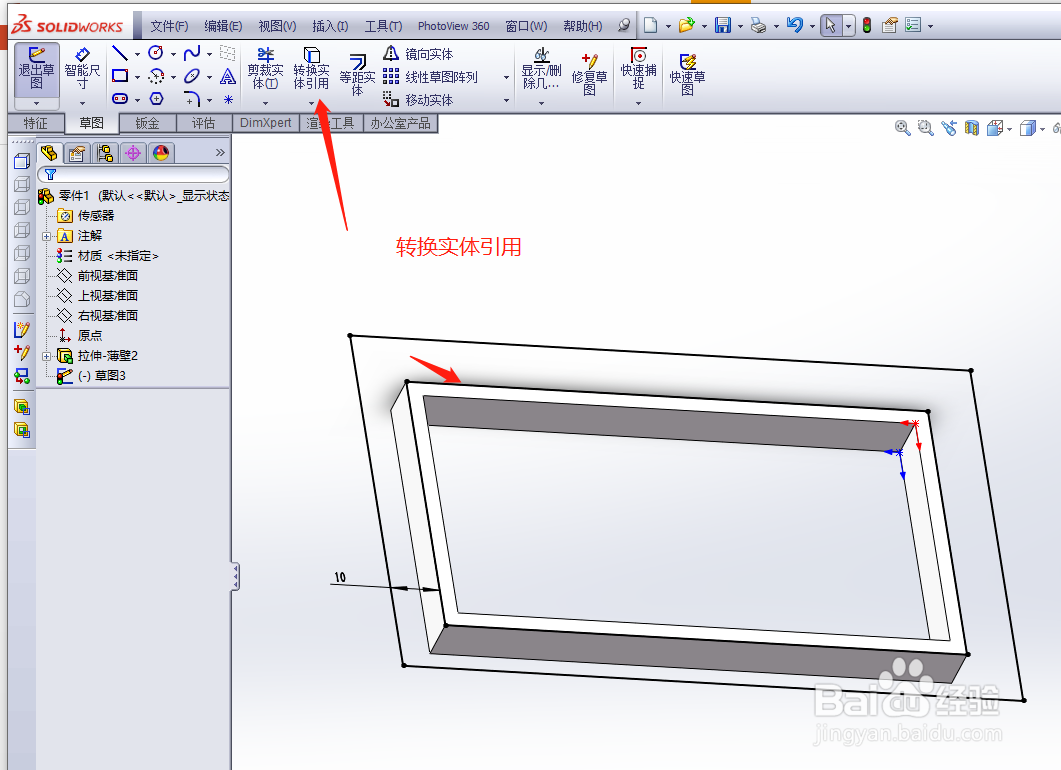

第四步，然后选择草图工具栏中的“转换实体引用”，点击外表面的边线，利用拉伸凸台/基体命令，拉伸深度设置为3mm；

5/5

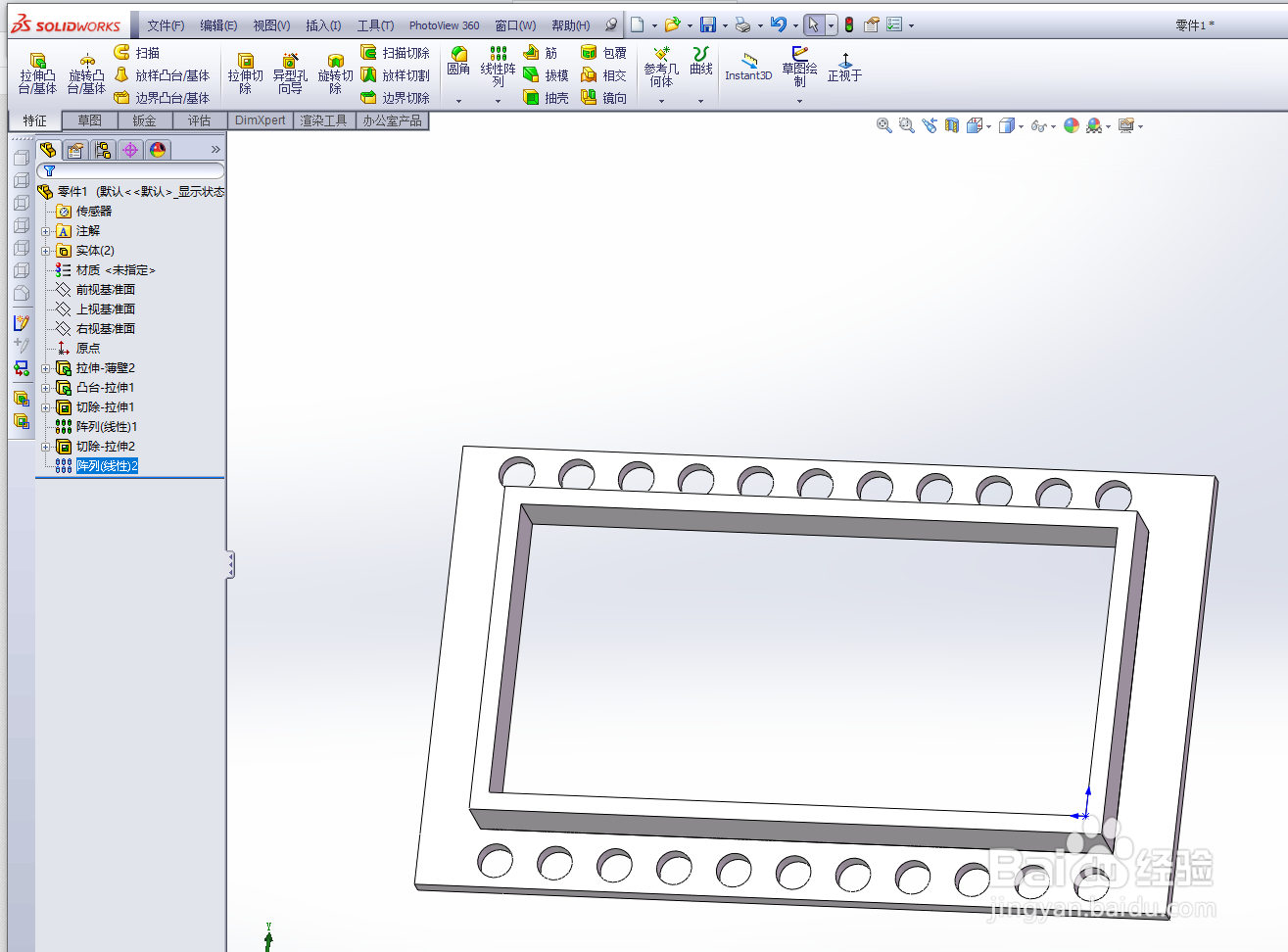

第五步，添加风管的固定孔后，即可完成绘制；

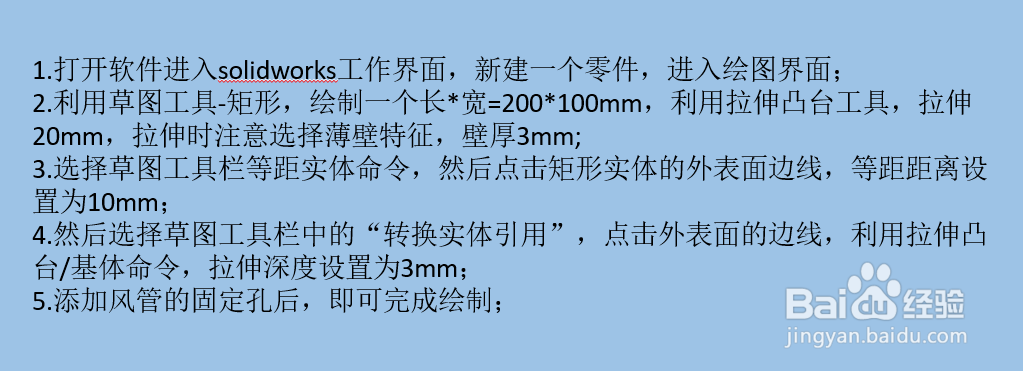

总结1/1

1.打开软件进入solidworks工作界面，新建一个零件，进入绘图界面；

2.利用草图工具-矩形，绘制一个长*宽=200*100mm，利用拉伸凸台工具，拉伸20mm，拉伸时注意选择薄壁特征，壁厚3mm;

3.选择草图工具栏等距实体命令，然后点击矩形实体的外表面边线，等距距离设置为10mm；

4.然后选择草图工具栏中的“转换实体引用”，点击外表面的边线，利用拉伸凸台/基体命令，拉伸深度设置为3mm；

5.添加风管的固定孔后，即可完成绘制；

注意事项

以上是SolidWorks草图中如何绘制风管的方法，对你有所帮助
