现在汽车上的的电路多了起来，想要修好汽车电路就要会看电路图，今天来说说怎么看别克汽车摄像头电路。工具/原料more电路手册方法/步骤1/6分步阅读

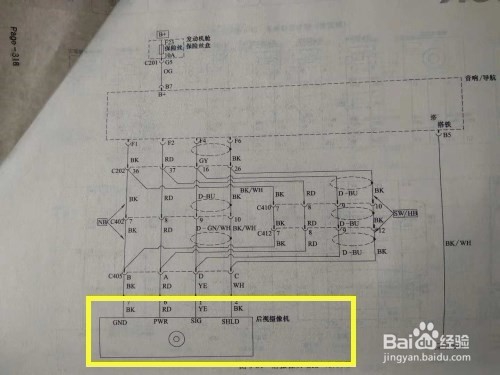

后摄像机。

电路上是后摄像机，也就是后摄像头，大多数安装在尾门或后杠上，从图上可以看到有四根线，后面小编会来说说这四根线的作用。摄像头是个集成模块，只能更换不能维修。

2/6

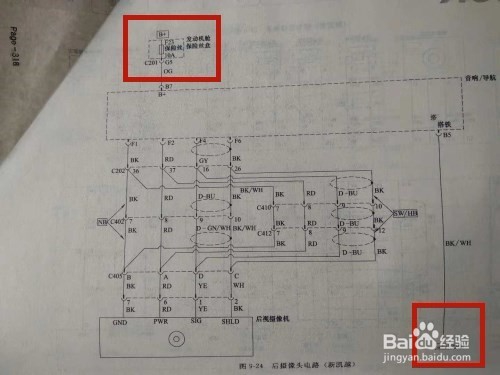

电源与接地。

这个电路图上只有一个B+电源，也只有一个接地，电源系统比较简单，实际维修时只要保证没有虚接就可。

3/6

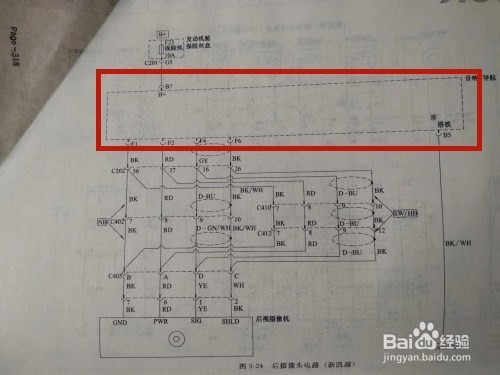

音响、多媒体。

车子挂上倒档后，后面的影像会呈现在多媒体上，方便车上人员使用，当然多媒体也只是辅助设备，不能完全依赖它。

4/6

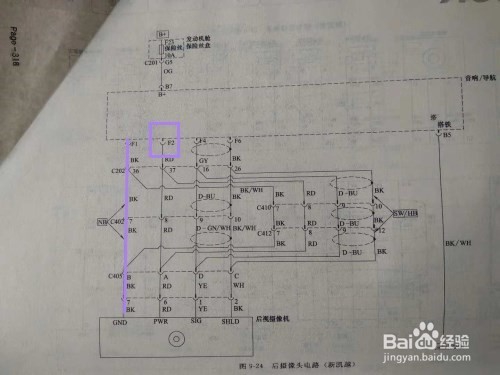

后摄像机电源电路分析。

在这个电路图上最难的就是后摄像机了，摄像机上有一个接地线与多媒体F1相通，电源则与F2相通，如果怀疑是摄像机出现问题，可以测量这两个线束。

5/6

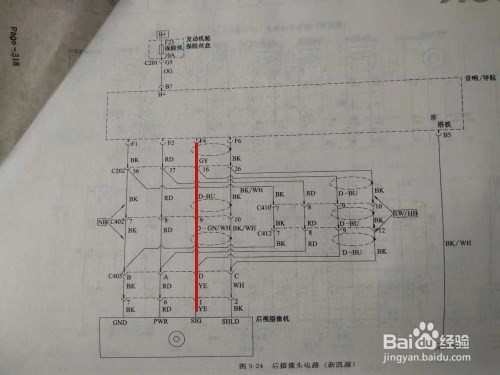

摄像头信号线。

有一个SIG缩写，这个是信号的意思，当多媒体检测到有倒档后，就会给摄像头一个信号，摄像头工作，图像显示在多媒体上。

6/6

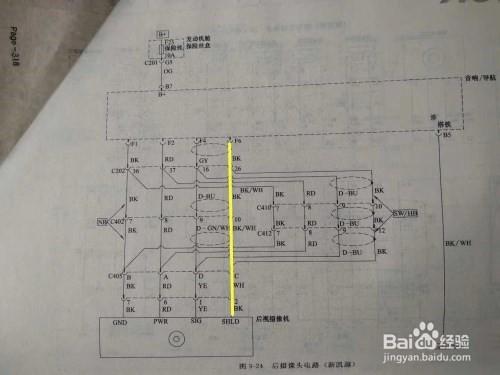

摄像头屏蔽线。

图上的SHLD是屏蔽的意思，主要是为了防止外界有干扰，让多媒体上的图像更清晰，这个线上本身没有电压，不能用汽车万用表进行测量。

注意事项

个人工作心得。
