订阅如何用CAD将两条直线或多段线合成一条多段线
来源：网络收集 点击： 时间：2024-05-12【导读】：
在新手使用CAD的时候，通常会使用到大量的直线，多段线画出一个的复杂的图形，但是有时要选择很多线段组成的图形进行重复操作，但是工具/原料moreCAD软件方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

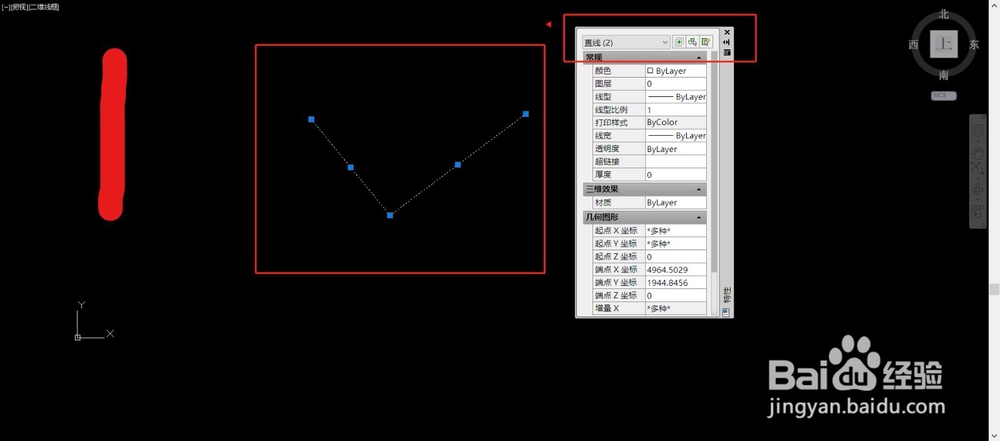

先画两条直线，首尾相连。

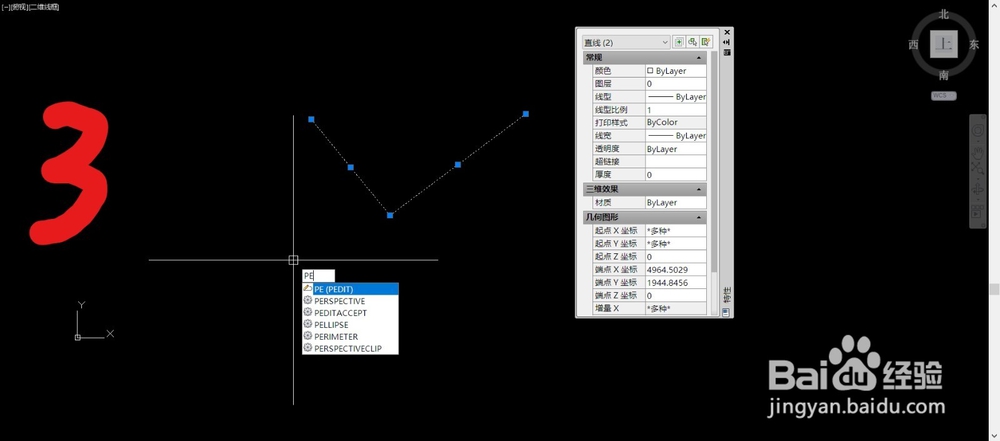

2/6选中两条线输入命令pe,按回车键，或者空格键确认。

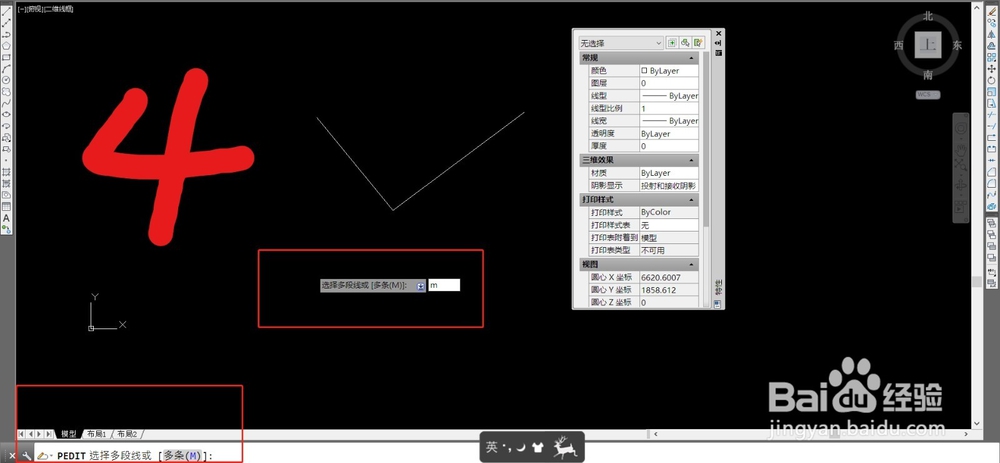

3/6输入命令“M”，“M”命令是选择多条的意思
4/6选择图中首尾相连的两条线，点击回车，会出现“是否将直线、圆弧和样条曲线转化为多短线”，点击回车确定。
5/6输入命令“J”,即合并的意思。点击回车，会出现输入模糊植，不要管这一步，继续点击回车确定即可。
6/6重复一下。就会合并成一天连续的多段线。
注意事项每条独立的线必须首尾相连。
