随着汽车行业在中国的高速发展，汽车的安全辅助设备也越来越多，比如倒车雷达，前置防擦角雷达，倒车影像、行车记录仪等，普通车主加装汽车安全辅助设备的愿望也越来越普遍，作为普通车主安装选择更多的是4S或者汽修店，为什么就不能自己安装呢？究其原因主要是安装要涉及的电源线B+ ACC+ 倒车灯线、刹车灯线让大部分车主几乎无从下手，其实只要查找的方法得当，不管什么品牌、型号的汽车基本都能找到你想要的答案。工具/原料more万用表12V汽车小灯泡一字、十字螺丝刀方法/步骤1/10分步阅读

一 .首先来解释一下汽车辅助设备常用线的功能作用，

1.B+：是常电，从汽车蓄电池的正极输出端子，不受点火开关控制，电压正常测试略高于12V.

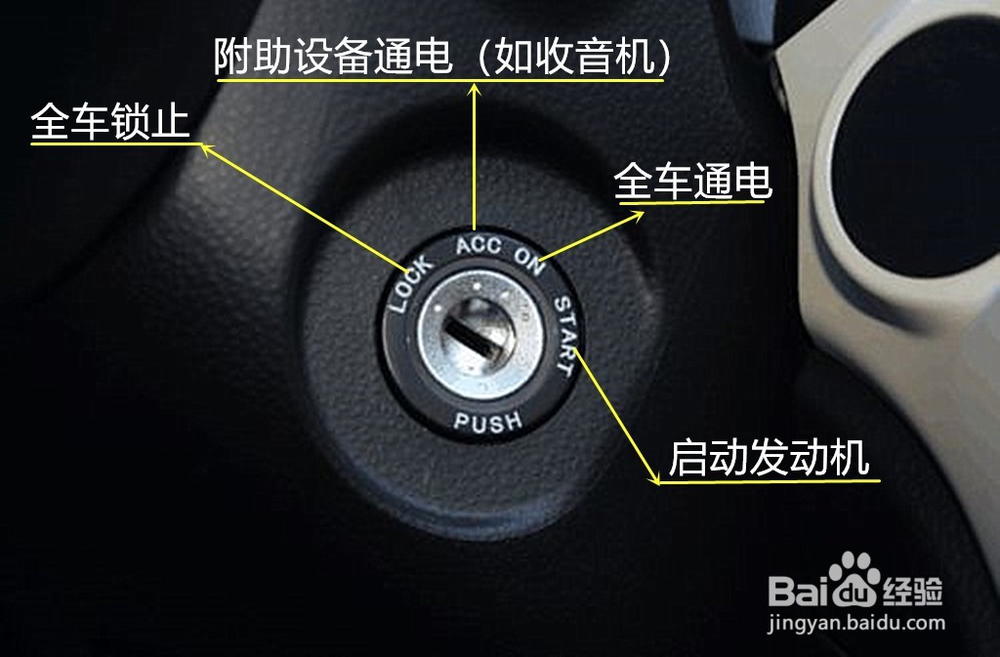

2．ACC+：一般汽车钥匙有4个档位，分别是“LOCK”、“ACC”、“ON”、“START”。

★LOCK,全国锁止档，此档位没有锁匙时，汽车安全保护电路依然有电，

★ACC 此档位汽车小功率附件电器（如收音机）有电，汽车锁匙拔除后此位置没有电，

★ON 此档位汽车全车所有电器都有电，

★START 此档位仅供启动车辆时使用，由于用电量大，此档位好多电器将暂时失去电源，直到打火着车结束才有电。

2/10

3.刹车灯线：当踩下刹车时，刹车灯亮灯的12V供电线，

4.倒车灯线：当档位置于倒车位置时，汽车后面的倒车灯亮灯的12V供电线。

3/10

二.下面就让我来为大家介绍一下B+、 ACC+、刹车灯线、倒车灯线的查找行之有效的具体方法：

●首先准备检测工具：

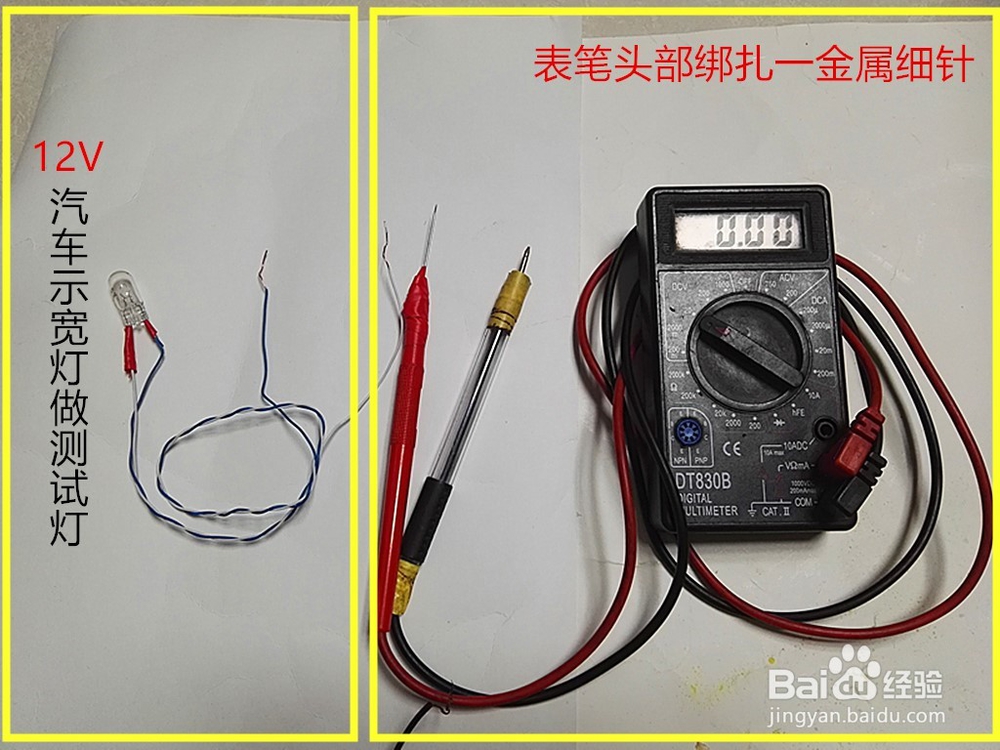

1 普通万用表，能测量直流电压就行，将万用表的红表笔表针上面绑扎上一根细长的金属针状物，便于插入插头引脚的封隙内做测试。

2 也可以用12V汽车小灯做检测工具，笔者选择的是“示宽灯”小灯泡，详见下图。

4/10

●主要思路：

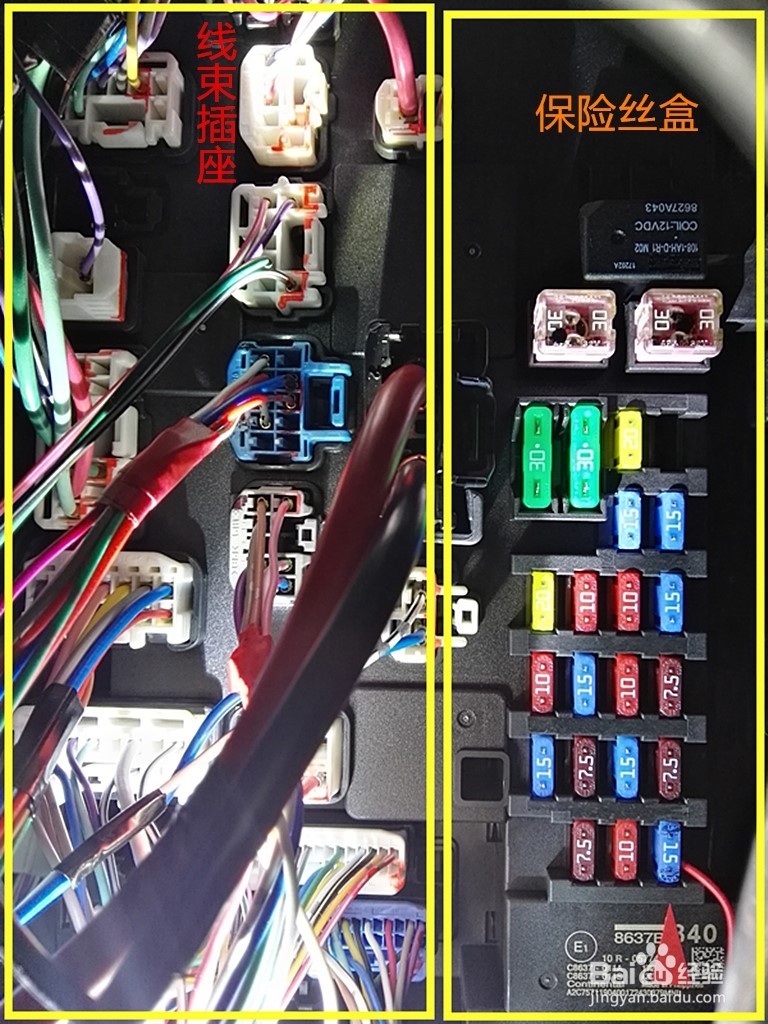

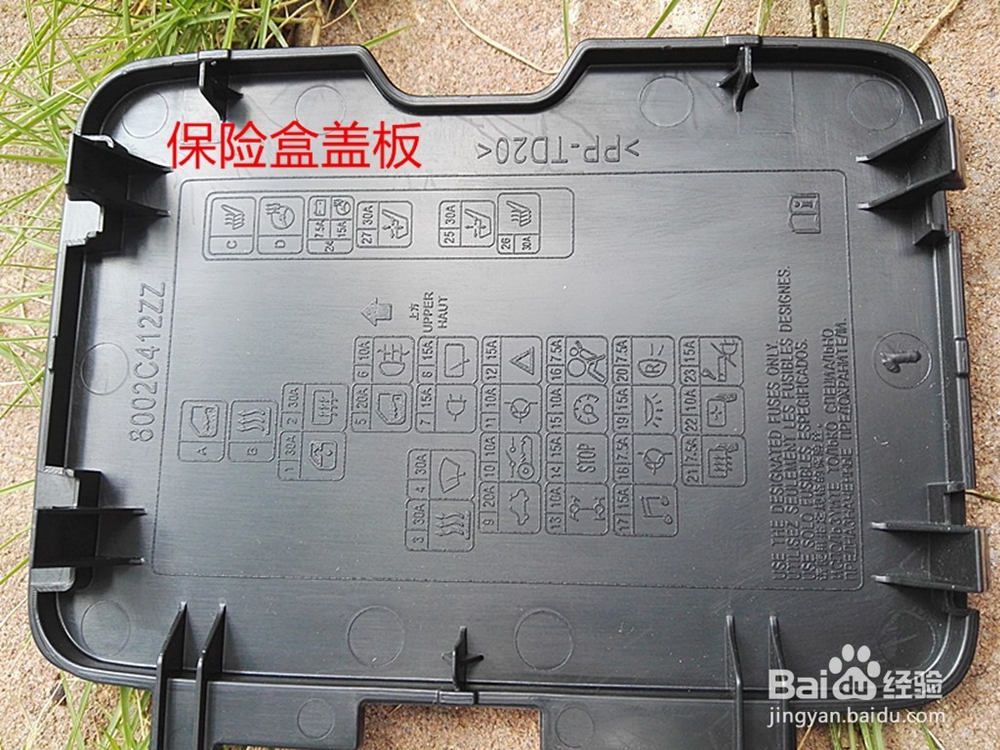

1.首先告诉大家如上提到的电源线一般都在驾驶室方向盘下面的接线盒、保险丝盒内，保险丝规格图一般在检测窗盖板后面，详见下图。

2.B+、ACC可从保险盒内可方便找到。

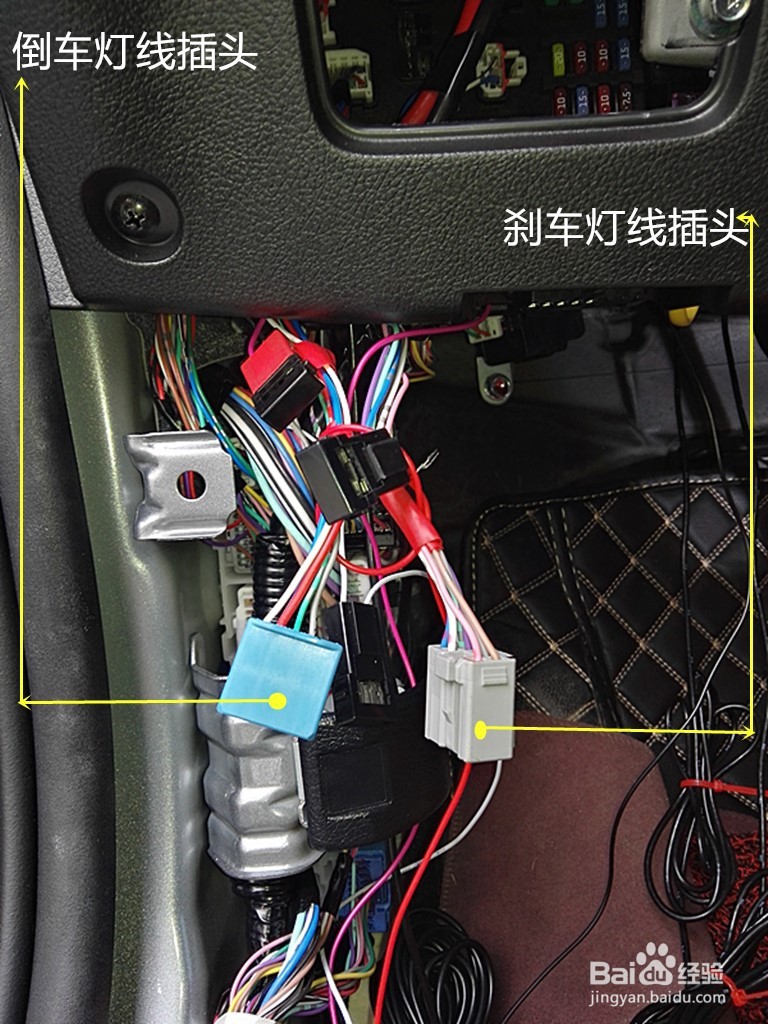

3.刹车灯线、倒车灯线接在驾驶室接线盒内其中一或二个插头提供。

5/10

●具体检测方法

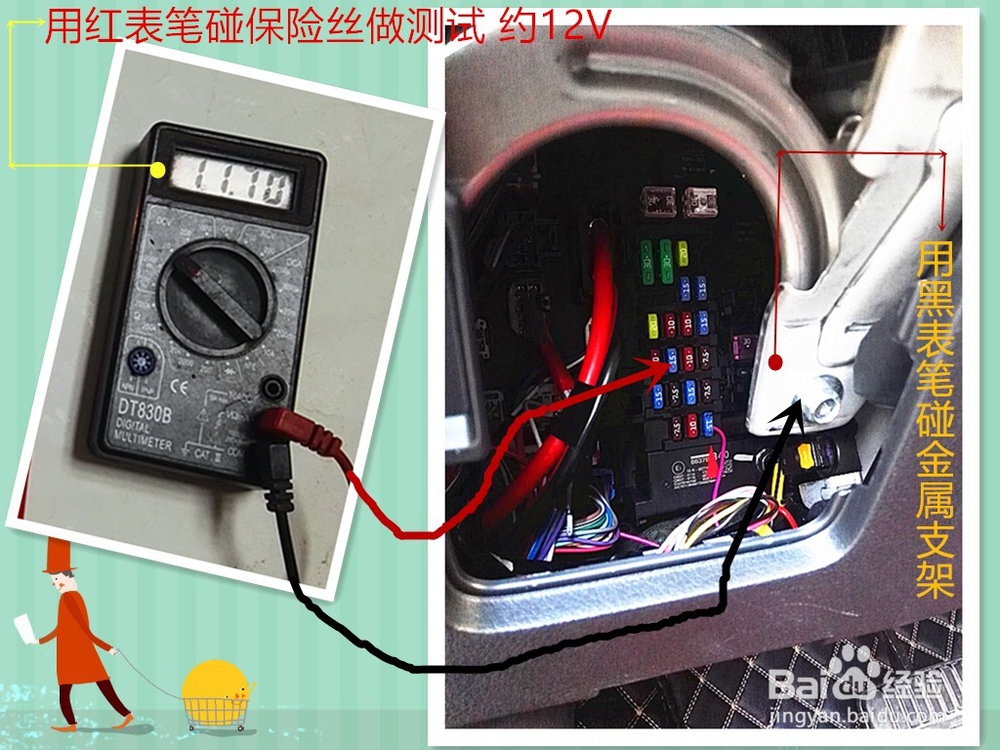

1 B+查找 在汽车锁匙没有被插入时，在一键启动没有按下之前，检测汽车驾驶室内侧保险丝盒，用万用表检测到某保险丝约12V电压，表明此保险丝电源属于B+.

注意：由于汽车负极“-”是接地的（汽车的金属支架），所以万能表的黑表笔接汽车支架，红表笔触保险丝。

6/10

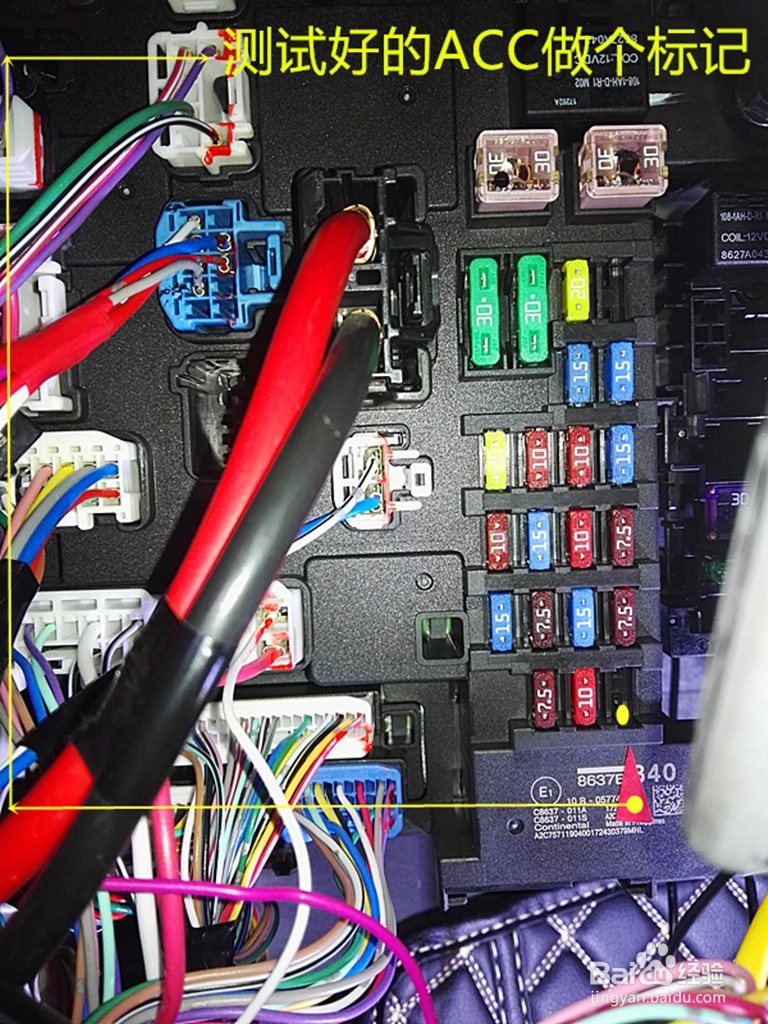

2 ACC+查找 将汽车锁匙插入置于ACC位置,如果此时测试到此保险丝约12V，而将汽车锁匙置于LOCK时，此电压又消失，说明此保险丝是ACC+供电。

7/10

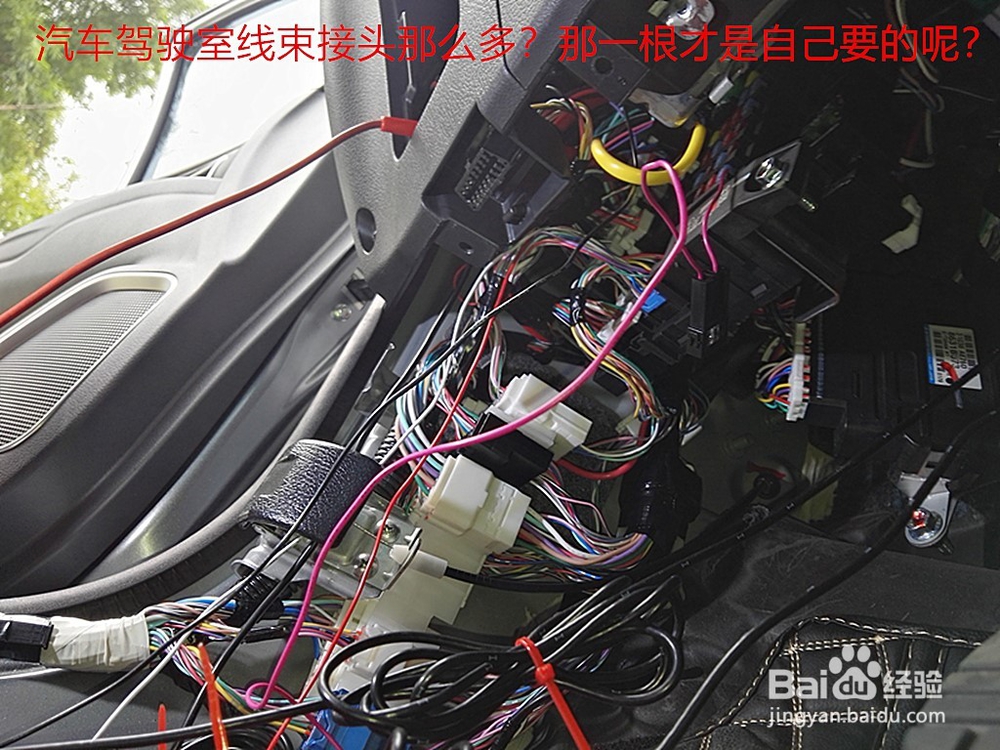

3 刹车灯线，倒车灯线，的查找是重中之重，对于大部分车主来说，没有参考借鉴资料的情况下确实是一套难题，现在就来说说对任何车型都适合的刹车灯线、倒车灯线的查找的方法。

8/10

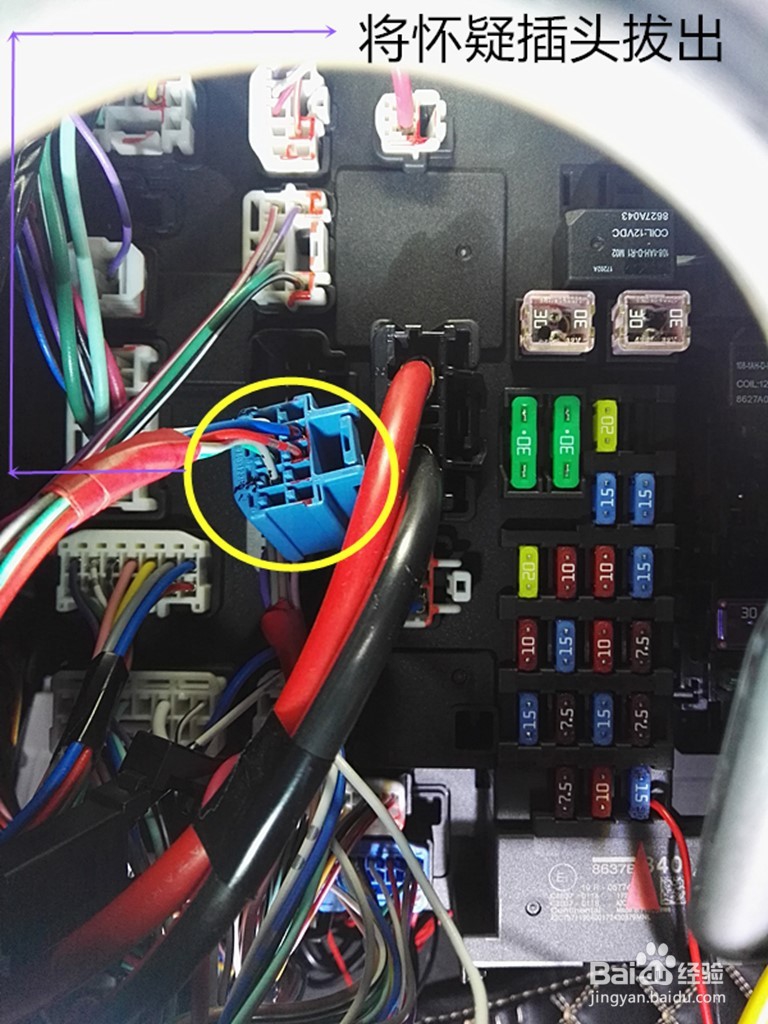

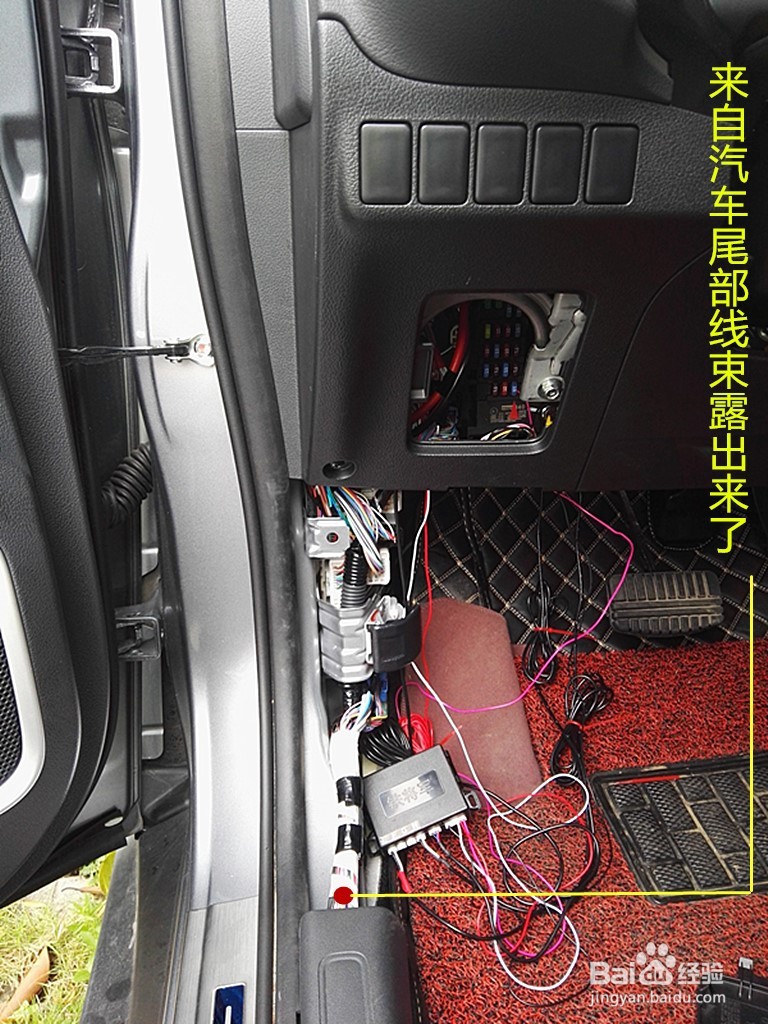

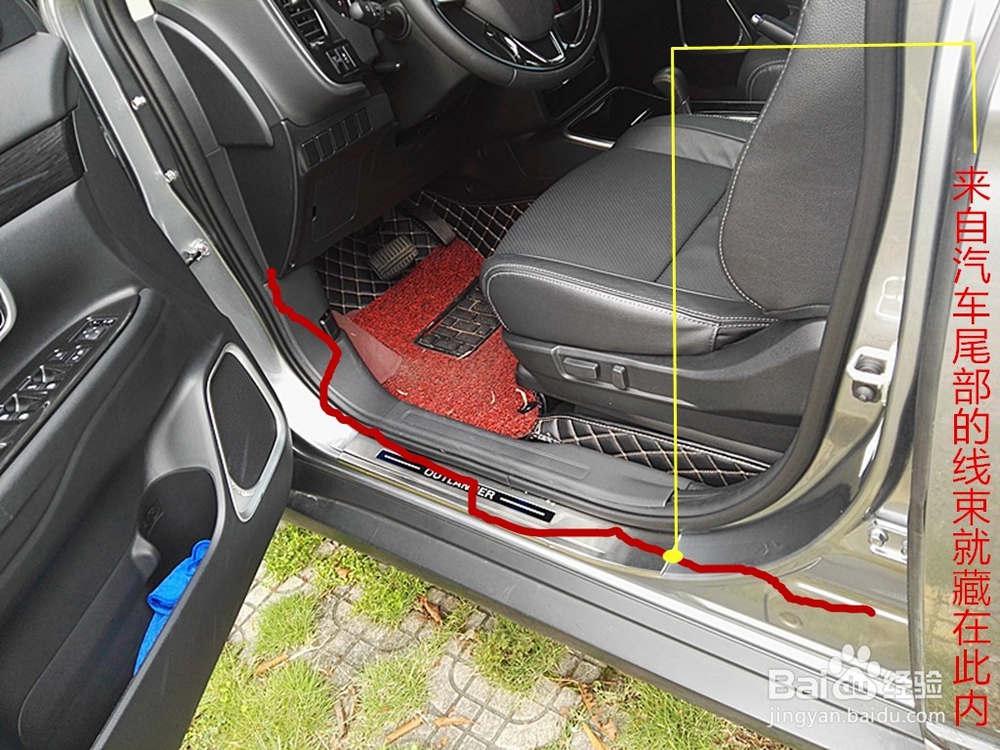

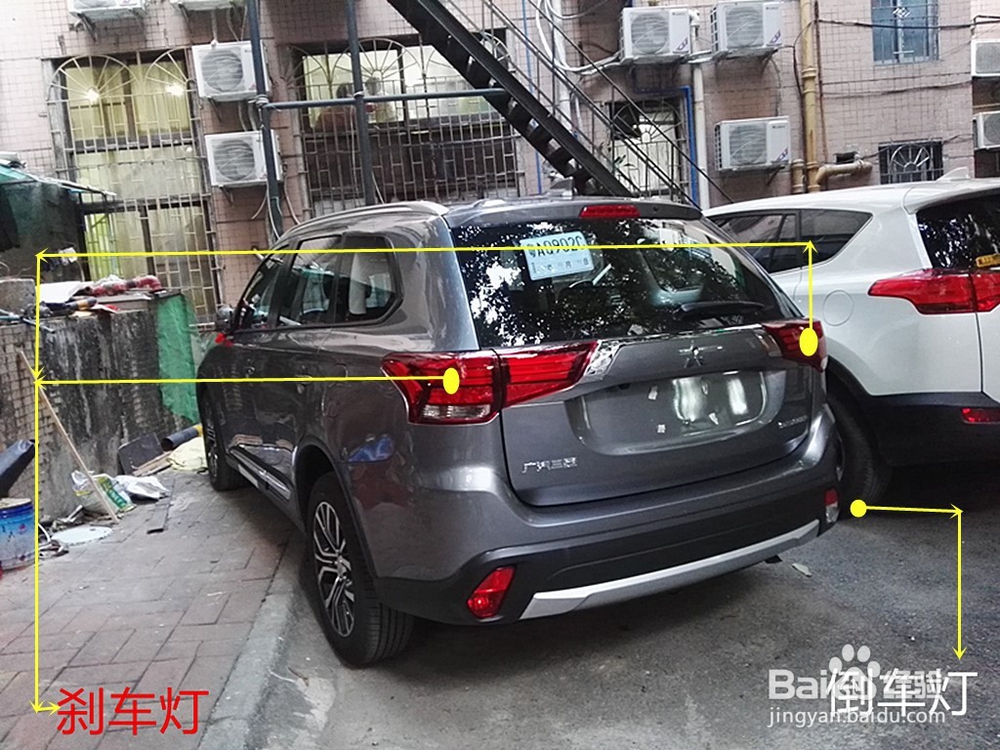

◆首先检查刹车灯线，在驾驶室将护线的塑料装饰板拆开，再看看来自汽车尾部线束，沿着此线束组往上找，直至找到此线束与那一级接线盒相连，将此接线盒内其中一个被怀疑的插头拔出，将车匙置于ACC或ON位置，再踩刹车，如果刹车灯不亮，则表明被拔下的插头就是刹车灯线的接头。刹车灯的亮与灭，可二人操作，也可借用镜子一人操作，同时可借鉴仪表灯做判断。

9/10

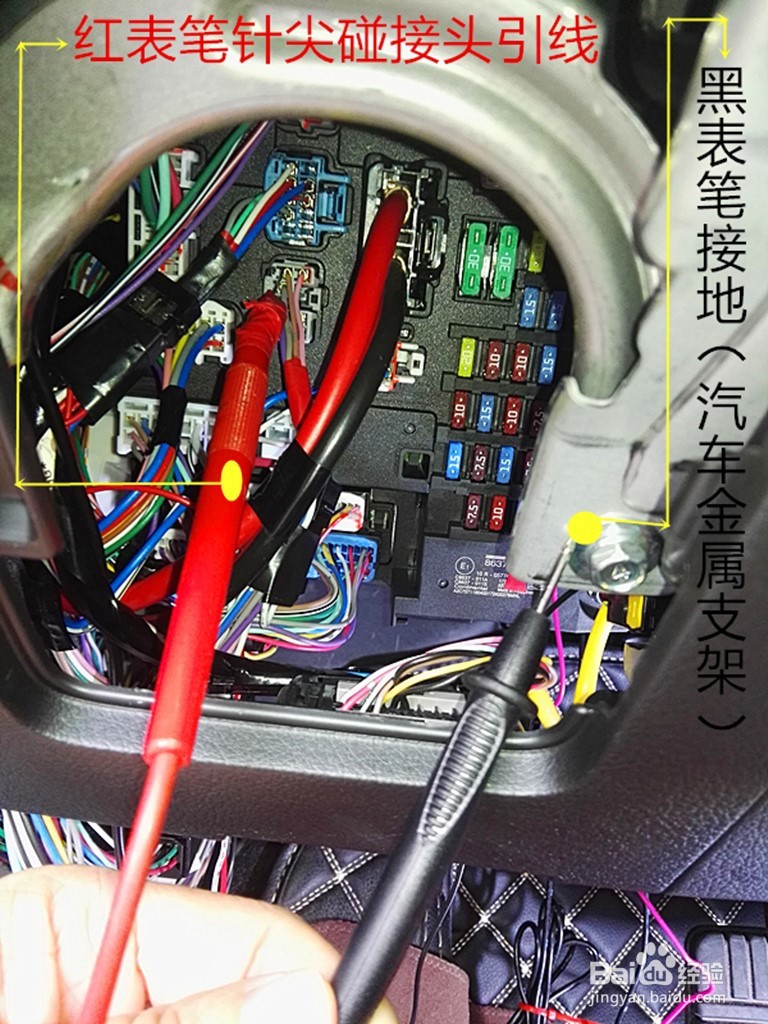

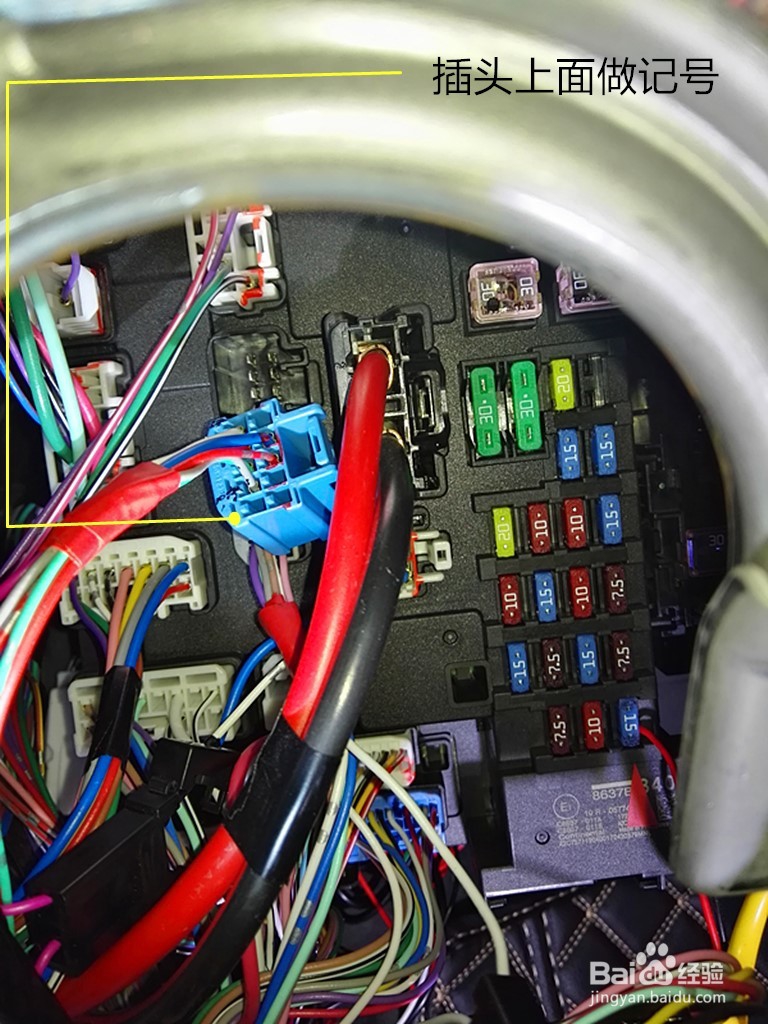

◆将刹车灯的插头重新插入，用万用表绑扎有长针的红表笔插入接头封隙内，黑表笔接汽车支架地端，踩下与放开刹车踏板直到检查到踩下有约12V电源，而放松就没有此电压，则表明此线就是刹车灯线。由于同一个插头有多条接线，请用有色水笔在插头上面做地标记查找到的接线，于方便接下来的操作不会接错线。

10/10

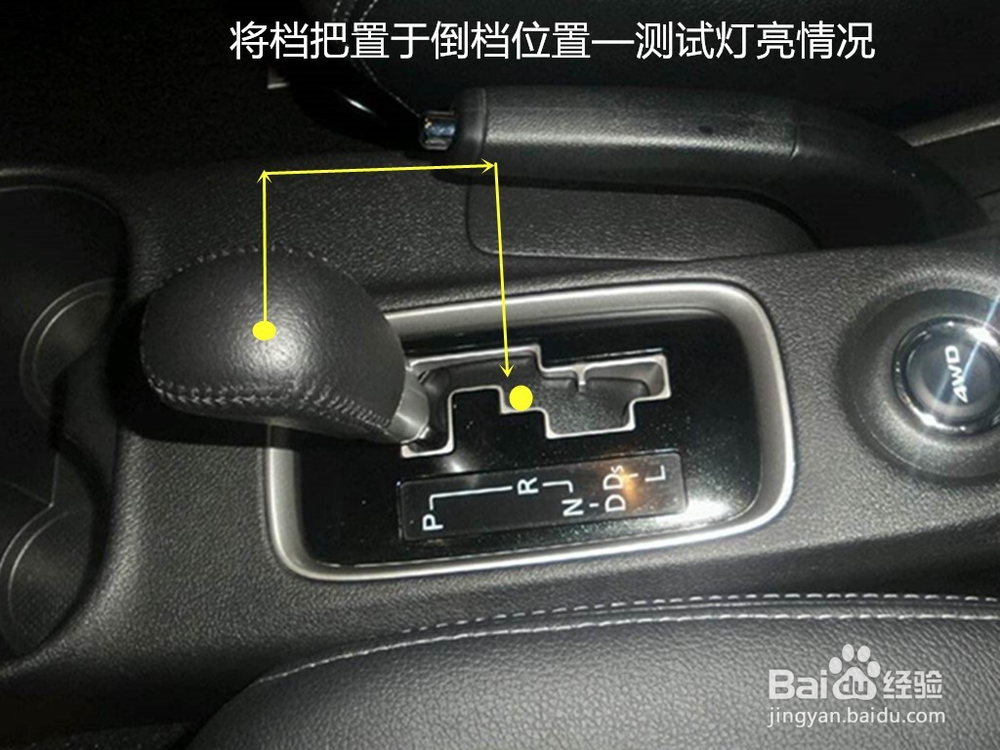

◆倒车灯线的查找方法如下：将车匙置于ACC或ON位置，将档把置于倒车档位，此时可看到倒车灯亮起，将怀疑可能是倒车灯供电的接头拔下，如果此时倒车灯不亮，说明你找到了倒车灯供电线接头了，只要重复插拔几次，一般都能找到，具体是那根线是倒车灯线用如上的方法一定可以找到的。
