函数信号发生器越来越先进，现在双通道信号发生器已经有了很多功能改变，本经验主要介绍双通道函数发生器之间的触发设置和检验。工具/原料more双通道信号发生器数字示波器BNC线两根仪器连接1/4分步阅读

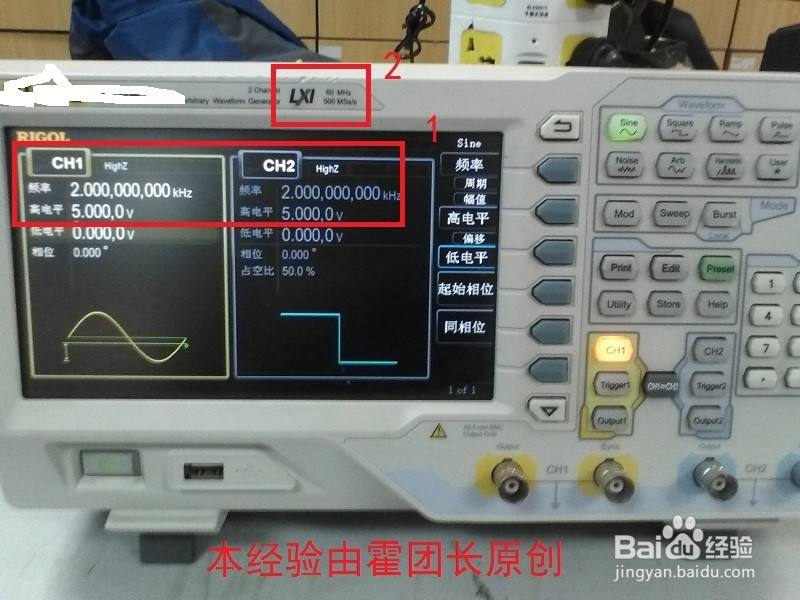

首先准备一个双通道信号发生器（红框1），至于示波器上的LXI标志(红框2)主要表示该示波器也可以被原创网络触发，此处不做讲解，为以后的介绍做个伏笔。

2/4

本经验介绍的是用CH1通道信号触发CH2通道信号。

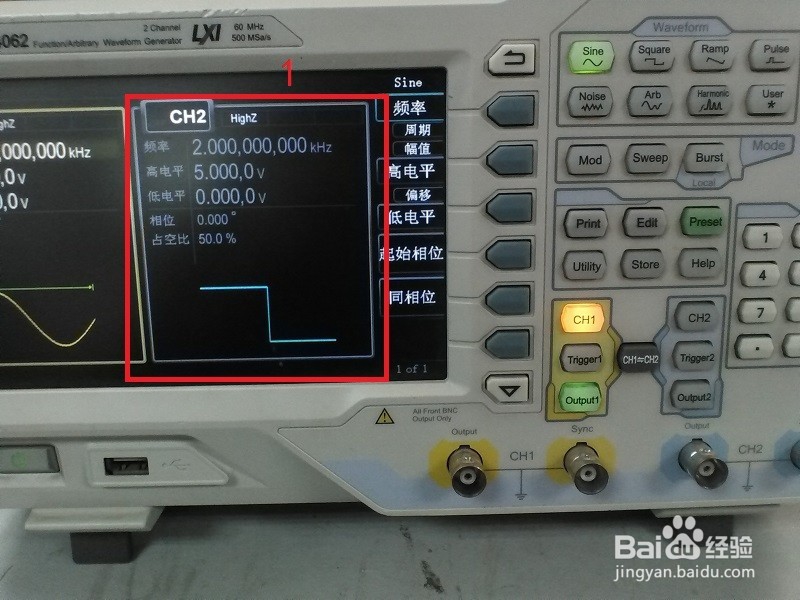

所以我对CH2通道先进行波形设置，

设置为矩形波，高电平5V，低电平0V（红框1）。

注意：CH1的触发模式设定为：手动触发

3/4

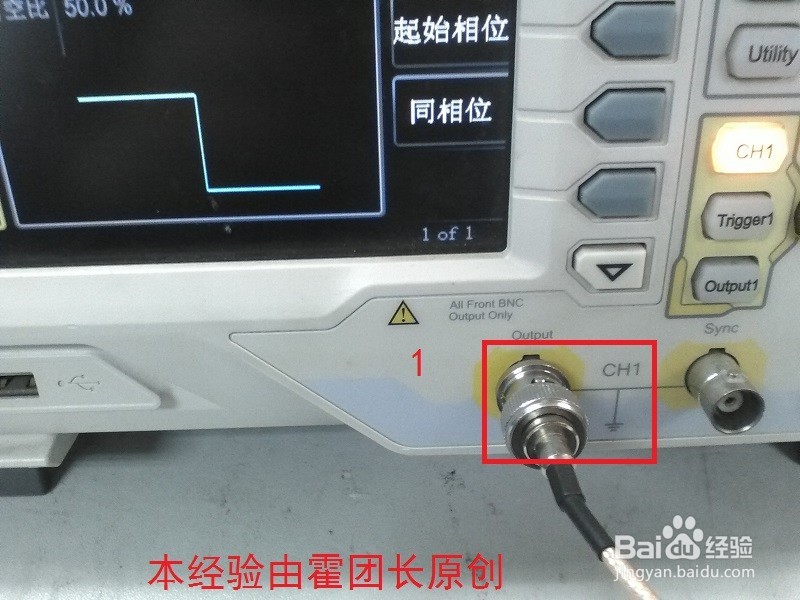

拿出一根BNC线，将BNC线的一端连接CH1通道（红框1）

4/4

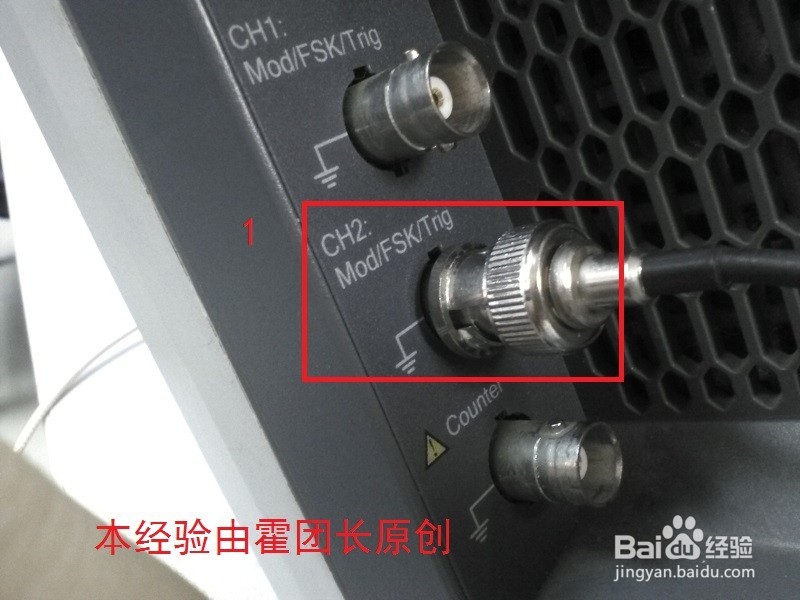

将BNC线的另一端连接到函数发生器后面的：CH2 Trig（红框2）。

注意：必须和前面是同一根BNC线

仪器设置1/2

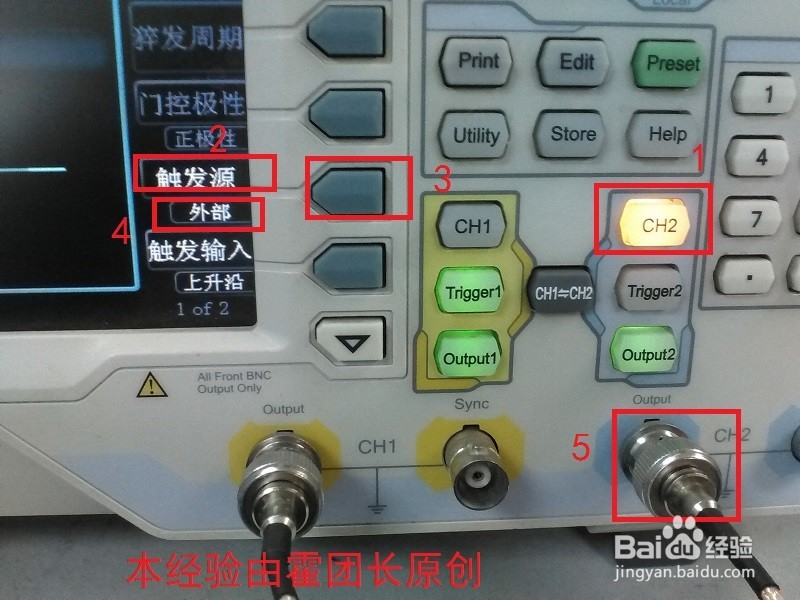

下面是对CH2的进一步设置：

1.点击CH2（红框1）；

2.触发源（红框2）原本是内部，通过实体按钮（红框3），可以调整为：外部模式（红框4）；

3.然后拿出另一个BNC线，将该线的一端连接到CH2（红框5）.

2/2

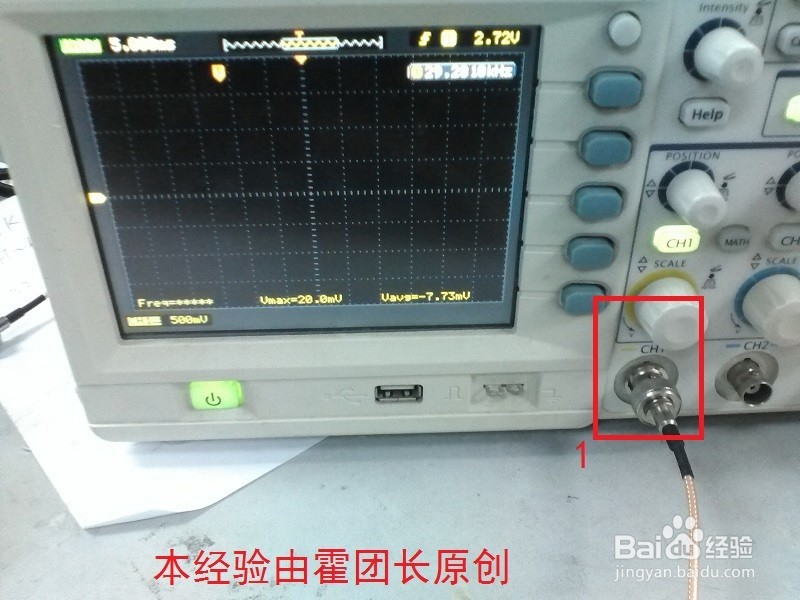

将BNC线的另一端连接到示波器的CH1通道（红框1），

注意：必须和上一步是同一根BNC线

触发测试1/2

因为在前面CH1的触发形式设置为了：手动触发；

所以我们点击一下：Trigger1（红框1），实现对通道2的触发。

2/2

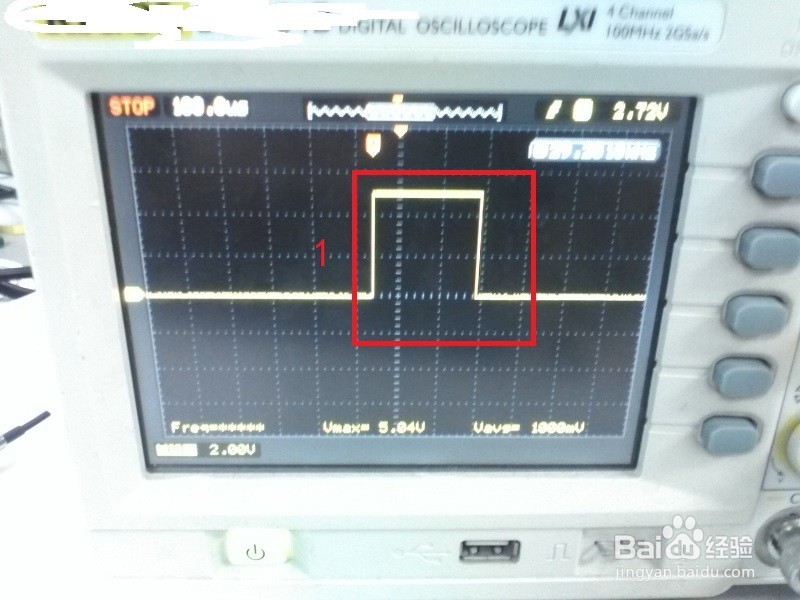

将视线转移到示波器，此时我们发现示波器出现了矩形波形。

这就是我们前面设置的CH2通道波形。

因此我们的连接和方法都是正确的，这就是很好的验证。

注意事项

本经验不仅适用于双通道发生器，也可以用一个发生器触发另一台发生器。

本经验并没有详细介绍每一步的设置，适用于内行人士。
