订阅CAD中线型比例因子怎么调
来源：网络收集 点击： 时间：2024-05-14【导读】：
在用cad中我们会经常画一些虚线，为了图形整体的美观，我们会通过全局比例因子或者是线型比例因子来调节。工具/原料more电脑、cad软件方法/步骤1/3分步阅读
2/3
3/3
方法/步骤21/3
2/3
3/3
注意事项
第一种方法是改变全局比例因子
打开cad,画出虚线，用cad快捷键xx调出线型管理器。
2/3把线型管理器右下角的全局比例因子由0.001改成0.005。

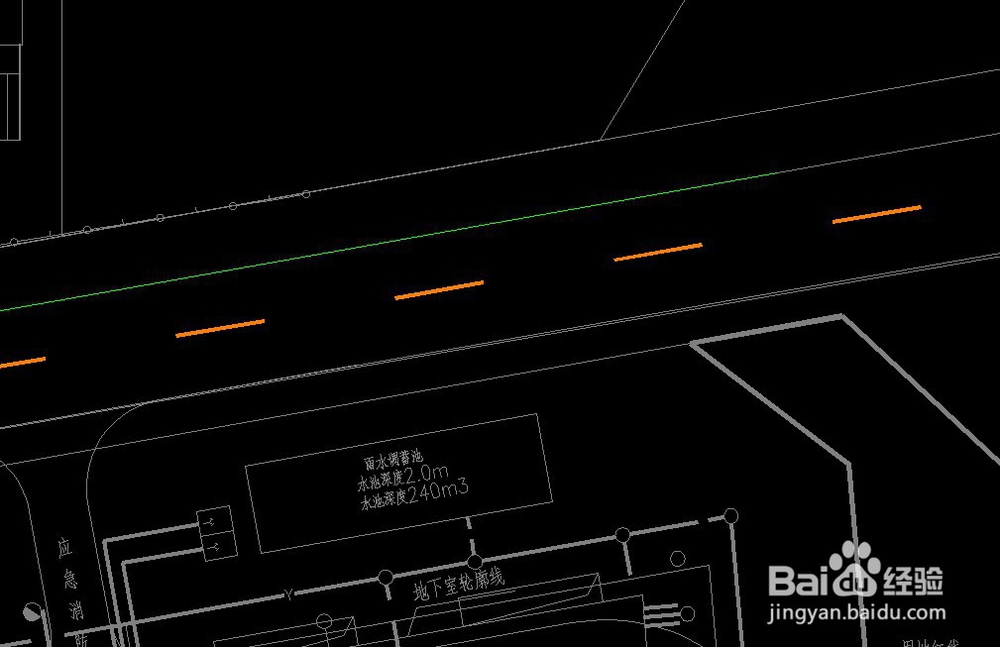

3/3点击确定，这时候虚线的间距变大，线型比例改变。
方法/步骤21/3第二种方法是修改某条虚线的线型比例

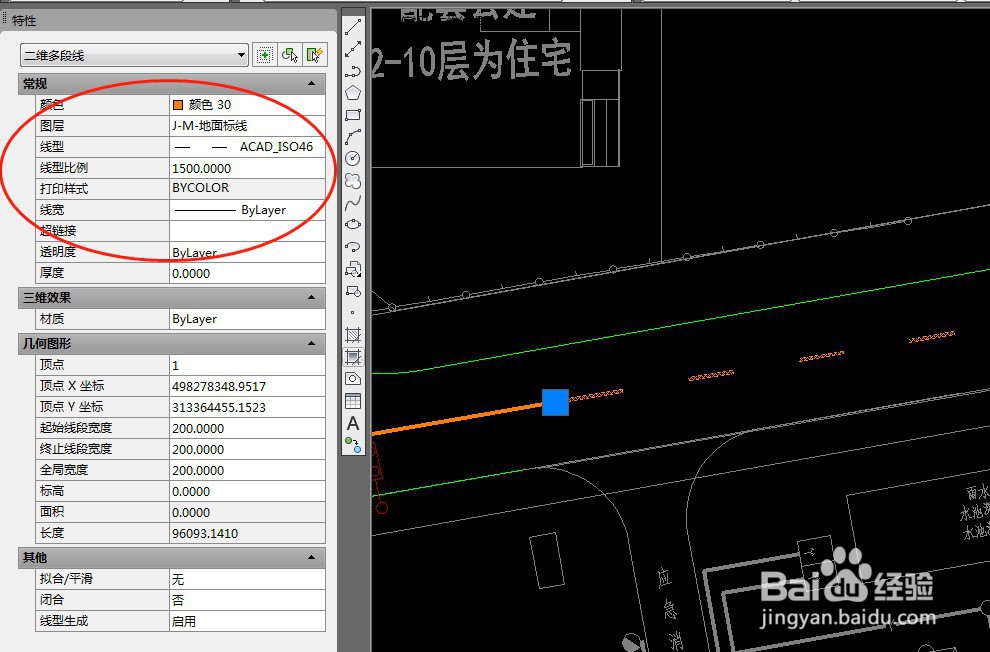

点击需要修改的虚线，用cad的快捷键Ctrl+1调出cad特性
2/3将线型比例改成3000
3/3点击确定，虚线间距变大，线型比例变化。
如其他虚线需要改变同类线型，只需用格式刷刷新即可。
注意事项第一种方法是整张cad上面的线型比例都会变化
第二种方法是单独线段的线型变化
