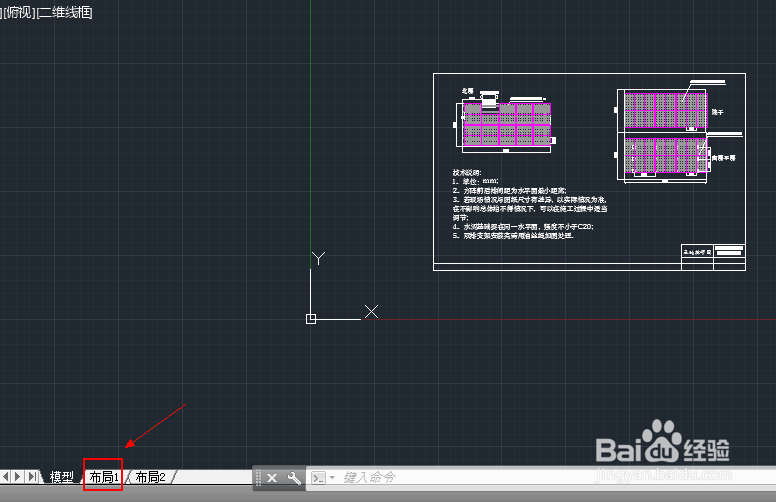

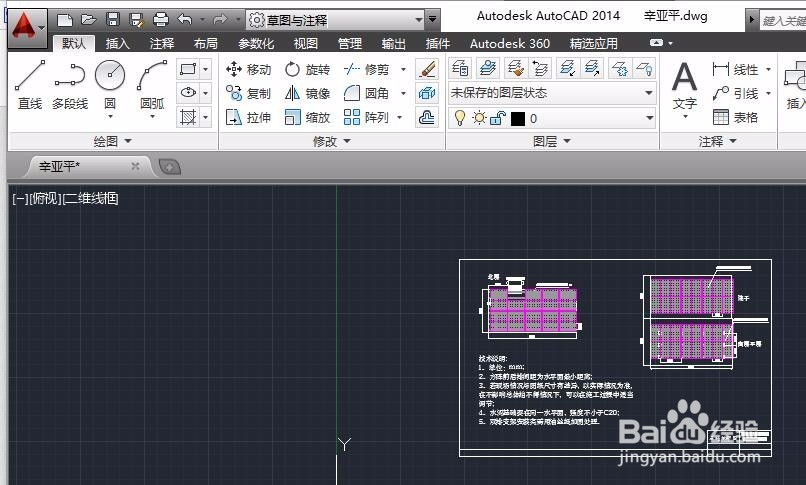

第一步，打开图纸，点击左下角的布局。

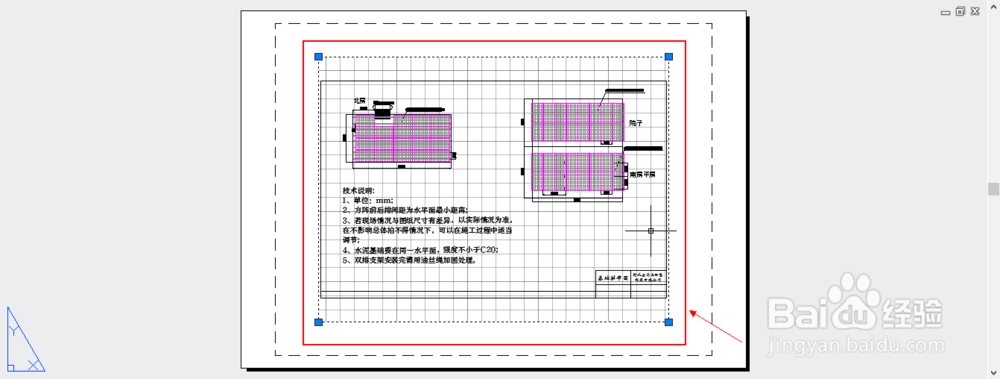

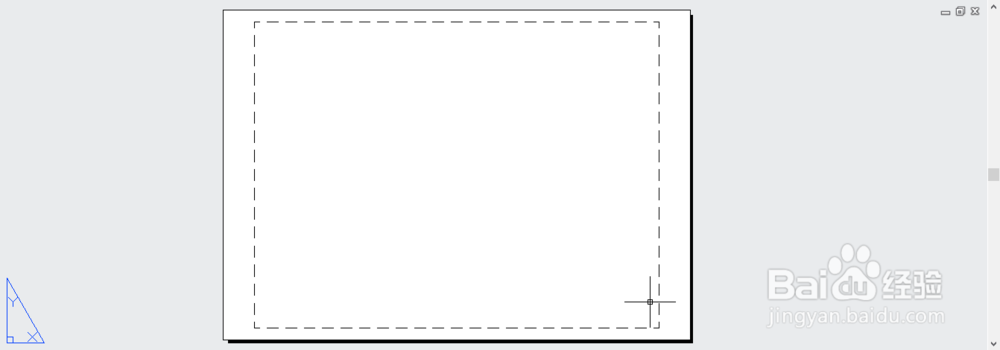

第二步，在布局窗口中把显示的图像框选起来删除掉（我这里是以前设置过的所以看起来刚刚好）如果图片显示不合适的话，就要框选然后删除。

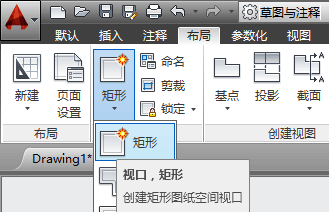

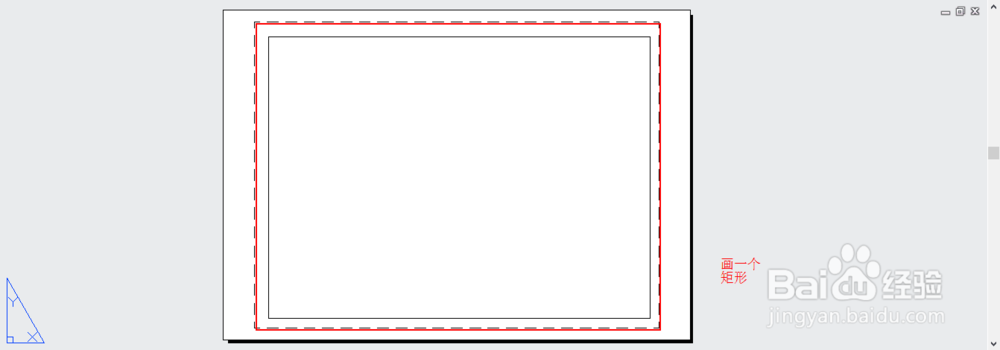

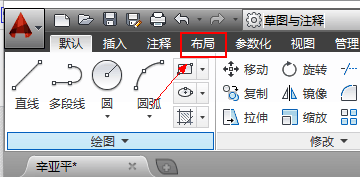

第三步，点工具栏重的“布局”，选择“矩形”工具，画出一个合适的范围,这样在模型中的图就会显示出来，有时候会显示不全，或者没显示，这时候只需要在矩形范围内像画图一样放大缩小图纸，或者移动图纸来找到图像即可。

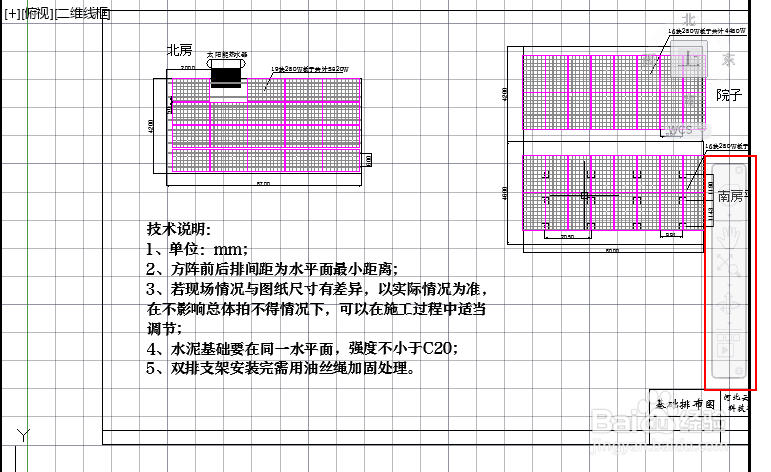

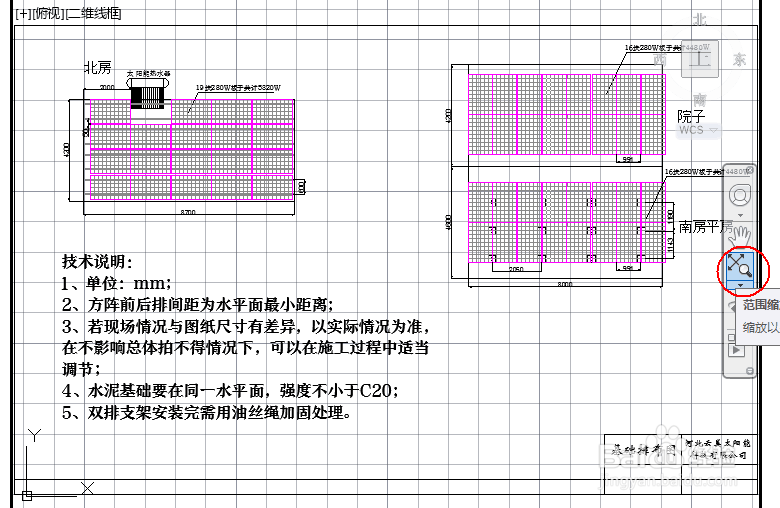

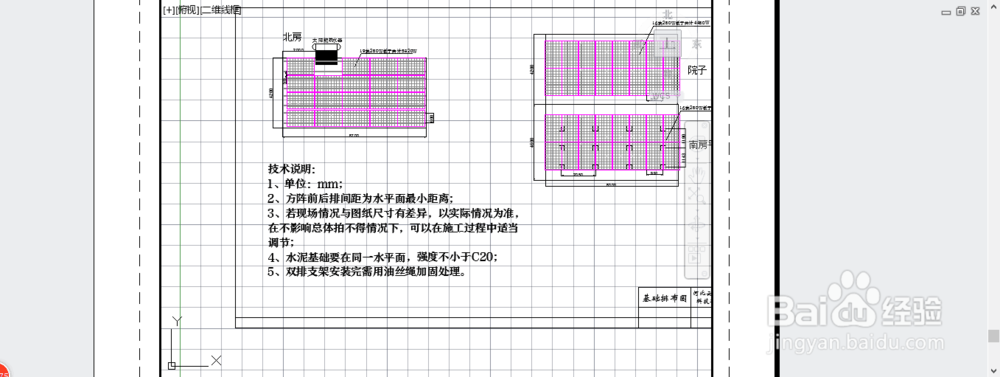

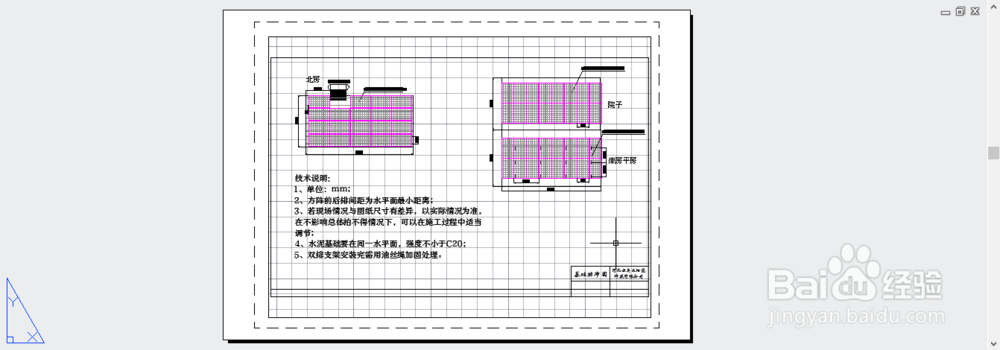

第四步，找到图像后，点击右边“导航栏”里的“范围缩放”按钮。这样图像就布满图纸了，不用自己再调来调去的了，这个技巧很好用。

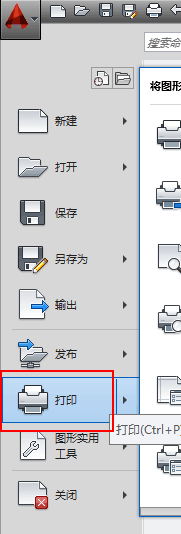

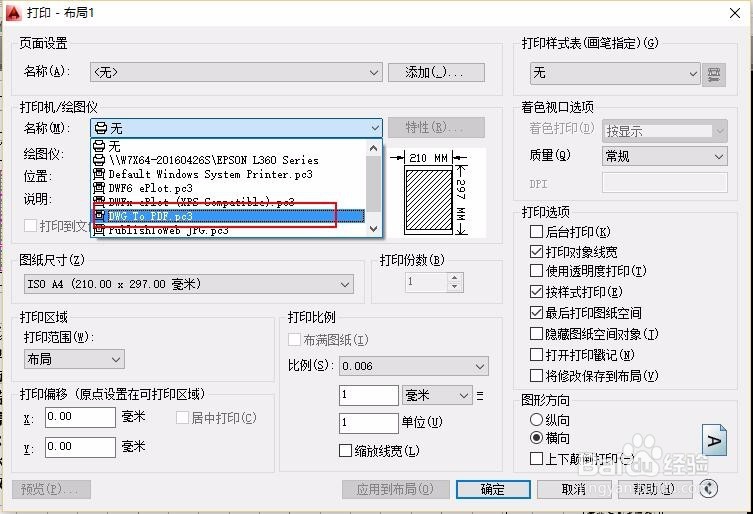

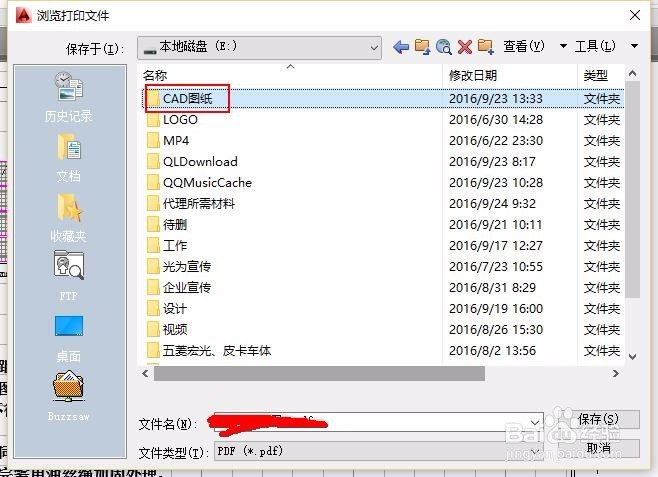

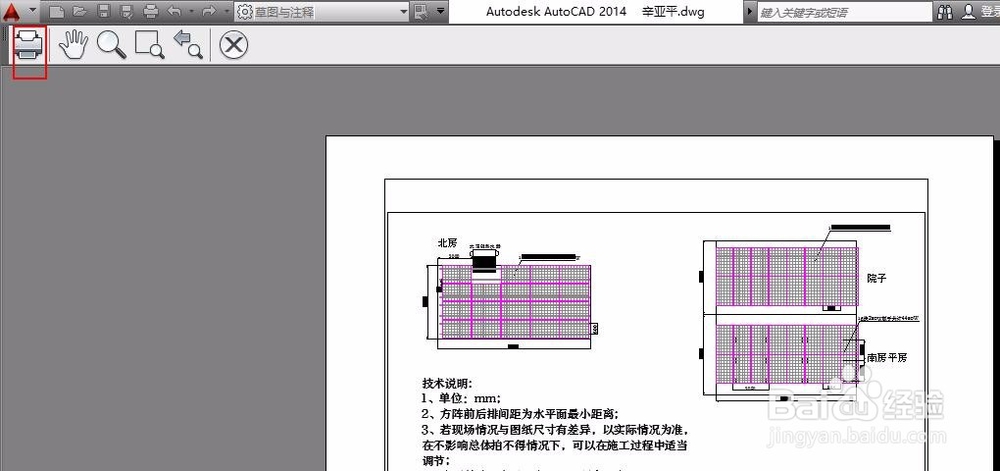

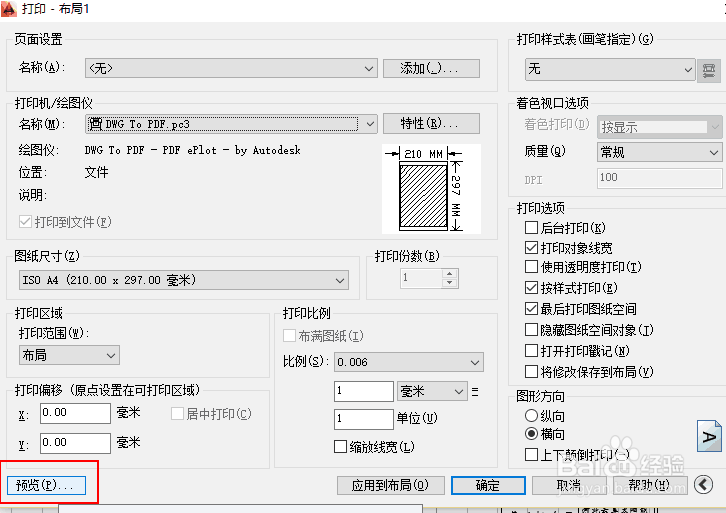

第五步，打印成PDF格式，保存到相关文件夹即可。
