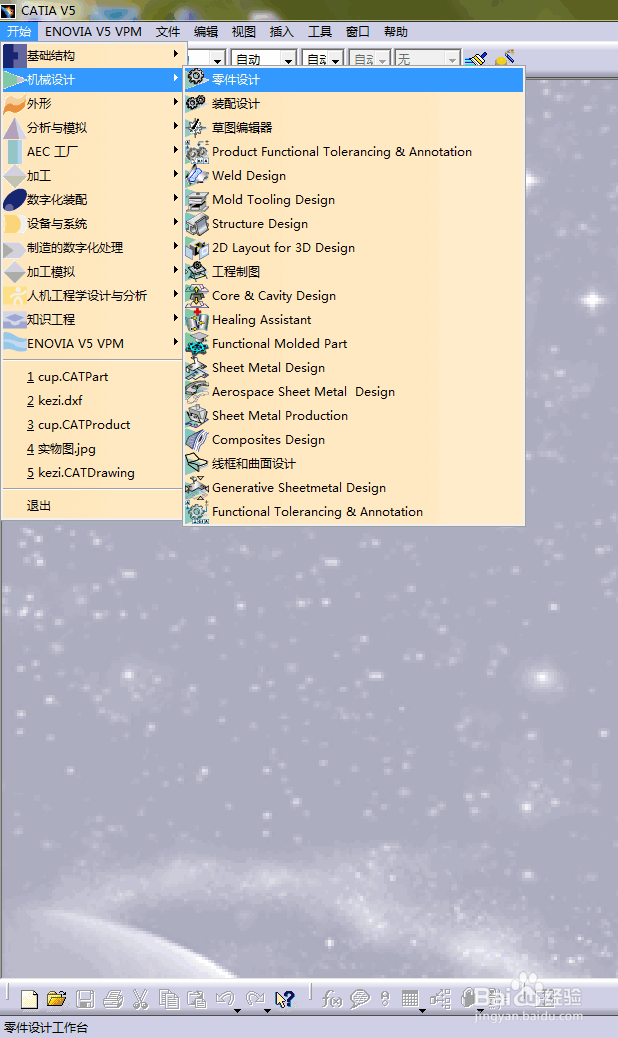

打开CATIA，在开始菜单中选择机械设计零件设计；

在弹出的对话框中填写新零件名称投影3D元素，单击确定退出对话框；

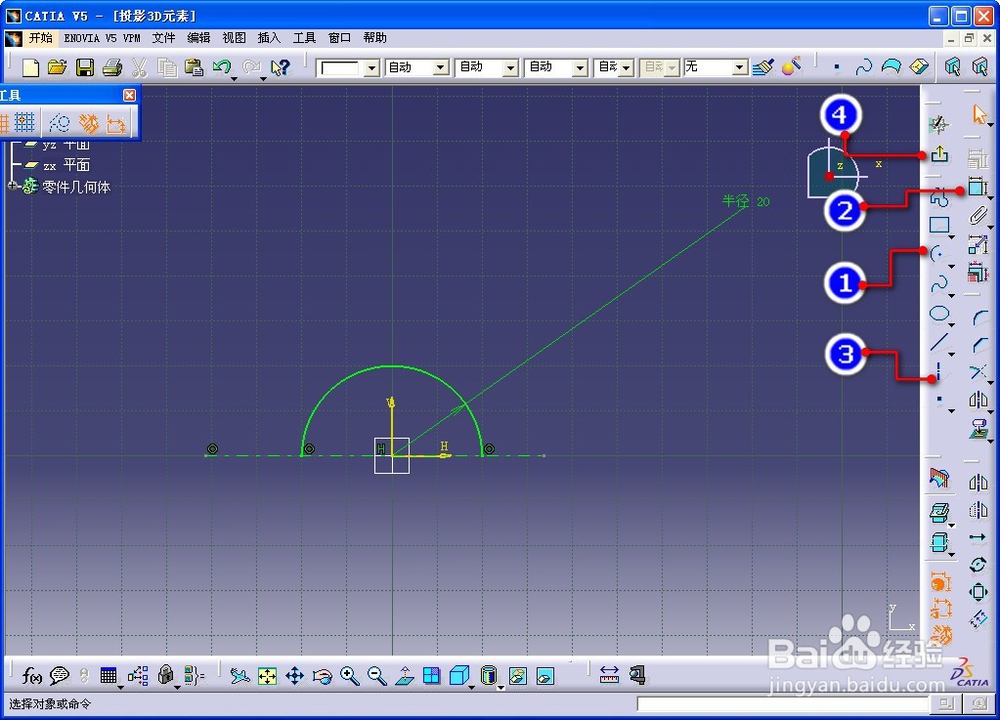

以xy平面为草图基准面，进入草图界面，绘制一个R＝20mm的半圆，退出草图；

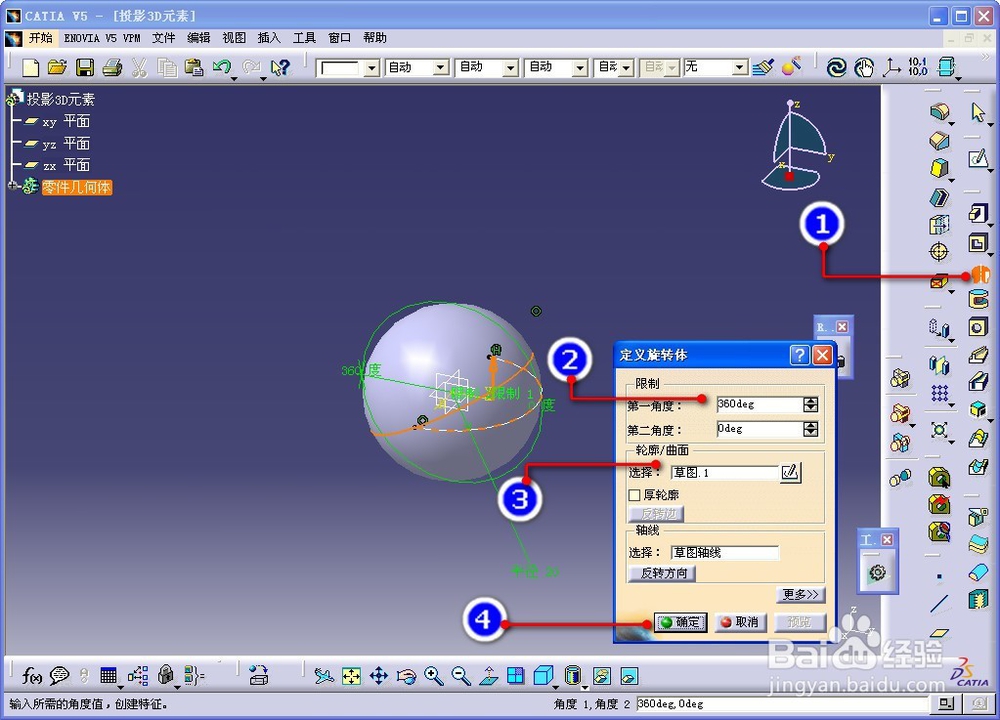

以草图为轮廓，以x轴为旋转轴，将草图旋转360°，点击预览并确定；

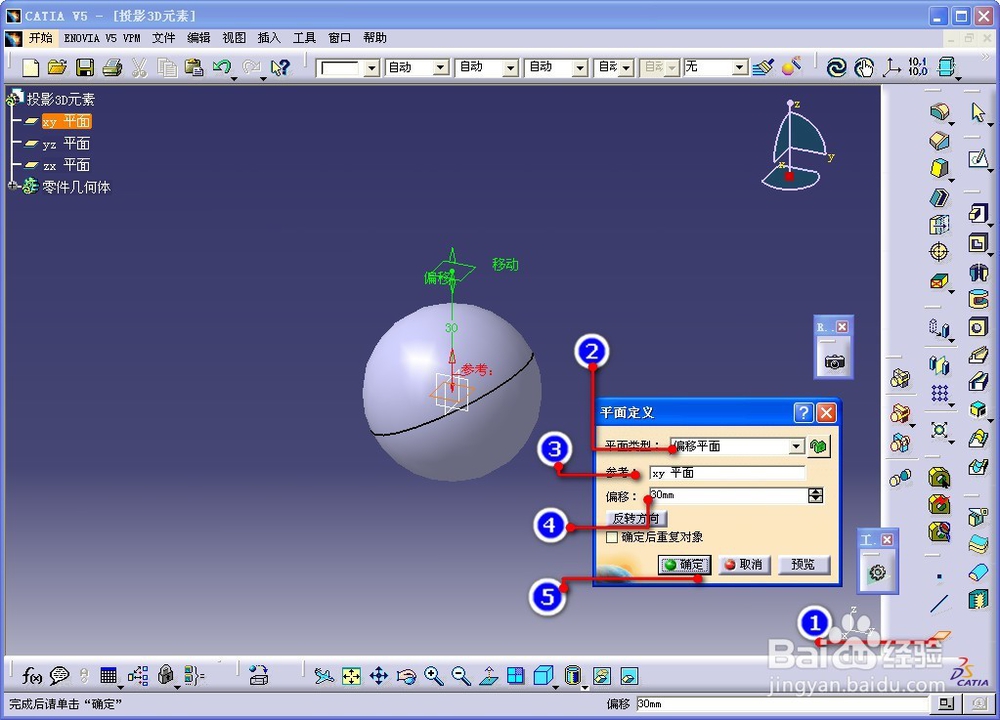

以xy平面为基准面，向z轴偏移30mm，创建一个新平面，平面类型选择偏移平面，操作完成后单击预览、确定。

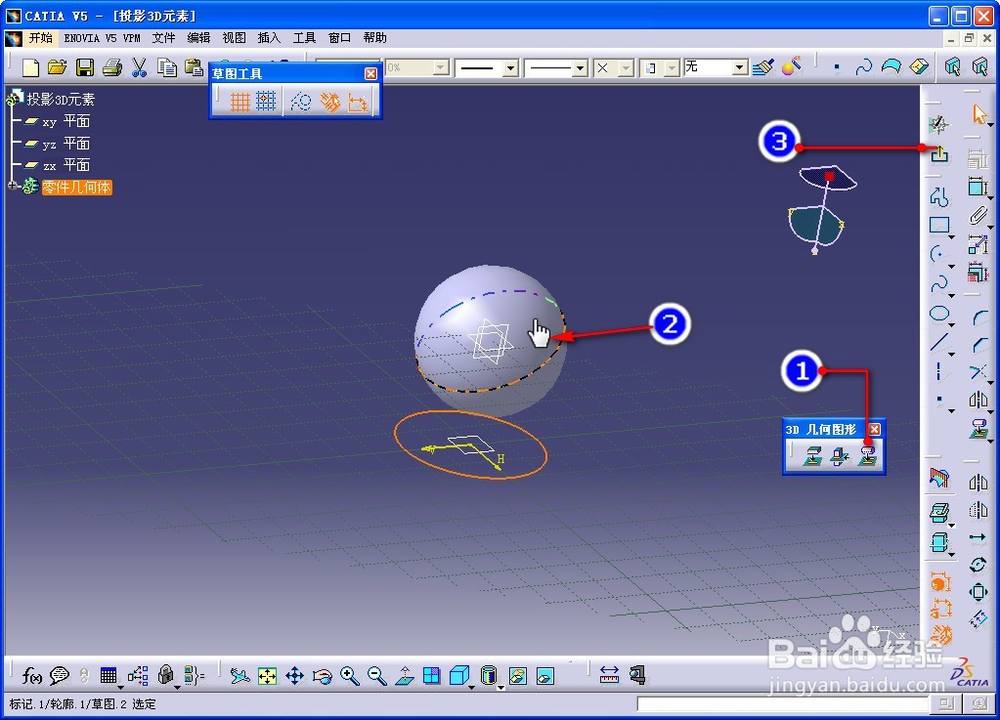

以新建平面.1为草图基准面，进入草图界面，选择投影3D轮廓边线，鼠标左键点击球体，球体的轮廓投影至平面.1；

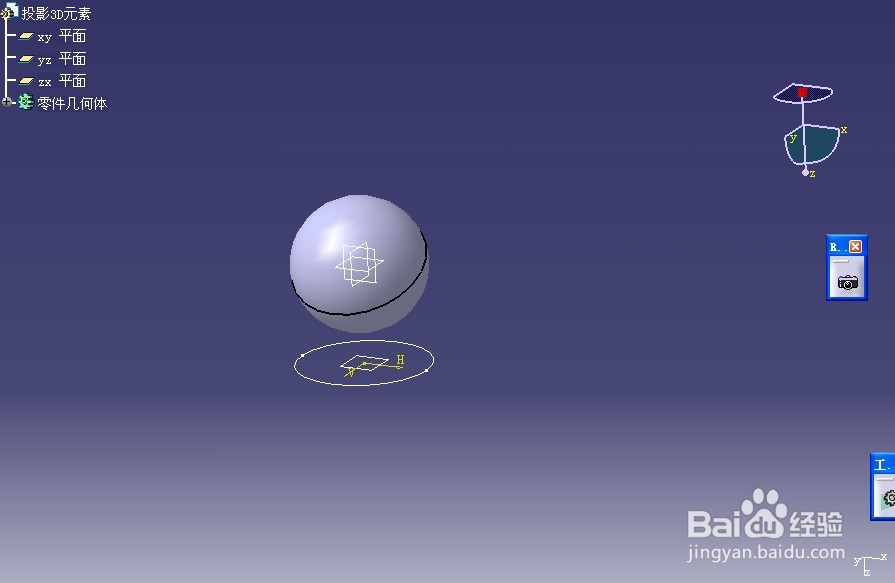

退出草图界面，可以在主界面看到球体的轮廓边线已经投影至平面.1上。

经验开头上传有作者关于此经验的操作视频；

如有疑问可随时向作者留言，我会及时帮大家解答。
