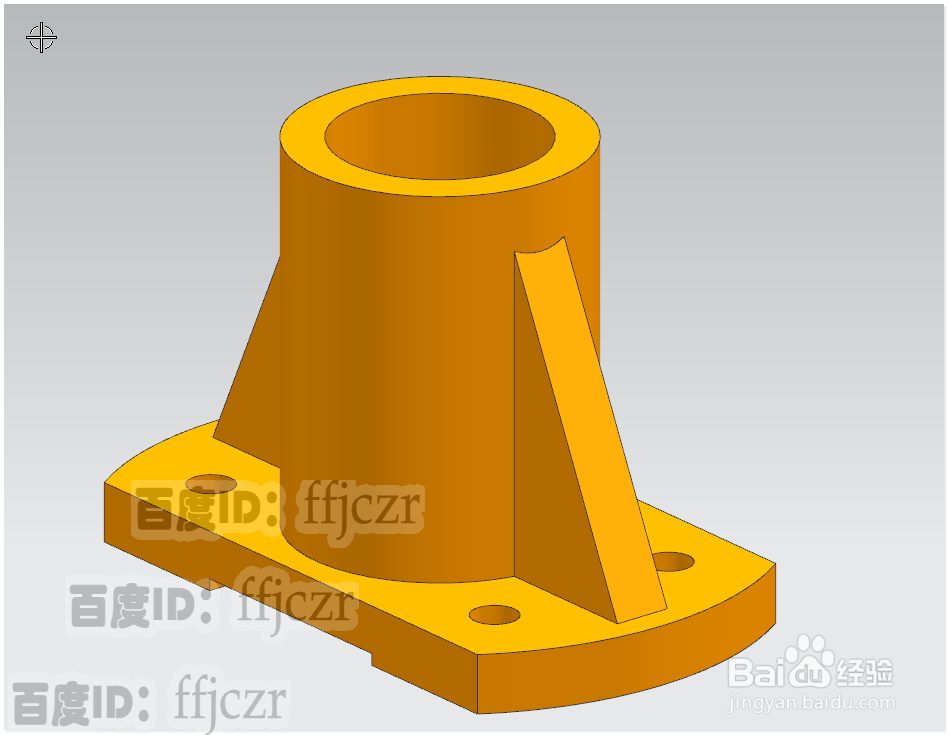

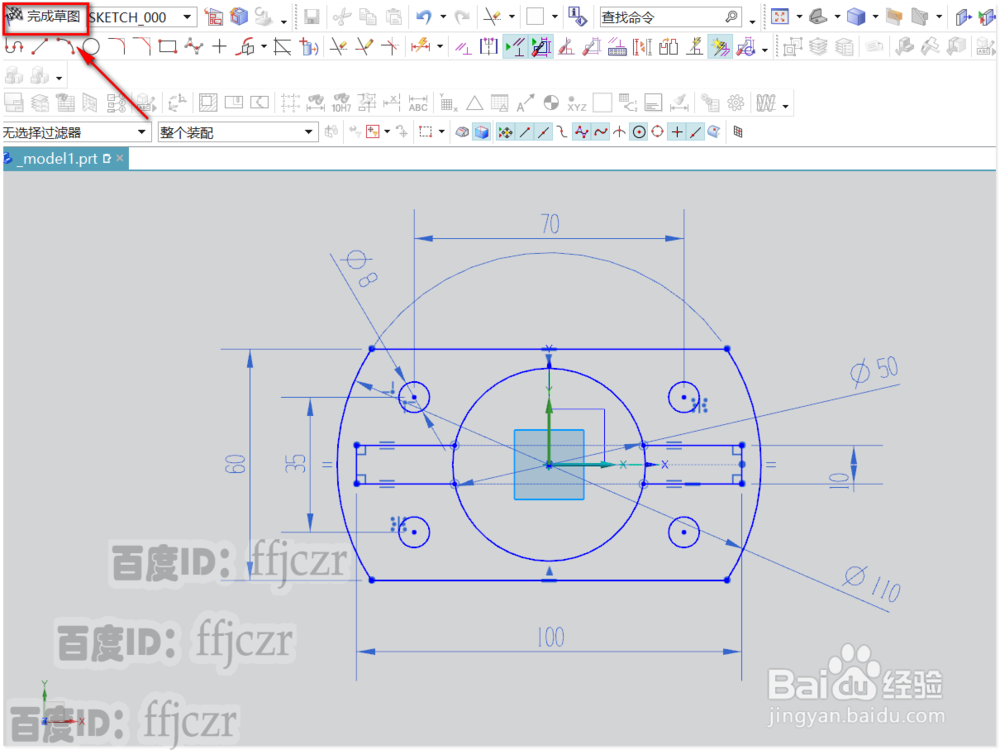

这个模型由底板、立柱、筋板、孔四部分组成；创建模型从底板开始，四个部分都可以通拉伸得到。所以先绘制出这四部分的截面线，因为高度不一样，所以不要用拉伸中的草绘，要用在任务环境中草绘。

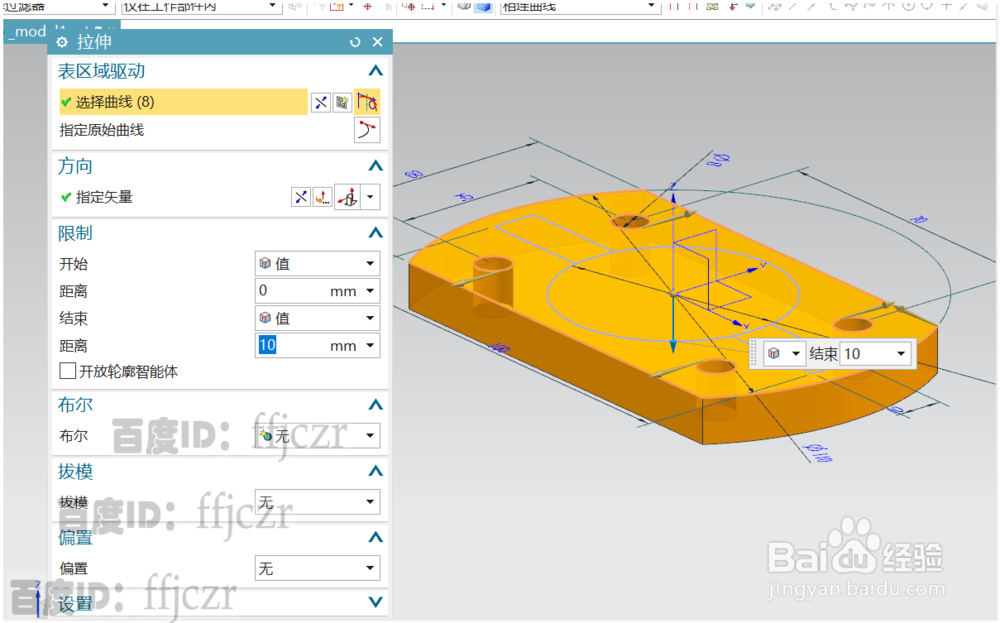

首先用拉伸创建出底板部分，用连续曲线选择底板的轮廓边和四个孔（它们的高度是一致的）。最好向负方向拉伸，这样后面的选线比较方便。

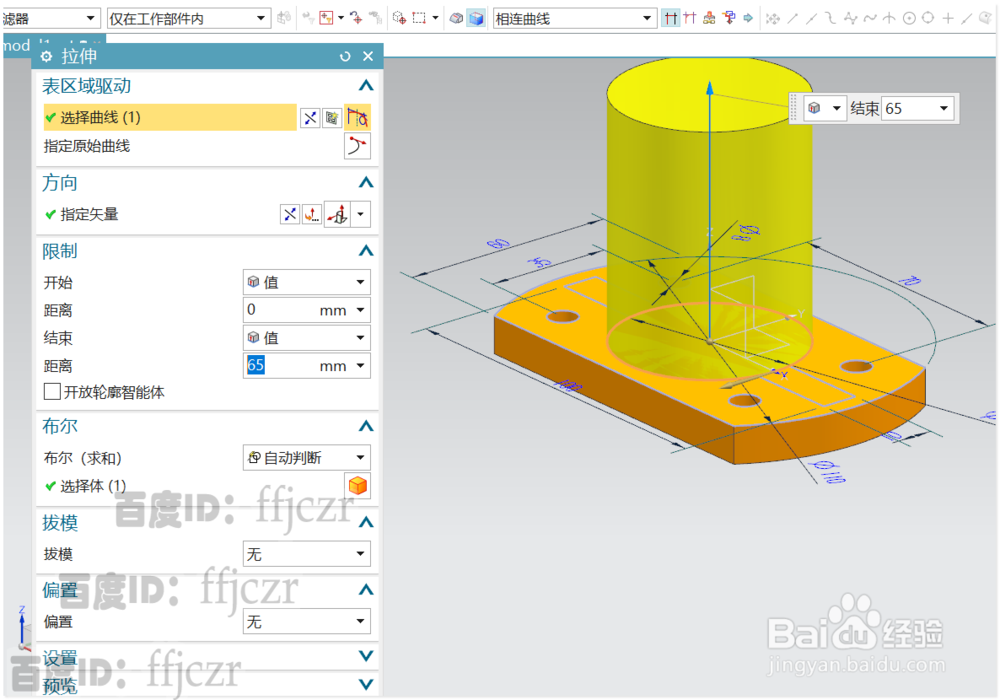

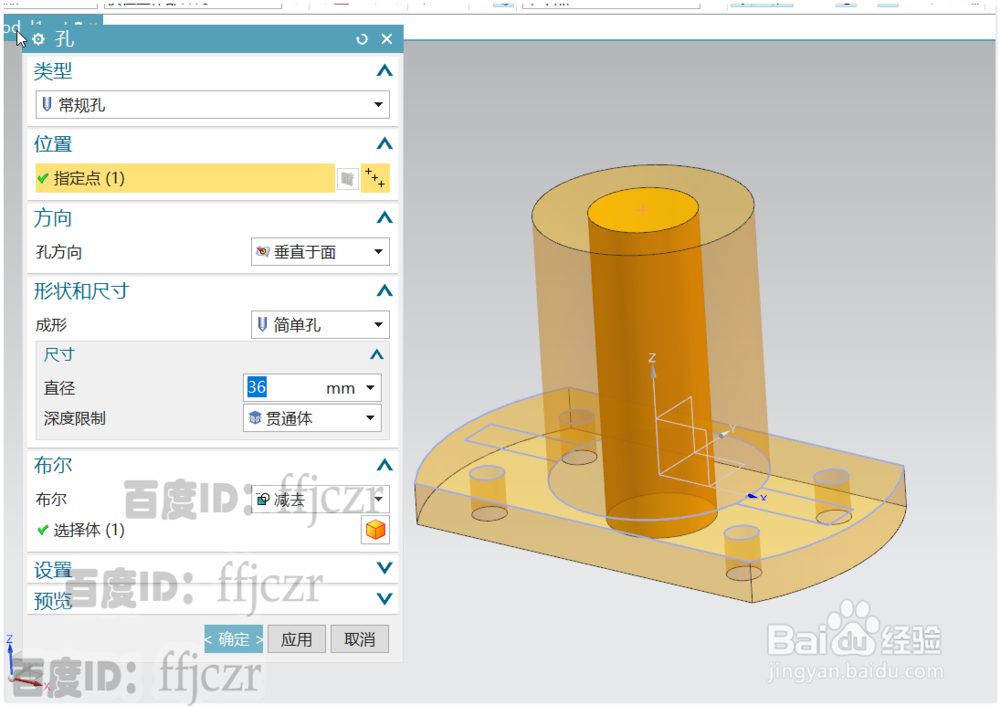

用拉伸命令创建立柱部分，注意立柱的高度。再选用孔命令在立柱的顶端圆心处开一个直径为36的孔。

加强筋的创建

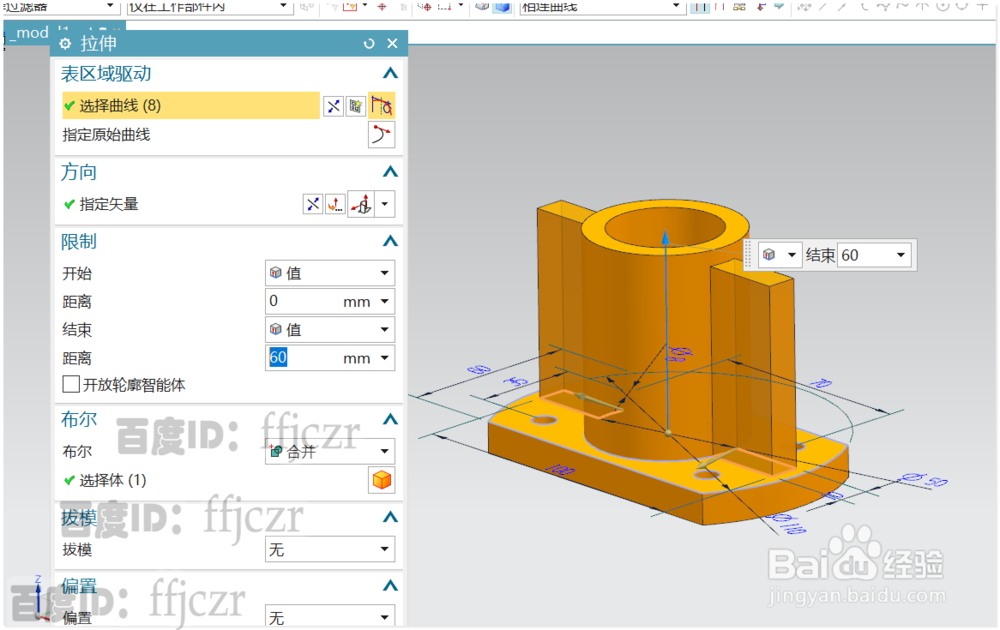

用拉伸命令，选择加强筋的轮廓线；这里要注意开启在相交选停止的选择方式，不然会连立柱的线也选上了。拉伸的高度，只要不超过端面就可以了。

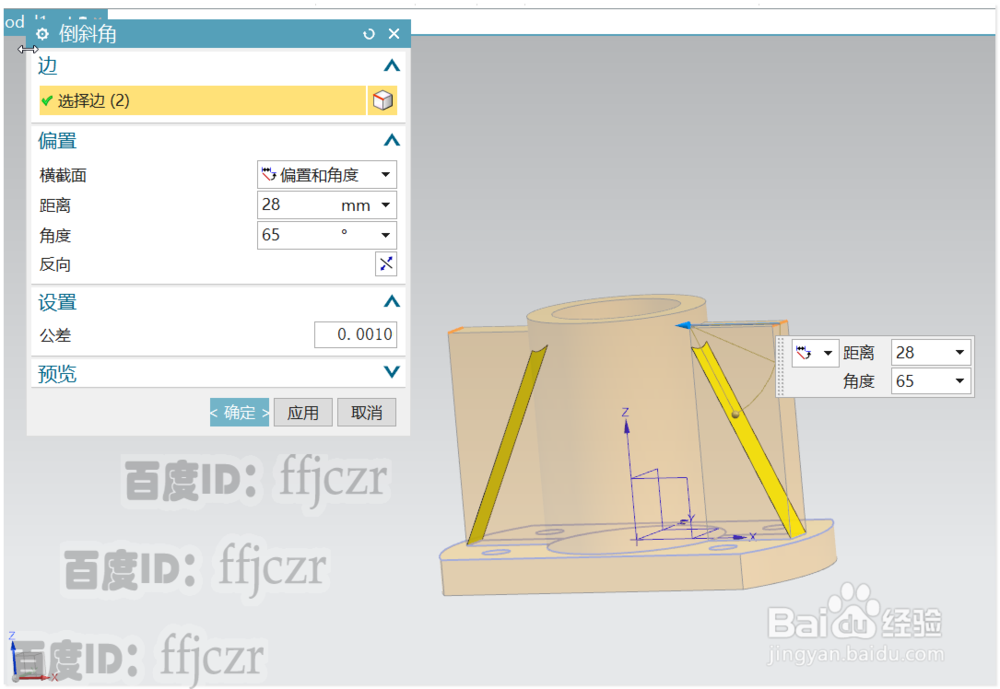

加强筋是三角形的怎么做？在这里只要使用倒角命令就可以做到了，选用倒斜角，横截面的模式为：偏置和角度。先将角度输入65度。然后鼠标按住蓝色的箭头拖动，让顶面的边与底面的边重合就可以了。这也是一种创建加强筋的方法哦。

这个模型还没完成，在底板下面还有一条通槽呢。

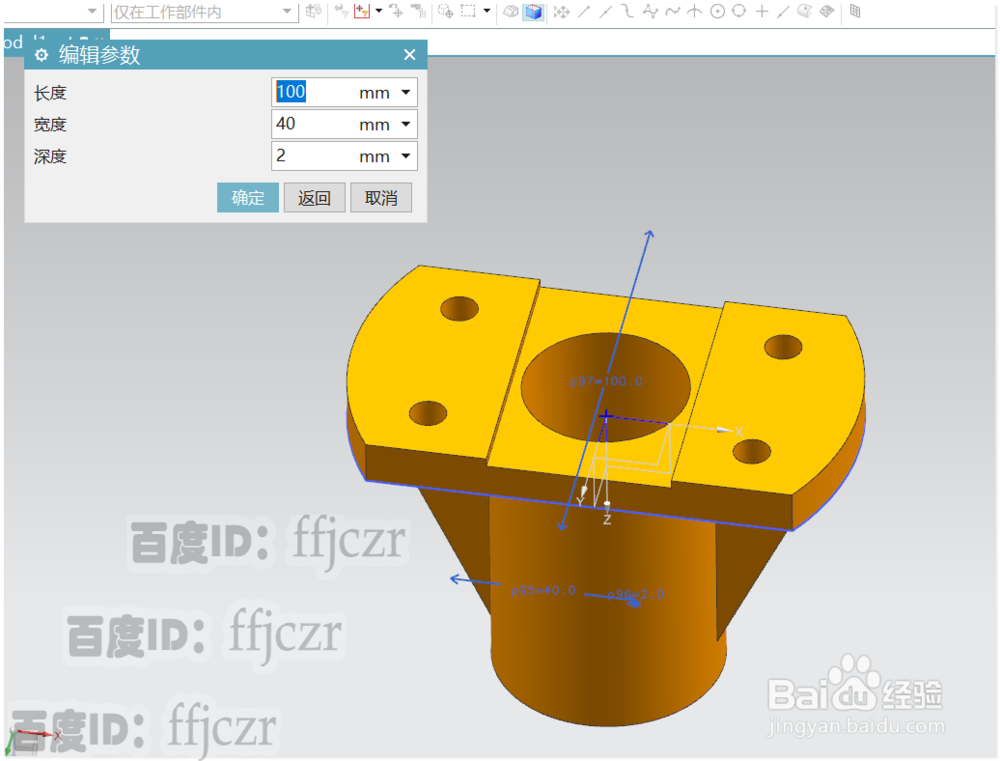

选用键槽命令，在模式中选用通槽就不用输入长度了，宽度为40厚为2，通过线落在线上定位好键槽。得到最终的模型。
