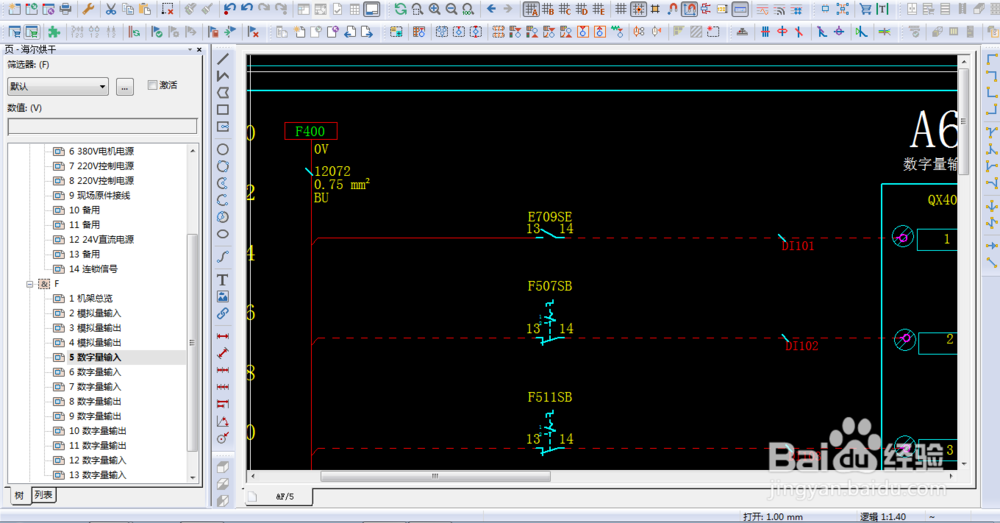

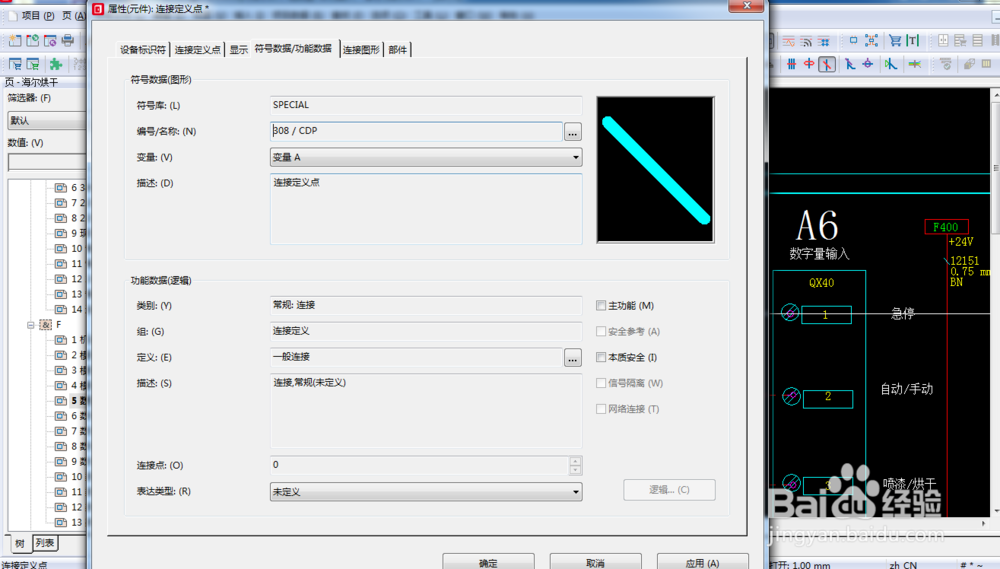

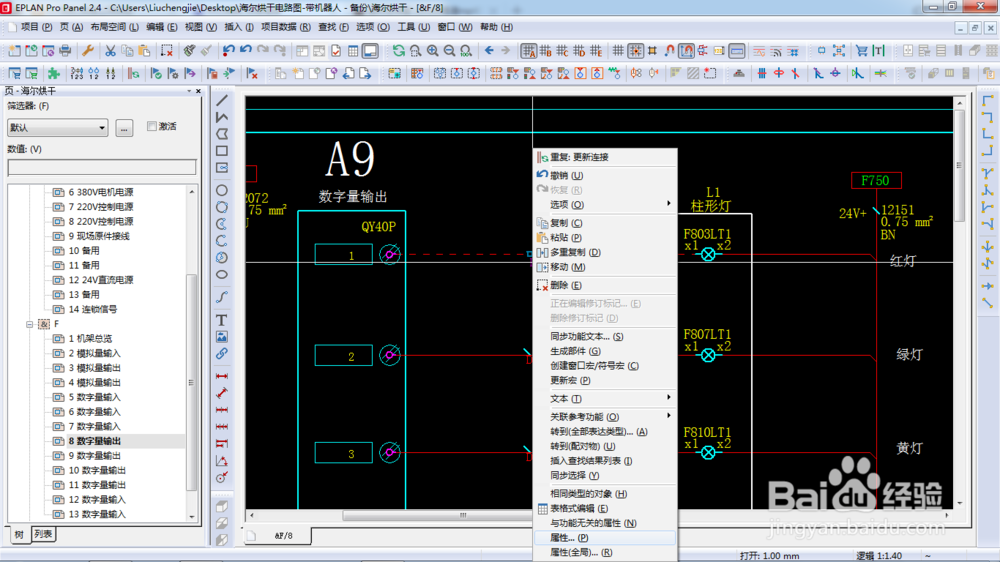

方法一，很多时候实线变成虚线是由于误操作了连接定义点的属性引起的所以出现此问题的朋友首先要检查一下是不是这个问题引起的。首先打开EPLAN文档，找到有虚线的那一页，在连接定义点上右击选择属性。

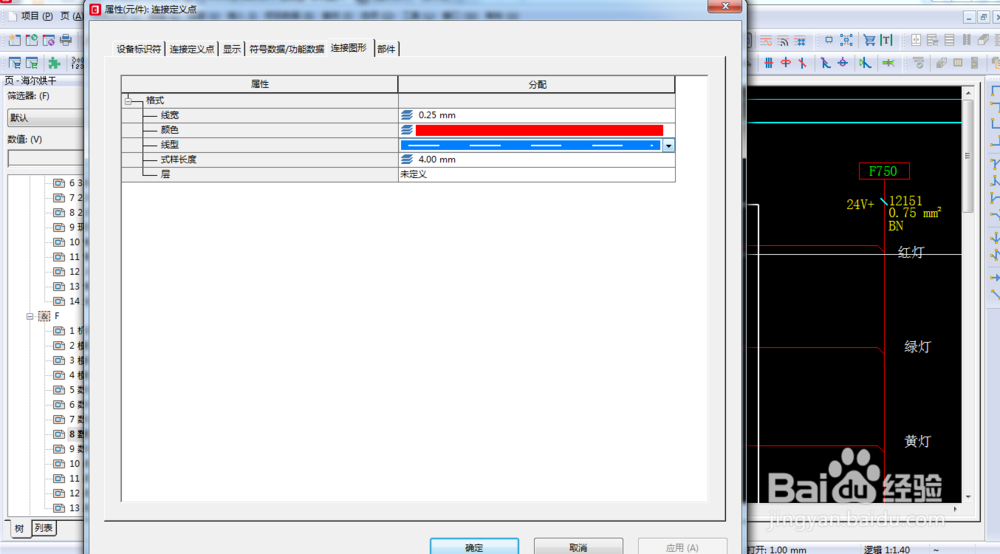

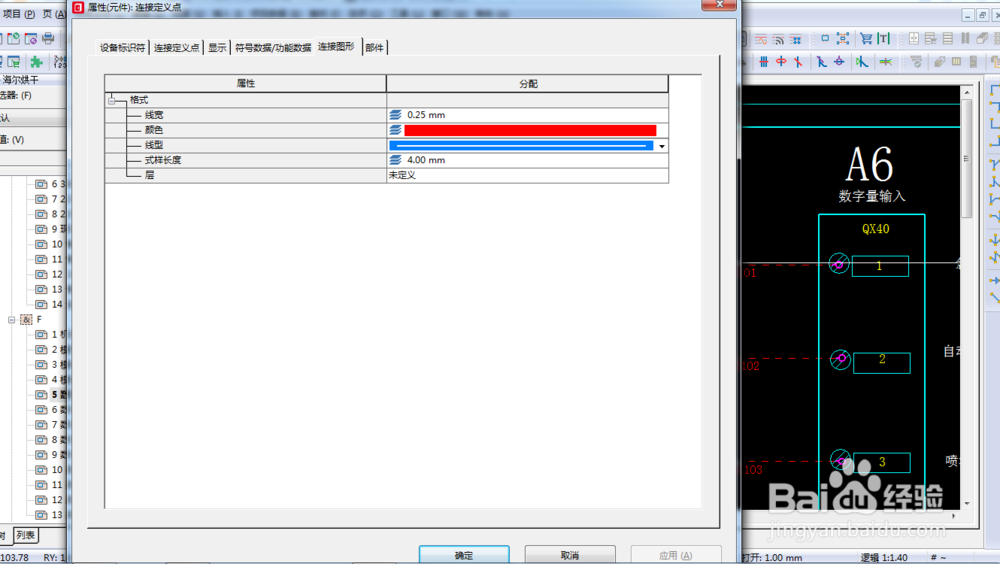

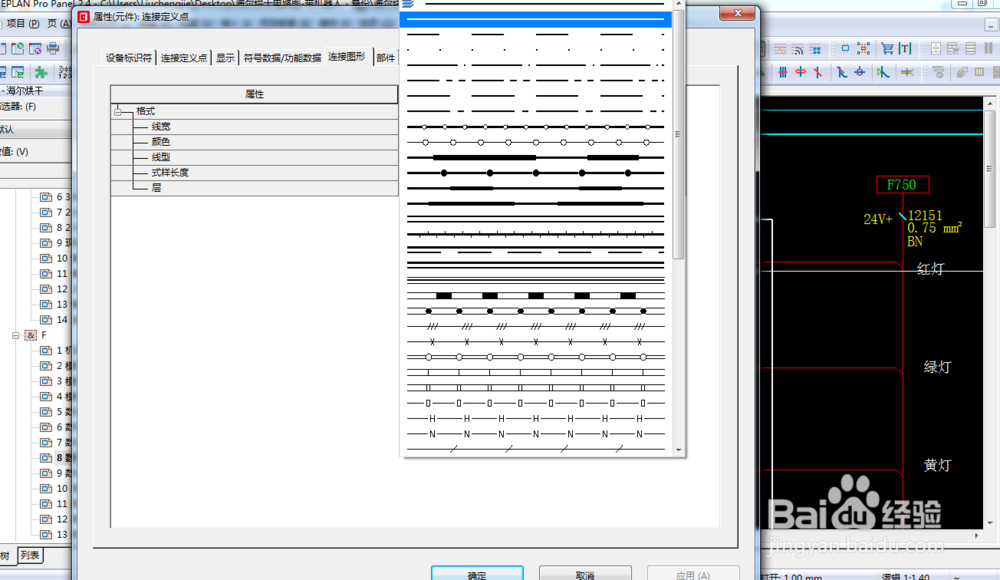

在弹出的属性对话框中选择“连接图形”，若在线型那一栏中显示的是虚线，则将其改为实线即可。点击确定。

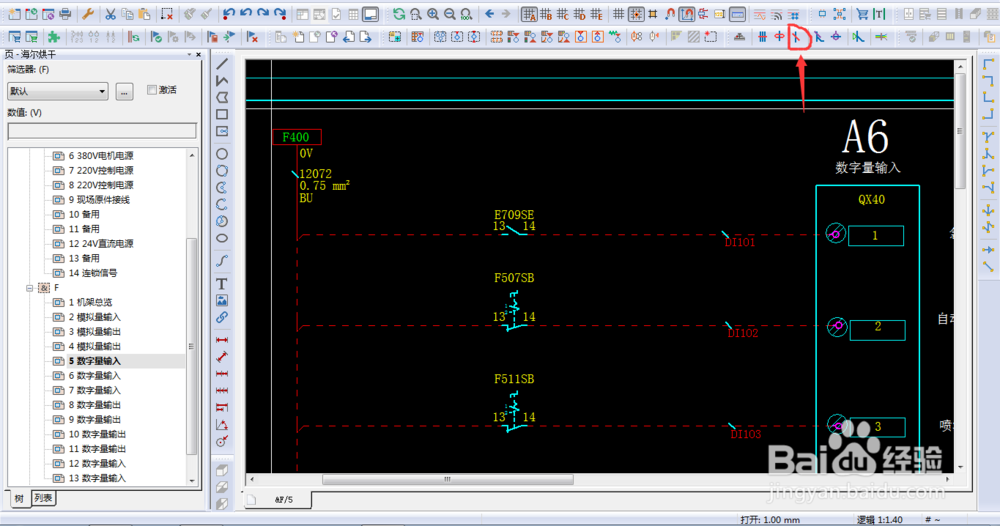

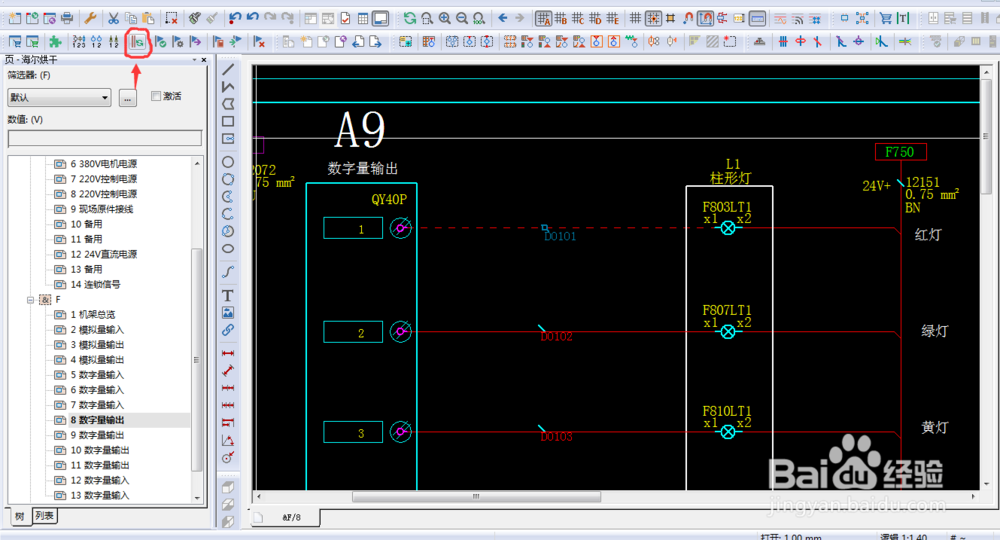

回到主页面后你会发现虚线并没有改变，这是因为你没有更新连接，如图所示点击左上角箭头处更新连接图标，连线便会变成实线，若仍然是虚线则往下看方法二。

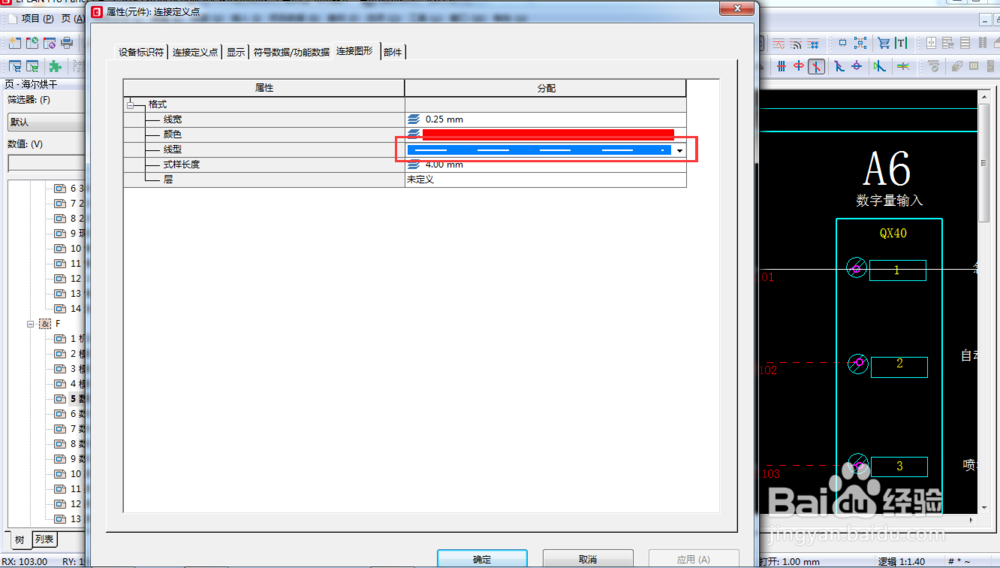

方法二，点击屏幕右上角箭头处，连接定义点图标，在虚线处插入，便会弹出属性对话框。在连接图形中将线型改为虚线，注意是虚线。点击确定。再重新右击选择属性，将线型改为实线。

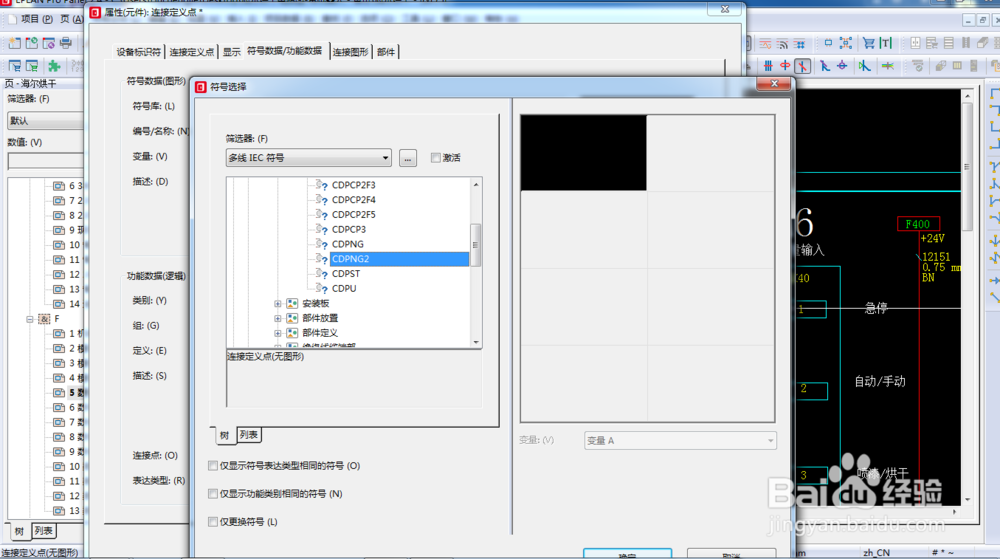

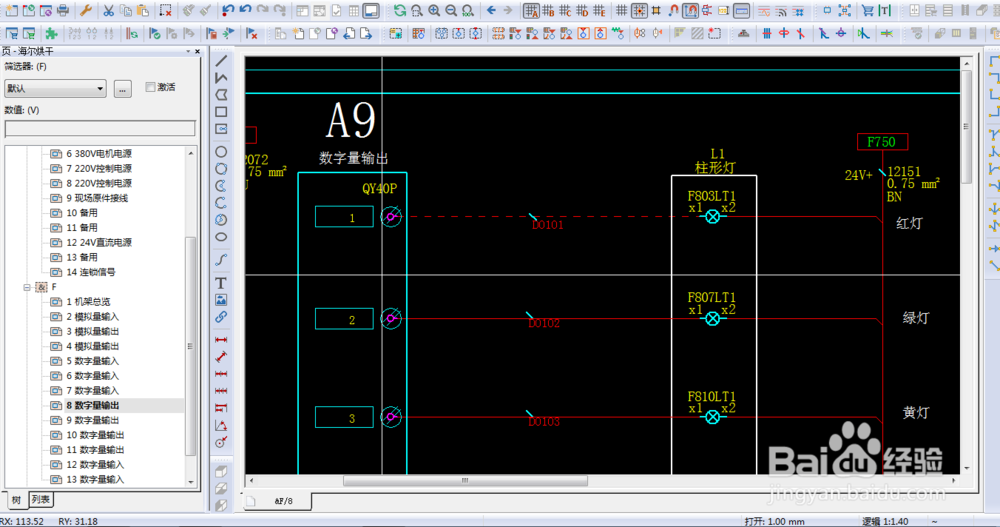

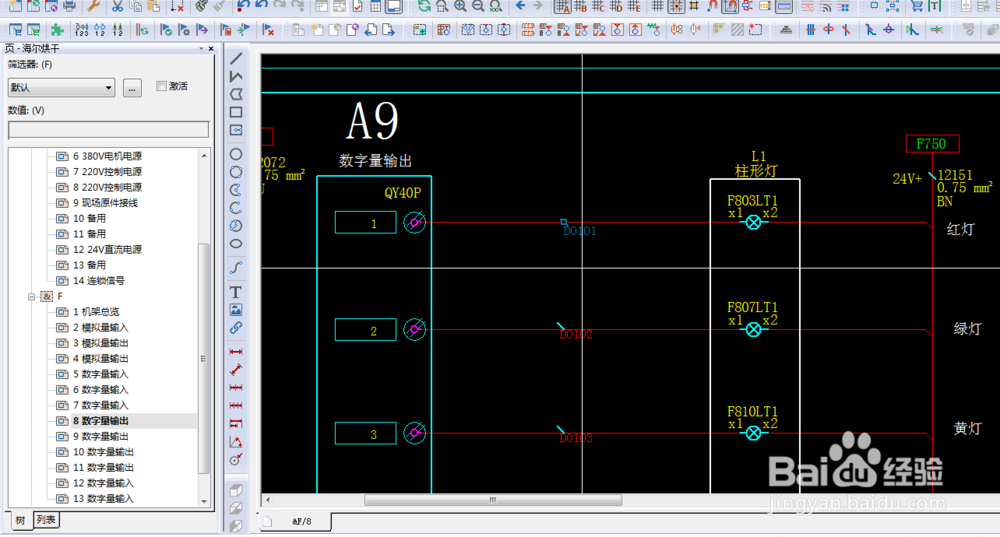

选择“符号数据”在编号名称中，选择“CDPNG2”然后选择确定，重新更新一下连接，便会发现原来的虚线变成了实线。对于其他的虚线只要将这个新插入的定义点复制到虚线上再更新一下连接即可。
