运用Por/E绘制螺纹在轴类，螺纹，螺钉类零件中常常运用到，由于有截面和螺距的限制，我们的截面绘制起来就比较难，一不小心就出现问题(注意截面的宽度不能超过螺距的一半，不然就会过切了)。我们要在实例中自己摸索，今天我们就来看看该如何绘制螺钉。工具/原料morePor/E软件，电脑一台方法/步骤1/8分步阅读

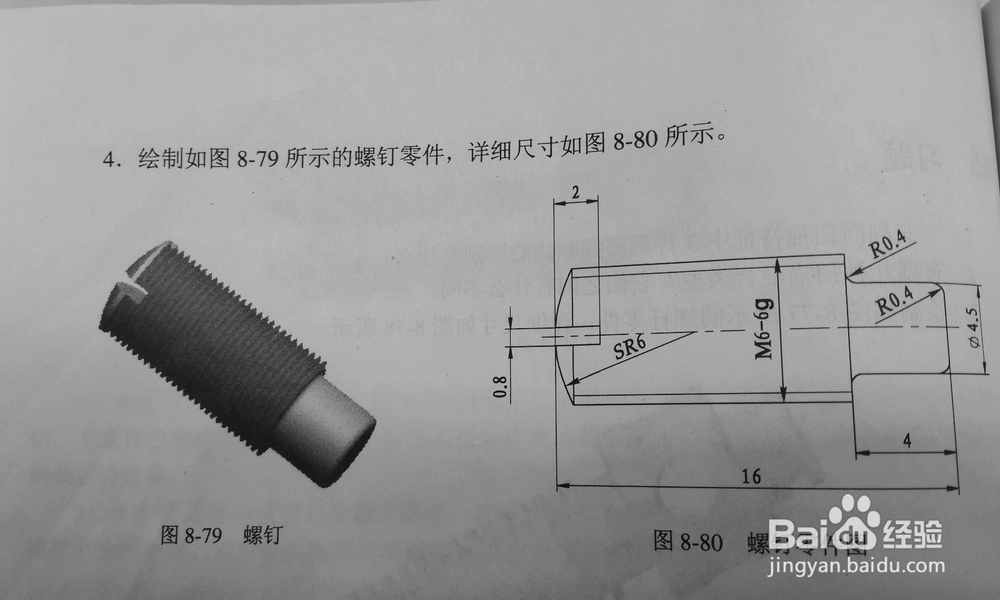

如图所示，我们拿到图形后，先进行分析对于圆柱类图形，我们可以选择旋转后开沟槽，最后再切削螺纹，接下来就看看具体的操作步骤。

2/8

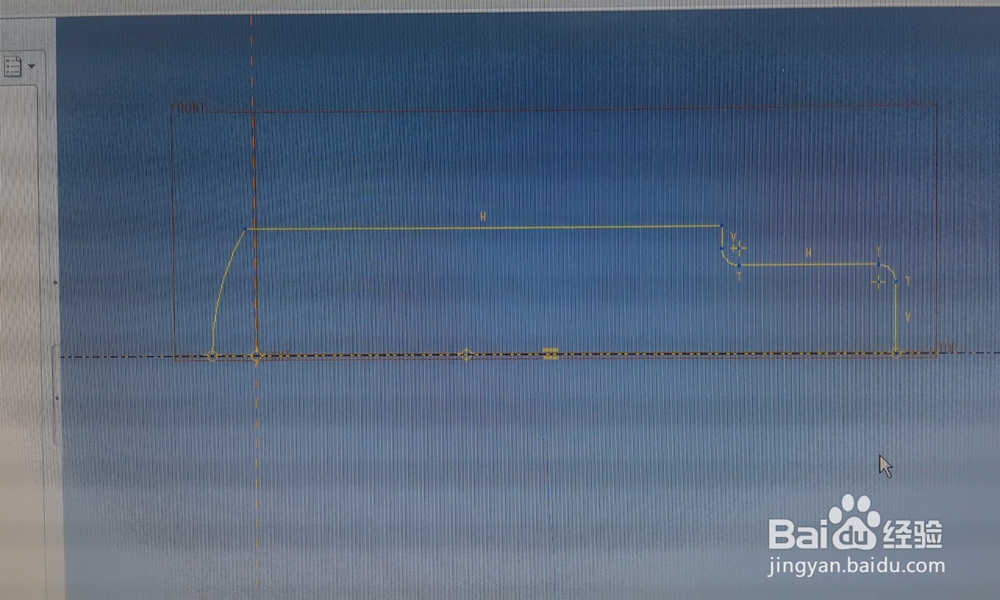

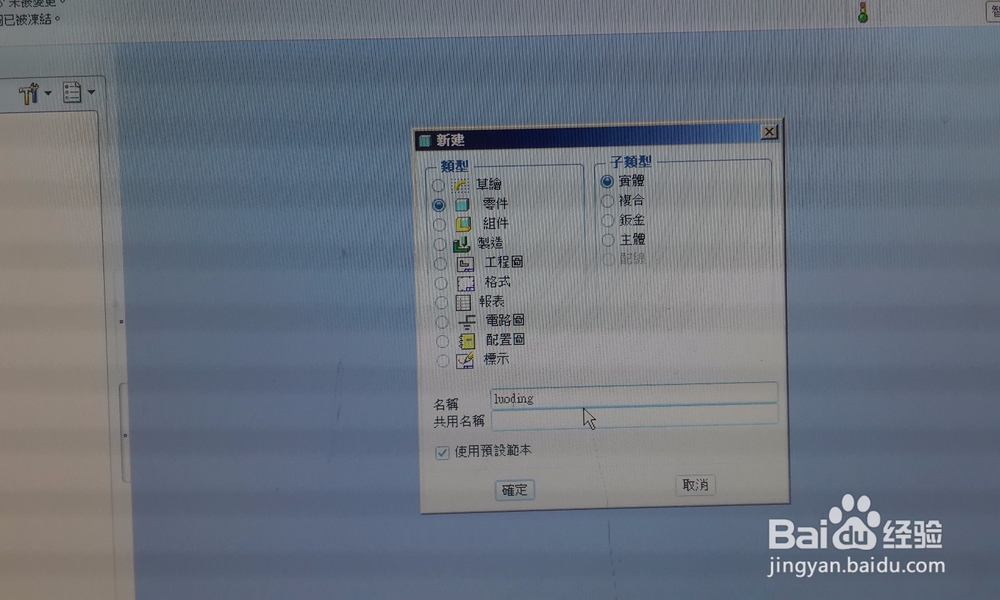

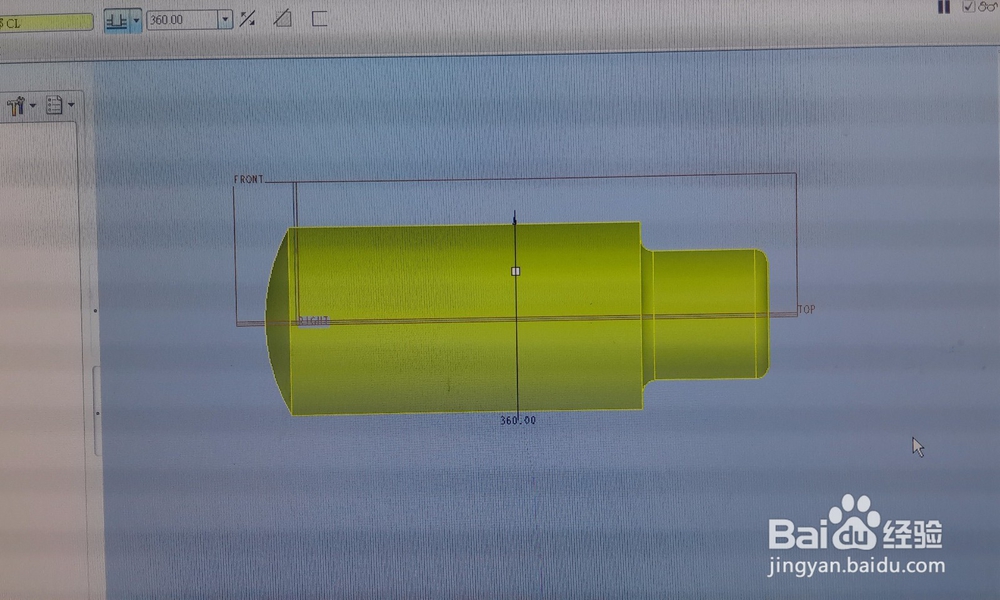

1.首先新建零件图后，我们先绘制旋转中心线，然后绘出我们的草图，确定后我们的毛坯就出来了。

3/8

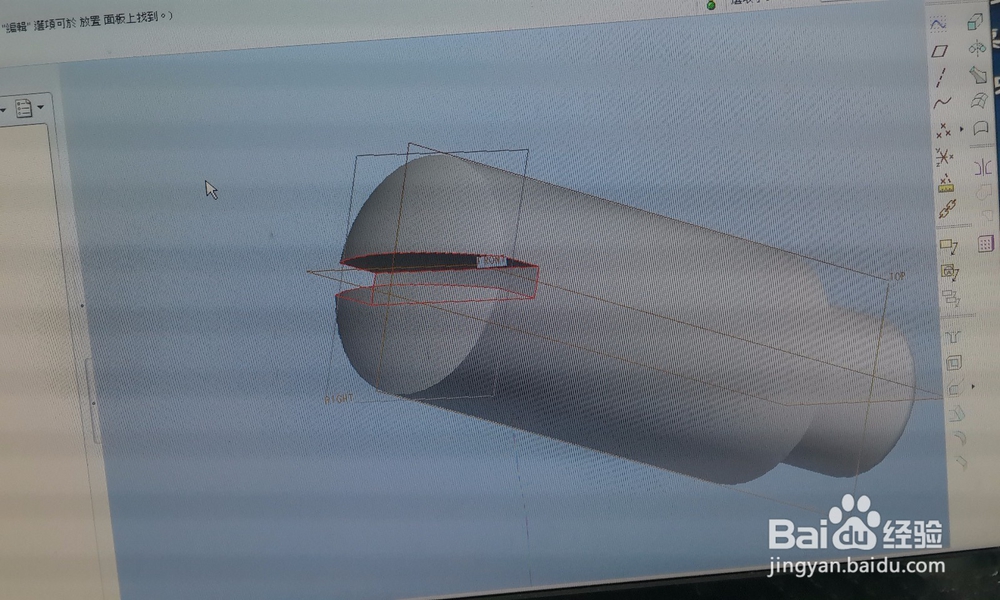

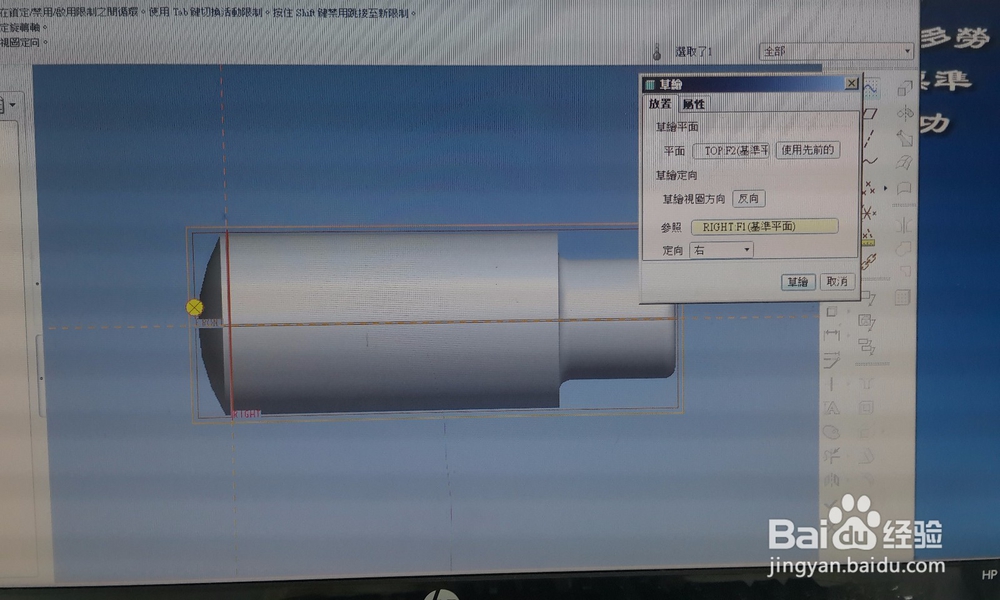

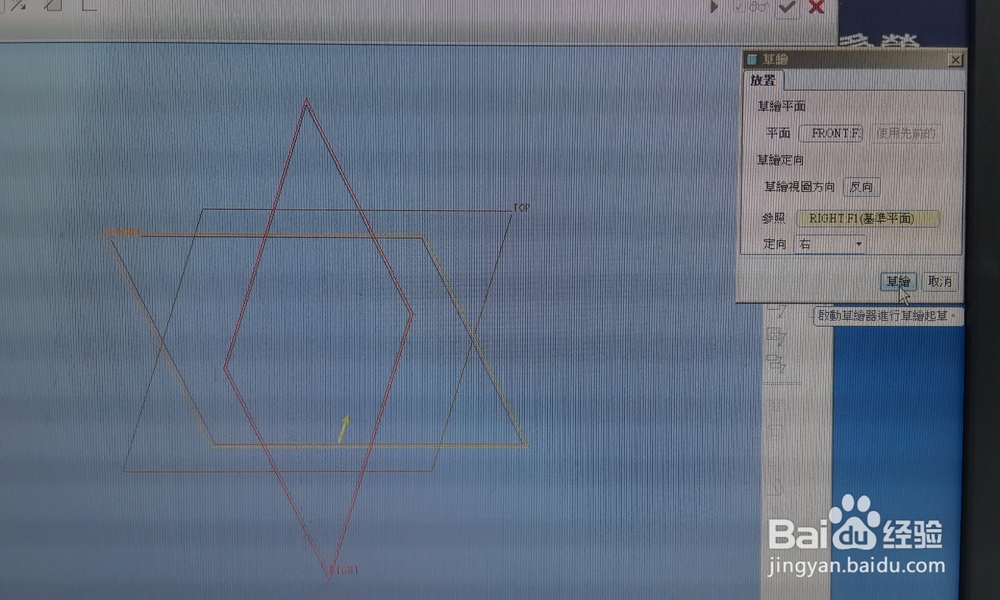

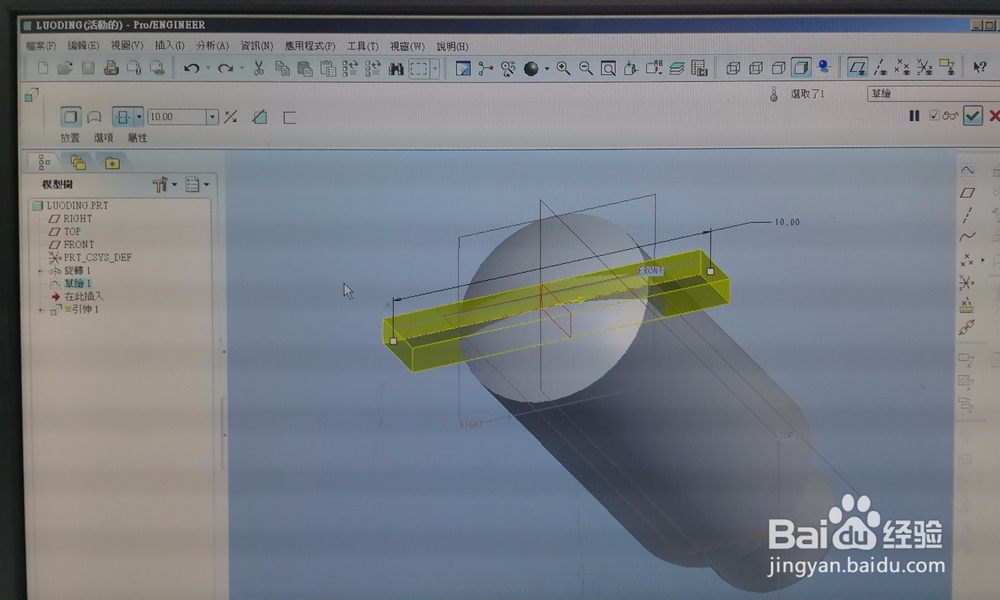

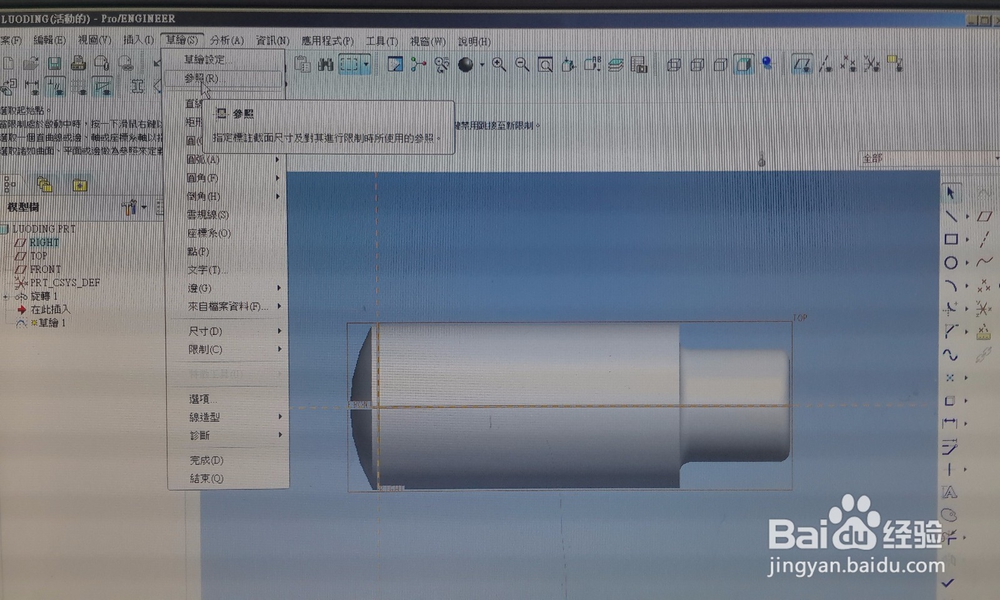

2.接下来就是开我们螺纹头上的沟槽，直接绘制草图，此时注意我们可以设置参照，点击草绘---参照，绘出我们的草图然后拉伸。

4/8

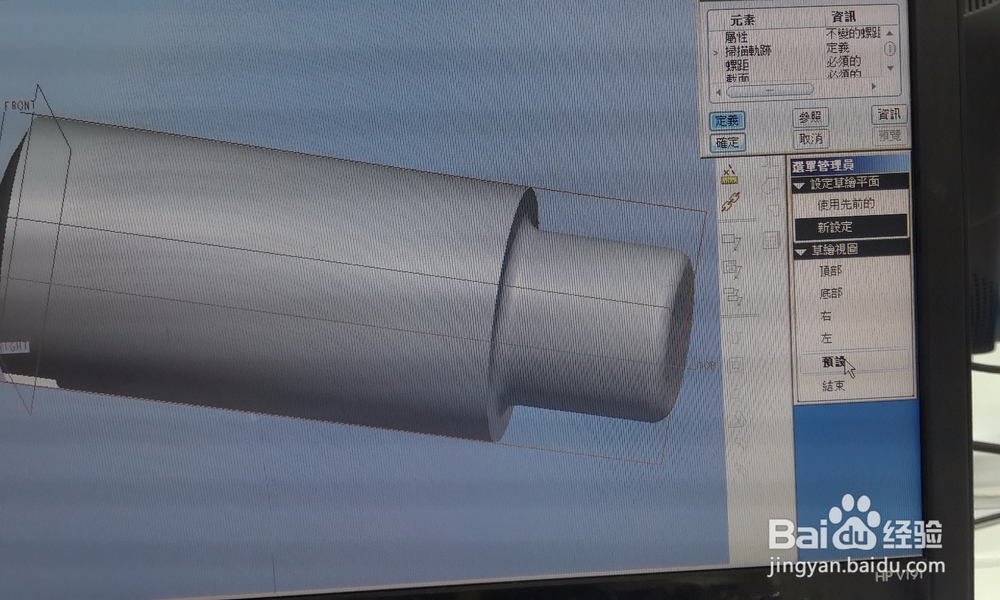

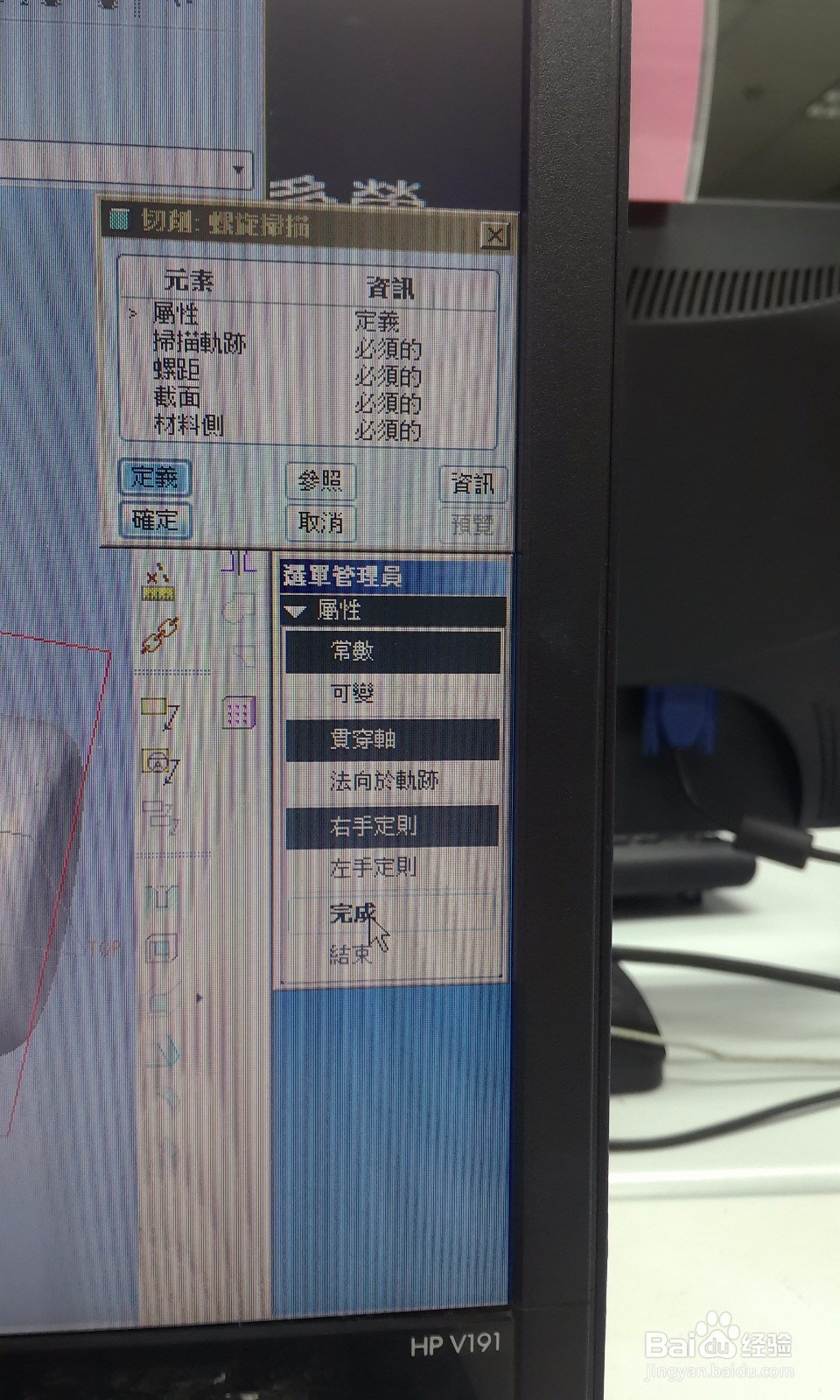

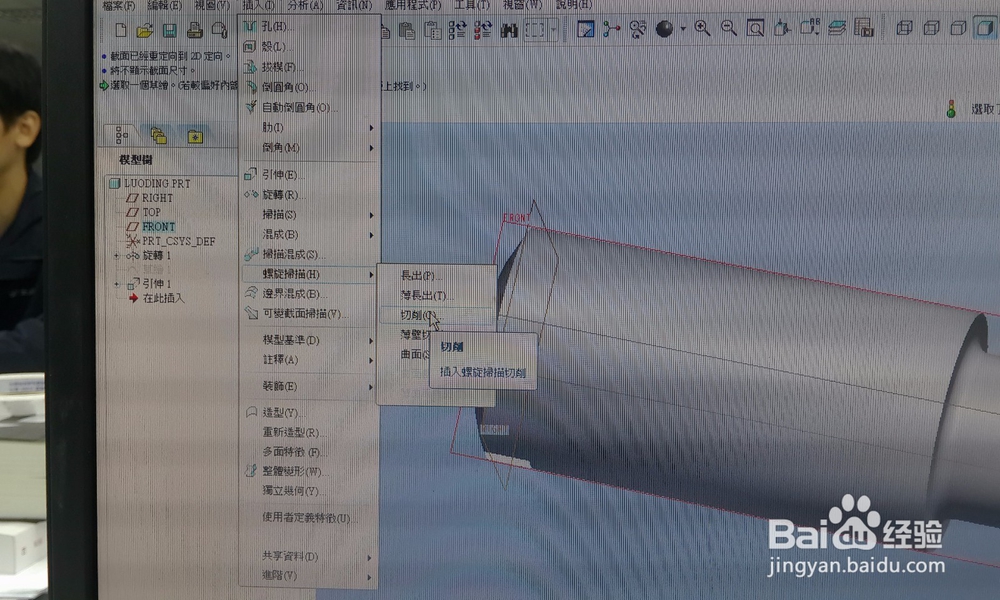

3.接下来就是切螺纹了，点击插入---螺旋扫描---切削。我们首先要定义螺纹的属性，一般都是常规设好的，没有特殊情况，我们不需要改变。

5/8

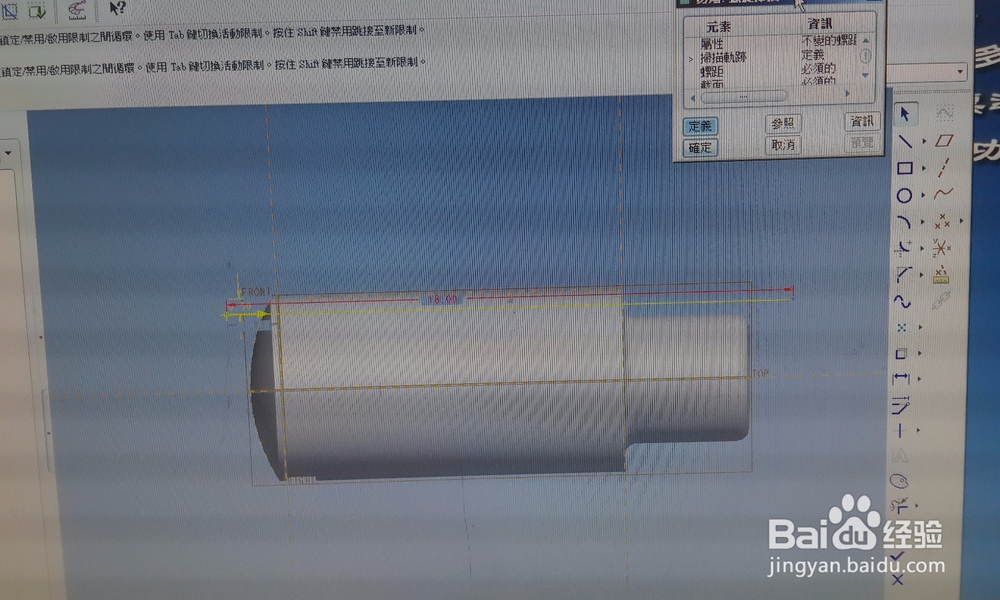

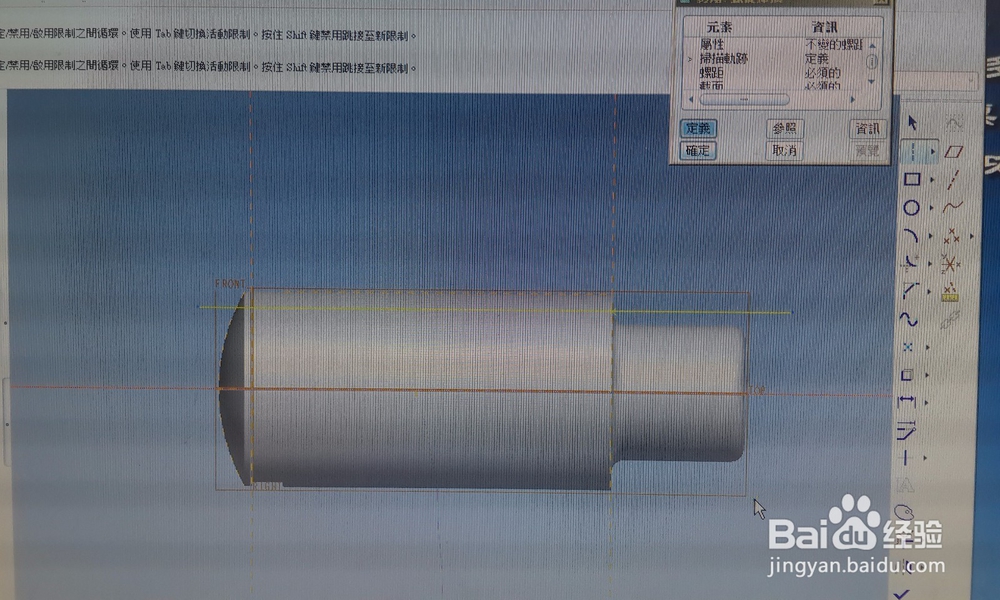

4.点击完成后，就要绘制我们的扫描轨迹了，此时要注意我们轨迹的长短对于切削螺纹的尾部清角有很大影响。而且此时别忘了要绘制中心线。

6/8

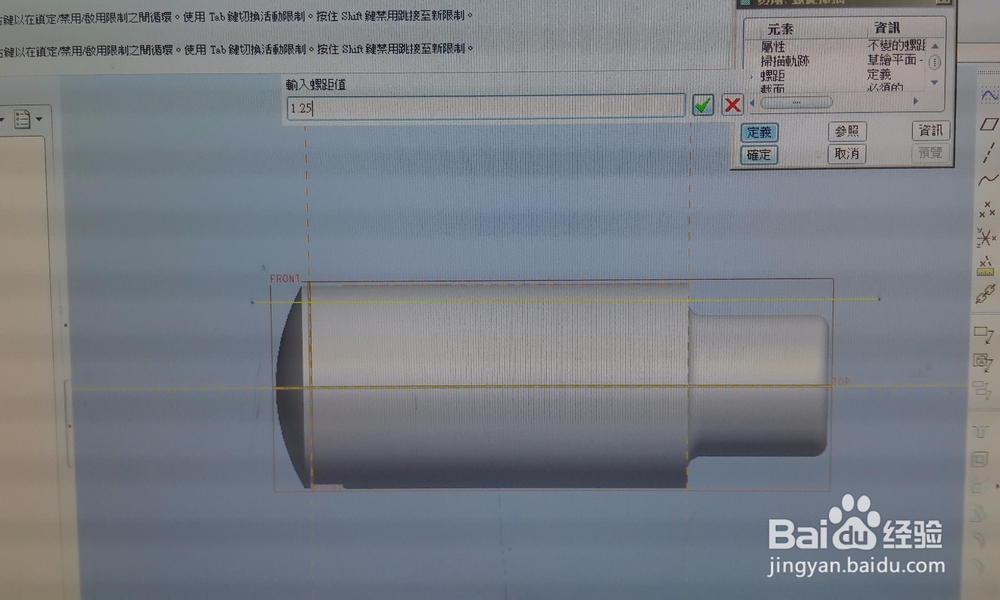

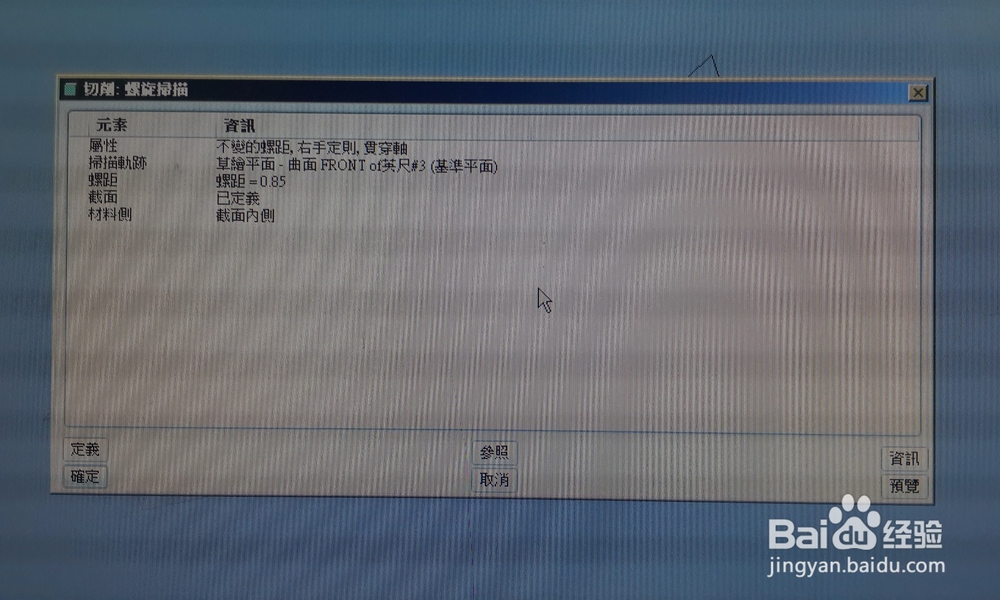

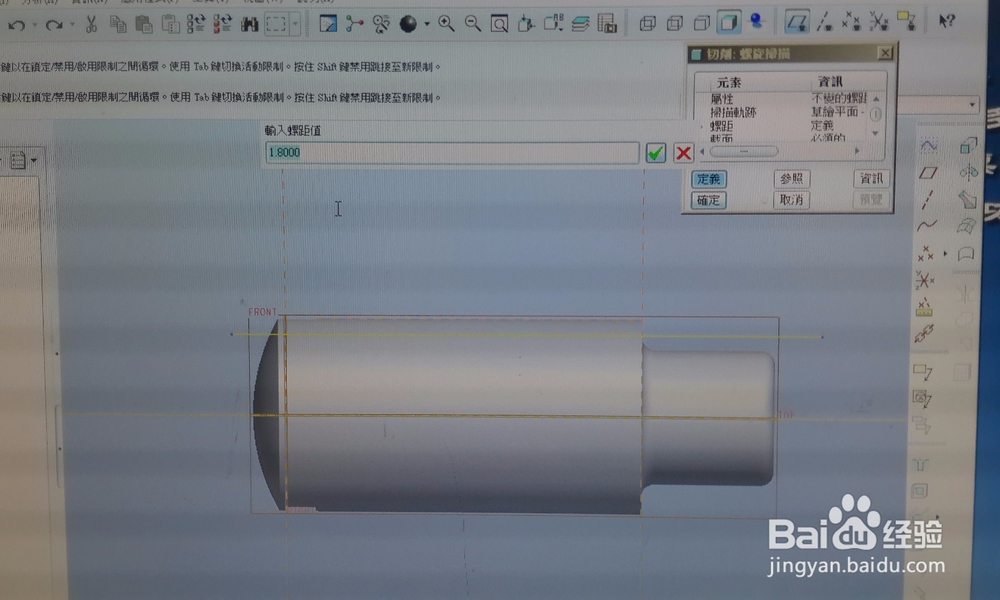

5.确定后我们此时要输入螺距，不同的螺纹螺距不一样，都有国际标准的，我们可以从相关资料中查取。

7/8

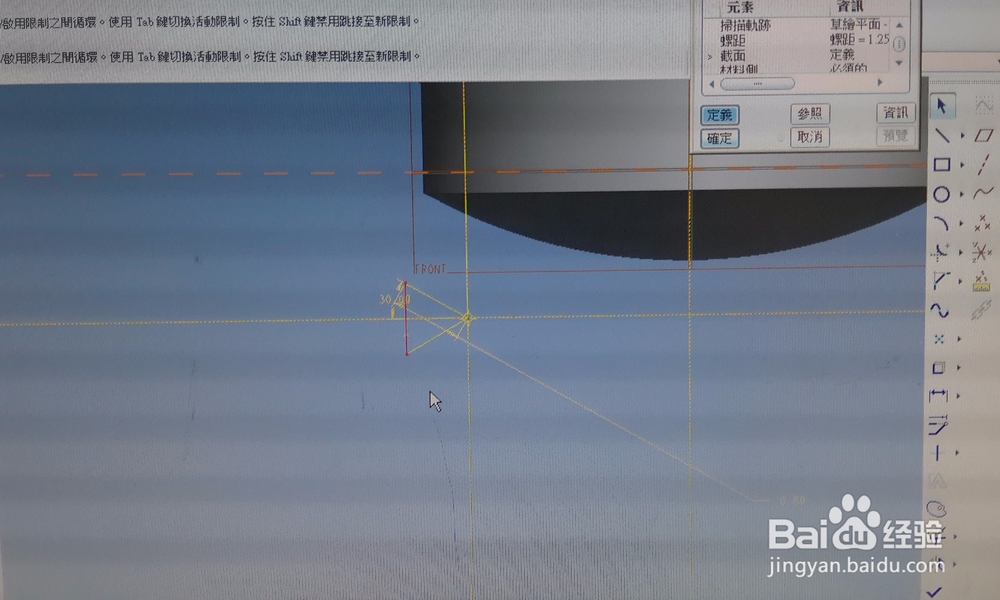

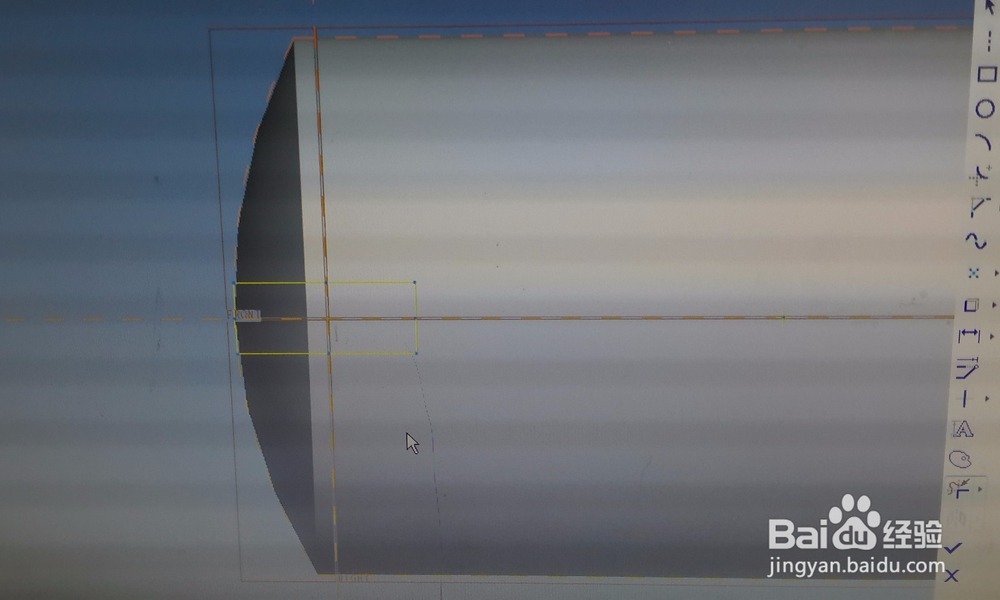

6.接下来我们就要绘制截面了，一定要注意我们截面的轴向有效切削一定要小于螺距的长度，否则就无法生成图形了。

8/8

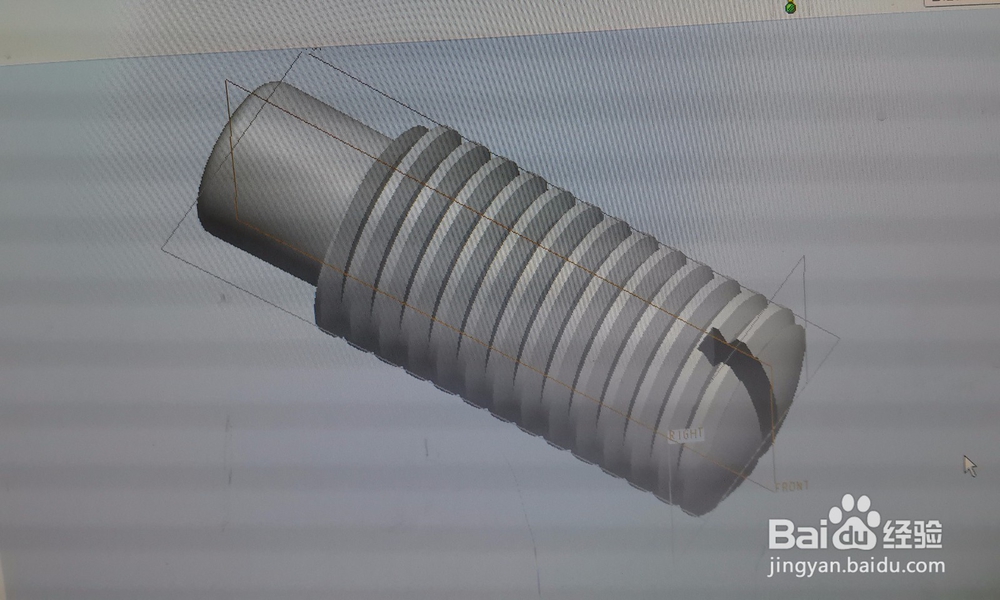

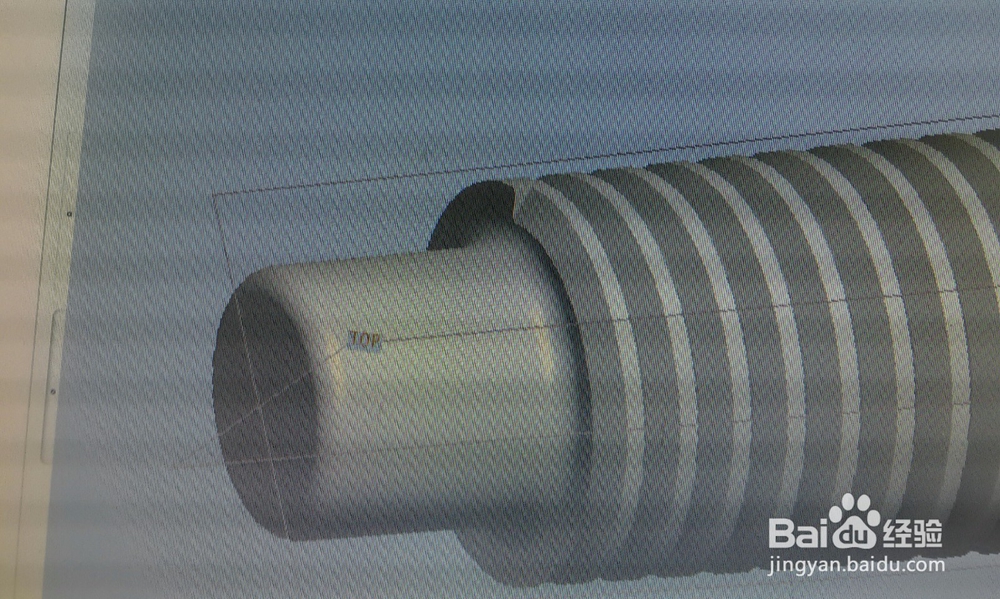

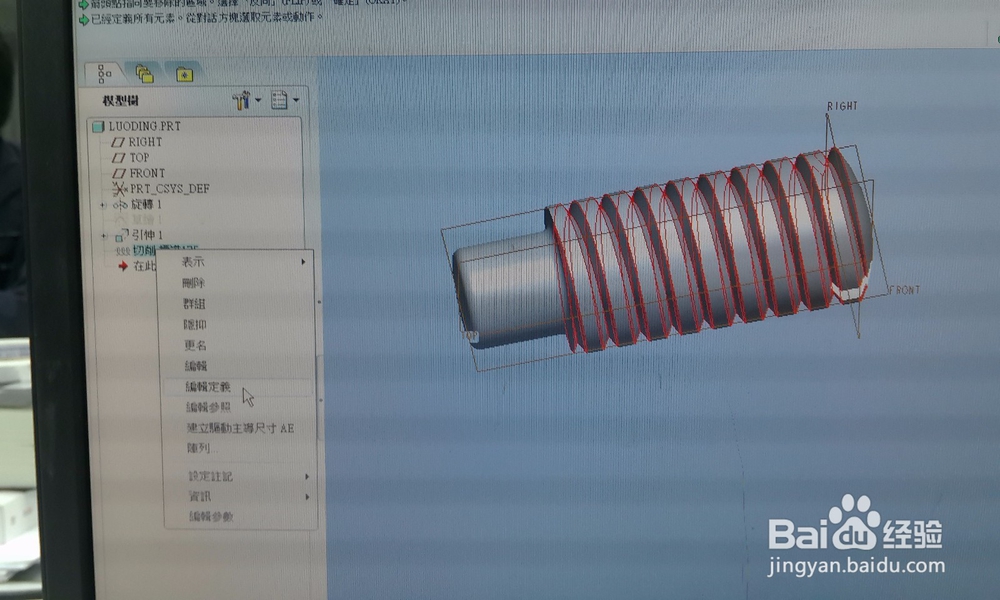

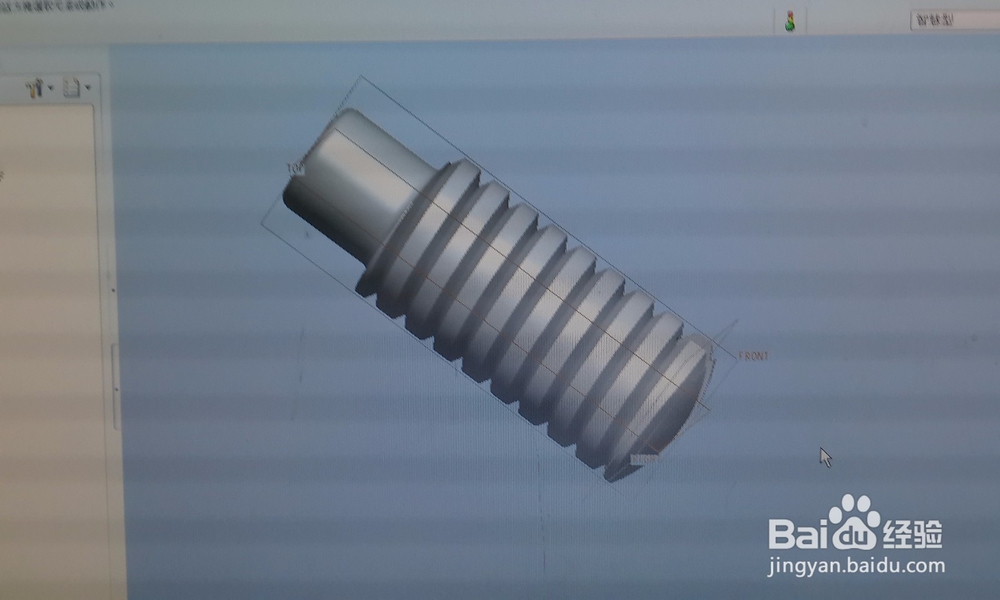

7.最后选择去处材料的一侧为外侧，点击确定后我们的螺纹就出来了。
