订阅CAD中怎么将直线和圆弧转化为多段线？
来源：网络收集 点击： 时间：2024-05-18【导读】：
CAD中怎么将直线和圆弧转化为多段线？工具/原料more电脑方法/步骤1/3分步阅读
2/3
3/3
方法/步骤21/3
2/3
3/3
方法/步骤31/1
首先我们打开CAD，进入主界面
2/3我们必须先画图，独立直线和圆弧相交
3/3我们必须确认直线和圆弧端点要相交，绝对不能有多出来的现象

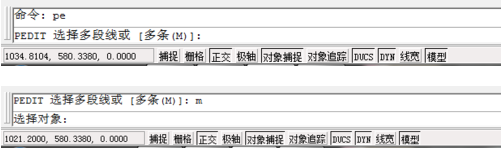

方法/步骤21/3选择我们需要输入快捷键：PE，按回车键，按照上面的提示输入“M”，再按回车键，这时会出现“选择对象”的命令

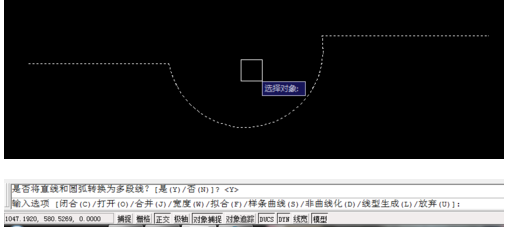

2/3执行上面的命令，选择图示中的两根直线和一个圆弧，然后按回车键，选择默认的“Y（是）“，再次按回车键

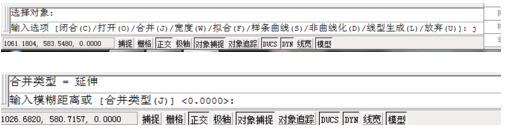

3/3选择我们需要按照命令栏里面的”合并“，也就是输入”J“，按回车键
方法/步骤31/1然后我们继续按回车键，直到命令结束
