订阅PCB封装替换的简易方法
来源：网络收集 点击： 时间：2024-05-19【导读】：

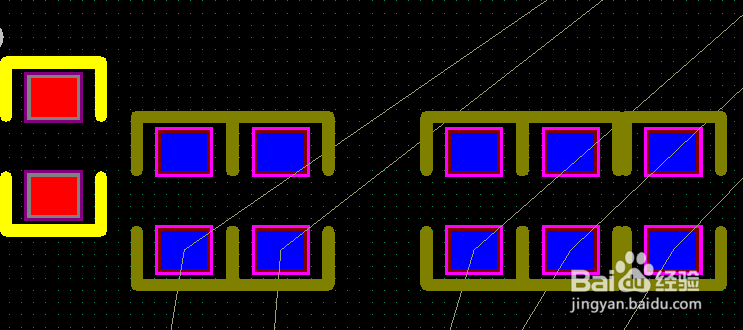

在我们画PCB的时候，有时因为器件更换或者发现原封装不合适，需要批量替换，如图，那么怎样直接在PCB中一键修改封装呢？说一个简易的方法工具/原料moreAD方法/步骤1/5分步阅读
2/5
3/5
4/5
5/5

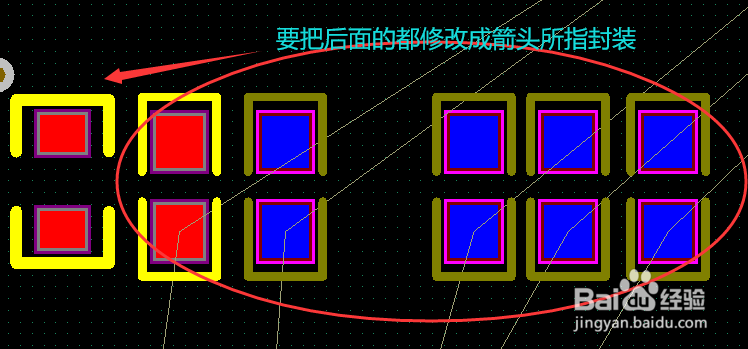

要把PCB里所有0603封装（其他封装也一样，这里举例而已）替换成小一点的0603封装，如下图
2/5打开你要修改的PCB板，如图操作生成库文件：

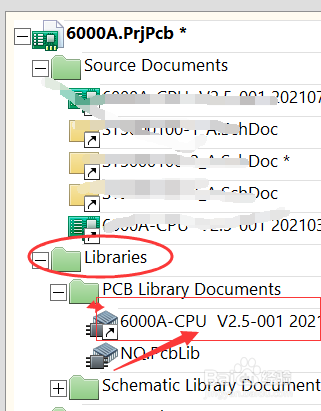

3/5在左侧Pprojects下拉菜单里，找到Libraries，这里有刚刚生成的库，

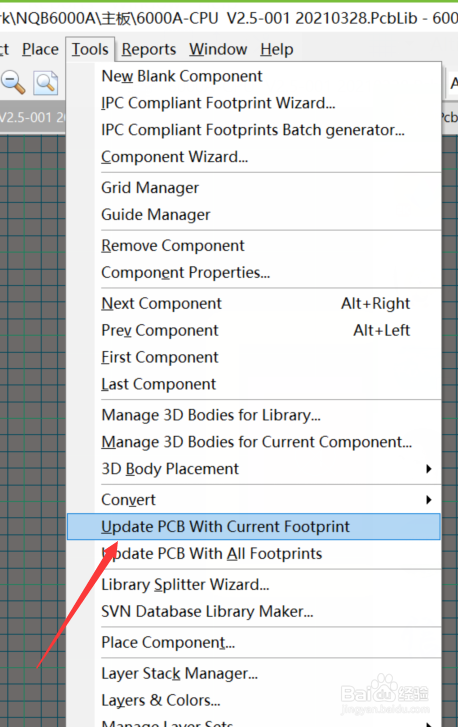

4/5双击进入库文件编辑界面，找到你需要修改的封装，比如0603封装，原来画大了，按新要求尺寸修改好后，执行Tools---Update PCB With Current Footprint
5/5回到PCB板，你会发现整版的原0603封装都已更新成新的0603封装
