订阅西门子plcs7200实现交通灯控制
来源：网络收集 点击： 时间：2024-05-20【导读】：
在学习西门子s7200中交通灯控制，是一个非常经典的案例，下面我们来分享一下交通灯控制案例工具/原料mores7200 plc电脑及编程软件s7200 plc仿真软件方法/步骤1/11分步阅读
2/11
3/11
4/11
5/11
6/11
7/11
8/11
9/11
10/11
11/11
注意事项

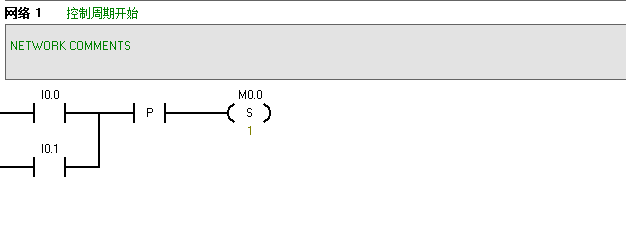

开始编写开始程序i0.0 i0.1均可控制程序启动

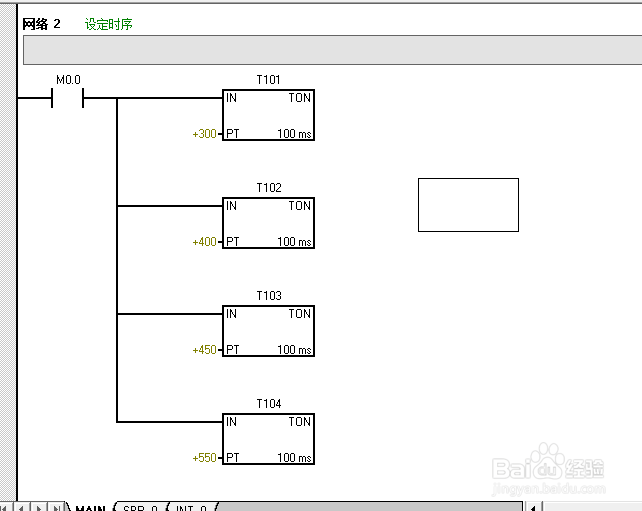

2/11编写交通灯光运行周期

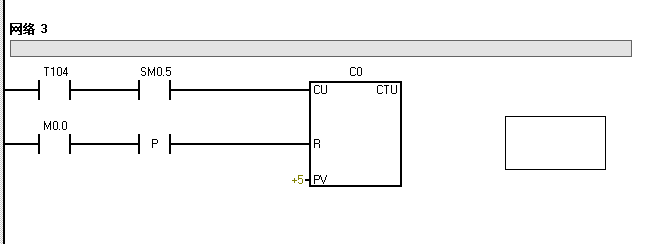

3/11用sm0.5及计数器控制绿灯闪烁

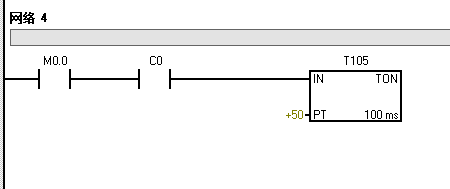

4/11当一个周期结束将m0.0置位，等待下一次启动信号

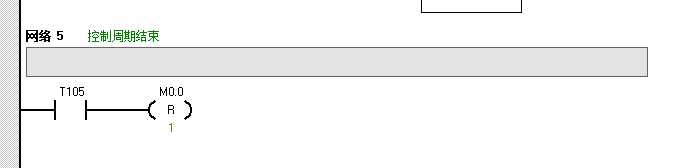

5/11将控制周期结束

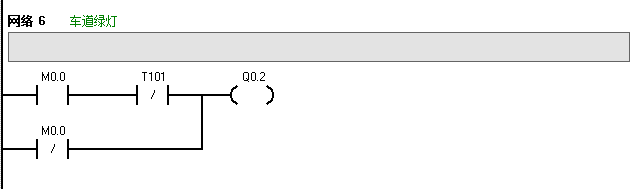

6/11车道绿灯q0.2输出

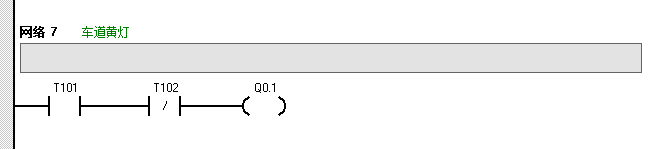

7/11车道黄灯q0.1输出

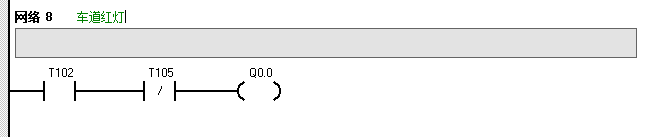

8/11车道红灯q0.0输出

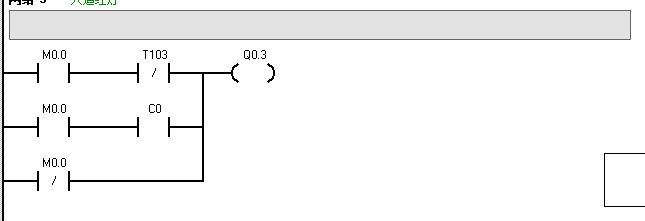

9/11人行道红灯输出

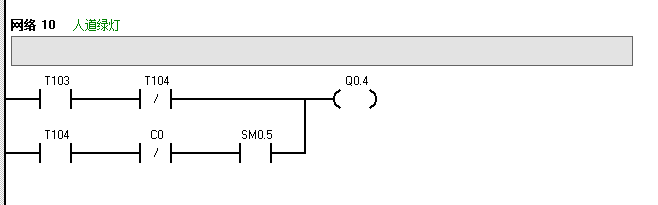

10/11人行道绿灯输出

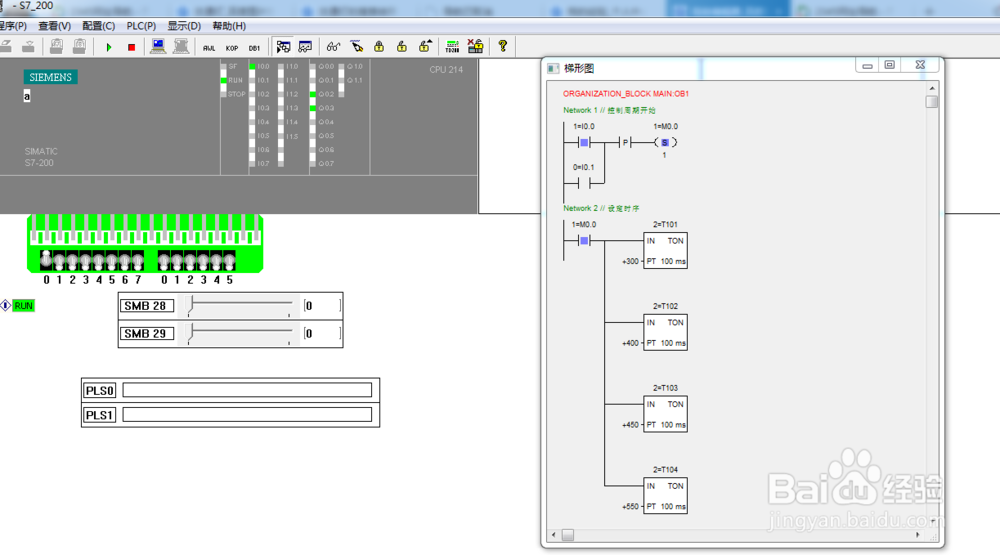

11/11仿真软件调试程序
注意事项没有实物plc可以采用仿真软件
