订阅使用CAD绘制动力配电箱
来源：网络收集 点击： 时间：2024-05-21【导读】：
介绍使用CAD绘制动力配电箱的具体步骤。工具/原料moreCAD2017方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
通信制图CADCAD制图
打开CAD，使用矩形工具在作图区绘制一个矩形，如下图。

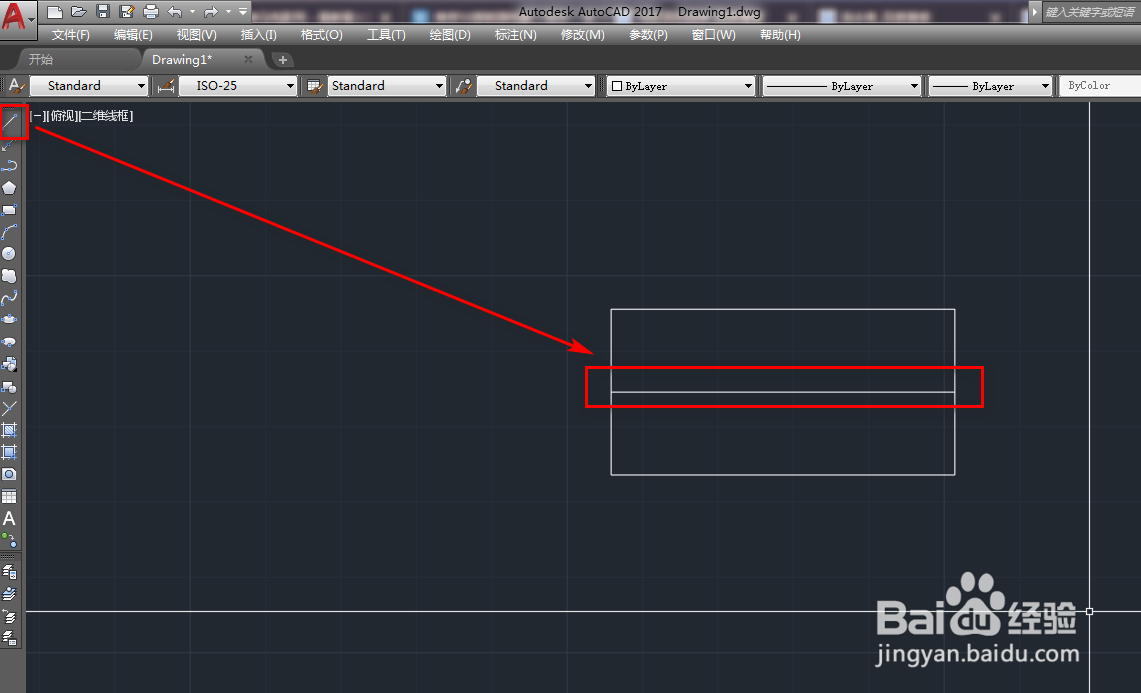

2/7使用直线工具，绘制一条矩形中点的直线和一条斜线，如下图。

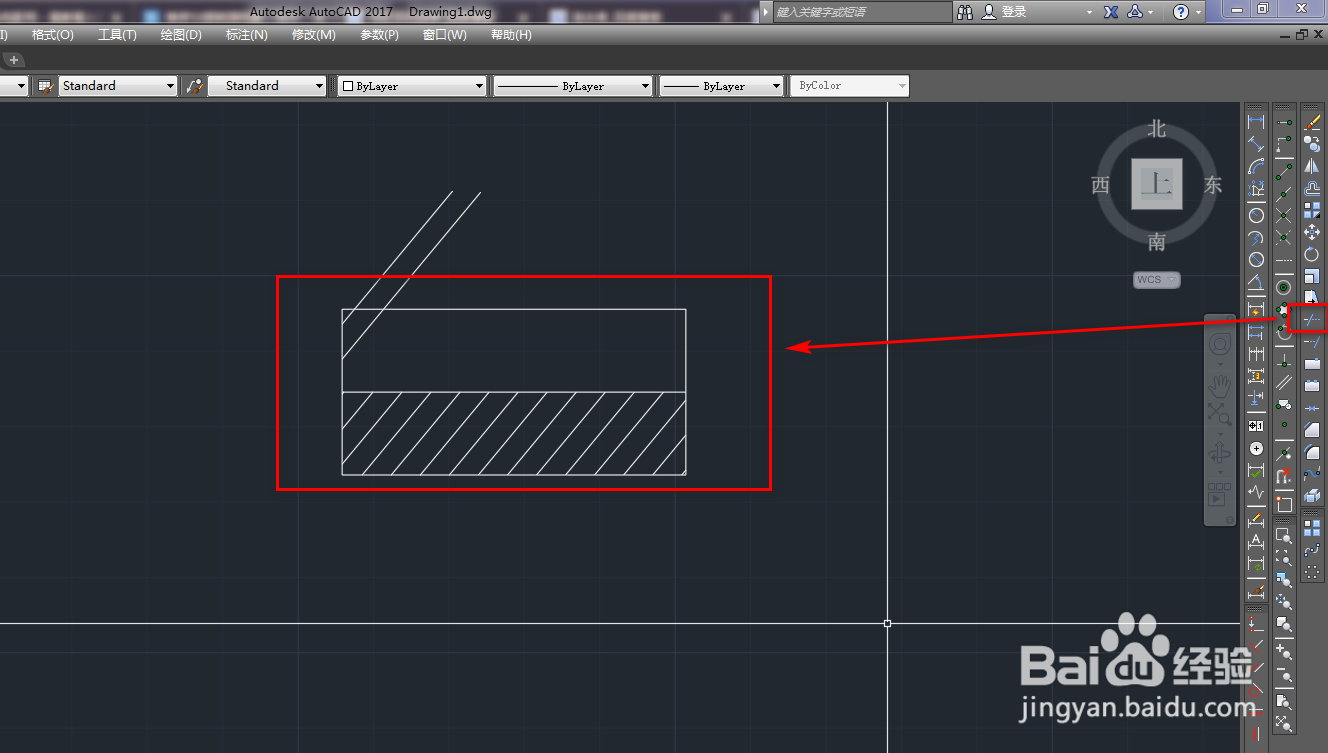

3/7使用复制工具，以阵列复制的方式将斜线复制出多条，如下图。
4/7使用镜像工具，将复制的多条斜线做镜像，如下图。
5/7使用修剪工具，将多余的线条修剪掉，如下图。

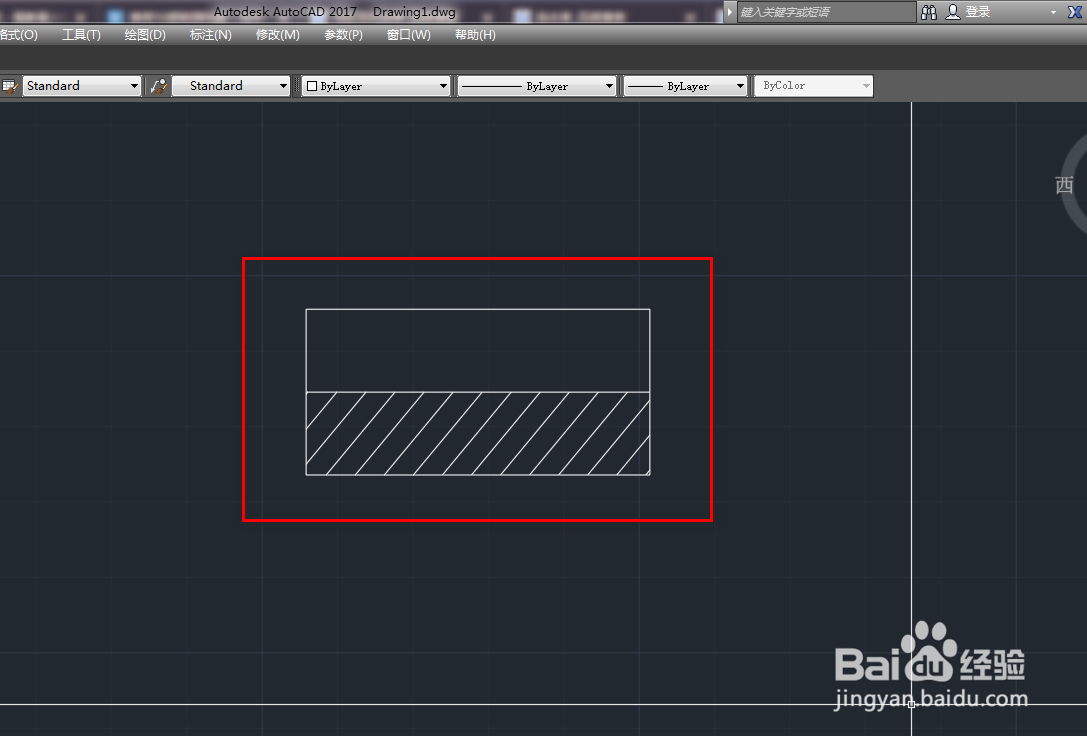

6/7选择多余的线条，点击删除工具，删除多余的线条，如下图。
7/7这样就得到了我们需要的动力配电箱，如下图。
