USB TC-08是英国Pico Technology公司研发生产的一款八通道热电偶温度记录仪，用于实时在线测试、显示和记录温度值，支持各种类型的热电偶，包括B，E，J，K，N，R，S，T型。实际上，USB TC-08不仅仅可以测试温度，还可以测量电压，电流，甚至是第三方传感器的信号，可选四种输入范围：0-5V，±50mV，±500mA，和4-20mA。下面以4-20mA电流信号输入为例介绍USB TC-08热电偶温度记录仪如何测量电压和电流信号。工具/原料moreUSB TC-08热电偶温度记录仪一台PP624接线端子板一个PicoLog数据采集软件一套4-20mA被测信号源方法/步骤1/6分步阅读

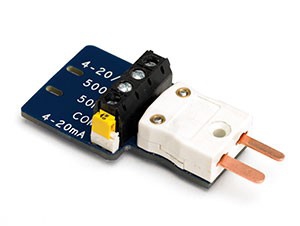

连接测试电路。将电路的负极连接至接线端子板的COM端，将电路的正极连接到4-20/5V输入端。无需焊接即可将导线连接接线端子板上。

2/6

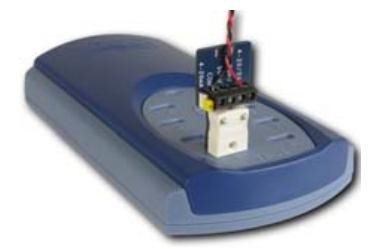

将接线端子板上4-20mA处的黄色开关打向“ON”。然后将接线端子板插入TC-08任一通道上。

3/6

用记录仪配套的USB数据线将TC-08连接到电脑的USB接口上。TC-08会自动在电脑上安装驱动，待驱动安装完成之后进行下一步。

4/6

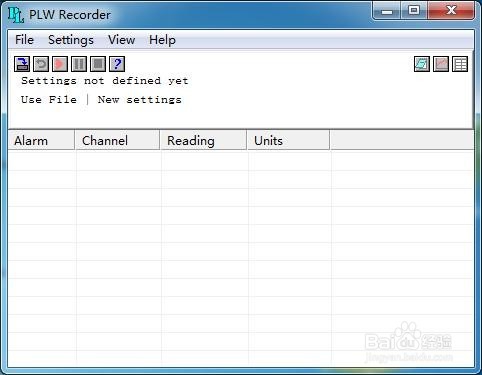

运行电脑上已经提前安装好的PicoLog数据采集软件。点击FileNew Setting对TC-08进行设置.

5/6

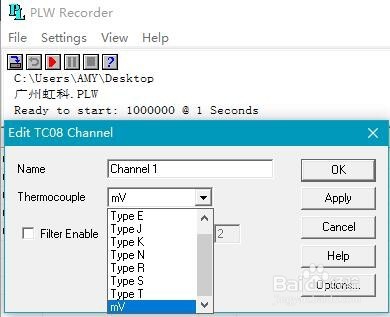

编辑USB TC-08插入接线端子板对应的一个通道，将“Thermocouple”设置成“mV”。

6/6

设置完成后，PicoLog将在监视窗口显示施加至接线端子板的电流对应的电压，通过换算即可得到测量的电流值。PicoLog所显示的与输入电压相对应的输出电压如下：

输入范围 PicoLog电压

0-5V 0-50mV

0-500mV 0-50mV

0-50mV 0-50mV

4-20mA 9.6-48mV

注意事项

请严格遵从USB TC-08的输入范围连接信号源，否则可能会烧坏设备！

USB TC-08采用USB接口供电和通信，无需连接外部电源适配器。

如果测试的信号是来自第三方传感器，简单地在PicoLog软件上进行单位换算即可得到原始的物理量，比如压力，流量等。
