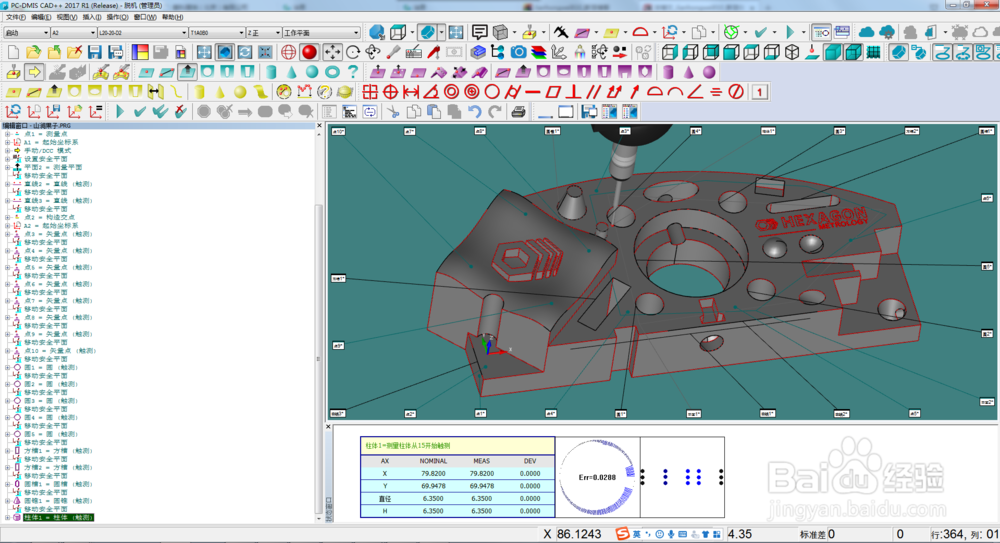

可以用鼠标在数模上点击测点的方法很简单，使用鼠标按在零件上建立坐标系的方法，测量数模，并建立坐标系即可。PC-DMIS 2017脱机编程具体方法如下：（1）选择零件装卡方式，适于测量。（2）按照测量的需要定义测头系统和校正测头，并检查所有测头位置的校正效果（用测量标准球球心坐标的方法）。（3）导入数模，观察数模，看数模轴向指示，原点位置。（4）选择“程序模式”，即红色图框。工具/原料morePC-DMISDMIS5.0标准书籍方法/步骤1/7分步阅读

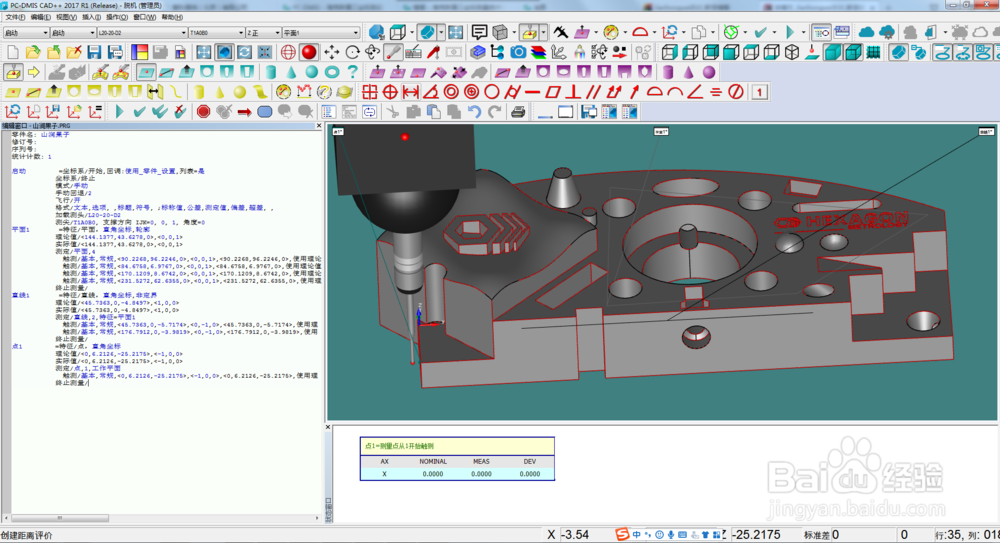

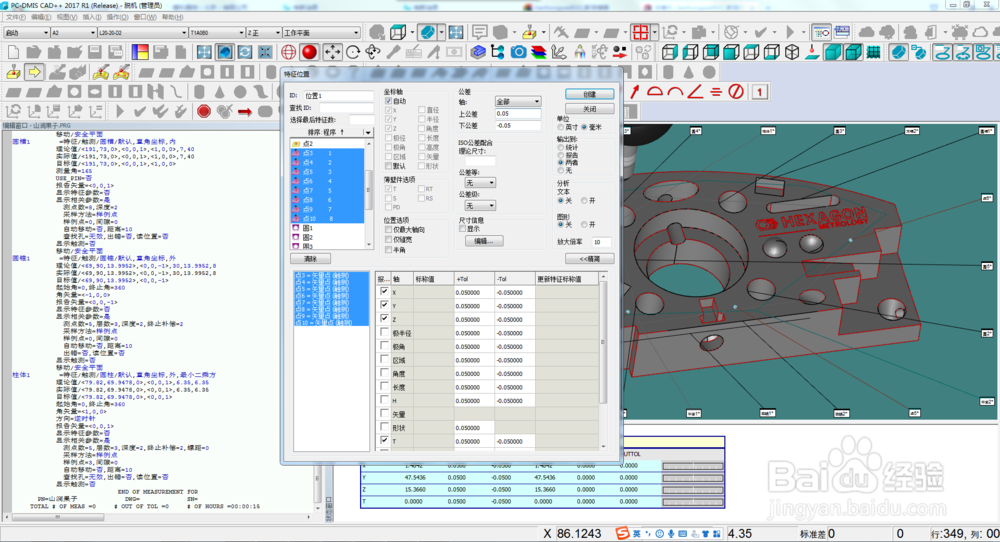

（5）在数模上用鼠标点击采点测量要构造点的元素，测量平面，直线，点，每个元素采集足够的点后按下键盘的END结束”键。这时在编辑窗口就会出现相应测量程序语句（如果软件判断元素错误，可以用“替代推测改正）。

2/7

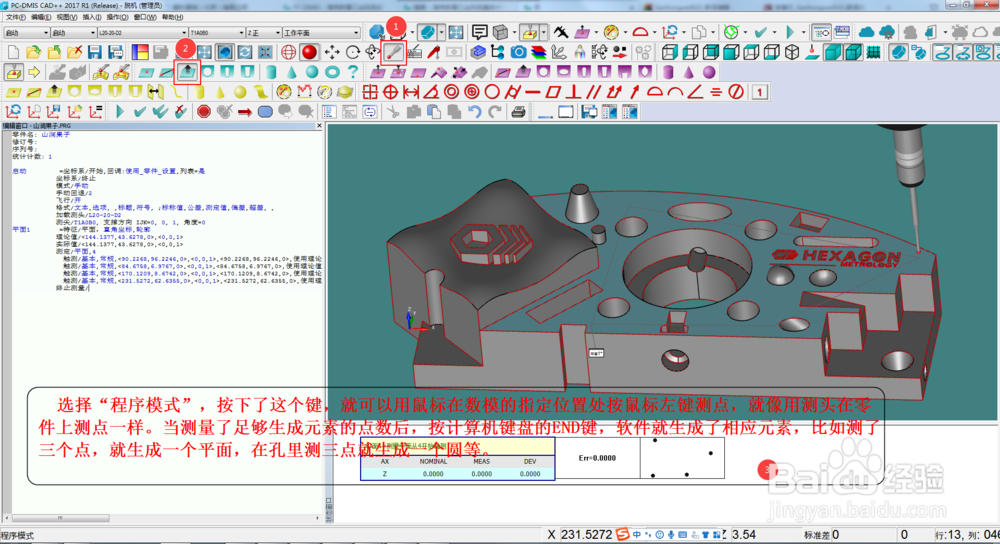

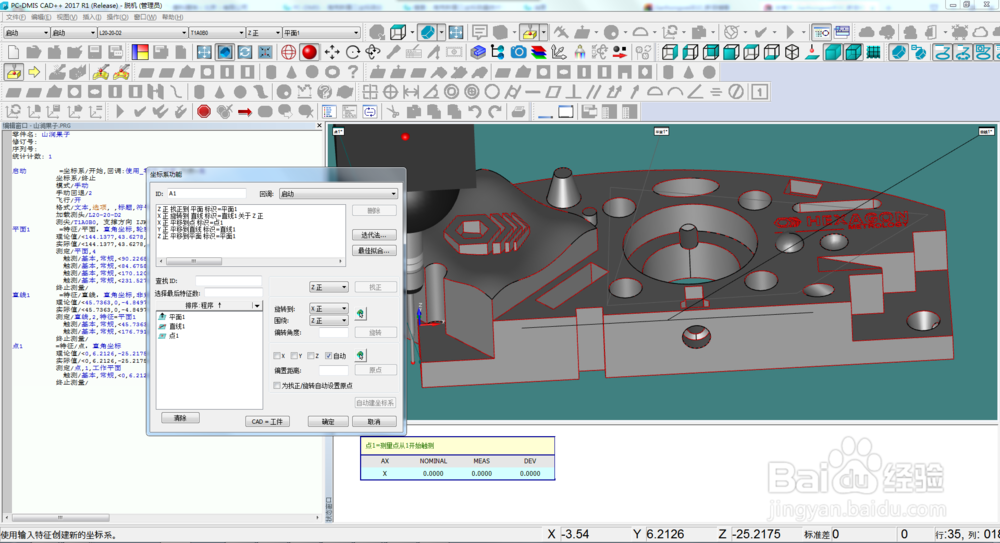

选择“程序模式”，按下了这个键，就可以用鼠标在数模的指定位置处按鼠标左键测点，就像用测头在零件上测点一样。当测量了足够生成元素的点数后，按计算机键盘的END键，软件就生成了相应元素，比如测了三个点，就生成一个平面，在孔里测三点就生成一个圆等。在数模上测出面、线、点等能够建立坐标系的元素后，就可以使用软件中建立坐标系的功能建立一个当前的数模坐标系，也可以把这个坐标系的数模保存起来。

3/7

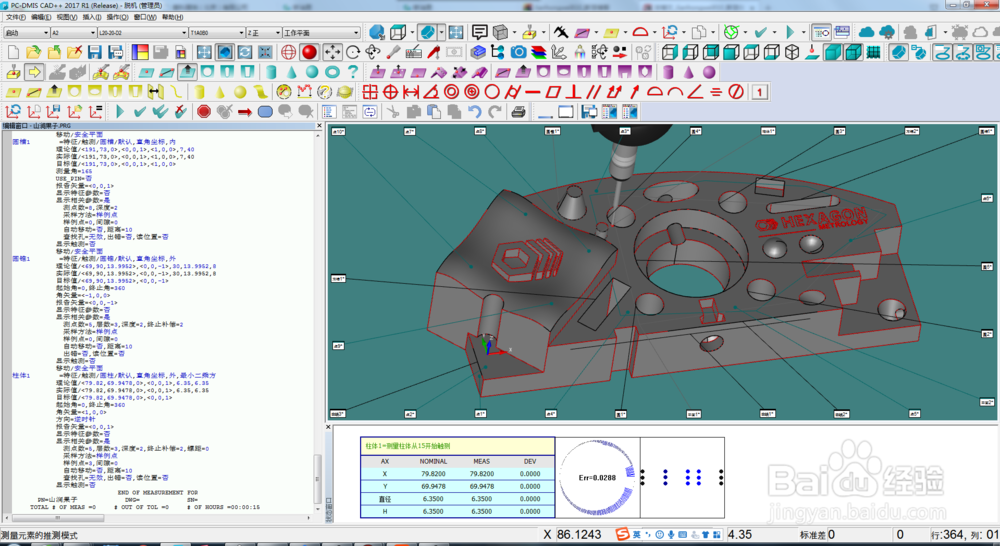

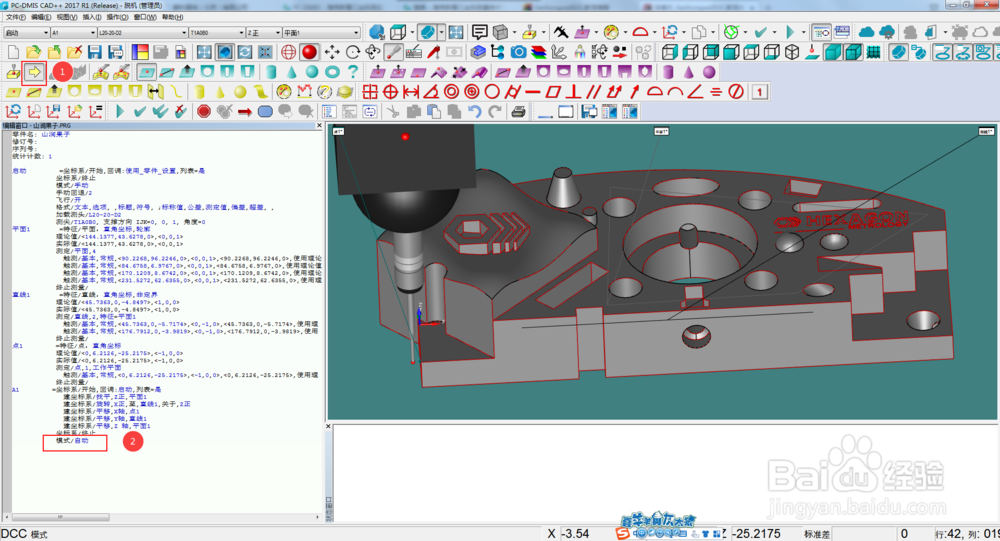

（6）切换为DCC模式，自动测量。

4/7

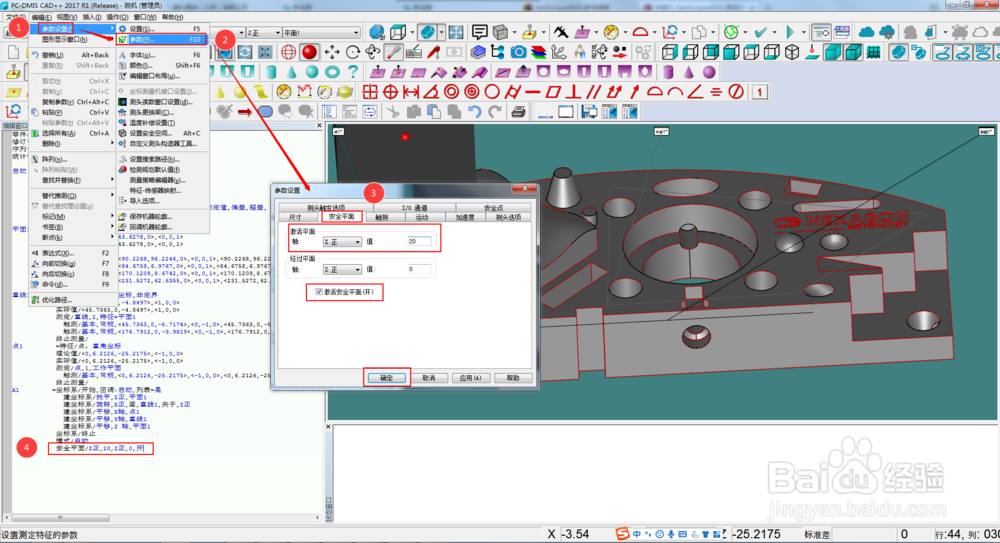

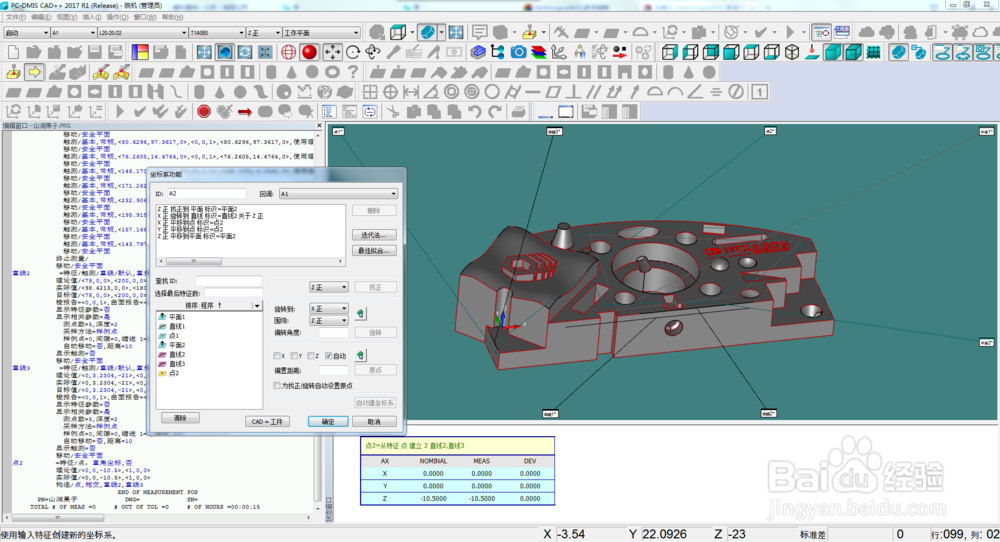

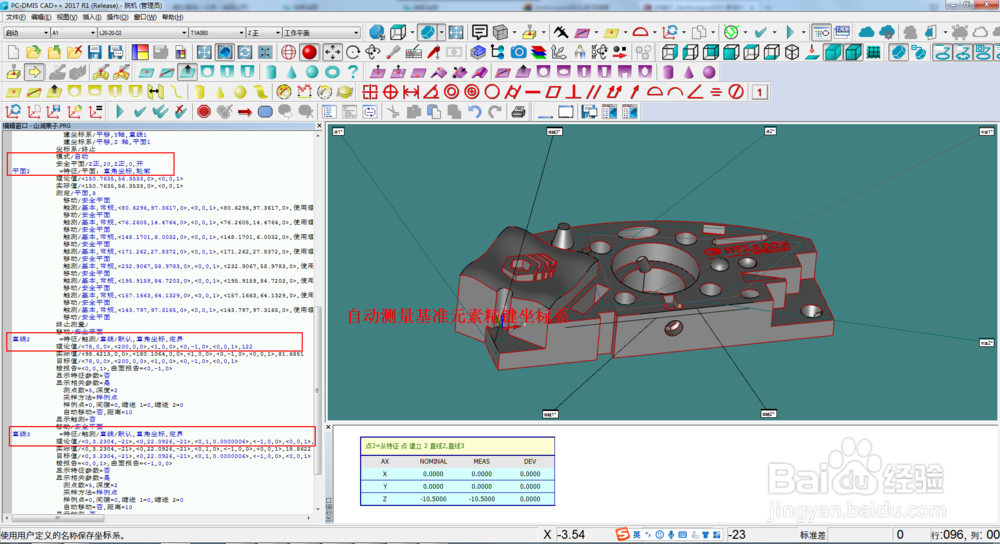

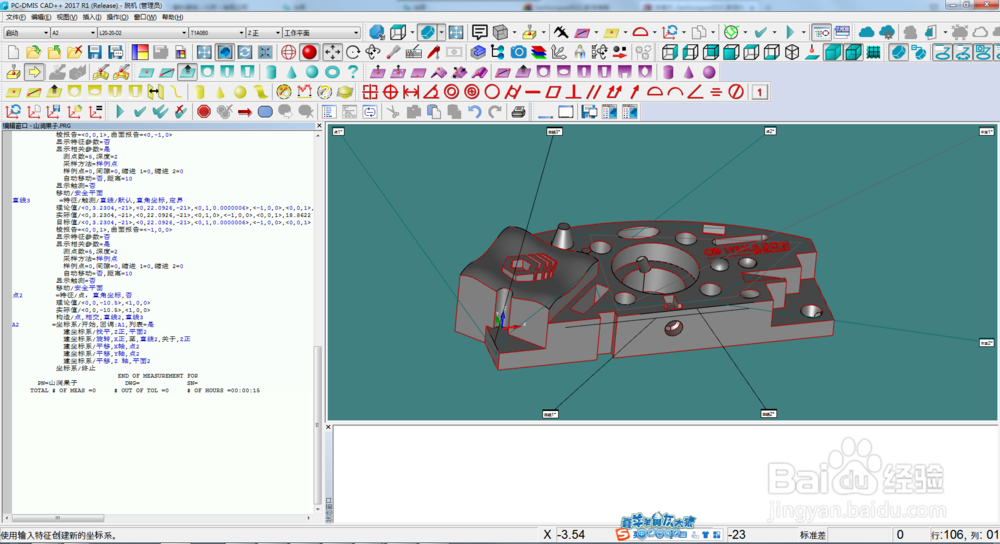

（7）设置安全平面，自动测量基准元素，精建坐标系。

5/7

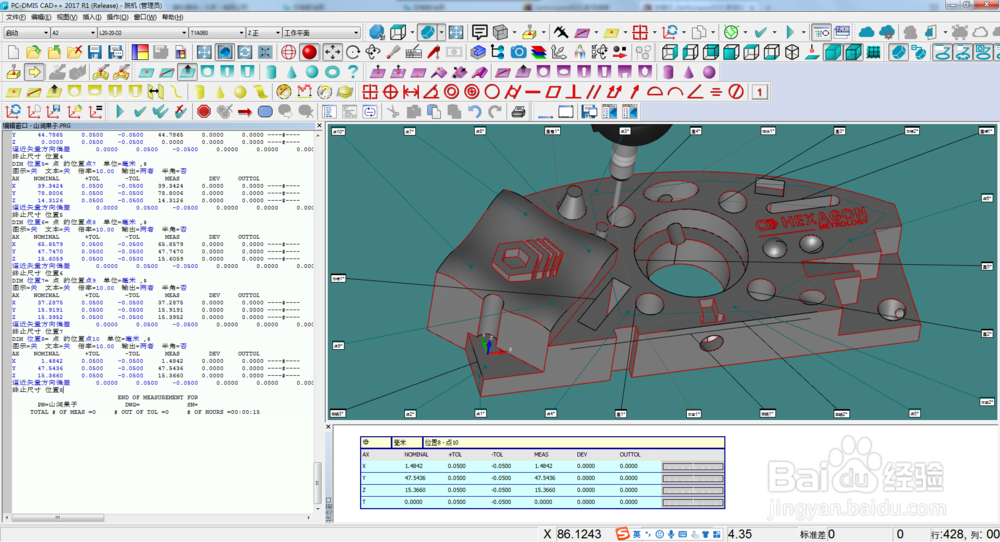

（8）自动测量元素

6/7

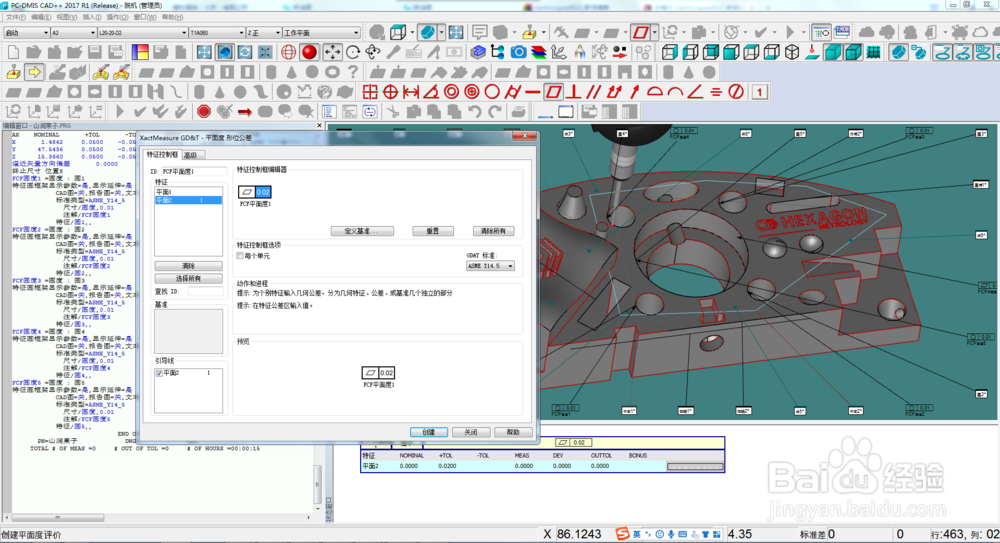

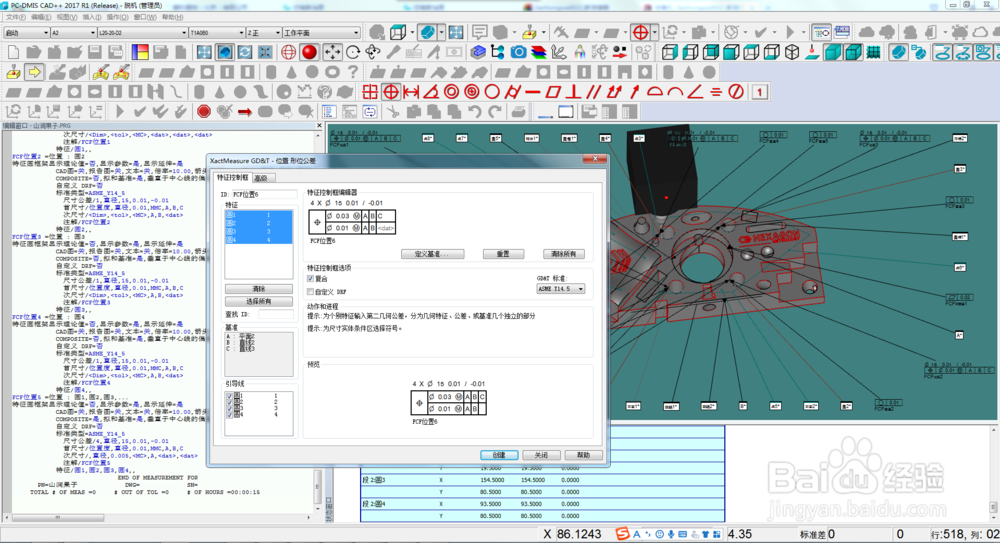

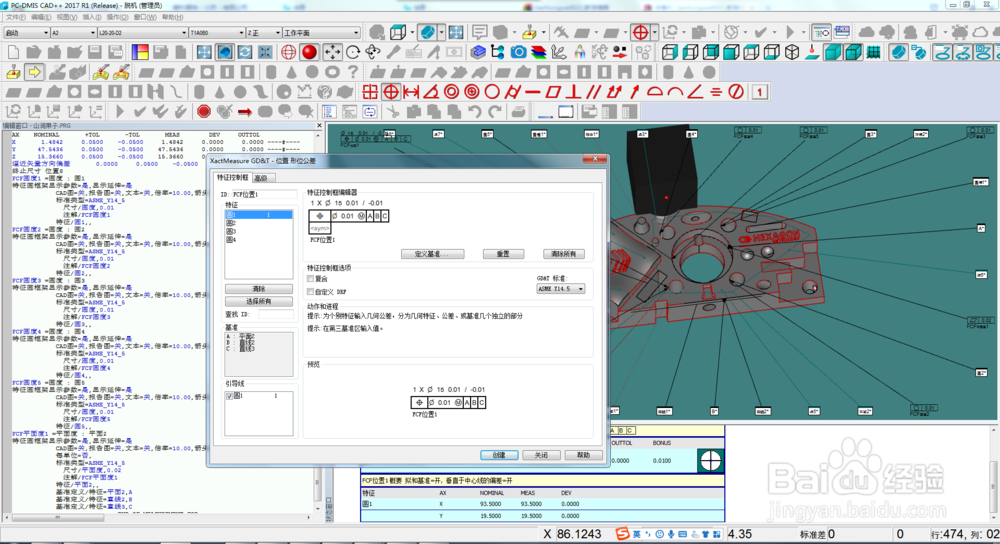

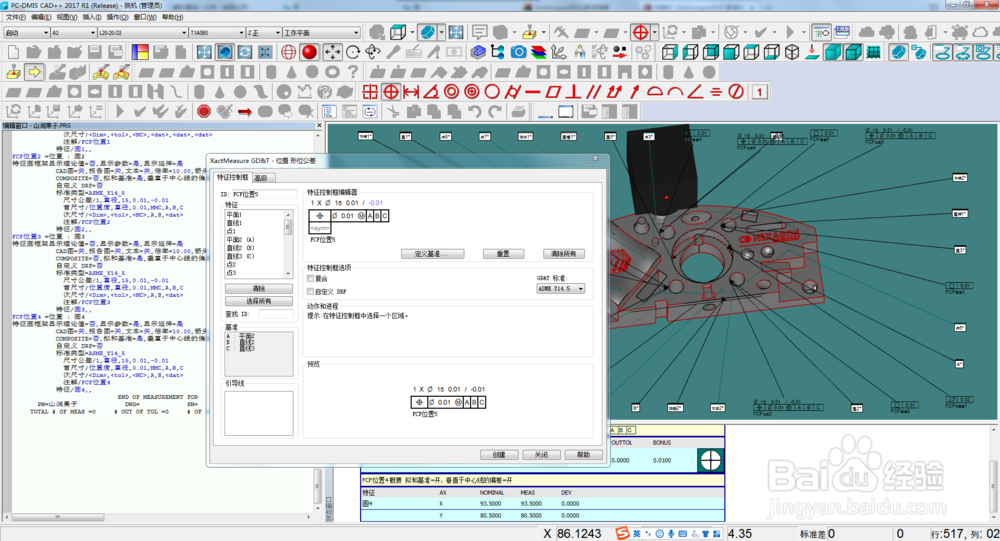

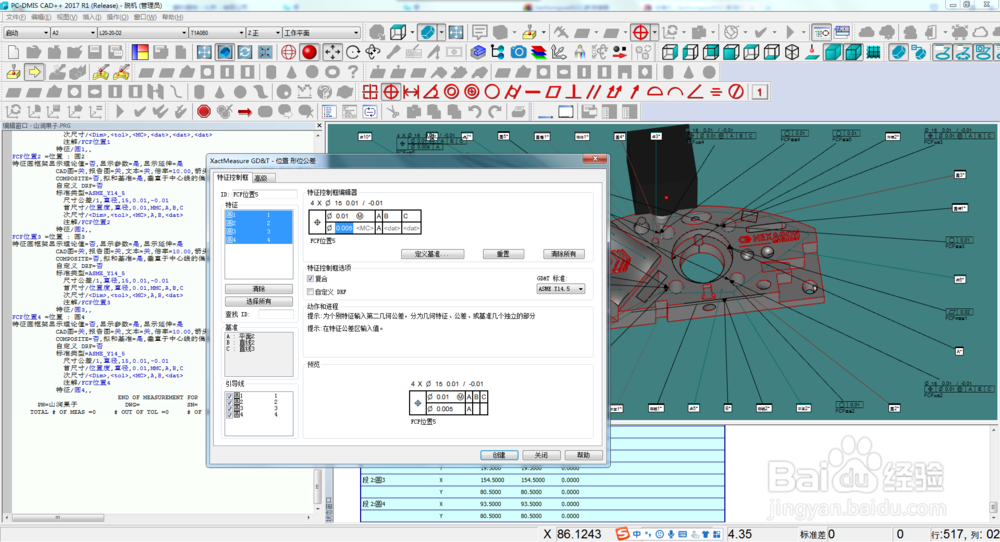

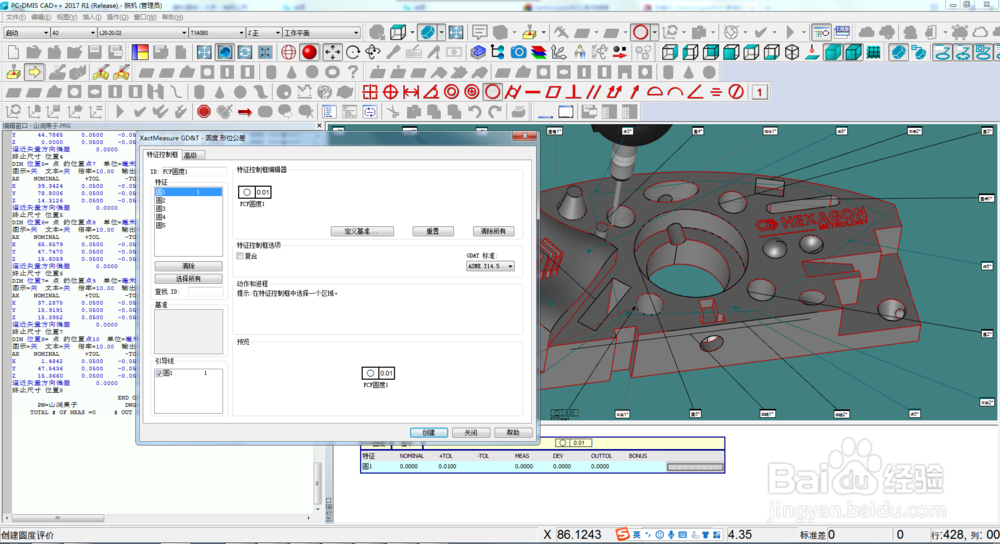

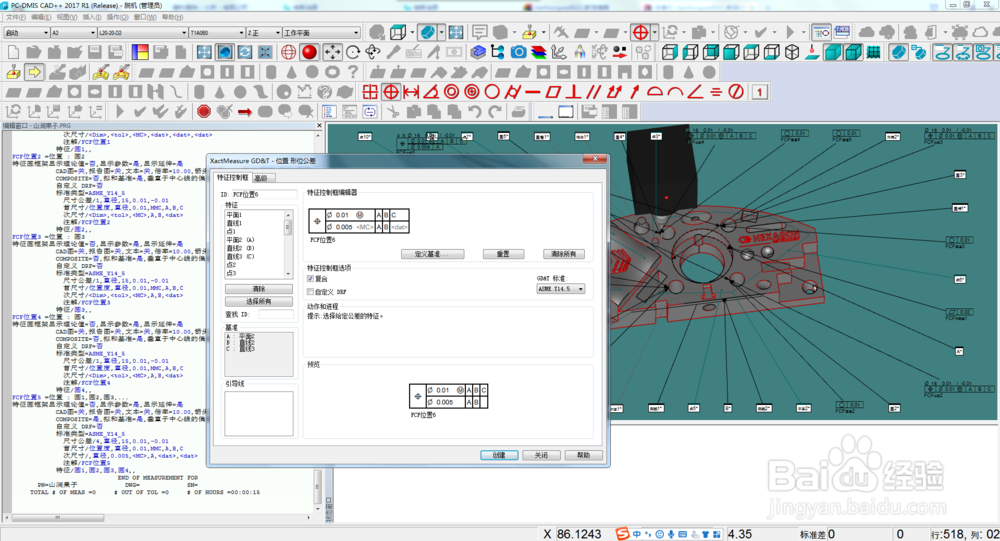

（9）公差评价

7/7

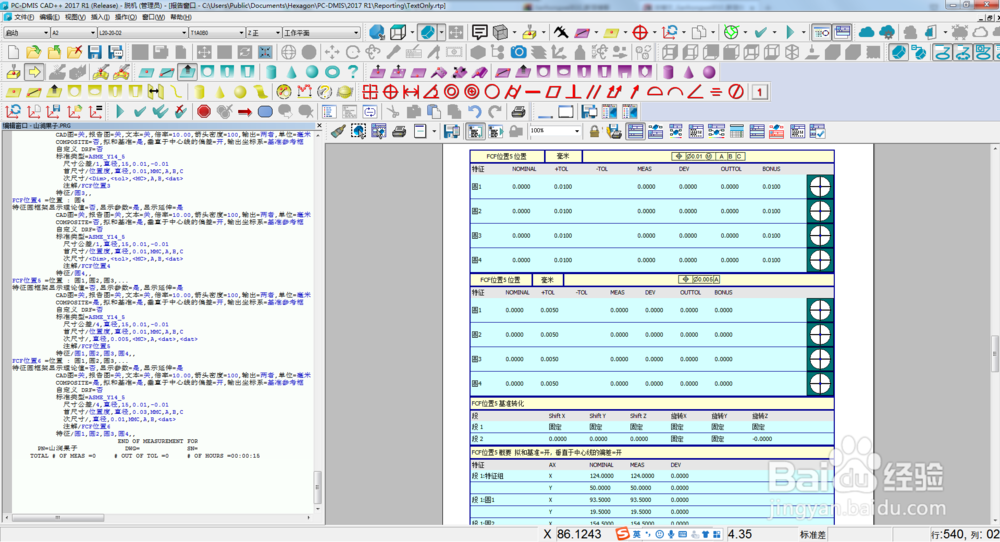

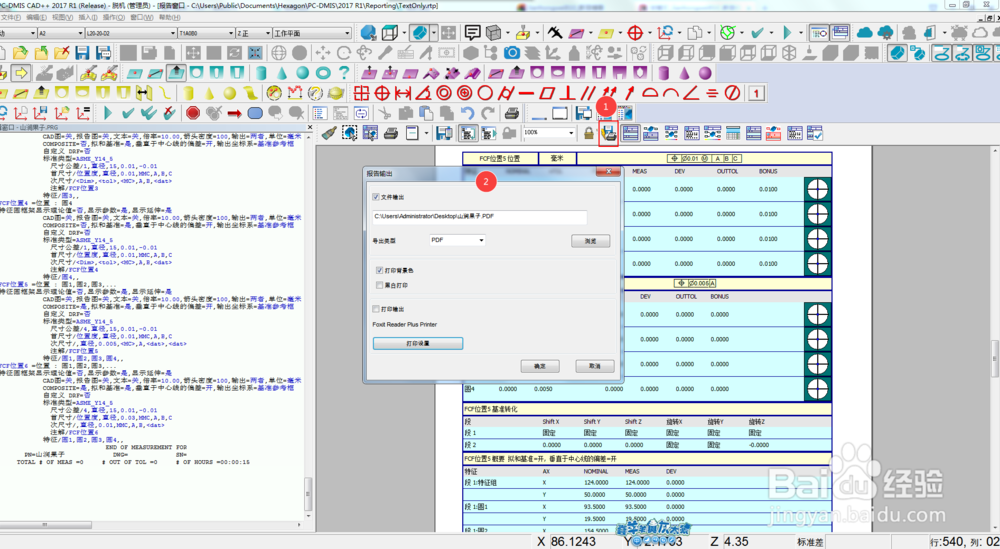

（10）输出报告
